【微机原理】存储器的扩展ZXC-

套路：

（1）解决位拓展。

    （1.1）计算位拓展中每组芯片内含多少片芯片。

    具体方法为：每组芯片数量=拓展目标位数/单片芯片位数。

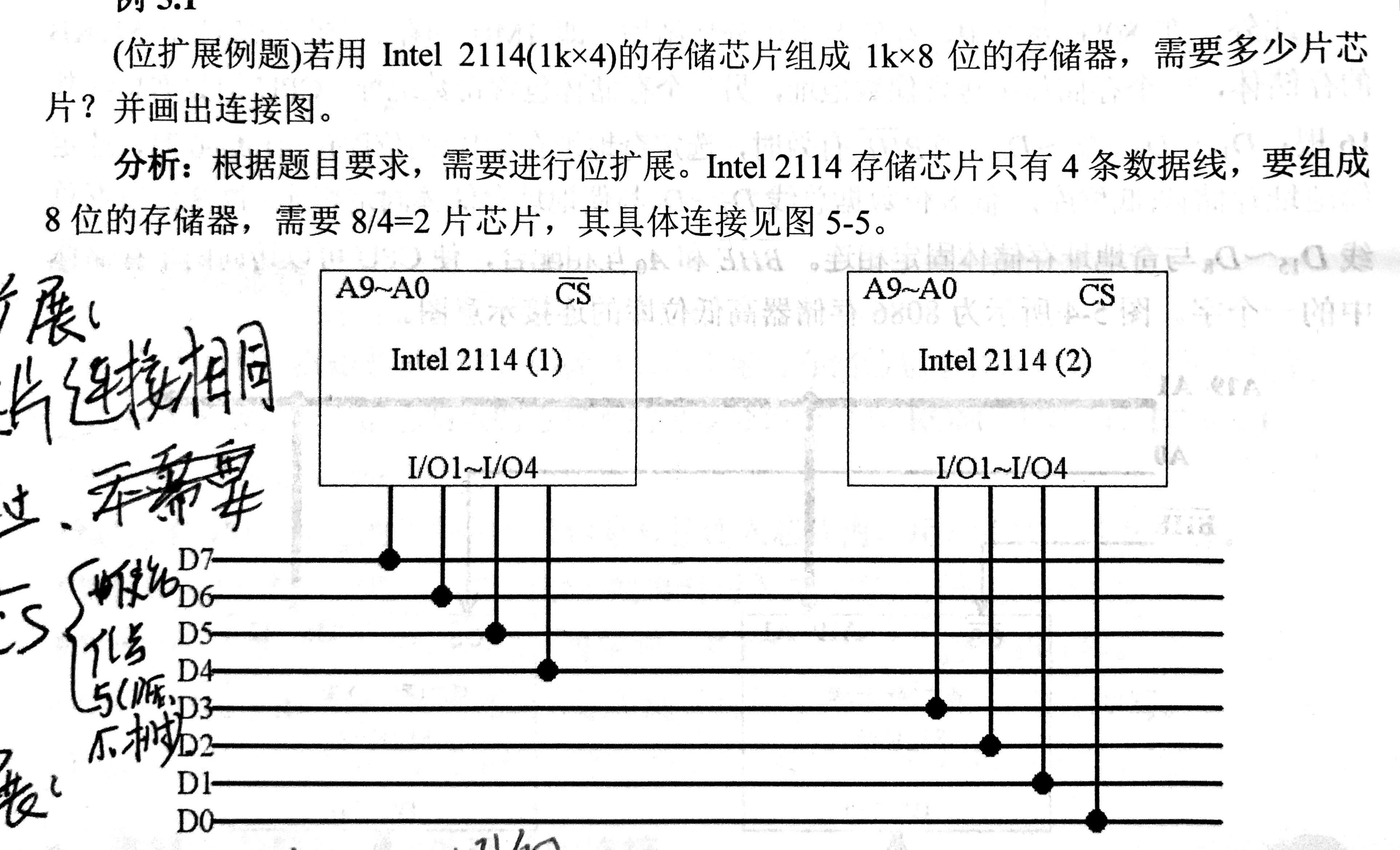

    例如：将1K*4拓展成1K*8，则位拓展的每一组，需要8/4=2片芯片。

    （1.2）多个存储芯片为一组，使用相同的地址表示这一组芯片。当选择这个地址进行读写时，这一组芯片内的所有芯片都进行读写。

本题就进行位拓展，8/4=2，要完成位拓展，需要使用2片芯片。两片芯片的数据引线分别接入了CPU的D7-D4、D3-D0。

（2）解决字扩展。

    （2.1）计算出要字拓展的芯片组数。

    一般来说，通过字拓展，多片存储芯片都会构成一个8位的存储器，保存一个字节的数据。

    字拓展所需要用到的芯片组数=目标存储器的存储单元数/字拓展后的存储器的单元数

    如8K*8要拓展成16K*8的存储器，则需要2个字拓展芯片组，每个字拓展芯片组有一位芯片（8/8=1）。

    如1K*4拓展成2K*8的存储器，则2/1=2，需要2个字拓展芯片组，每个字拓展芯片组的个数为2个（8/4=2）。

    （2.2）每2个8位存储器构成一个16位的字存储器，一个存储器为奇存储器，存放奇字节，一个存储器为偶存储器，存放偶字节。

    其中高位片选信号地址相同。在全部译码法，局部译码法下，一般通过译码器译码的3个输入编码口接入高位地址线，输出口接到存储器的CS#使能端。高位地址选中则使能该字存储器。在线选法下，一条高位地址信号接入一个字存储器。

    一个字存储器内部包含了2个字节存储器，奇存储器和偶存储器， 用A0、BHE#来选择。

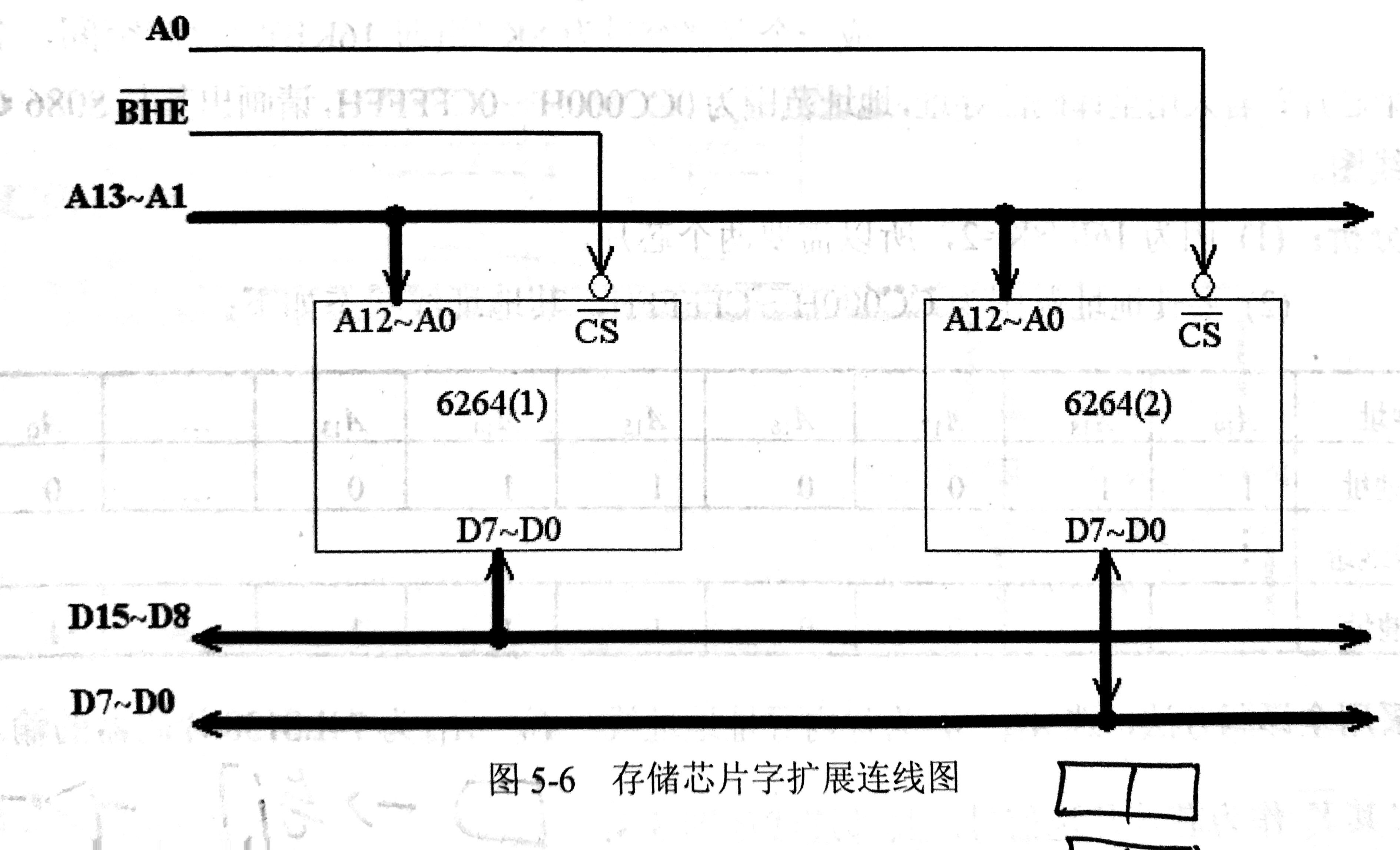

例题：使用8K*8构成16K*8的存储器。并画图。

16/8=2，计算得到使用2组芯片，每组芯片的个数为1。（8/8=1）

每组芯片存储一个字节（8位），2组芯片刚好构成一个字存储器，存储16位。由于不存在其他的字存储器，所以不需要高位地址信号作为片选信号。片内寻址信号由A1-A13给出。而奇存储器，偶存储器的选择信号由BHE#,A0给出。

    当BHE#=0,A0=1，访问奇字节存储器。

    当BHE#=1,A0=0，访问偶字节存储器。

    当BHE#=0,A0=0，则访问16位的字存储器。

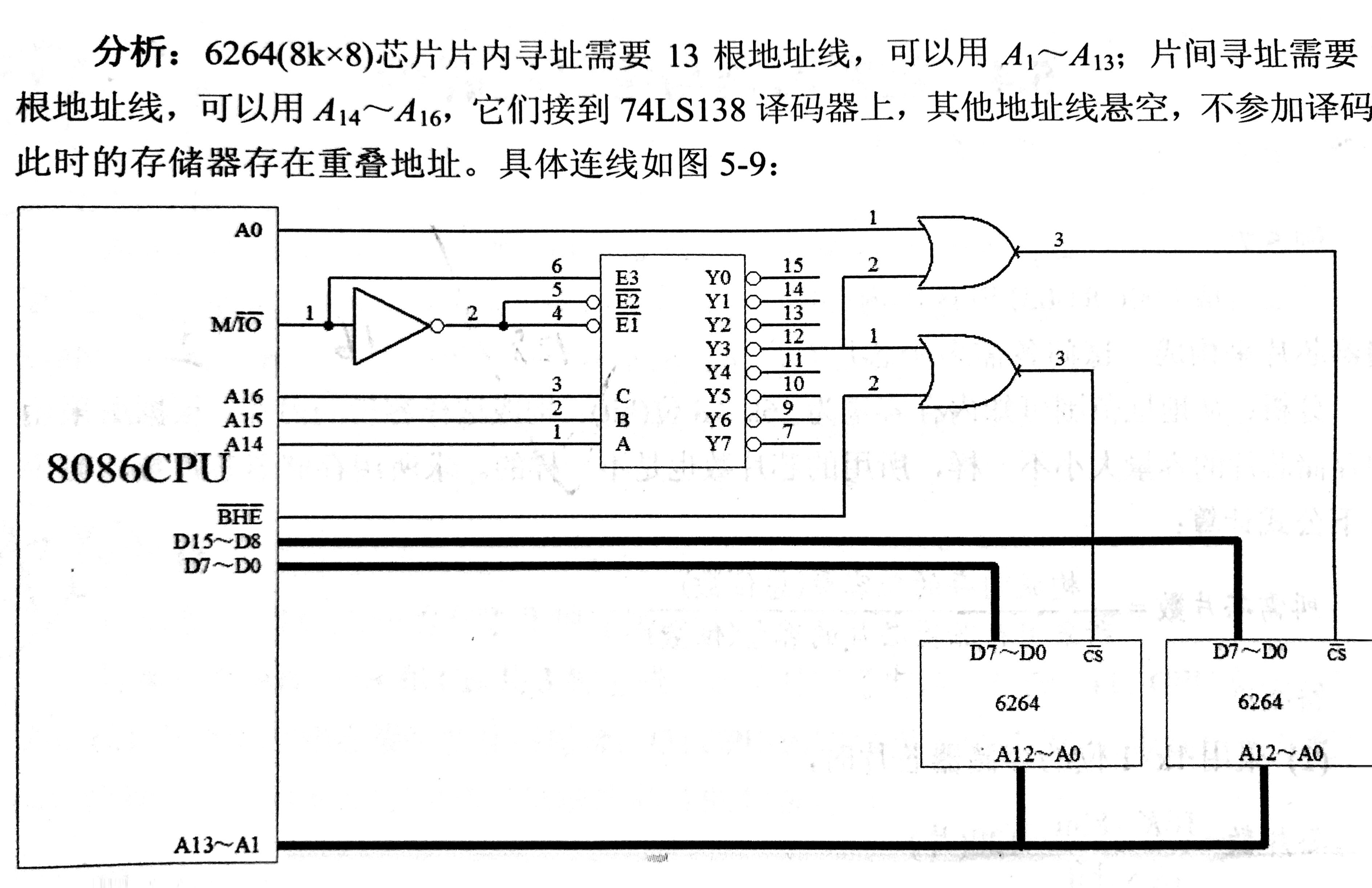

例题2：用部分译码法使2片8K*8芯片组成16K*8位存储器，并画图。

（1）需要2组芯片作为位拓展，每组芯片的个数为1个。

（2）每组芯片保存一个字节，2组芯片组成一个字存储器，保存16位数据，并可通过A0、BHE#拆分成偶存储器、奇存储器。

（3）A13-A1用于存储器片内寻址。

（4）A16-A14作为片选信号，用于选择字存储器。本题只有1个字存储器。因此译码器的输出口只引出1条，接入了同组的2个存储器芯片中。

（4）A0、BHE#用于选择偶存储器（A0=0,BHE=1）、奇存储器(A0=1,BHE=0)、字存储器(A0=0,BHE=0)。这两个信号通过与译码器输出的结果相或，共同决定存储器芯片的选择。
