MSP430G2553 单片机中集成了 USCI_A0功能模块，可以直接完成串口通信。
一、代码与仿真
TI官方例程中uart代码只有时钟，引脚，串口的初始化，不能直接串口收发，还需要增加发送函数和完善中断函数，我在官方例程的基础上，编写了串口通信程序，并硬件测试通过 😉。

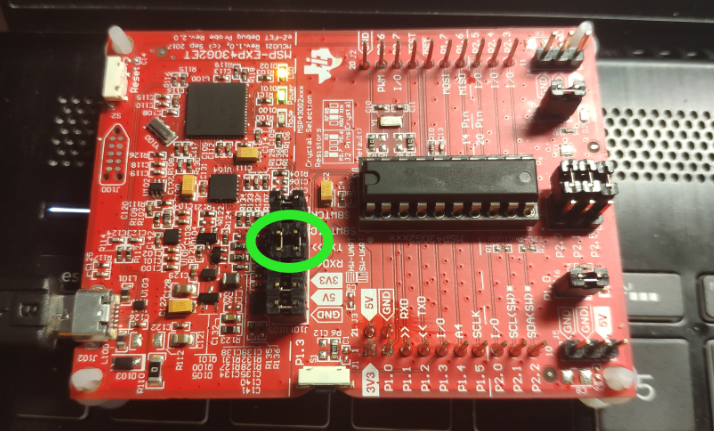

硬件测试用板（TI的MSP-EXP430G2ET）
注意：图中绿圈跳帽的接法
在水平方向上， 跳线将 TXD 连接到 P1.1， 将RXD 连接到 P1.2 。
在垂直方向上， 跳线将 TXD 连接到 P1.2， 将RXD 连接到 P1.1。
用USCI_A0模块的串口时，RXD和TXD是固定的，板子的跳帽接法固定。
若是软件串口（TimerA定时器和软件结合的串口），则根据RXD和TXD
的设置，来接跳帽。

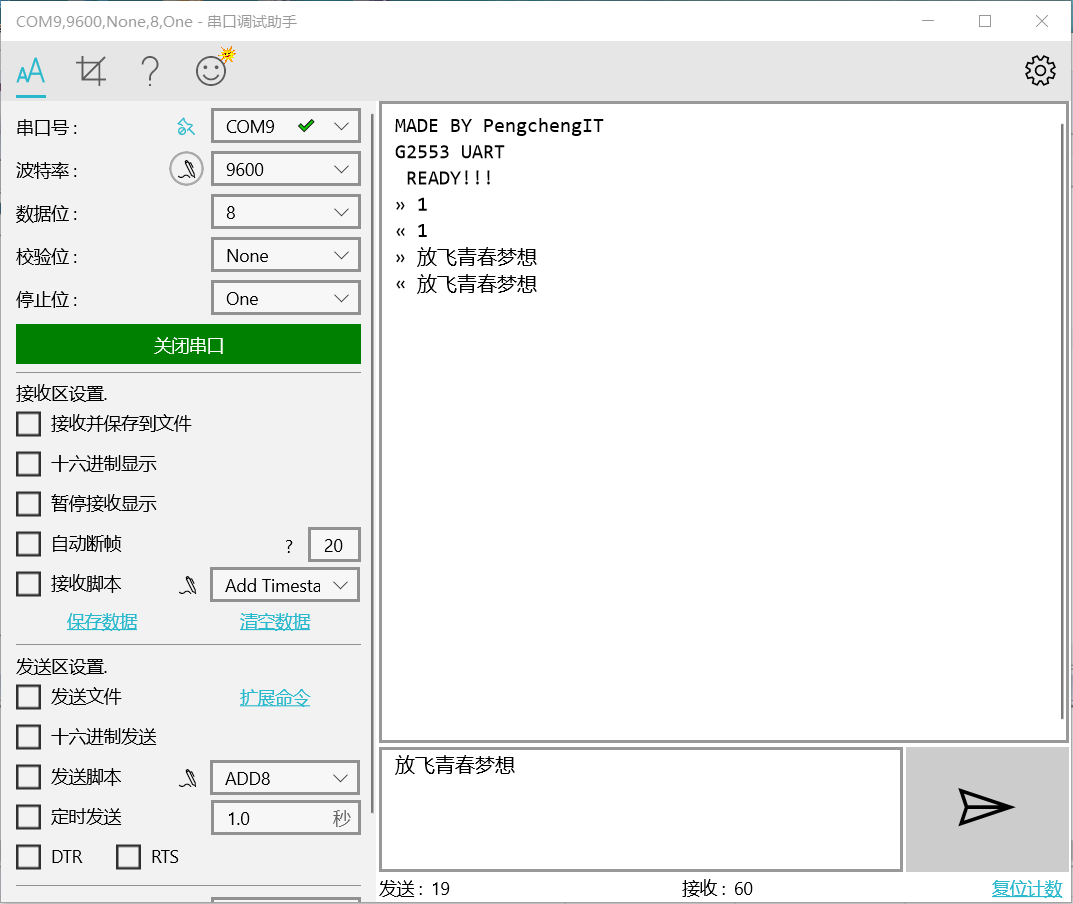

串口测试助手的收发情况
打开板子，电脑端收到
MADE BY PengChengIT.
G2553 UART
READY！！！
通过电脑端向芯片发字符，发啥收啥。测试成功！

代码说明
接收：
1、UCA0RXBUF是 USCI_A0模块存放要接收的字的寄存器。
2、接收过程触发中断响应，中断向量：USCIAB0RX_VECTOR；
发送
1、有两个发送函数
①putchar(unsigned char tx_data)直接向函数输入要发送的字节
②putstr(char *s)，可以直接向函数输入要发送的一串文字、数字。
char *string1=“MADE BY PengchengITn”;
putstr(string1);
2、UCA0TXBUF是 USCI_A0模块存放要发送的字的寄存器。
程序：
收啥发啥，每次收到后P1.0会亮一下。

#include <msp430.h> void putchar(unsigned char tx_data); void putstr(char *s); unsigned char RX_DATA; char *string1="MADE BY PengchengITn"; char string2[]="G2553 UARTn READY!!!n"; int main(void) {   WDTCTL = WDTPW + WDTHOLD; // Stop WDT if (CALBC1_1MHZ==0xFF) // If calibration constant erased { while(1); // do not load, trap CPU!!  }   DCOCTL = 0; // Select lowest DCOx and MODx settings   BCSCTL1 = CALBC1_1MHZ; // Set DCO   DCOCTL = CALDCO_1MHZ;   P1SEL = BIT1 + BIT2 ; // P1.1 = RXD, P1.2=TXD   P1SEL2 = BIT1 + BIT2 ; // P1.1 = RXD, P1.2=TXD   P1DIR = BIT0; //p1.0外接LED为输出状态   P1OUT &= ~BIT0;   UCA0CTL1 |= UCSSEL_2; // SMCLK   UCA0BR0 = 104; // 1MHz 9600   UCA0BR1 = 0; // 1MHz 9600   UCA0MCTL = UCBRS0; // Modulation UCBRSx = 1   UCA0CTL1 &= ~UCSWRST; // **Initialize USCI state machine**   IE2 |= UCA0RXIE; // Enable USCI_A0 RX interrupt putstr(string1); putstr(string2); __bis_SR_register(LPM0_bits+GIE); // Enter LPM0, interrupts enabled } void putchar(unsigned char tx_data) //发送字符函数 { while (!(IFG2&UCA0TXIFG)); // USCI_A0 TX buffer ready? 等待TX buffer为空 UCA0TXBUF = tx_data;// TX -> RXed character? 发送字符c } void putstr(char *s)//发送字符串函数 { IE2 &= ~UCA0RXIE;//发送时先关闭接收中断，不接收 //如果没有发完，就继续循环发送 while((*s)!='') { putchar(*s); s++; } IE2 |= UCA0RXIE; //发送完了打开接收中断 } //  Echo back RXed character, confirm TX buffer is ready first #if defined(__TI_COMPILER_VERSION__) || defined(__IAR_SYSTEMS_ICC__) #pragma vector=USCIAB0RX_VECTOR __interrupt void USCI0RX_ISR(void) #elif defined(__GNUC__) void __attribute__ ((interrupt(USCIAB0RX_VECTOR))) USCI0RX_ISR (void) #else #error Compiler not supported! #endif { while (!(IFG2&UCA0TXIFG)); // USCI_A0 TX buffer ready? 等待TX buffer为空 UCA0TXBUF = UCA0RXBUF; // TX -> RXed character? 发送接收到的数据 RX_DATA=UCA0RXBUF; if(RX_DATA&0x01) { P1OUT |= BIT0; int i; for(i=0;i<400;i++);   P1OUT &= ~BIT0; } else P1OUT &= ~BIT0; }

二、 代码分析
时钟配置可以参考：
https://blog.csdn.net/pengchengIT/article/details/105763199
USCI_A0模块配置：
https://blog.csdn.net/weixin_43830248/article/details/85219710
