  在机顶盒ROM研发过程中，有时为了完成某一需求，需要在framework中添加系统接口，所以本篇文章就简单介绍一下在framework中添加系统接口的方法。在framework添加接口大致可分为两类：在原生Service中添加和在定制的Service中添加，本篇文章基于Android4.4.2系统，进行简单介绍。

一、知识准备

1.1、电视机屏幕宽高的获取

  以Amlogic905代码为例，机顶盒所连接电视机相关信息存储在节点”/sys/class/amhdmitx/amhdmitx0/edid“中，使用cat /sys/class/amhdmitx/amhdmitx0/edid命令，查看得该节点内容如下：

    root@p201_iptv:/ # cat /sys/class/amhdmitx/amhdmitx0/edid     Rx Brand Name: PHL     Rx Product Name: PHILIPS     Physcial size(cm): 52 x 29     Manufacture Week: 1     Manufacture Year: 2015     EDID Verison: 1.3     EDID block number: 0x1     blk0 chksum: 0x2c     Source Physical Address[a.b.c.d]: 1.0.0.0     native Mode f1, VIC (native 16):     ColorDeepSupport 2     31 16 20 5 19 4 2 3 32 22 18 6 7 1      Audio {format, channel, freq, cce}     {1, 1, 7, 7}     {10, 7, 6, 0}     Speaker Allocation: 1     Vendor: 0xc03     MaxTMDSClock1 290 MHz     SCDC: 0     RR_Cap: 0     LTE_340M_Scramble: 0     checkvalue: 0x2cc80000

1.2、电视机屏幕尺寸的计算

  由上述内容可知，我们需要的就是通过Physcial size(cm): 52 x 29（即屏幕的宽高），来计算出屏幕的对角线尺寸。具体计算公式为：

 (int)(Math.sqrt(height*height +weight*weight)/2.54 +0.5)

1.3、Binder通信

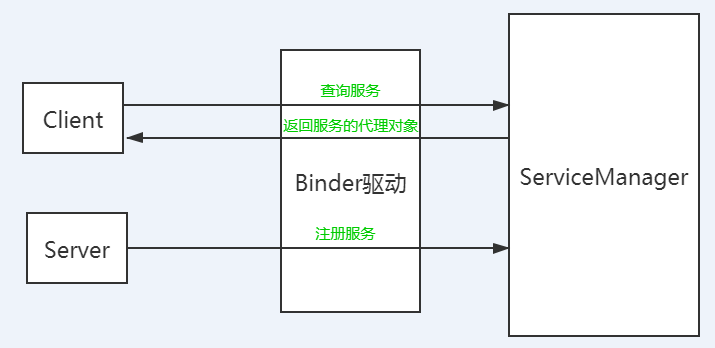

  framework层供外部调用的接口都是由Binder通信来实现的，简单关系如下：

二、在原生Service中添加

  接下来就以实现”获取HDMI线连接的电视机尺寸功能“为例，进行简单介绍。由于电视机尺寸属于显示类功能范畴，所以在frameworks/base/core/java/android/os/display/DisplayManager.java中增加该接口。
  由1.3章节内容可知，要在framework添加一个接口，至少需要修改三个地方：
   1>定义接口的地方，一般为IXXXService.aidl文件。
   2>实现接口的地方，一般为XXXService.java文件。
   3>调用接口的地方，一般为XXXManager.java文件。
  接下来，就进入真正的代码修改阶段。首先，在frameworks/base/core/java/android/os/display/IDisplayService.aidl中添加getTVSize接口，如下：

    String getTVSize();

  然后，在frameworks/base/services/java/com/android/server/DisplayService.java添加getTVSize接口的功能实现，如下：

import java.lang.Math.*; //add TV info path private static final String TV_INFO_PATH = "/sys/class/amhdmitx/amhdmitx0/edid"; //get  TV width and height public String getTVHeightAndWeight(){ return getNodeValue("Physcial size(cm)",TV_INFO_PATH); } //get TV diagonal size  public String getTVSize(){   String heightAndWeight=getTVHeightAndWeight();   String[] sizes=heightAndWeight.split("x"); int height=Integer.valueOf(sizes[0].toString().trim()); int weight=Integer.valueOf(sizes[1].toString().trim()); int size=(int)(Math.sqrt(height*height +weight*weight)/2.54 +0.5);   Log.d(TAG,"TV size:"+size); return String.valueOf(size); } //get node value public String getNodeValue(String item,String path){ if (!new File(path).exists()) {             Slog.e(TAG, "File not found: " + path); return ""; }          String str = null;         StringBuilder nodeValues = new StringBuilder();          FileReader fr = null;         BufferedReader br = null; try {             fr = new FileReader(path);             br = new BufferedReader(fr); try { while ((str = br.readLine()) != null) { if(str != null)                         nodeValues.append(str);                         nodeValues.append('n'); };     fr.close();     br.close(); } catch (IOException e) {                 e.printStackTrace(); } } catch (FileNotFoundException e) {             e.printStackTrace(); }finally { try { if(fr != null)                     fr.close(); if(br != null)                     br.close(); }catch (IOException e) {                 e.printStackTrace(); } }           String[] allValues = nodeValues.toString().split("n"); for(int i=0;i<allValues.length;i++){ if(allValues[i].contains(item)){           String[] itemArr=allValues[i].split(":"); return itemArr[1].trim(); } } return ""; }

  最后，在frameworks/base/core/java/android/os/display/DisplayManager.java中，添加对getTVSize功能的调用，如下：

 public String getTVSize(){ try{             Slog.i(TAG,"getTVSize");             String tVSize = mService.getTVSize(); return tVSize; }catch(RemoteException ex){             Slog.e(TAG,"getTVSize error!"); return ""; } }

  此时，就可以在上层应用中调用该接口，示例如下：

import android.os.display.DisplayManager;     DisplayManager mDisplayManager = (DisplayManager)m_Context.getSystemService(Context.DISPLAY_MANAGER_SERVICE);     String tvSize = mDisplayManager.getTVSize();

三、实现定制的Service

  本章节简单介绍怎么在framework中添加自己定制的Service。实现了定制的Service，添加一个接口也就变得非常简单。假设对该Service的要求是：
   1>DevInfoManager.java的完整路径为android.app.DevInfoManager，做为一个系统服务提供给上层应用使用，即：
     包名: android.app
     类名: DevInfoManager
   2>获取实例的方式为：
     DevInfoManager mDevInfoManager = (DevInfoManager) getSystemService(DevInfoManager.DATA_SERVER);
   3>需要实现的接口是：
     String getValue(String name)，特殊的要求是上层应用在使用此接口查询参数时，需要进行权限校验，也就是只在白名单中的apk才能通过该接口查询到参数。
  要添加一个全新的Service，就得从SystemServer说起。至于为什么要说SystemServer的原因，先看一张图：

  上图就是简版的Android启动流程，Android系统中所需要的Service都是在SystemServer中启动的。接下来就分步介绍该接口的实现步骤。

3.1、SystemServer.java

  要添加定制Service的第一步，就是在frameworks/base/services/java/com/android/server/SystemServer.java的initAndLoop方法中，将DevInfoManagerService添加到ServiceManager中，具体如下：

  DevInfoManagerService devInfoManager = null; try {             Slog.i(TAG, "DevInfo Manager Service");             devInfoManager = new DevInfoManagerService(context);             ServiceManager.addService(Context.DATA_SERVICE, devInfoManager); } catch (Throwable e) { reportWtf("starting DevInfoManagerService", e); }

3.2、IDevInfoManager.aidl

  接下来要做的就是在创建一个aidl文件，定义对应接口。由于有包名路径限制，所以需要创建一个frameworks/base/core/java/android/app/IDevInfoManager.aidl的文件，内容如下：

package android.app; interface IDevInfoManager {  String getValue(String name, String packageName); }

  此时应该会有人有这样的疑问：规定的getValue只有一个参数，此处为什么有两个？答案就是第二个参数是用来包名校验的，之所以与规定的接口参数个数不一致，是因为这个接口是framework层的实现接口，而不是供上层调用的接口（稍后介绍）。

3.3、DevInfoManager.java

  此时要定义一个供上层调用的接口，所以需要创建一个frameworks/base/core/java/android/app/DevInfoManager.java的接口文件，内容如下：

package android.app; public interface DevInfoManager { public String getValue(String name); }

  该接口内容不难理解，与规定的接口参数、接口名都保持一致。

3.4、DevInfoManagerImpl.java&ContextImpl.java

  此时问题就来了，IDevInfoManager.aidl定义的方法为getValue(String name, String packageName)，而DevInfoManager.java中定义的方法为getValue(String name)，两者不一致，各位童鞋想一下此时要怎么办？
  解决的方法是创建一个中间桥梁文件，连接两者，即frameworks/base/core/java/android/app/DevInfoManagerImpl.java，该文件的内容如下：

package android.app; import android.content.Context; import android.os.RemoteException; import android.os.ServiceManager; import android.os.Handler; import android.util.Log; public class DevInfoManagerImpl implements DevInfoManager { private static final String TAG = "DevInfoManagerImpl"; private IDevInfoManager mService; private String mPackageName; public DevInfoManagerImpl(IDevInfoManager service, String packageName){   mService = service;   mPackageName = packageName; } @Override public String getValue(String name) {   Log.d(TAG, "enter getValue, name=" + name); if(mService != null){ try { return mService.getValue(name,mPackageName); } catch(RemoteException e){     Log.e(TAG, "getValue, RemoteException, " + e); } } return null; } }

  该文件中出现了mPackageName参数，但是怎么获取这个参数呢？此时就不得不提Android系统中另一个非常重要的类：ContextImpl.java。
  从前面的例子能够看出，上层应用在调用系统接口时，需要用一个Context类型的对象，调用该对象的getSystemService方法获取系统Service的代理对象。同时，在获取系统Service代理对象时，需要现在ServiceManager中查询是否存在这样一个Service，要想查询到Service，就肯定要先注册Service，注册的地方有两个：一个是前面已经看到的SystemServer.java中添加，另一个就是在ContextImpl.java添加。为什么是在ContextImpl.java中添加呢？因为ContextImpl恰恰是Context的实现类。此时，需要在frameworks/base/core/java/android/app/ContextImpl.java中的static块中，添加的内容如下：

 registerService(DATA_SERVER, new ServiceFetcher() { public Object createService(ContextImpl ctx) { if(DEBUG)Log.d(TAG, "register DATA_SERVICE getPackageName " + ctx.getPackageName());                 IBinder b = ServiceManager.getService(DATA_SERVICE);                 IDevInfoManager service = IDevInfoManager.Stub.asInterface(b); return new DevInfoManagerImpl(service, ctx.getPackageName()); } });

3.5、DevInfoManagerService.java

  上面介绍了接口应该怎么定义与调用，现在要做的就是实现具体的接口，即创建一个frameworks/base/services/java/com/android/server/DevInfoManagerService.java，要实现的内容如下：

package com.android.server; import java.io.File; import java.io.File; import java.util.Map; import android.util.Log; import android.text.TextUtils; import android.content.Context; import android.content.SharedPreferences; import android.os.RemoteException; import android.os.ServiceManager; import android.os.RemoteException; import android.app.DevInfoManager; import android.app.IDevInfoManager; class DevInfoManagerService extends IDevInfoManager.Stub { private static final String TAG = "DevInfoManagerService"; private Context mContext; final Object mLock = new Object();    String readOnlyPermApkNameList[] = { "com.jscmcc.tvstore", "com.certus.ottstb.qosmonloader", "com.jscmcc.hdcservice", "com.huawei.ma", "com.android.settings", "com.ysten.settings", "com.jscmcc.hdcmessagewidget" }; public DevInfoManagerService(Context context){ this.mContext = context; } public void systemReady(){ synchronized(mLock){    Log.d(TAG, "enter systemReady"); } } public String getValue(String name, String packageName) throws RemoteException {      String value = null; synchronized(mLock){    Log.d(TAG, "enter getValue , butai name=" + name); if((!(checkReadOnlyPerm(packageName))) {     Log.d(TAG,"getValue permition denied");     value = ""; return value; } if(name.equals("launcher")){               value = getPropValue("account_password"); }       Log.d(TAG, "exit getValue, value = " + value); return value; } } public String getPropValue(String key){         String value = null;   Log.d(TAG, "getPropValue mPropFile=" + mPropFile);   value = readFromFile(mPropFile, key);   Log.d(TAG, "getPropValue key=" + key + ",value=" + value); return value; } private String readFromFile(String fileName, String key){   String result = null;      result = readSharedPref(mContext, key);   Map<String, String> map = getFileMap(fileName); if(TextUtils.isEmpty(result)){ if(map != null && map.containsKey(key)){     result = map.get(key); } } else { if(map != null && map.containsKey(key)){     map.put(key, result); } } return result; } private String readSharedPref(Context context, String key){   String result = null;   SharedPreferences sp = context.getSharedPreferences(SHARED_PREF, Context.MODE_WORLD_WRITEABLE);   result = sp.getString(key, null);   File f = context.getSharedPrefsFile(SHARED_PREF);   Log.d(TAG,"----readSharedPref---result="+result+"--1--f="+f.getAbsolutePath().toString()); return result; } private boolean checkReadOnlyPerm (String packageName) { for(int i=0;i<readOnlyPermApkNameList.length;i++){       String a = readOnlyPermApkNameList[i]; if(packageName.equals(a)){        Log.d(TAG,"check Perm read only true "+packageName); return true; } }   Log.d(TAG,"check Perm read only false "+packageName); return false; } }

  该类的内容较容易理解，可能有个方法需要解释一下：即systemReady方法，此方法并没有被调用，看上去”毫无作用”。其实，此方法确实未用上，写此方法的意义在于模仿其他系统Service。有些系统Service中的这个systemReady方法在SystemServer.java的initAndLoop方法中有被调用，用来处理系统启动完毕消息。

3.6、Android.mk

  在上面几个文件中介绍了如何在framework中添加一个Service，但是上层应用还是调用不了这个接口的，原因是什么呢？因为这一系列接口还没编译到最终的版本里。所以还需要在frameworks/base/Android.mk中添加IDevInfoManager.aidl，具体内容如下：

LOCAL_SRC_FILES +=       core/java/android/app/IDevInfoManager.aidl

3.7、上层应用调用接口示例

  经过以上对接口的添加，上层应用就可以调用getValue方法了，具体调用方式如下：

import android.app.DevInfoManager;     DevInfoManager manager = (DevInfoManager) mContext.getSystemService(DevInfoManager.DATA_SERVER);     String packageName = manager.getValue("launcher");

至此，添加系统接口的方法已介绍完毕。
