1. 环境准备

1.1. 硬件准备

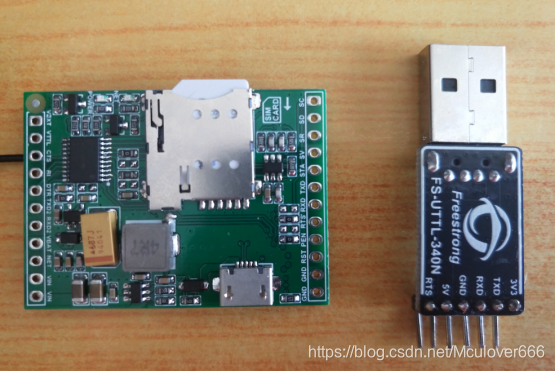

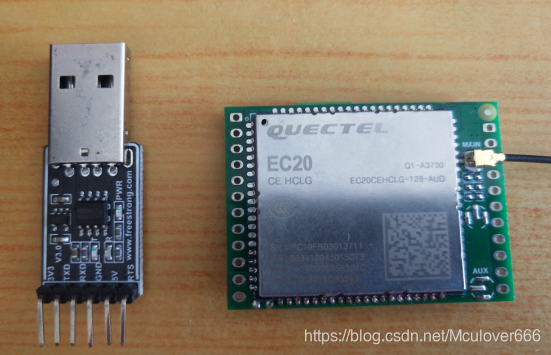

EC20通信模组+USB转串口+一条USB线：

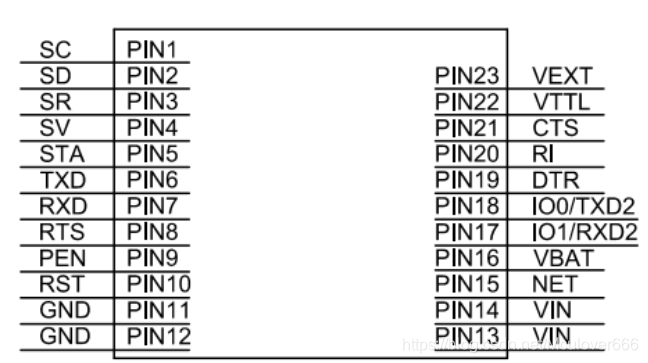

模组引脚图如下：

1.2. 软件准备

• QCOM串口助手
• EC20通信模组测试AT命令脚本(EC20.ini)
• Windows USB 驱动

使用AT指令测试移远EC20模组有两种方法：

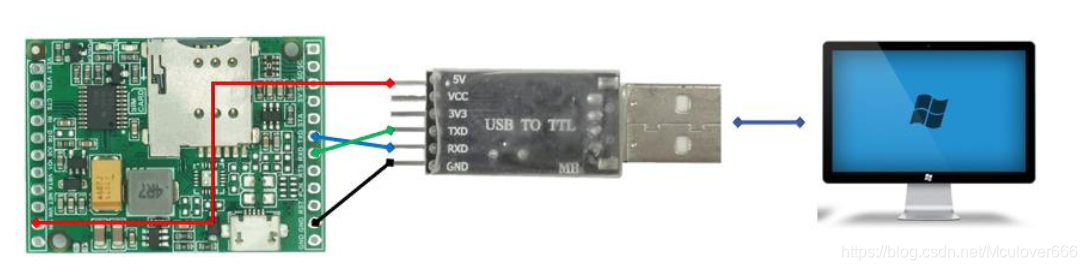

① 第一种是使用USB转串口连接模组：

② 第二种是直接使用USB线连接到模组，使用虚拟AT串口测试。

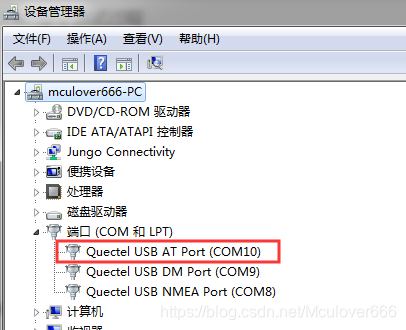

本文使用第二种方法，将模组直接通过USB线连接到电脑之后，安装官方提供的驱动，驱动安装成功后在设备管理器中即可看到虚拟AT串口：

使用QCOM工具打开该串口，波特率115200-8-N-1：

1.3. 文档准备

• EC20 AT命令手册：Quectel_EC20_R2.1_AT_Commands_Manual_V1.0.pdf
• EC20 TCP/IP应用手册：Quectel_EC2x&EG9x&EM05_TCP(IP)_AT_Commands_Manual_V1.0.pdf

此文档来自于移远官方！阅读本教程时，关于AT指令的详细说明请参考该文档！

2. 模组信号查询与网络查询AT指令

AT

指令：AT

功能：测试AT指令功能是否正常

示例：

AT  OK

AT+CPIN?

指令：AT+CPIN?

功能：查询SIM卡是否正常，返回ready则表示SIM卡正常

示例，如果SIM卡插入成功，则返回结果为：

AT+CPIN?  +CPIN: READY  OK

如果未插入SIM卡，则返回结果为：

AT+CPIN?  +CME ERROR: 10

AT+CSQ

指令：AT+CSQ

功能：查询模组的信号强度，第一个值为0-31则正常，99为不正常

示例：

AT+CSQ  +CSQ: 17,0  OK

此处有问题，模组实际返回+CSQ:22,99

AT+CREG?

指令：AT+CREG?

功能：查询模组是否注册上GSM网络，+CREG:0,1 表示已注册上本地网，+CREG:0,5表示注册上漫游网。

示例：

AT+CREG?  +CREG: 0,1  OK

AT+CGREG?

指令：AT+CERGE?

功能：查询模组是否注册上GPRS网络，+CGREG:0,1 表示已注册上本地网，+CGREG:0,5表示注册上漫游网。

示例：

AT+CGREG?  +CGREG: 0,1  OK

3. 激活移动场景

必须在查询GPRS网络已正常注册网络的情况下进行本节实验！

AT+QICSGP=1,1,“CMNET”

指令：AT+QICSGP=1,1,“CMNET”

功能：设置GPRS的APN，移动CMNET，联通UNINET

示例：

AT+QICSGP=1,1,"CMNET"  OK

AT+QIDEACT=1

指令：AT+QIDEACT=1
功能：在激活GPRS场景之前先关闭GPRS场景，确保连接正确

示例：

AT+QIDEACT=1 OK

AT+QIACT=1

指令：AT+QIACT=1

功能：激活移动场景

示例：

AT+QIACT=1  OK

4. 基于 TCP 协议连接远程服务器通信实例

4.1. 搭建远程TCP服务器

首先我们需要搭建一个TCP服务器，有两种方式：

• 在服务器上使用Python、Java、C#等语言自行编写服务器程序；
• 在本地PC上使用网络调试助手开启TCP服务器；

因为EC20模组直接注册的是公网ip地址，所以这里我们使用第一种方式，在Linux服务器上运行一个Python编写的tcp测试服务器：

本地PC使用的是局域网，公网不可以直接根据ip地址访问到本PC，需要进行内网穿透，不推荐使用。

这里的Python程序如下：

# tcpserver.py from socket import *  host = '' port = 8901 # 创建server socket server_socket = socket(AF_INET,SOCK_STREAM) # 绑定socket监听地址 server_addr = (host,port) server_socket.bind(server_addr) # 开始监听，最大允许连接数5 server_socket.listen(5) # 处理连接请求 try: while True: print('waiting for connect...') #阻塞等待客户端的连接          client_socket, client_addr = server_socket.accept() # 连接成功后，打印客户端信息 print('a client connnect from:', client_addr) while(True): # 向客户端发送数据             client_socket.send('Hello, client!'.encode()) # 接收客户端的数据             data = client_socket.recv(1024) print('recv data is ', data.decode()) # 接收到quit则关闭socket if "quit" in data.decode(): break # 关闭socket         client_socket.close()         server_socket.close() print("socket closed.") break except:     client_socket.close()     server_socket.close() print("socket closed.")

运行：

python3 tcp-server.py

效果如下：

4.2. 模组连接服务器

使用AT命令连接TCP服务器，其中第一个参数是协议类型，“TCP”则表示使用TCP协议，第二个参数是TCP服务器ip地址，也可以使用域名，最一个参数是TCP服务器开启监听的端口：

AT+QIOPEN=<mode>,<IPaddress>/<domain name>,<port>

示例：

AT+QIOPEN=1,0,"TCP","117.50.111.72",8902,0,0  OK  +QIOPEN: 0,0

连接之后，在服务器端也可以看到：

4.2. 模组接收消息

模组连接到服务器后，服务器会自动发送消息，模组还没有配置，所以直接打印出了：

+QIURC: "recv",0

使用命令读取数据：

AT+QIRD=0,1500  +QIRD: 14 Hello, client!  OK

4.3. 模组主动发送消息

使用如下的命令即可向TCP服务器发送消息，首先设置要发送数据的字节数，等待模组返回>后，输入要发送的数据即可，如果发送的数据超过了设置的n个字节，则只发送前n个字节，后面的数据被认为是无效数据，不会发送：

AT+QISEND=0  >hello<0x1a>

示例：

AT+QISEND=0  > hello  SEND OK

发送成功看服务器上运行的TCP服务器是否收到：

4.4. 关闭TCP连接

通信完毕之后，可以使用下面的命令关闭TCP连接：

AT+QICLOSE=0

示例：

AT+QICLOSE=0  OK
