一、SDAP概述

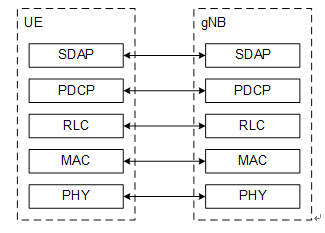

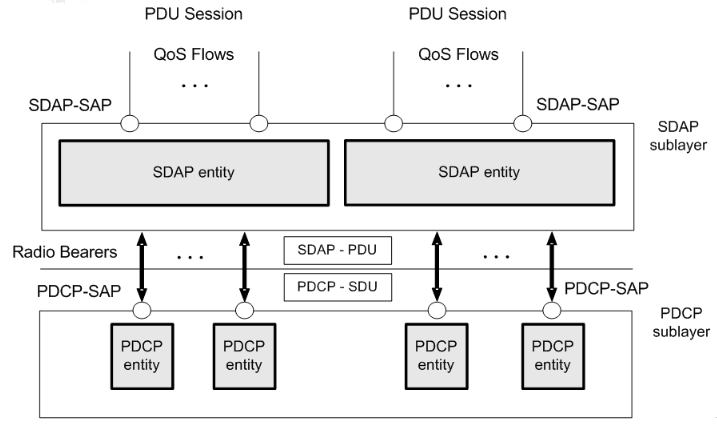

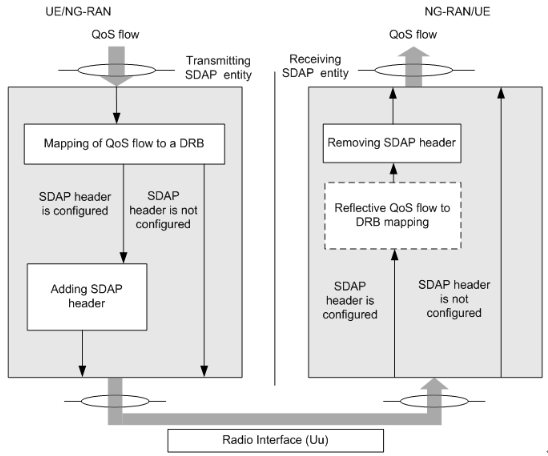

SDAP层是通过RRC信令来配置的，SDAP层负责将QoS流映射到对应的DRB上。一个或者多个QoS流可以映射到同一个DRB上，一个QoS流只能映射到一个DRB上。SDAP架构如图所示。

SDAP层功能主要有：

• 传输用户面数据
• 为上下行数据进行QoS Flow到DRB的映射
• 在上下行数据包中标记QoS FLow ID
• 为上行SDAP数据进行反射QoS流到DRB的映射

SDAP实体位于SDAP层，每个PDU会话都会建立对应的SDAP实体，一个UE可以有多个SDAP实体（因为一个UE可以同时建立多个PDU会话）。一个SDAP实体从上层接收SDAP SDU（也就是应用层的数据包），将其打包为SDAP PDU（增加了SDAP header），最后通过下层（PDCP）将SDAP PDU发给对端SDAP实体。一个SDAP实体从下层（PDCP）接收对端SDAP实体发过来的SDAP PDU，去除SDAP header后，将SDAP SDU投递给上层。

二、PDCP概述

PDCP（Packet Data Convergence Protocol）层位于SDAP/RRC层和RLC层之间。它通过RLC通道（RLC channel）访问RLC层的传输服务，并向上层提供DRB(对SDAP，用户面)和SRB(对RRC，信令面)服务访问点(SAP)。

同一gNB下的两个UE通信流程如下图，UE2向UE1发数据。

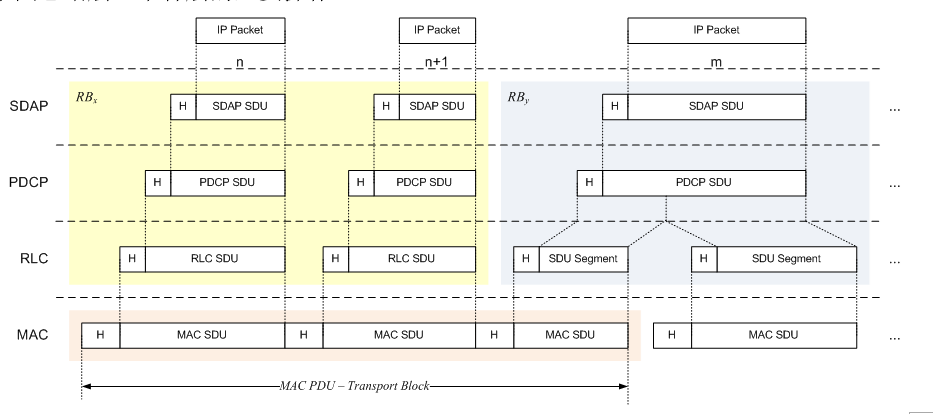

用户面协议栈处理报文流程如下图。

5GNR的PDCP主要有3个功能：头压缩、加密/完保、排序

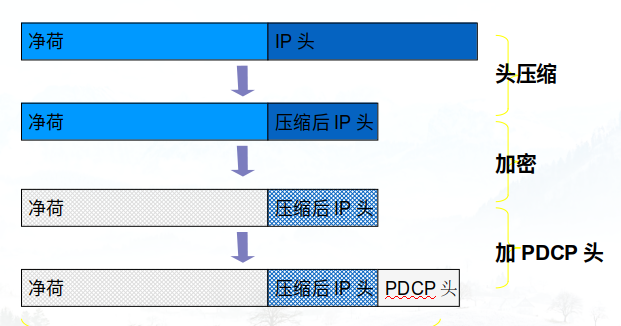

PDCP层加密功能只对Data部分（不包含SDAP协议头）进行。PDCP提供两种RB承载，SRB和DRB，其中SRB的Data PDU必须进行完整性保护，DRB的Data PDU可根据配置需要进行完整性保护。

• PDCP实体内部结构如图，每个PDCP实体对应一个无线承载。同时，每个PDCP层都包含控制平面和用户平面，根据无线承载携带的信息确定相应的平面。如果存在RB分割，则添加Routing和Duplication功能。
• 5GNR系统PDCP协议层的主要目的是发送或接收对等PDCP实体的分组数据PDCP PDU。PDCP的上层实体有两种，控制平面和用户平面，在控制平面，加密和完整性保护是必选功能；而在用户平面，可靠头压缩（ROHC）为必选功能，数据加密为可选功能，这里的数据既可以是用户数据，也可以是应用层信令，如SIP、RTCP等。
• 5GNR中，PDCP是UE和gNB之间的传输协议，PDCP终结于gNB。PDCP向上层提供的业务包括：透明数据传输业务、确认的数据传输业务（包括对PDCP PDU传输成功的指示）、非确认的数据传输业务（按序传输、包复制或丢弃处理）等。

PDCP功能小结：

• transfer of data (user plane or control plane);
• maintenance of PDCP SNs;
• header compression and decompression using the ROHC protocol;
• ciphering and deciphering;
• integrity protection and integrity verification;
• timer based SDU discard;
• for split bearers, routing;
• duplication;
• reordering and in-order delivery;
• out-of-order delivery;
• duplicate discarding.
