TCP/IP的工作原理，通俗一点讲就是，一个主机的数据要经过哪些过程才能发送到对方的主机上。

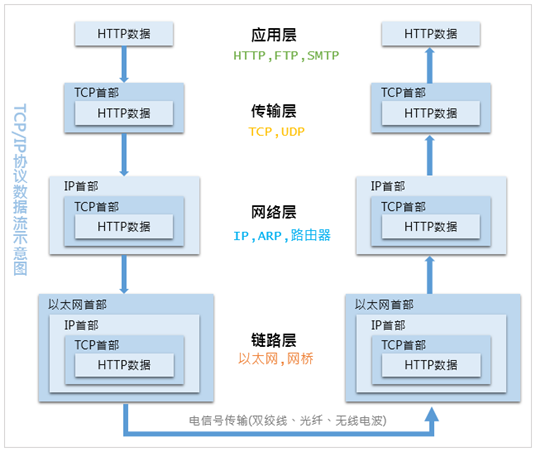

我们通过一张图先来大概了解一下TCP/IP协议的基本框架：

当通过http发起一个请求时，应用层、传输层、网络层和链路层的相关协议依次对该请求进行包装并携带对应的首部，最终在链路层生成以太网数据包，以太网数据包通过物理介质传输给对方主机，对方接收到数据包以后，然后再一层一层采用对应的协议进行拆包，最后把应用层数据交给应用程序处理。这种结构非常有栈的味道，所以某些文章也把tcp/ip协议族称为tcp/ip协议栈。
网络通信就好比送快递，商品外面的一层层包裹就是各种协议，协议包含了商品信息、收货地址、收件人、联系方式等，然后还需要配送车、配送站、快递员，商品才能最终到达用户手中。
一般情况下，快递是不能直达的，需要先转发到对应的配送站，然后由配送站再进行派件。
配送车就是物理介质，配送站就是网关， 快递员就是路由器，收货地址就是IP地址，联系方式就是MAC地址。
快递员负责把包裹转发到各个配送站，配送站根据收获地址里的省市区，确认是否需要继续转发到其他配送站，当包裹到达了目标配送站以后，配送站再根据联系方式找到收件人进行派件。
1、链路层
网络通信就是把有特定意义的数据通过物理介质传送给对方，单纯的发送 0 和 1 是没有意义的，要传输有意义的数据，就需要以字节为单位对 0 和 1 进行分组，并且要标识好每一组电信号的信息特征，然后按照分组的顺序依次发送。以太网规定一组电信号就是一个数据包，一个数据包被称为一帧， 制定这个规则的协议就是以太网(IEEE 802.3) 协议。一个完整的以太网数据包如下图所示：

整个数据帧由首部、数据和尾部三部分组成，首部固定为14个字节，包含了目标MAC地址、源MAC地址和类型；数据最短为46个字节，最长为1500个字节，如果需要传输的数据很长，就必须分割成多个帧进行发送；尾部固定为4个字节，表示数据帧校验序列，用于确定数据包在传输过程中是否损坏。因此，以太网协议通过对电信号进行分组并形成数据帧，然后通过物理介质把数据帧发送给接收方。那么以太网如何来识接收方的身份呢？
以太网规协议定，接入网络的设备都必须安装网络适配器，即网卡， 数据包必须是从一块网卡传送到另一块网卡。而网卡地址就是数据包的发送地址和接收地址，也就是帧首部所包含的MAC地址，MAC地址是每块网卡的身份标识，就如同我们身份证上的身份证号码，具有全球唯一性。MAC地址采用十六进制标识，共6个字节， 前三个字节是厂商编号，后三个字节是网卡流水号，例如 4C-0F-6E-12-D2-19
有了MAC地址以后，以太网采用广播形式，把数据包发给该子网内所有主机，子网内每台主机在接收到这个包以后，都会读取首部里的目标MAC地址，然后和自己的MAC地址进行对比，如果相同就做下一步处理，如果不同，就丢弃这个包。
所以链路层的主要工作就是对电信号进行分组并形成具有特定意义的数据帧，然后以广播的形式通过物理介质发送给接收方。
2、网络层
对于上面的过程，有几个细节问题值得我们思考：
发送者如何知道接收者的MAC地址？
发送者如何知道接收者和自己同属一个子网？
如果接收者和自己不在同一个子网，数据包如何发给对方？
为了解决这些问题，网络层引入了三个协议，分别是IP协议、ARP协议、路由协议。
【1】IP协议
通过前面的介绍我们知道，MAC地址只与厂商有关，与所处的网络无关，所以无法通过MAC地址来判断两台主机是否属于同一个子网。
因此，网络层引入了IP协议，制定了一套新地址，使得我们能够区分两台主机是否同属一个网络，这套地址就是网络地址，也就是所谓的IP地址。
IP地址目前有两个版本，分别是IPv4和IPv6，IPv4是一个32位的地址，常采用4个十进制数字表示。IP协议将这个32位的地址分为两部分，前面部分代表网络地址，后面部分表示该主机在局域网中的地址。由于各类地址的分法不尽相同，以C类地址192.168.24.1为例，其中前24位就是网络地址，后8位就是主机地址。因此， 如果两个IP地址在同一个子网内，则网络地址一定相同。为了判断IP地址中的网络地址，IP协议还引入了子网掩码， IP地址和子网掩码通过按位与运算后就可以得到网络地址。
由于发送者和接收者的IP地址是已知的(应用层的协议会传入)， 因此我们只要通过子网掩码对两个IP地址进行AND运算后就能够判断双方是否在同一个子网了。

IP协议头当中，最重要的就是TTL（IP允许通过的最大网段数量）字段（八位），规定该数据包能穿过几个路由之后才会被抛弃。
（IP协议是TCP/IP协议的核心，所有的TCP，UDP，IMCP，IGCP的数据都以IP数据格式传输。要注意的是，IP不是可靠的协议，这是说，IP协议没有提供一种数据未传达以后的处理机制–这被认为是上层协议–TCP或UDP要做的事情。所以这也就出现了TCP是一个可靠的协议，而UDP就没有那么可靠的区别。
TTL字段字段规定该数据包在穿过多少个路由之后才会被抛弃(这里就体现出来IP协议包的不可靠性，它不保证数据被送达)，某个ip数据包每穿过一个路由器，该数据包的TTL数值就会减少1，当该数据包的TTL成为零，它就会被自动抛弃。这个字段的最大值也就是255，也就是说一个协议包也就在路由器里面穿行255次就会被抛弃了，根据系统的不同，这个数字也不一样，一般是32或者是64，Tracerouter这个工具就是用这个原理工作的，tranceroute的-m选项要求最大值是255，也就是因为这个TTL在IP协议里面只有8bit。）
【2】ARP协议

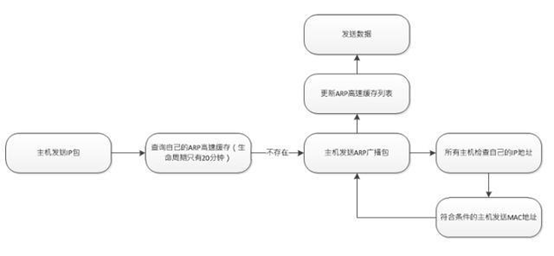

即地址解析协议，是根据IP地址获取MAC地址的一个网络层协议。其工作原理如下：
ARP首先会发起一个请求数据包，数据包的首部包含了目标主机的IP地址，然后这个数据包会在链路层进行再次包装，生成以太网数据包，最终由以太网广播给子网内的所有主机，每一台主机都会接收到这个数据包，并取出标头里的IP地址，然后和自己的IP地址进行比较，如果相同就返回自己的MAC地址，如果不同就丢弃该数据包。ARP接收返回消息，以此确定目标机的MAC地址；与此同时，ARP还会将返回的MAC地址与对应的IP地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。cmd输入 arp -a 就可以查询本机缓存的ARP数据。

【3】路由协议
通过ARP协议的工作原理可以发现，ARP的MAC寻址还是局限在同一个子网中，因此网络层引入了路由协议，首先通过IP协议来判断两台主机是否在同一个子网中，如果在同一个子网，就通过ARP协议查询对应的MAC地址，然后以广播的形式向该子网内的主机发送数据包；如果不在同一个子网，以太网会将该数据包转发给本子网的网关进行路由。网关是互联网上子网与子网之间的桥梁，所以网关会进行多次转发，最终将该数据包转发到目标IP所在的子网中，然后再通过ARP获取目标机MAC，最终也是通过广播形式将数据包发送给接收方。

而完成这个路由协议的物理设备就是路由器，在错综复杂的网络世界里，路由器扮演者交通枢纽的角色，它会根据信道情况，选择并设定路由，以最佳路径来转发数据包。

【4】IP数据包

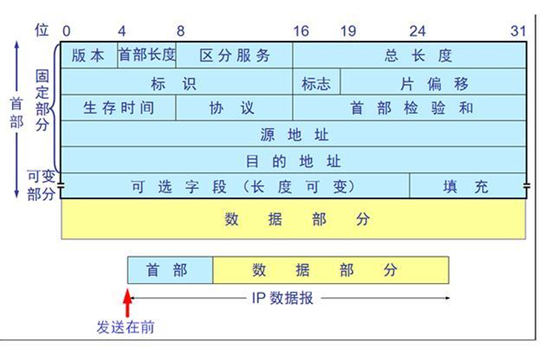

在网络层被包装的数据包就叫IP数据包，IPv4数据包的结构如下图所示：

IP数据包由首部和数据两部分组成，首部长度为20个字节，主要包含了目标IP地址和源IP地址，目标IP地址是网关路由的线索和依据；数据部分的最大长度为65515字节，理论上一个IP数据包的总长度可以达到65535个字节，而以太网数据包的最大长度是1500个字符，如果超过这个大小，就需要对IP数据包进行分割，分成多帧发送。
所以，网络层的主要工作是定义网络地址，区分网段，子网内MAC寻址，对于不同子网的数据包进行路由。
3、传输层
链路层定义了主机的身份，即MAC地址， 而网络层定义了IP地址，明确了主机所在的网段，有了这两个地址，数据包就从可以从一个主机发送到另一台主机。但实际上数据包是从一个主机的某个应用程序发出，然后由对方主机的应用程序接收。而每台电脑都有可能同时运行着很多个应用程序，所以当数据包被发送到主机上以后，是无法确定哪个应用程序要接收这个包。
因此传输层引入了UDP协议来解决这个问题，为了给每个应用程序标识身份，UDP协议定义了端口，同一个主机上的每个应用程序都需要指定唯一的端口号，并且规定网络中传输的数据包必须加上端口信息。（注意，这个号码是用在TCP，UDP上的一个逻辑号码，并不是一个硬件端口，我们平时说把某某端口封掉了，也只是在IP层次把带有这个号码的IP包给过滤掉了而已。） 这样，当数据包到达主机以后，就可以根据端口号找到对应的应用程序了。UDP定义的数据包就叫做UDP数据包，结构如下所示：

UDP数据包由首部和数据两部分组成，首部长度为8个字节，主要包括源端口和目标端口；数据最大为65527个字节，整个数据包的长度最大可达到65535个字节。
UDP协议比较简单，实现容易，但它没有确认机制， 数据包一旦发出，无法知道对方是否收到，因此可靠性较差，为了解决这个问题，提高网络可靠性，TCP协议就诞生了，TCP即传输控制协议，是一种面向连接的、可靠的、基于字节流的通信协议。简单来说TCP就是有确认机制的UDP协议，每发出一个数据包都要求确认，如果有一个数据包丢失，就收不到确认，发送方就必须重发这个数据包。
为了保证传输的可靠性，TCP 协议在 UDP 基础之上建立了三次对话的确认机制，也就是说，在正式收发数据前，必须和对方建立可靠的连接。由于建立过程较为复杂，我们在这里做一个形象的描述：
主机A：我想发数据给你，可以么？
主机B：可以，你什么时候发？
主机A：我马上发，你接着！
经过三次对话之后，主机A才会向主机B发送正式数据，而UDP是面向非连接的协议，它不与对方建立连接，而是直接就把数据包发过去了。所以 TCP 能够保证数据包在传输过程中不被丢失，但美好的事物必然是要付出代价的，相比 UDP，TCP 实现过程复杂，消耗连接资源多，传输速度慢。
TCP 数据包和 UDP 一样，都是由首部和数据两部分组成，唯一不同的是，TCP 数据包没有长度限制，理论上可以无限长，但是为了保证网络的效率，通常 TCP 数据包的长度不会超过IP数据包的长度，以确保单个 TCP 数据包不必再分割。
总结一下，传输层的主要工作是定义端口，标识应用程序身份，实现端口到端口的通信，TCP协议可以保证数据传输的可靠性。
4、应用层
理论上讲，有了以上三层协议的支持，数据已经可以从一个主机上的应用程序传输到另一台主机的应用程序了，但此时传过来的数据是字节流，不能很好的被程序识别，操作性差。因此，应用层定义了各种各样的协议来规范数据格式，常见的有 HTTP、FTP、SMTP 等，HTTP 是一种比较常用的应用层协议，主要用于B/S架构之间的数据通信，其报文格式如下：

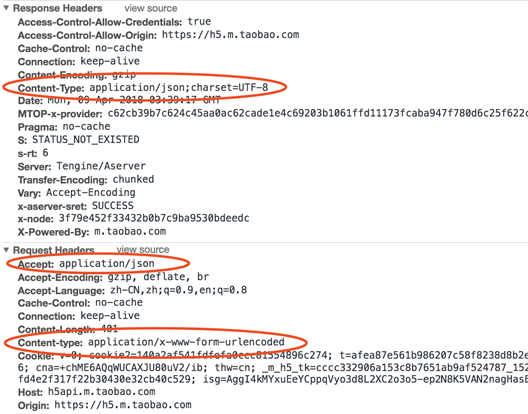

在 Resquest Headers 中，Accept 表示客户端期望接收的数据格式，而 ContentType 则表示客户端发送的数据格式；在 Response Headers 中，ContentType 表示服务端响应的数据格式，这里定义的格式，一般是和 Resquest Headers 中 Accept 定义的格式是一致的。
有了这个规范以后，服务端收到请求以后，就能正确的解析客户端发来的数据，当请求处理完以后，再按照客户端要求的格式返回，客户端收到结果后，按照服务端返回的格式进行解析。
所以应用层的主要工作就是定义数据格式并按照对应的格式解读数据。
5、全流程
首先我们梳理一下每层模型的职责：
• 链路层：对0和1进行分组，定义数据帧，确认主机的物理地址，传输数据；
• 网络层：定义IP地址，确认主机所在的网络位置，并通过IP进行MAC寻址，对外网数据包进行路由转发；
• 传输层：定义端口，确认主机上应用程序的身份，并将数据包交给对应的应用程序；
• 应用层：定义数据格式，并按照对应的格式解读数据。
然后再把每层模型的职责串联起来，用一句通俗易懂的话讲就是：
当你输入一个网址并按下回车键的时候，首先，应用层协议对该请求包做了格式定义；紧接着传输层协议加上了双方的端口号，确认了双方通信的应用程序；然后网络协议加上了双方的IP地址，确认了双方的网络位置；最后链路层协议加上了双方的MAC地址，确认了双方的物理位置，同时将数据进行分组，形成数据帧，采用广播方式，通过传输介质发送给对方主机。而对于不同网段，该数据包首先会转发给网关路由器，经过多次转发后，最终被发送到目标主机。目标机接收到数据包后，采用对应的协议，对帧数据进行组装，然后再通过一层一层的协议进行解析，最终被应用层的协议解析并交给服务器处理。

TCP/IP基本概念解惑
RFC是tcp/ip协议的标准文档，现在它一共有4000多个协议的定义
TCP/IP协议分层
提到协议分层，我们很容易联想到ISO-OSI的七层协议经典架构，但是TCP/IP协议族的结构则稍有不同。如图所示，OSI参考模型：（Open System Interconnect 开放系统互连参考模型）

1、物理层：
　　主要功能：利用传输介质为数据链路层提供屋里连接，实现比特流的透明传输。
　　作用：实现相邻计算机节点之间比特流的透明传输，尽可能屏蔽掉具体传输介质与物理设备的差异。使其上面的数据链路层不必考虑网络的具体传输介质是什么。
　　透明传输的意义就是：不管传的是什么，所采用的设备只是起一个通道作用，把要传输的内容完好的传到对方！

2、数据链路层：负责建立和管理节点间的链路。
　　主要功能：通过各种控制协议，将有差错的物理信道变为无差错的、能可靠传输数据帧的数据链路。
　　具体工作：接受来自物理层的位流形式的数据，并封装成帧，传送到上一层；同样，也将来自上一层的数据帧，拆装为位流形式的数据转发到物理层；并且还负责处理接受端发回的确认帧的信息，以便提供可靠的数据传输。
　　该层通常又被分为 介质访问控制(MAC)和逻辑链路控制(LLC)两个子层：
　　　　MAC子层的主要任务是解决共享型网络中多用户对信道竞争的问题，完成网络介质的访问控制。
　　　　LLC子层的主要任务是建立和维护网络连接，执行差错校验、流量控制和链路控制。

3、网络层：是OSI参考模型中最复杂的一层，也是通信子网最高的一层，它在下两层的基础上向资源子网提供服务。
　　主要任务：通过路由算法，为报文或分组通过通信子网选择最适当的路径。该层控制数据链路层与物理层之间的信息转发，建立、维持与终止网络的连接。具体的说，数据链路层的数据在这一层被转换为数据包，然后通过路径选择、分段组合、顺序、进/出路由等控制，将信息从一个网络设备传送到另一个网络设备。
　　一般的，数据链路层是解决统一网络内节点之间的通信，而网络层主要解决不同子网之间的通信。例如路由选择问题。
　　在实现网络层功能时，需要解决的主要问题如下：
　　　　寻址：数据链路层中使用的物理地址（如MAC地址）仅解决网络内部的寻址问题。在不同子网之间通信时，为了识别和找到网络中的设备，每一子网中的设备都会被分配一 个唯一的地址。由于各个子网使用的物理技术可能不同，因此这个地址应当是逻辑地址（如IP地址）
　　　　交换：规定不同的交换方式。常见的交换技术有：线路交换技术和存储转发技术，后者包括报文转发技术和分组转发技术。
　　　　路由算法：当源节点和路由节点之间存在多条路径时，本层可以根据路由算法，通过网络为数据分组选择最佳路径，并将信息从最合适的路径，由发送端传送的接受端。
　　　　连接服务：与数据链路层的流量控制不同的是，前者控制的是网络相邻节点间的流量，后者控制的是从源节点到目的节点间的流量。其目的在于防止阻塞，并进行差错检测

4、传输层：
　　OSI的下三层的主要任务是数据传输，上三层的主要任务是数据处理。而传输层是第四层，因此该层是通信子网和资源子网的接口和桥梁，起到承上启下的作用。
　　主要任务：向用户提供可靠的、端到端的差错和流量控制，保证报文的正确传输。
　　主要作用：向高层屏蔽下层数据通信的具体细节，即向用户透明的传送报文。
传输层提供会话层和网络层之间的传输服务，这种服务从会话层获得数据，并在必要时，对数据进行分割，然后，传输层将数据传送到网络层，并确保数据能准确无误的传送到网络层。因此，传输层负责提供两节点之间数据的可靠传送，当两节点的联系确定之后，传输层负责监督工作。综上，传输层的主要功能如下：　　　　　　　　　　　　　　　
传输连接管理：提供建立、连接和拆除传输连接的功能。传输层在网络层的基础上，提供“面向连接”和“面向无连接”两种服务
处理传输差错：提供可靠的“面向连接”和不可靠的“面向无连接”的数据传输服务、差错控制和流量控制。在提供“面向连接”服务时，通过这一层传输的数据将由目标设备确认， 如果在指定的时间内未收到确认信息，数据将被重新发送。

5、会话层：是OSI参考模型的第五层，是用户应用程序和网络之间的接口
　　主要任务：向两个实体的表示层提供建立和使用连接的方法。将不同实体之间的表示层的连接称为会话。因此会话层的任务就是组织和协调两个会话进程之间的通信，并对数据交换进行管理。
用户可以按照半双工、单工和全工的方式建立会话。当建立会话时，用户必须提供他们想要连接的远程地址。而这些地址与MAC（介质访问控制子层）地址或网络层的逻辑地址不同，他们是为用户专门设计的，更便于用户记忆。域名(DN)就是网络上使用的远程地址。会话层的具体功能如下：
会话管理：允许用户在两个实体设备之间建立、维持和终止会话，并支持它们之间的数据交换。例如提供单方向会话或双向同时会话，并管理会话中的发送顺序，以及会话所占用时间的长短。
会话流量控制：提供流量控制和交叉会话功能。

 寻址：使用远程地址建立会话连接。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

出错控制：从逻辑上讲，会话层主要负责数据交换的建立、保持和终止，但实际的工作却是接收来自传输层的数据，并负责纠错。会话控制和远程过程调用均属于这一层的功能。但应注意，此层检查的错误不是通信介质的错误，而是磁盘空间、打印机缺纸等高级类的错误。

6、表示层：
　　表示层是OSI模型的第六层，它对来自应用层的命令和数据进行解释，对各种语法赋予相应的含义，并按照一定的格式传送给会话层。
　　其主要功能是“处理用户信息的表示问题，如编码、数据格式转换和加密解密”等。
　　表示层的具体功能如下：
　　　　数据格式处理：协商和建立数据交换的格式，解决各应用程序之间在数据格式表示上的差异。
　　　　数据的编码：处理字符集和数字的转换。例如由于用户程序中的数据类型（整型或实型、有符号或无符号等）、用户标识等都可以有不同的表示方式，因此，在设备之间需要具有在不同字符集或格式之间转换的功能。
　　　　压缩和解压缩：为了减少数据的传输量，这一层还负责数据的压缩与恢复。
　　　　数据的加密和解密：可以提高网络的安全性。

7、应用层
　　应用层是OSI参考模型的最高层，它是计算机用户，以及各种应用程序和网络之间的接口。
　　主要功能：直接向用户提供服务，完成用户希望在网络上完成的各种工作。它在其他6层工作的基础上，负责完成网络中应用程序与网络操作系统之间的联系，建立与结束使用者之间的联系，并完成网络用户提出的各种网络服务及应用所需的监督、管理和服务等各种协议。此外，该层还负责协调各个应用程序间的工作。
　　应用层为用户提供的服务和协议有：文件服务、目录服务、文件传输服务（FTP）、远程登录服务（Telnet）、电子邮件服务（E-mail）、打印服务、安全服务、网络管理服务、数据库服务等。上述的各种网络服务由该层的不同应用协议和程序完成，不同的网络操作系统之间在功能、界面、实现技术、对硬件的支持、安全可靠性以及具有的各种应用程序接口等各个方面的差异是很大的。应用层的主要功能如下：
　　　　用户接口：应用层是用户与网络，以及应用程序与网络间的直接接口，使得用户能够与网络进行交互式联系。
　　　　实现各种服务：该层具有的各种应用程序可以完成和实现用户请求的各种服务。
OSI 7层模型的小结
由于OSI是一个理想的模型，因此一般网络系统只涉及其中的几层，很少有系统能够具有所有的7层，并完全遵循它的规定。
在7层模型中，每一层都提供一个特殊的网络功能。从网络功能的角度观察：下面4层（物理层、数据链路层、网络层和传输层）主要提供数据传输和交换功能，即以节点到节点之间的通信为主；第4层作为上下两部分的桥梁，是整个网络体系结构中最关键的部分；而上3层（会话层、表示层和应用层）则以提供用户与应用程序之间的信息和数据处理功能为主。简言之，下4层主要完成通信子网的功能，上3层主要完成资源子网的功能。

一个很容易理解OSI 七层模型的例子：
OSI七层模式简单通俗理解

这个模型推出的最开始，是因为美国人有两台机器之间进行通信的需求。

需求1：
科学家要解决的第一个问题是，两个硬件之间怎么通信。具体就是一台发些比特流，然后另一台能收到。
于是，科学家发明了物理层：
主要定义物理设备标准，如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。它的主要作用是传输比特流(就是由1、0转化为电流强弱来进行传输，到达目的地后在转化为1、0，也就是我们常说的数模转换与模数转换)。这一层的数据叫做比特。

需求2：
现在通过电线我能发数据流了，但是，我还希望通过无线电波，通过其它介质来传输。然后我还要保证传输过去的比特流是正确的，要有纠错功能。
于是，发明了数据链路层：
通过各种控制协议，将有差错的物理信道变为无差错的、能可靠传输数据帧的数据链路。

需求3：
现在我可以在两台计算机之间发送数据了，那么如果我要在多台计算机之间发送数据呢？怎么找到我要发的那台？或者，A要给F发信息，中间要经过B，C，D,E，但是中间还有好多节点如K.J.Z.Y。我怎么选择最佳路径？这就是路由要做的事。于是，发明了网络层。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　通过路由算法，为报文或分组通过通信子网选择最适当的路径。该层控制数据链路层与物理层之间的信息转发，建立、维持与终止网络的连接。具体的说，数据链路层的数据在这一层被转换为数据包，然后通过路径选择、分段组合、顺序、进/出路由等控制，将信息从一个网络设备传送到另一个网络设备。一般的，数据链路层是解决统一网络内节点之间的通信，而网络层主要解决不同子网之间的通信。例如路由选择问题。
需求4：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　现在我能发正确的发比特流数据到另一台计算机了，但是当我发大量数据时候，可能需要好长时间，例如一个视频格式的，网络会中断好多次（事实上，即使有了物理层和数据链路层，网络还是经常中断，只是中断的时间是毫秒级别的）。那么，我还须要保证传输大量文件时的准确性。于是，我要对发出去的数据进行封装。就像发快递一样，一个个地发。
于是，先发明了传输层。
向用户提供可靠的、端到端的差错和流量控制，保证报文的正确传输。提供建立、连接和拆除传输连接的功能。传输层在网络层基础上，提供“面向连接”和“面向无连接”两种服务。例如TCP，是用于发大量数据的，我发了1万个包出去，另一台电脑就要告诉我是否接受到了1万个包，如果缺了3个包，就告诉我是第1001，234，8888个包丢了，那我再发一次。这样，就能保证对方把这个视频完整接收了。
例如UDP，是用于发送少量数据的。我发20个包出去，一般不会丢包，所以，我不管你收到多少个。在多人互动游戏，也经常用UDP协议，因为一般都是简单的信息，而且有广播的需求。如果用TCP，效率就很低，因为它会不停地告诉主机我收到了20个包，或者我收到了18个包，再发我两个！如果同时有1万台计算机都这样做，那么用TCP反而会降低效率，还不如用UDP，主机发出去就算了，丢几个包你就卡一下，算了，下次再发包你再更新。

需求5：
现在我们已经保证给正确的计算机，发送正确的封装过后的信息了。但是用户级别的体验好不好？难道我每次都要调用TCP去打包，然后调用IP协议去找路由，自己去发？当然不行，所以我们要建立一个自动收发包，自动寻址的功能。
于是，发明了会话层。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　会话层的作用就是建立和管理应用程序之间的通信。允许用户在两个实体设备之间建立、维持和终止会话，并支持它们之间的数据交换。例如提供单方向会话或双向同时会话，并管理会话中的发送顺序，以及会话所占用时间的长短。

需求6：
现在我能保证应用程序自动收发包和寻址了。但是我要用Linux给window发包，两个系统语法不一致，就像安装包一样，exe是不能在linux下用的，shell在window下也是不能直接运行的。于是需要表示层，帮我们解决不同系统之间的通信语法问题。

需求7：
OK，现在所有必要条件都准备好了，我们可以写个android程序，web程序去实现需求把。

TCP/IP四层模型与OSI七层模型的对应关系

TCP/IP与OSI最大的不同在于OSI是一个理论上的网络通信模型，而TCP/IP则是实际运行的网络协议。

TCP/IP详解-UDP协议

1. UDP简要介绍
   UDP是传输层协议，和TCP协议处于一个分层中，但是与TCP协议不同，UDP协议并不提供超时重传，出错重传等功能，也就是说其是不可靠的协议。

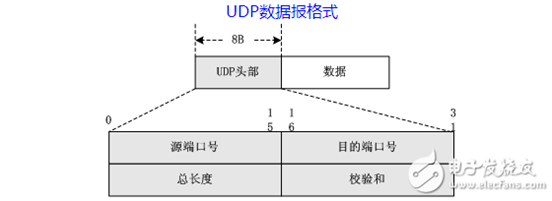

2.UDP协议头
2.1.UDP端口号
由于很多软件需要用到UDP协议，所以UDP协议必须通过某个标志用以区分不同的程序所需要的数据包。端口号的功能就在于此，例如某一个UDP程序A在系统中注册了3000端口，那么，以后从外面传进来的目的端口号为3000的UDP包都会交给该程序。端口号理论上可以有2^16这么多。因为它的长度是16个bit
2.2.UDP检验和
这是一个可选的选项，并不是所有的系统都对UDP数据包加以检验和数据，但是RFC中标准要求，发送端应该计算检验和。UDP 检验和提供了差错检测的功能。这是基于端到端原则实现的。但是 UDP 的检验和并不提供差错回复的能力。
2.3.UDP长度
UDP可以很长很长，可以有65535字节那么长。但是一般网络在传送的时候，一次一般传送不了那么长的协议（涉及到MTU的问题），就只好对数据分片，当然，这些是对UDP等上级协议透明的，UDP不需要关心IP协议层对数据如何分片。
（“面向非连接”就是在正式通信前不必与对方先建立连接，不管对方状态就直接发送。这与现在风行的手机短信非常相似：你在发短信的时候，只需要输入对方手机号就OK了。）

TCP/IP详解-TCP协议概述
TCP和UDP处在同一层—运输层，但是TCP和UDP最不同的地方是，TCP提供了一种可靠的数据传输服务，TCP是面向连接的，也就是说，利用TCP通信的两台主机首先要经历一个“拨打电话”的过程，等到通信准备结束才开始传输数据，最后结束通话。所以TCP要比UDP可靠的多，UDP是把数据直接发出去，而不管对方是不是在收信，就算是UDP无法送达，也不会产生ICMP差错报文。
TCP保证可靠性的简单工作原理摘抄如下
· 应用数据被分割成TCP认为最适合发送的数据块。这和UDP完全不同，应用程序产生的 数据报长度将保持不变。由TCP传递给IP的信息单位称为报文段或段（ segment）。在1 8.4节我们将看到TCP如何确定报文段的长度。
· 当TCP发出一个段后，它启动一个定时器，等待目的端确认收到这个报文段。如果不能 及时收到一个确认，将重发这个报文段。在第21章我们将了解TCP协议中自适应的超时 及重传策略。
· 当TCP收到发自TCP连接另一端的数据，它将发送一个确认。这个确认不是立即发送，通常将推迟几分之一秒。
· TCP将保持它首部和数据的检验和。这是一个端到端的检验和，目的是检测数据在传输 过程中的任何变化。如果收到段的检验和有差错， T P将丢弃这个报文段和不确认收到此报文段（希望发端超时并重发）。
· 既然TCP报文段作为IP数据报来传输，而IP数据报的到达可能会失序，因此TCP报文段 的到达也可能会失序。如果必要， TCP将对收到的数据进行重新排序，将收到的数据以正确的顺序交给应用层。
· TCP还能提供流量控制。TCP连接的每一方都有固定大小的缓冲空间。TCP的接收端只允许另一端发送接收端缓冲区所能接纳的数据。这将防止较快主机致使较慢主机的缓冲区溢出。
从这段话中可以看到，TCP中保持可靠性的方式就是超时重发，这是有道理的，虽然TCP也可以用各种各样的ICMP报文来处理这些，但是这也不是可靠的，最可靠的方式就是只要不得到确认，就重新发送数据报，直到得到对方的确认为止。(舔狗模式)
一个TCP数据的发送应该是如下的一个过程。
· 双方建立连接
· 发送方给接受方TCP数据报，然后等待对方的确认TCP数据报，如果没有，就重新发，如果有，就发送下一个数据报。
· 接受方等待发送方的数据报，如果得到数据报并检验无误，就发送ACK(确认)数据报，并等待下一个TCP数据报的到来。直到接收到FIN(发送完成数据报)
· 中止连接
可以想见，为了建立一个TCP连接，系统可能会建立一个新的进程（最差也是一个线程），来进行数据的传送

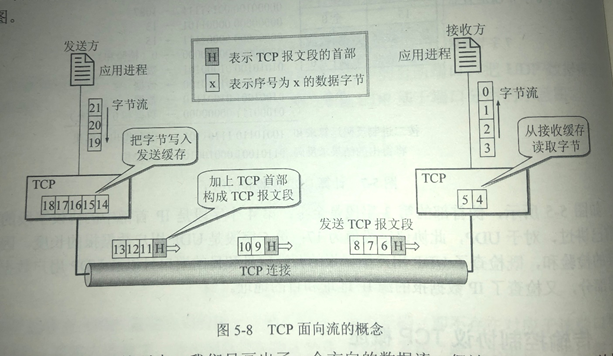

TCP并不关心应用进程一次把多长的报文发送到TCP的缓存中，而是根据对方给出的窗口值和当前网络拥堵的程度来决定一个报文段应包含多少个字节（UDP发送的报文长度是应用进程给出的）。如果应用进程传送到TCP缓存的数据块太长，TCP就可以把它划分短一些再传送。如果应用进程一次只发来一个字节，TCP也可以等待累积有足够多的字节后再构成报文段发送出去。

.IMCP协议介绍
前面讲到了，IP协议并不是一个可靠的协议，它不保证数据被送达，那么，自然的，保证数据送达的工作应该由其他的模块来完成。其中一个重要的模块就是ICMP(网络控制报文)协议。
当传送IP数据包发生错误－－比如主机不可达，路由不可达等等，ICMP协议将会把错误信息封包，然后传送回给主机。给主机一个处理错误的机会，这 也就是为什么说建立在IP层以上的协议是可能做到安全的原因。ICMP数据包由8bit的错误类型和8bit的代码和16bit的校验和组成。而前 16bit就组成了ICMP所要传递的信息。
尽管在大多数情况下，错误的包传送应该给出ICMP报文，但是在特殊情况下，是不产生ICMP错误报文的。如下

1.     ICMP差错报文不会产生ICMP差错报文（出IMCP查询报文）（防止IMCP的无限产生和传送）

2.     目的地址是广播地址或多播地址的IP数据报。

3.     作为链路层广播的数据报。

4.     不是IP分片的第一片。

5.     源地址不是单个主机的数据报。这就是说，源地址不能为零地址、环回地址、广播地 址或多播地址。

虽然里面的一些规定现在还不是很明白，但是所有的这一切规定，都是为了防止产生ICMP报文的无限传播而定义的。
ICMP协议大致分为两类，一种是查询报文，一种是差错报文。其中查询报文有以下几种用途:

1.     ping查询（不要告诉我你不知道ping程序）

2.     子网掩码查询（用于无盘工作站在初始化自身的时候初始化子网掩码）

3.     时间戳查询（可以用来同步时间）

而差错报文则产生在数据传送发生错误的时候。就不赘述了。

TCP/IP详解-TCP连接的建立与中止
TCP是一个面向连接的协议，所以在连接双方发送数据之前，都需要首先建立一条连接。这和前面讲到的协议完全不同。前面讲的所有协议都只是发送数据而已，大多数都不关心发送的数据是不是送到，UDP尤其明显，从编程的角度来说，UDP编程也要简单的多—-UDP都不用考虑数据分片。
书中用telnet登陆退出来解释TCP协议连接的建立和中止的过程，可以看到，TCP连接的建立可以简单的称为三次握手，而连接的中止则可以叫做四次挥手。

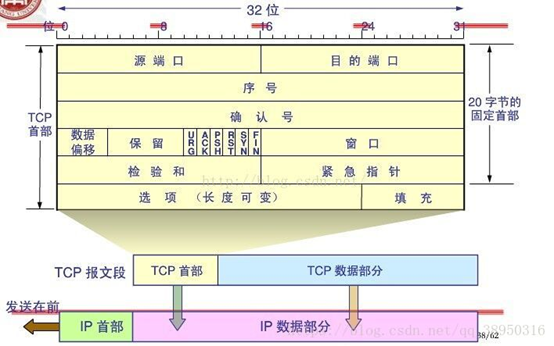

序列号seq：占4个字节，用来标记数据段的顺序，TCP把连接中发送的所有数据字节都编上一个序号，第一个字节的编号由本地随机产生；给字节编上序号后，就给每一个报文段指派一个序号；序列号seq就是这个报文段中的第一个字节的数据编号。  确认号ack：占4个字节，期待收到对方下一个报文段的第一个数据字节的序号；序列号表示报文段携带数据的第一个字节的编号；而确认号指的是期望接收到下一个字节的编号；因此当前报文段最后一个字节的编号+1即为确认号。  确认ACK：占1位，仅当ACK=1时，确认号字段才有效。ACK=0时，确认号无效  同步SYN：连接建立时用于同步序号。当SYN=1，ACK=0时表示：这是一个连接请求报文段。若同意连接，则在响应报文段中使得SYN=1，ACK=1。因此，SYN=1表示这是一个连接请求，或连接接受报文。SYN这个标志位只有在TCP建产连接时才会被置1，握手完成后SYN标志位被置0。 终止FIN：用来释放一个连接。FIN=1表示：此报文段的发送方的数据已经发送完毕，并要求释放运输连接 PS：ACK、SYN和FIN这些大写的单词表示标志位，其值要么是1，要么是0；ack、seq小写的单词表示序号。

字段 含义
URG 紧急指针是否有效。为1，表示某一位需要被优先处理
ACK 确认号是否有效，一般置为1。
PSH 提示接收端应用程序立即从TCP缓冲区把数据读走。
RST 对方要求重新建立连接，复位。
SYN 请求建立连接，并在其序列号的字段进行序列号的初始值设定。建立连接，设置为1
FIN 希望断开连接。

如果只有两次握手，那么到这里，连接就建立了，但是此时客户端并没有任何数据要发送，而服务端还在傻傻的等候佳音，造成很大的资源浪费。所以需要第三次握手，只有客户端再次回应一下，就可以避免这种情况。
如果你觉得上面的阐述过于专业化，还是有点萌萌的，不要紧，下面我们来个生活案例来阐述。
TCP 三次握手好比在一个夜高风黑的夜晚，你一个人在小区里散步，不远处看见小区里的一位漂亮妹子迎面而来，但是因为路灯有点暗等原因不能100%确认，所以要通过招手的方式来确定对方是否认识自己。
你首先向妹子招手(syn)，妹子看到你向自己招手后，向你点了点头挤出了一个微笑(ack)。你看到妹子微笑后确认了妹子成功辨认出了自己(进入estalished状态)。
但是妹子有点不好意思，向四周看了一看，有没有可能你是在看别人呢，她也需要确认一下。妹子也向你招了招手(syn)，你看到妹子向自己招手后知道对方是在寻求自己的确认，于是也点了点头挤出了微笑(ack)，妹子看到对方的微笑后确认了你就是在向自己打招呼(进入established状态)。
于是两人加快步伐，走到了一起，彼此之间相互拥抱。
我们来回顾一下，这个过程中总共有四个动作，
你招手妹子点头微笑妹子招手你点头微笑
其中妹子连续进行了两个动作，先是点头微笑(回复对方)，然后再次招手(寻求确认)，实际上我们可以将这两个动作合成一个动作，招手的同时点头和微笑(syn+ack)。于是这四个动作就简化成了三个动作。
你招手妹子点头微笑并招手你点头微笑
这就是三次握手的本质，中间的一次动作是两个动作的合并。通过这个案例，不知你对TCP三次握手，有没有进一步的理解。
握手完成后，开始TCP 数据传输
TCP 数据传输就是两个人隔空交流，有一定的距离，需要对方反复确认听见了自己的话。
你喊了一句话(data)，妹子听见了之后要向你回复自己听见了(ack)。如果你喊了一句，半天没听到妹子回复，你会很低落，好比谈恋爱的时候，你满腔热情，而妹子忽冷忽热，所以你锲而不舍，一次不行，就两次，两次不行就三次，这就是tcp重传。
也有可能是妹子知道你的本意了，但是妹子有点害羞，迟迟没有回复亦或是妹子回复了你没收到，以至于你没收到妹子的回复。你不能判断究竟到底妹子喜不喜欢你，对你有没有好感，没关系，男人嘛？要主动点，重传一下就好。
既然会重传，妹子就有可能同一句话听见了两次，这就是去重。对于重传和去重这两项工作操作系统的网络内核模块都已经帮我们处理好了，我们不用理会。

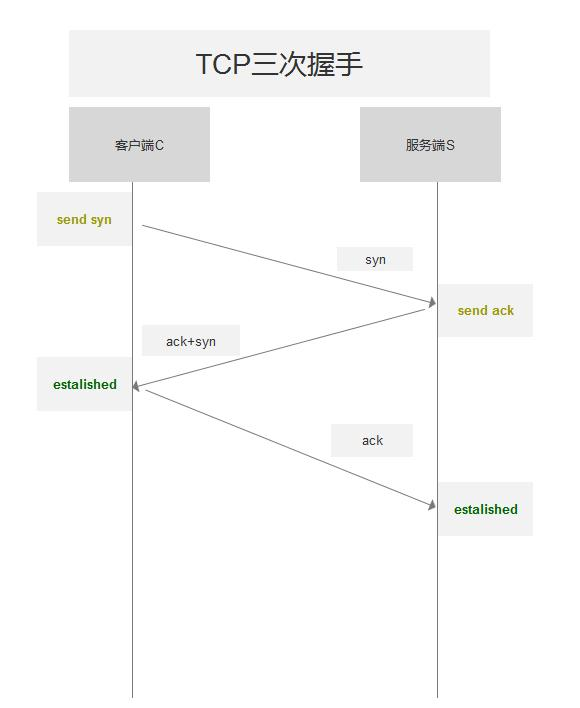

三次握手流程
客户端发个请求“开门呐，我要进来”给服务器服务器发个“进来吧，我去给你开门”给客户端客户端有很客气的发个“谢谢，我要进来了”给服务器
四次挥手流程
客户端发个“时间不早了，我要走了”给服务器，等服务器起身送他 服务器听到了，发个“我知道了，那我送你出门吧”给客户端，等客户端走服务器把门关上后，发个“我关门了”给客户端，然后等客户端走（尼玛~矫情啊）客户端发个“我知道了，我走了”，之后自己就走了OK，先到这吧

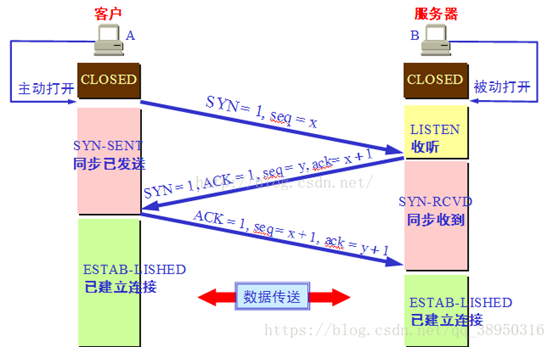

三次握手过程理解

第一次握手：建立连接时，客户端发送syn包（syn=j）到服务器，并进入SYN_SENT状态，等待服务器确认；SYN：同步序列编号（Synchronize Sequence Numbers）。
第二次握手：服务器收到syn包，必须确认客户的SYN（ack=j+1），同时自己也发送一个SYN包（syn=k），即SYN+ACK包，此时服务器进入SYN_RECV状态；
第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ack=k+1），此包发送完毕，客户端和服务器进入ESTABLISHED（TCP连接成功）状态，完成三次握手。

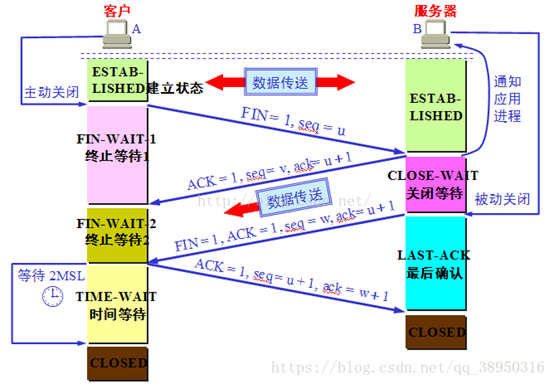

四次挥手过程理解

1）客户端进程发出连接释放报文，并且停止发送数据。释放数据报文首部，FIN=1，其序列号为seq=u（等于前面已经传送过来的数据的最后一个字节的序号加1），此时，客户端进入FIN-WAIT-1（终止等待1）状态。 TCP规定，FIN报文段即使不携带数据，也要消耗一个序号。
2）服务器收到连接释放报文，发出确认报文，ACK=1，ack=u+1，并且带上自己的序列号seq=v，此时，服务端就进入了CLOSE-WAIT（关闭等待）状态。TCP服务器通知高层的应用进程，客户端向服务器的方向就释放了，这时候处于半关闭状态，即客户端已经没有数据要发送了，但是服务器若发送数据，客户端依然要接受。这个状态还要持续一段时间，也就是整个CLOSE-WAIT状态持续的时间。
3）客户端收到服务器的确认请求后，此时，客户端就进入FIN-WAIT-2（终止等待2）状态，等待服务器发送连接释放报文（在这之前还需要接受服务器发送的最后的数据）。
4）服务器将最后的数据发送完毕后，就向客户端发送连接释放报文，FIN=1，ack=u+1，由于在半关闭状态，服务器很可能又发送了一些数据，假定此时的序列号为seq=w，此时，服务器就进入了LAST-ACK（最后确认）状态，等待客户端的确认。
5）客户端收到服务器的连接释放报文后，必须发出确认，ACK=1，ack=w+1，而自己的序列号是seq=u+1，此时，客户端就进入了TIME-WAIT（时间等待）状态。注意此时TCP连接还没有释放，必须经过2∗∗MSL（最长报文段寿命）的时间后，当客户端撤销相应的TCB后，才进入CLOSED状态。
6）服务器只要收到了客户端发出的确认，立即进入CLOSED状态。同样，撤销TCB后，就结束了这次的TCP连接。可以看到，服务器结束TCP连接的时间要比客户端早一些。
