一、STM32cubemx介绍

STM32CubeMX是用于32位ARM®Cortex®STM32微控制器的图形工具。它是STMCube计划的一部分，既可以作为独立应用程序使用，也可以作为Eclipse插件用于集成到集成开发环境（IDE）中。
STM32CubeMX具有以下主要功能：

• 轻松选择微控制器，涵盖了整个STM32产品组合。
• 从STMicroelectronics板列表中选择板。
• 简单的微控制器配置（引脚，时钟树，外设，中间件）以及相应的初始化C代码的生成。
• 通过将先前保存的配置导入到新的MCU项目中，可以轻松切换到同一系列的另一个微控制器。
• 生成配置报告。
• 生成IDE就绪项目，以供选择集成开发环境工具链。STM32CubeMX项目包括生成的初始化C代码，STM32 HAL驱动程序，用户配置所需的中间件堆栈以及在所选IDE中打开和构建项目所需的所有相关文件。
• 用户定义的应用程序序列的功耗计算。
• 自我更新允许用户保持STM32CubeMX为最新。

二、初使用LED灯的点亮

重要的事情先说：路径中不能包含中文字符，否则会创建KEIL工程失败。

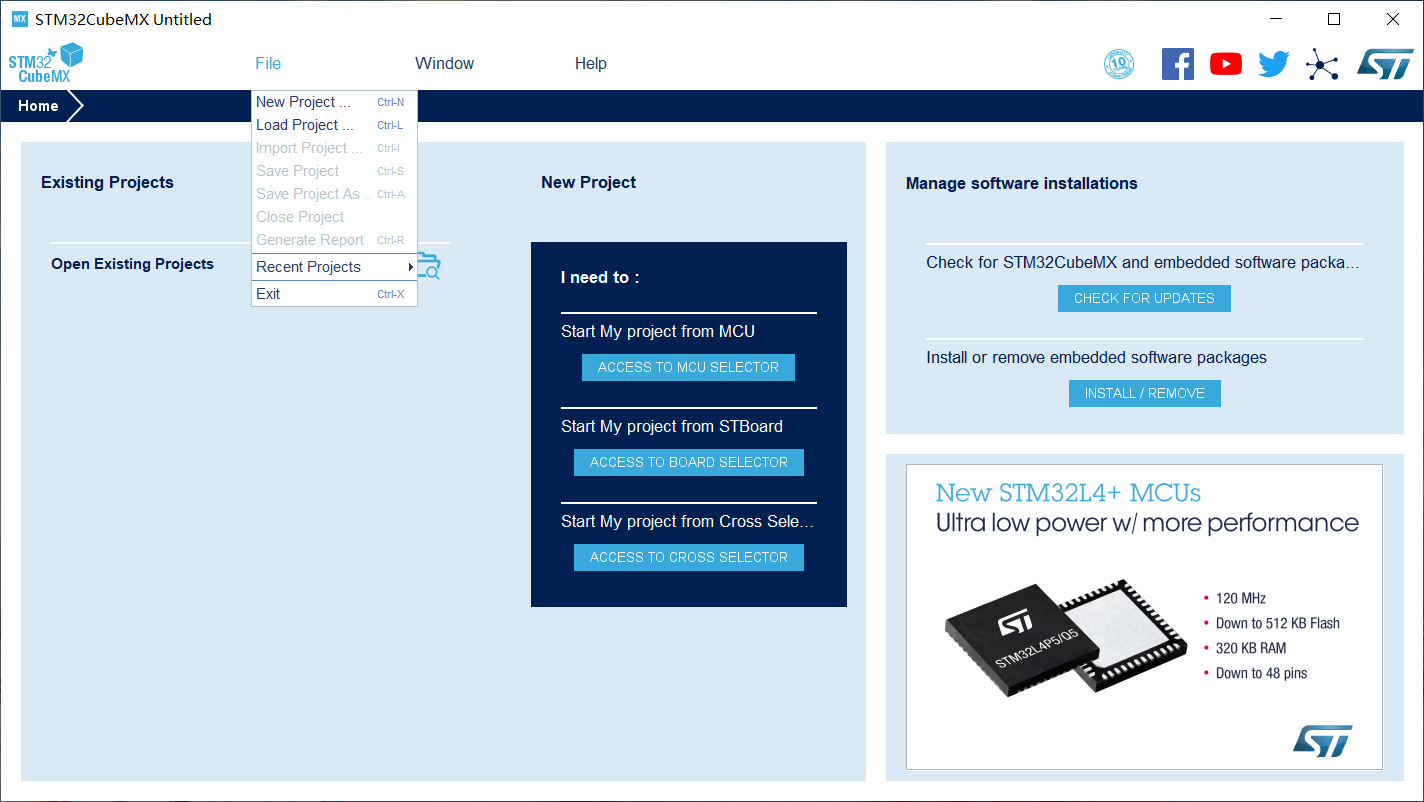

1.新建工程

2.选择芯片

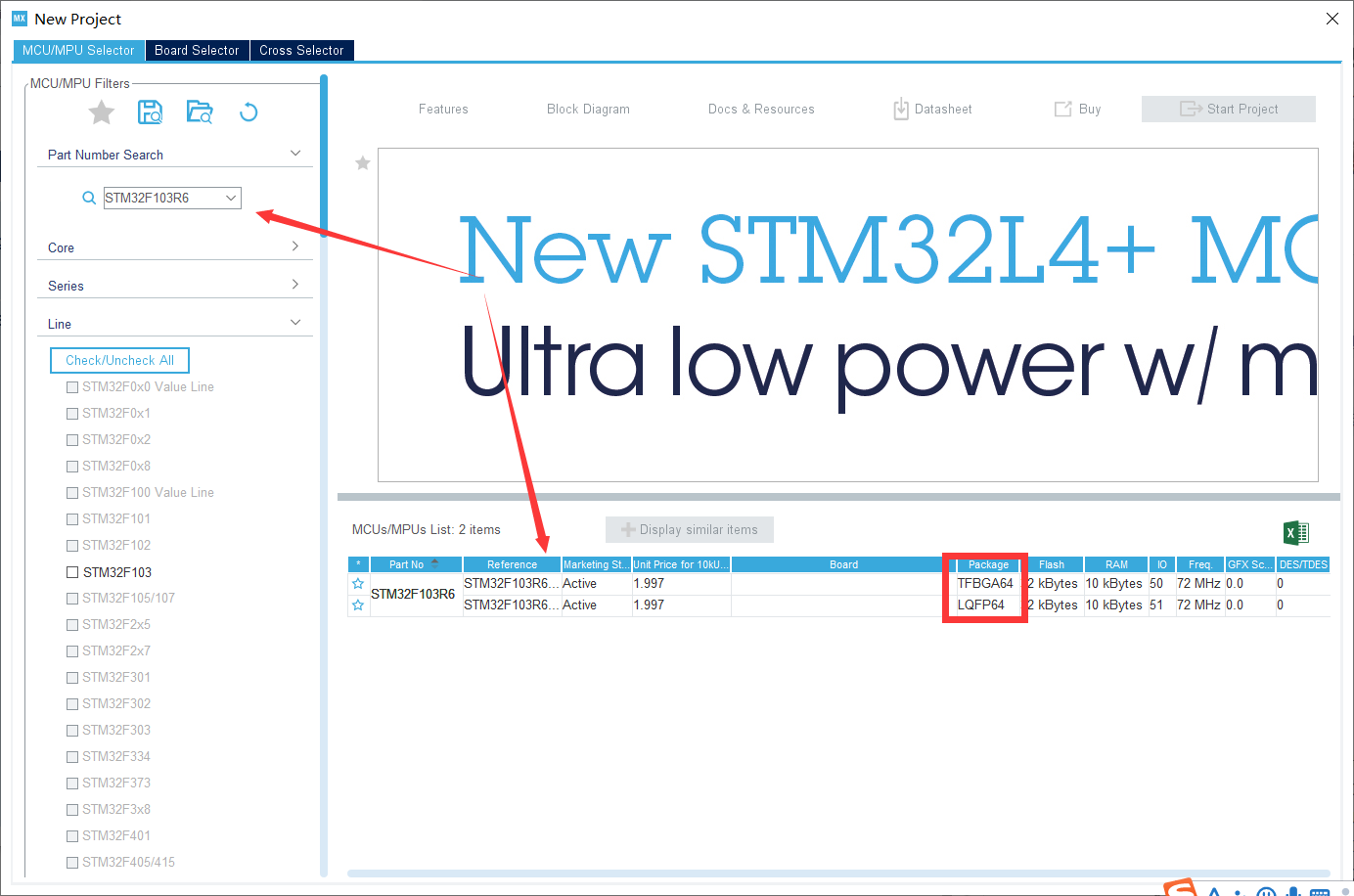

我们选择proteus工程中有的芯片就可以，搜索后双击选择第二个。（矩形框内是封装方式）

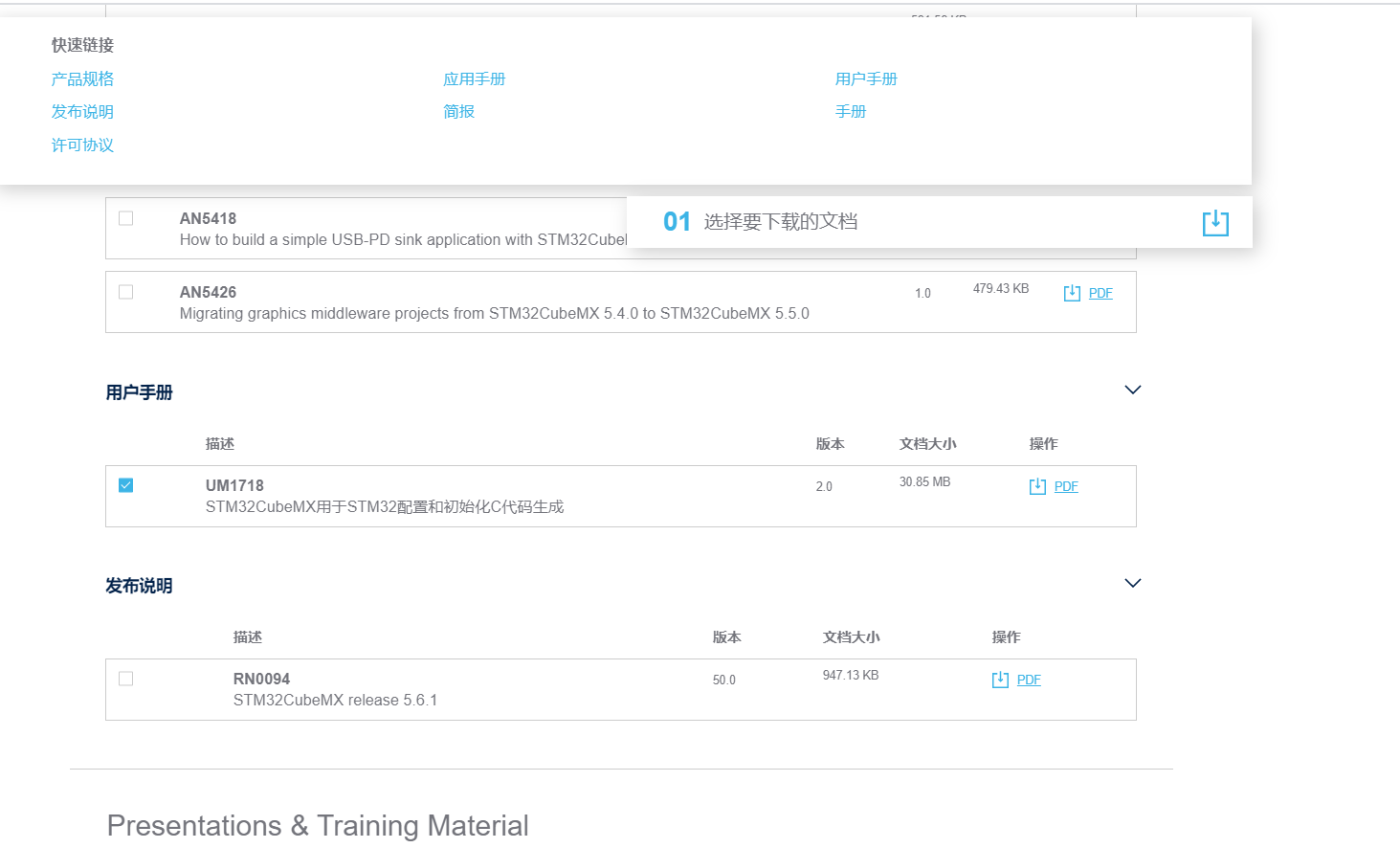

界面的具体功能可以去官网下载用户手册（https://www.st.com/zh/development-tools/stm32cubemx.html#
）。

还有一篇文章略讲解了界面https://blog.csdn.net/ybhuangfugui/article/details/94363172

3.配置系统下载方式

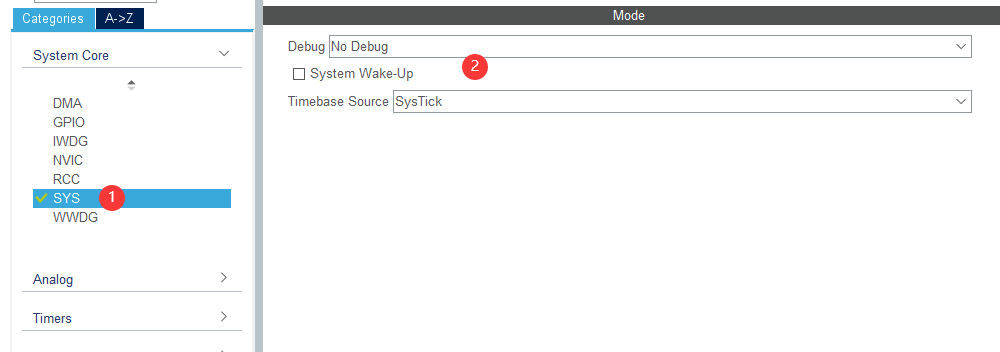

选择Categories下的SYS弹出右图所示的SYS Mode and Configuration界面，在如图所示的地方选择下载Debug方式，本次使用仿真的方式，所以Debug方式可以选择No Debug。

4.配置系统时钟

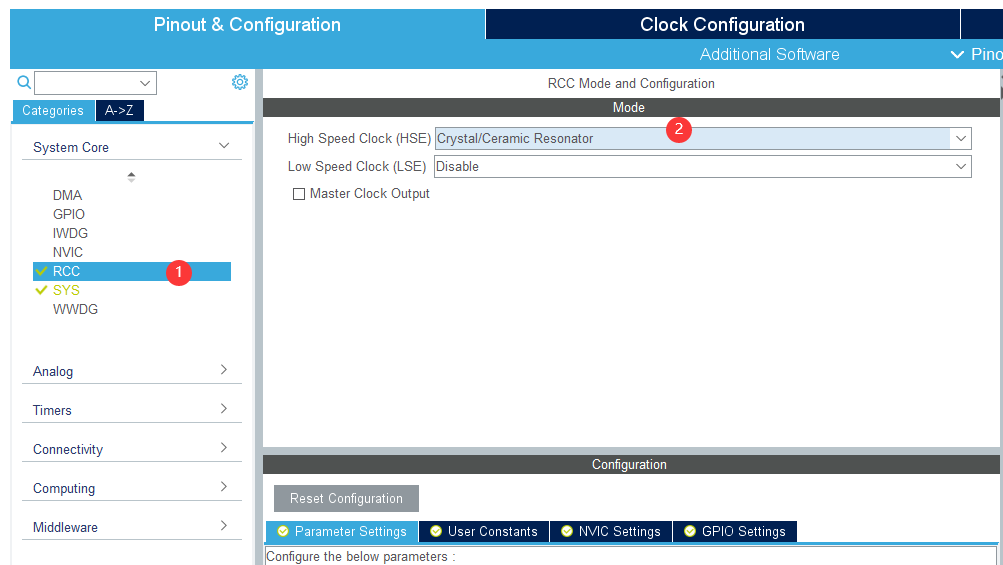

选择Categories下的RCC选择时钟源，可选择的时钟包括HSE和LSE，由于本次仿真中仅使用HSE时钟，所以仅对HSE时钟进行选择，选择Crystal/Ceramic Resonator外部时钟。

5.配置时钟树

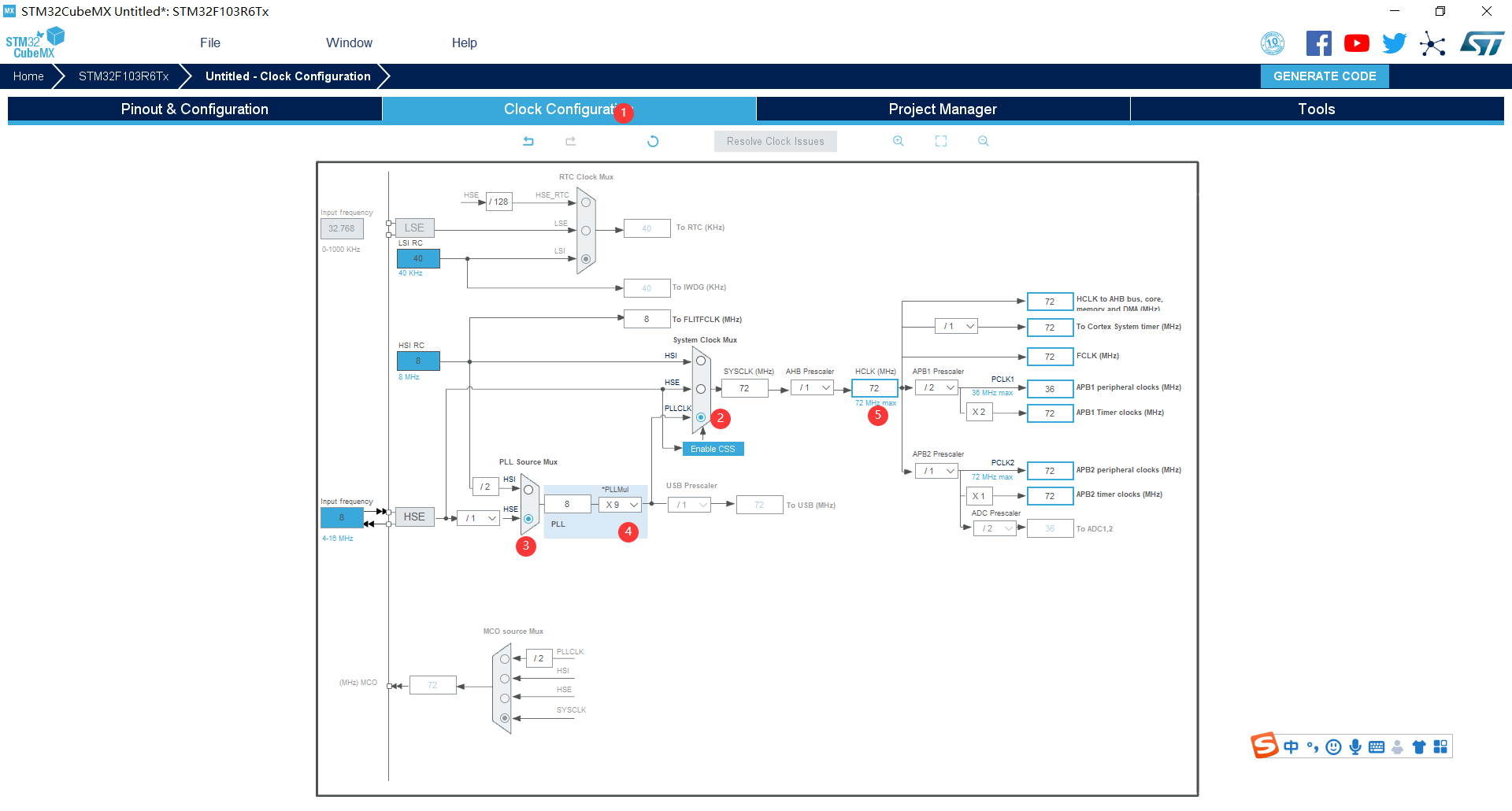

选完时钟后，进入Clock Configuration界面进行时钟树配置，首先设置外部时钟源输入频率Input Frequency，然后选择PLL Source Mux的通道，最后双击HCLK频率，然后系统会自动配置成用于期望的时钟。
时钟树讲解https://www.cnblogs.com/wuguangzong/p/10887547.html

6.配置GPIO口功能

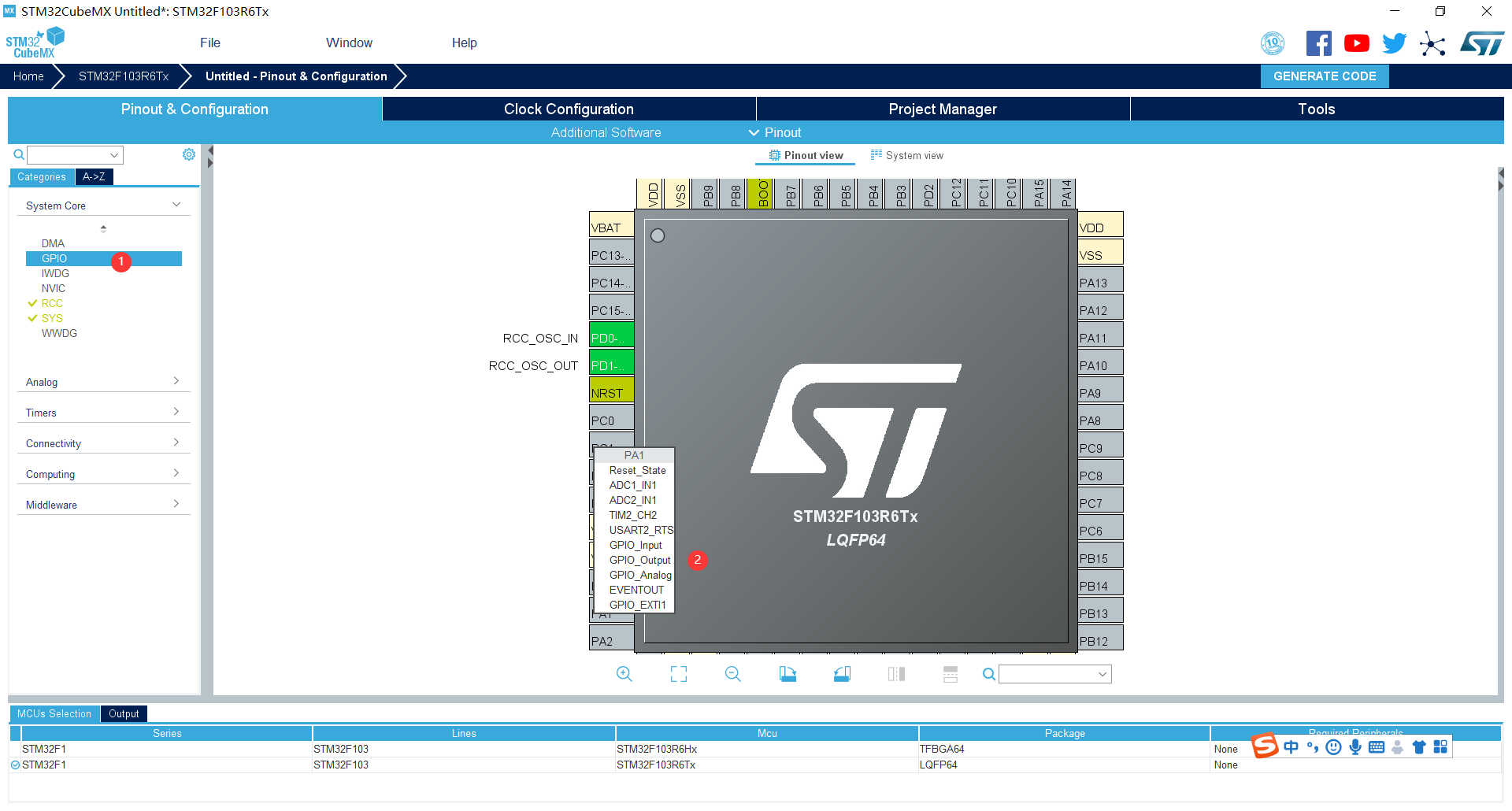

选择GPIO，左键单击PA1，选择GPIO_Output。

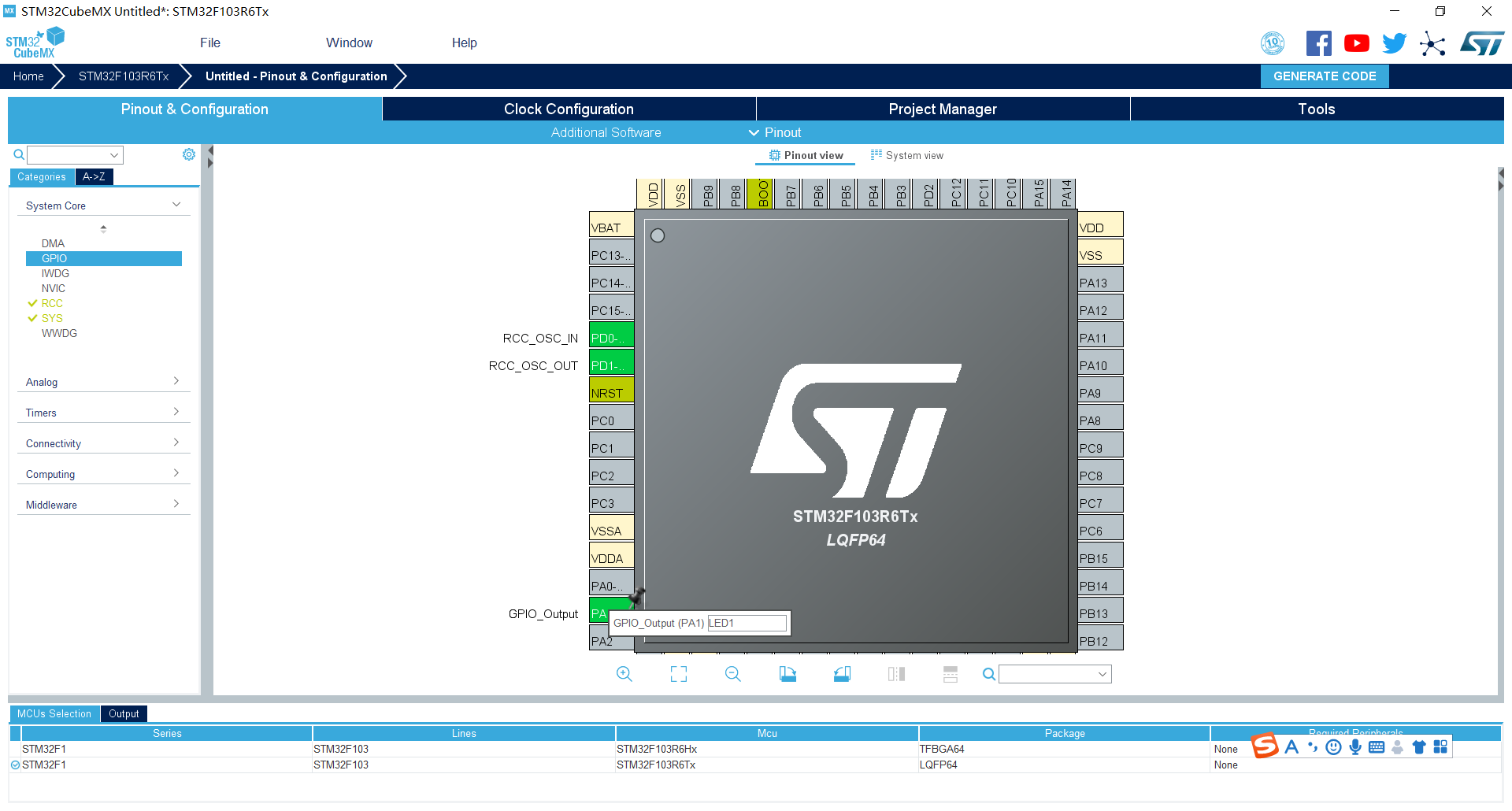

右键选择Enter user label为PA1设置标签。

接下来配置详细参数，左键单击红色箭头处。

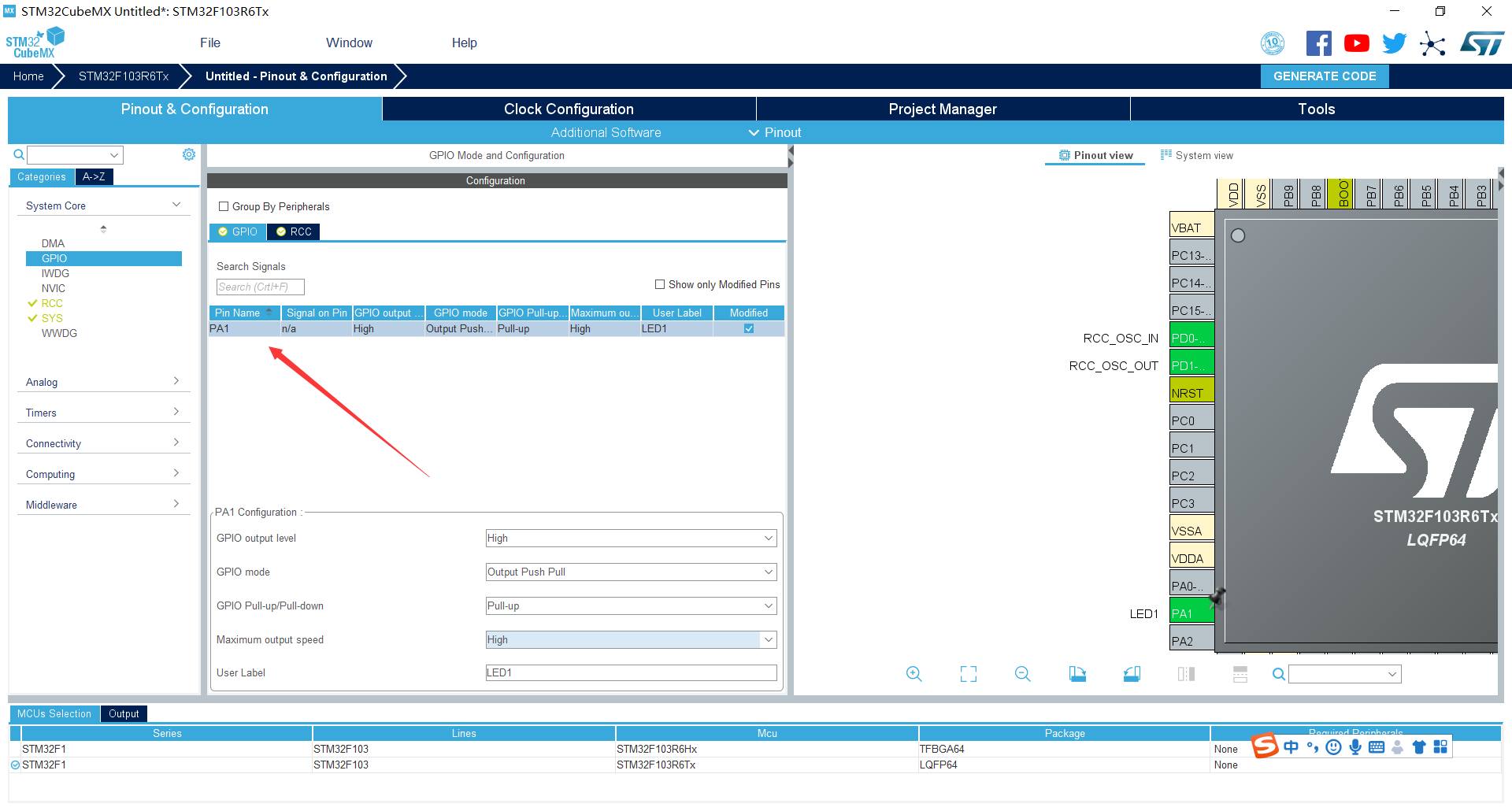

将PA1配置为默认输出高电平，推挽输出模式，上拉，高速输出模式，引脚标识为LED1。

7.输出配置工程
在强调一遍，路径中不能包含中文字符，否则会创建KEIL工程失败。

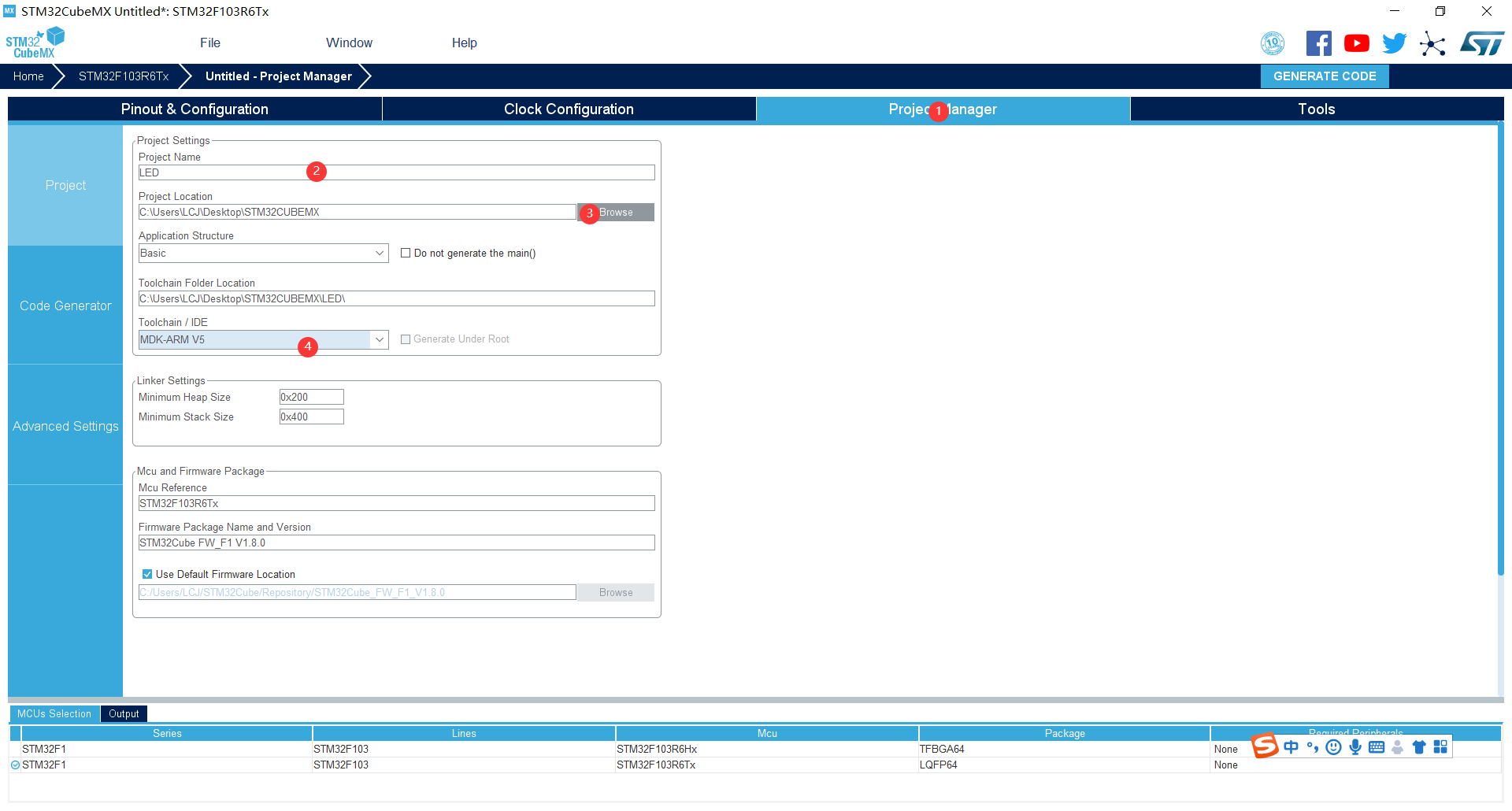

Project Name输入工程文件名LED
Project Location选择路径；
Toolchain/IDE选择预输出的IDE类型，使用的keil5所以选择MDK-ARM V5。

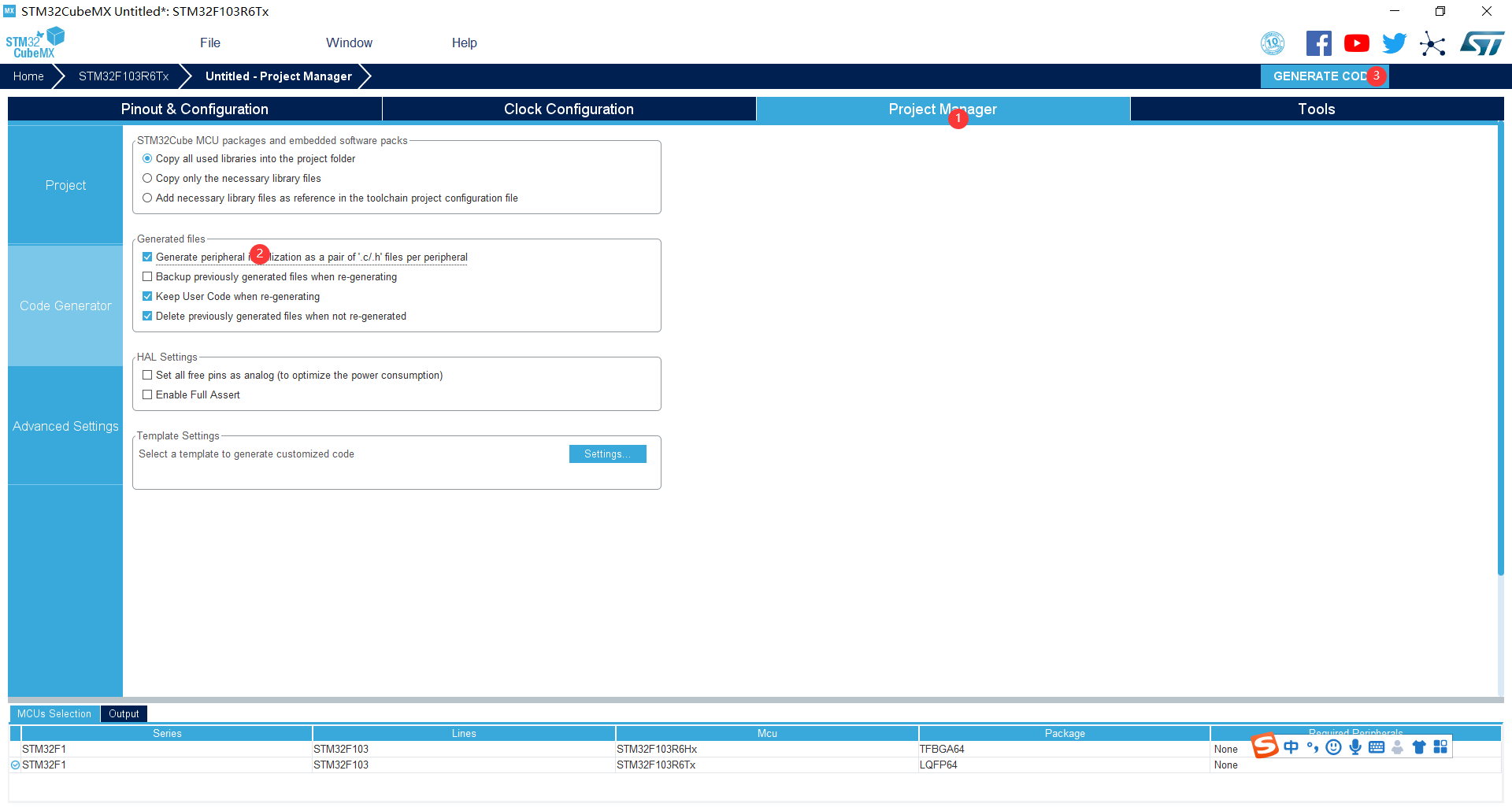

Code Generator中选中箭头所示位置。这样输出文件将包括.c和.h文件。最后点击生成代码。

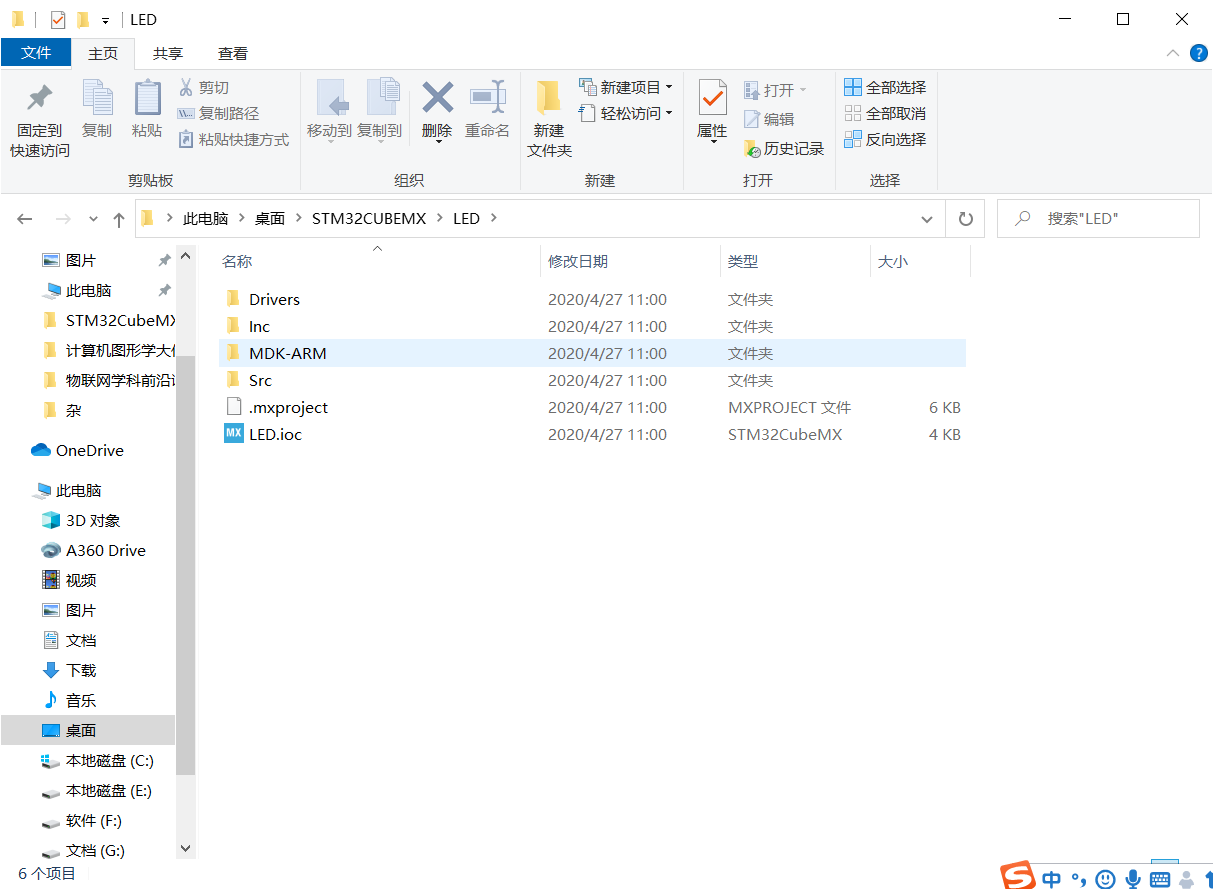

8.生成的文件夹。

生成文件夹介绍https://blog.csdn.net/whalefall/article/details/80900670?utm_source=blogxgwz3

版权原因未复制图片，大家可以自己去对比看一下。
9.添加代码

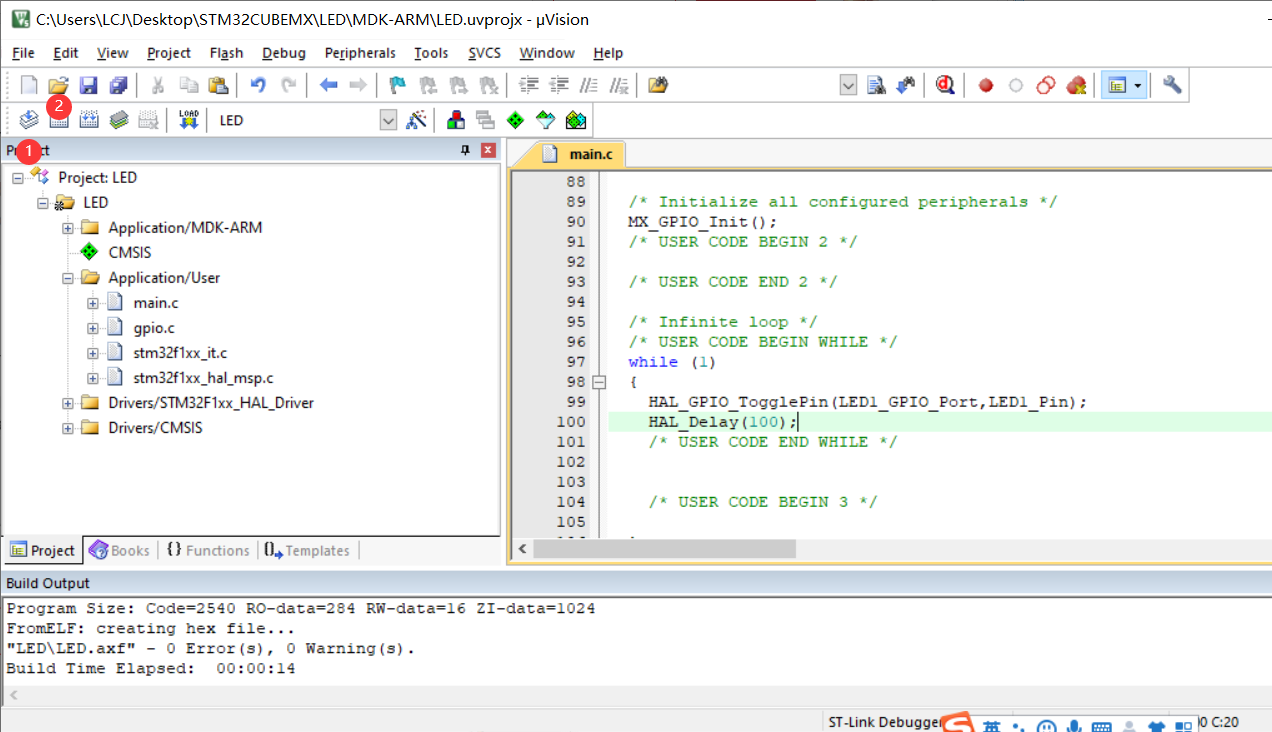

进入MDK-ARM文件夹，打开keil工程，选择main.c。
在用户代码区添加以下代码，否则STM32CUBEMX改动后，代码将被清空。

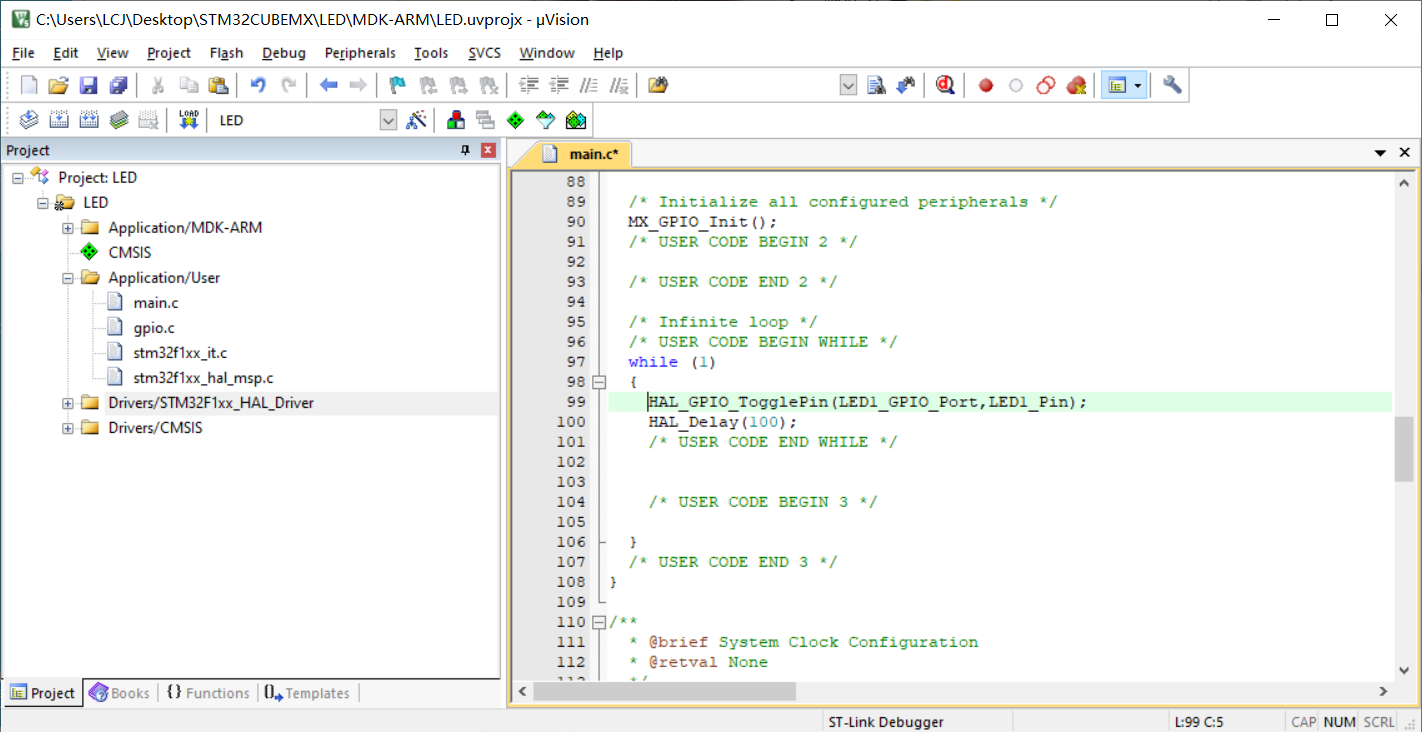

 HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);//翻转电平（也可以通过setbits来实现） HAL_Delay(100);

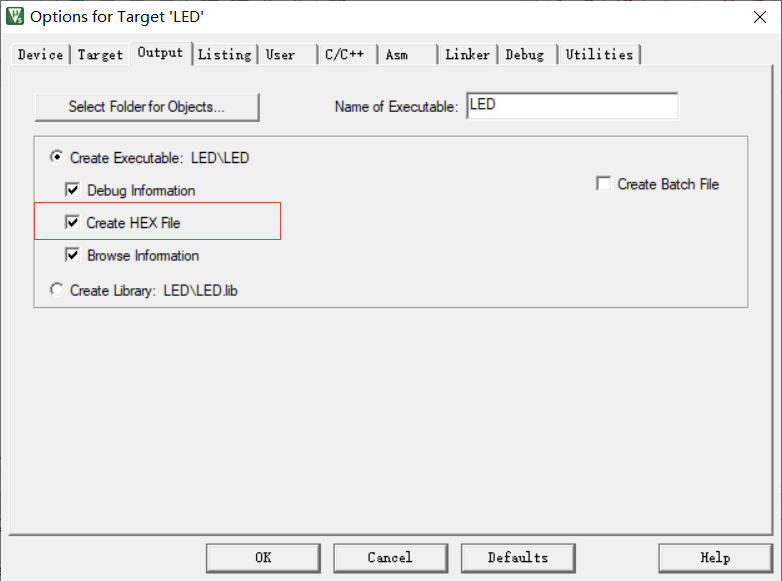

10.编译生成二进制文件

三、proteus仿真

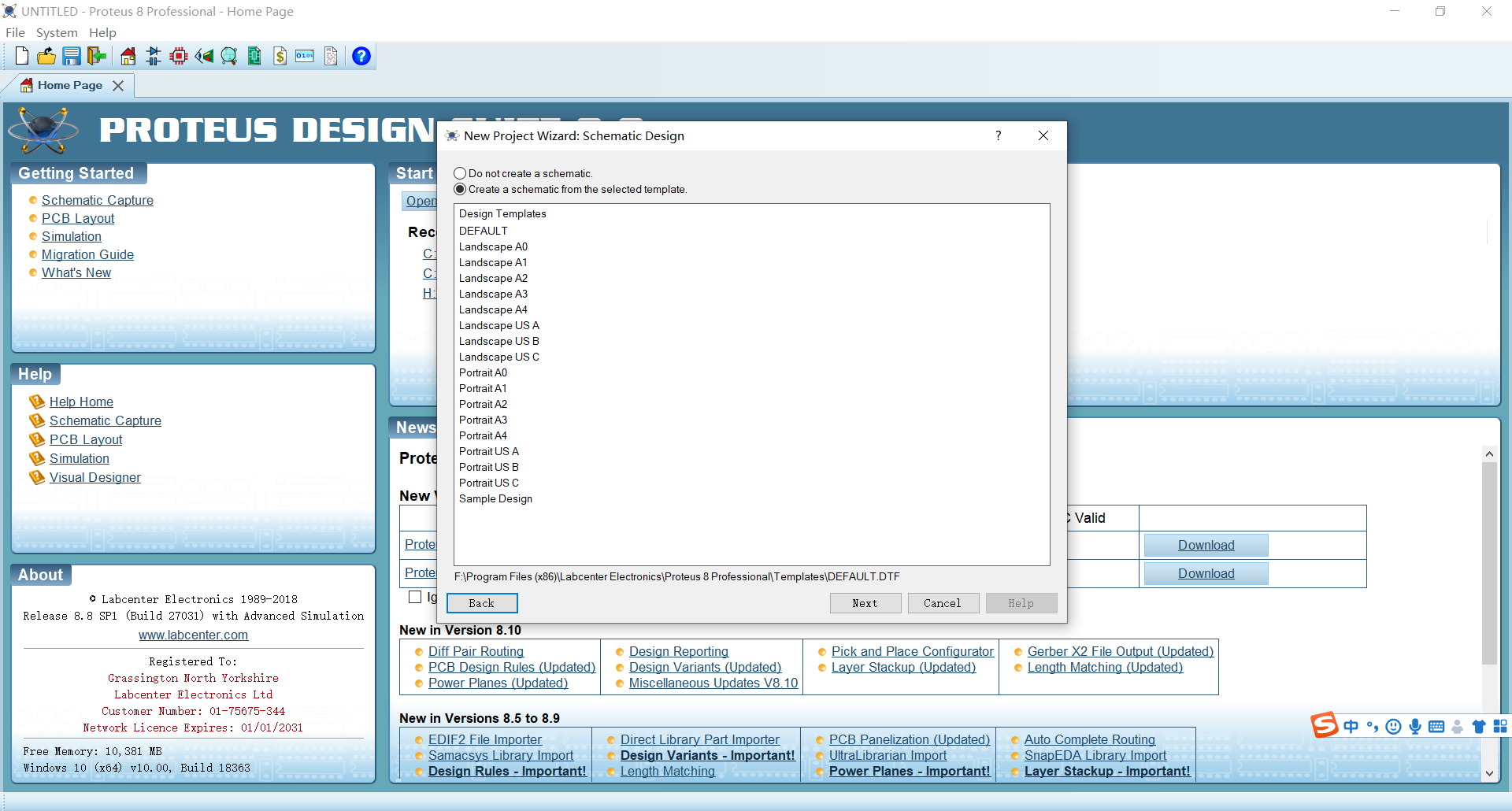

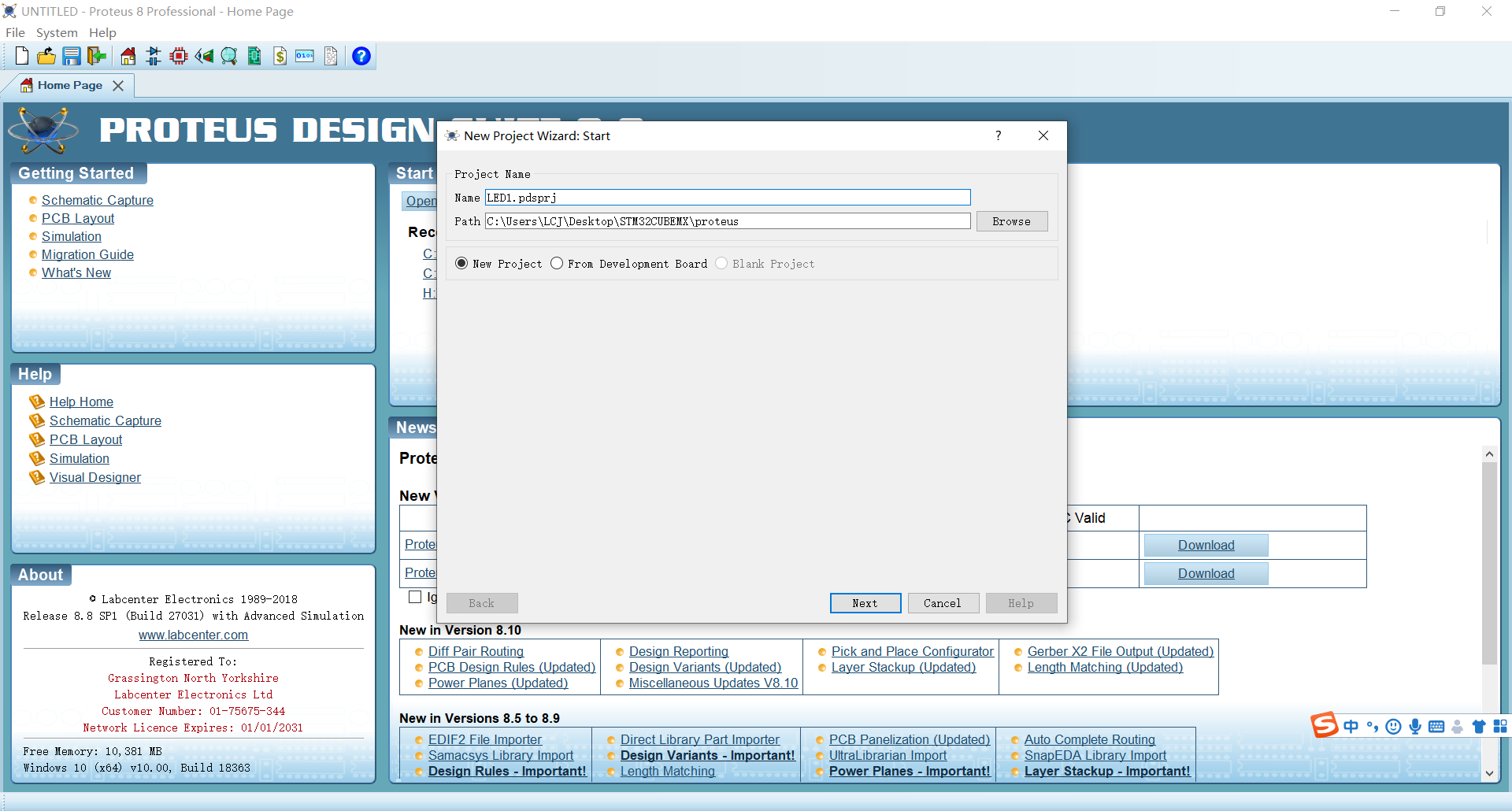

1.新建工程file->new project

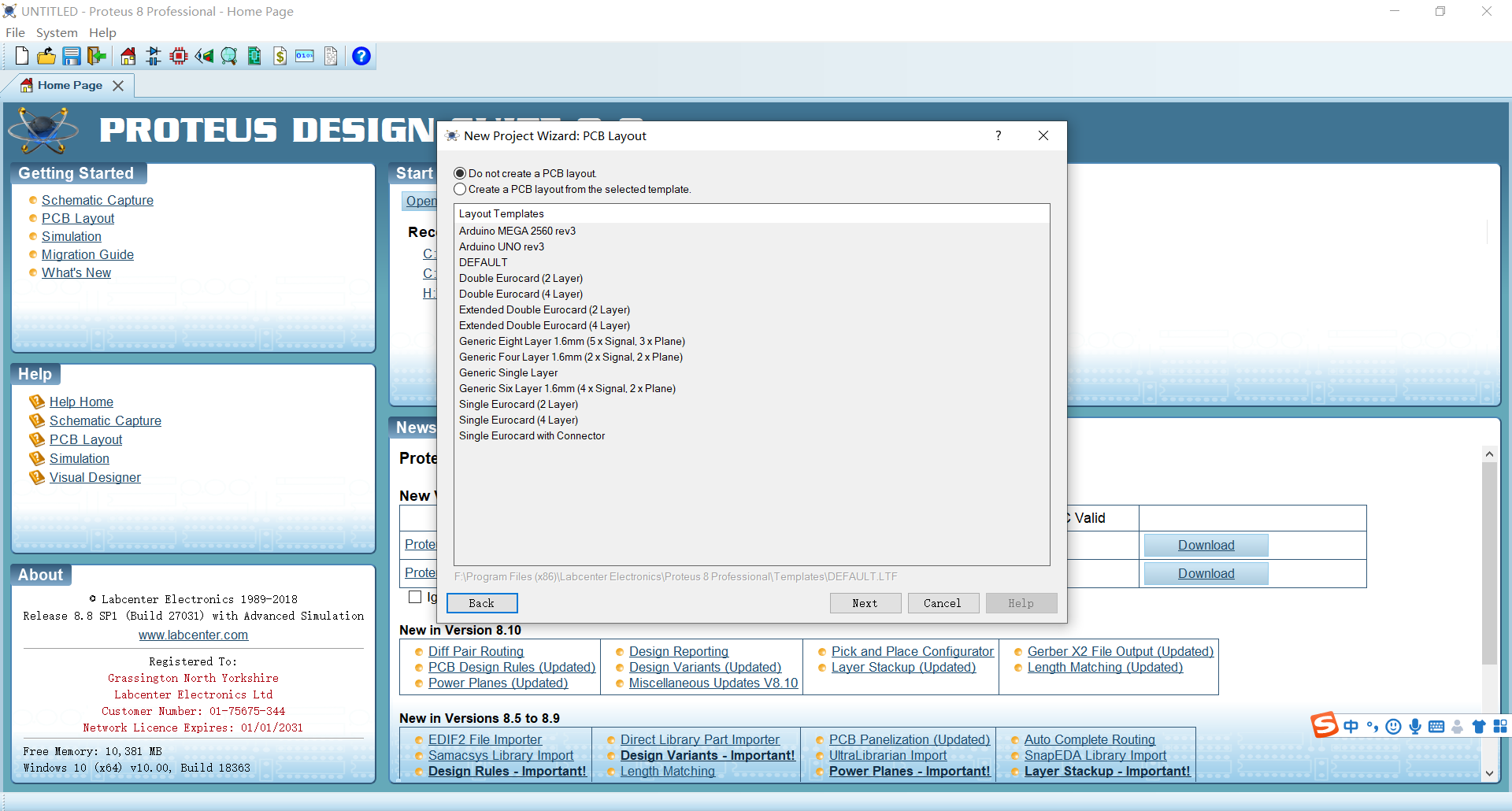

2.选择图纸大小，default就可以

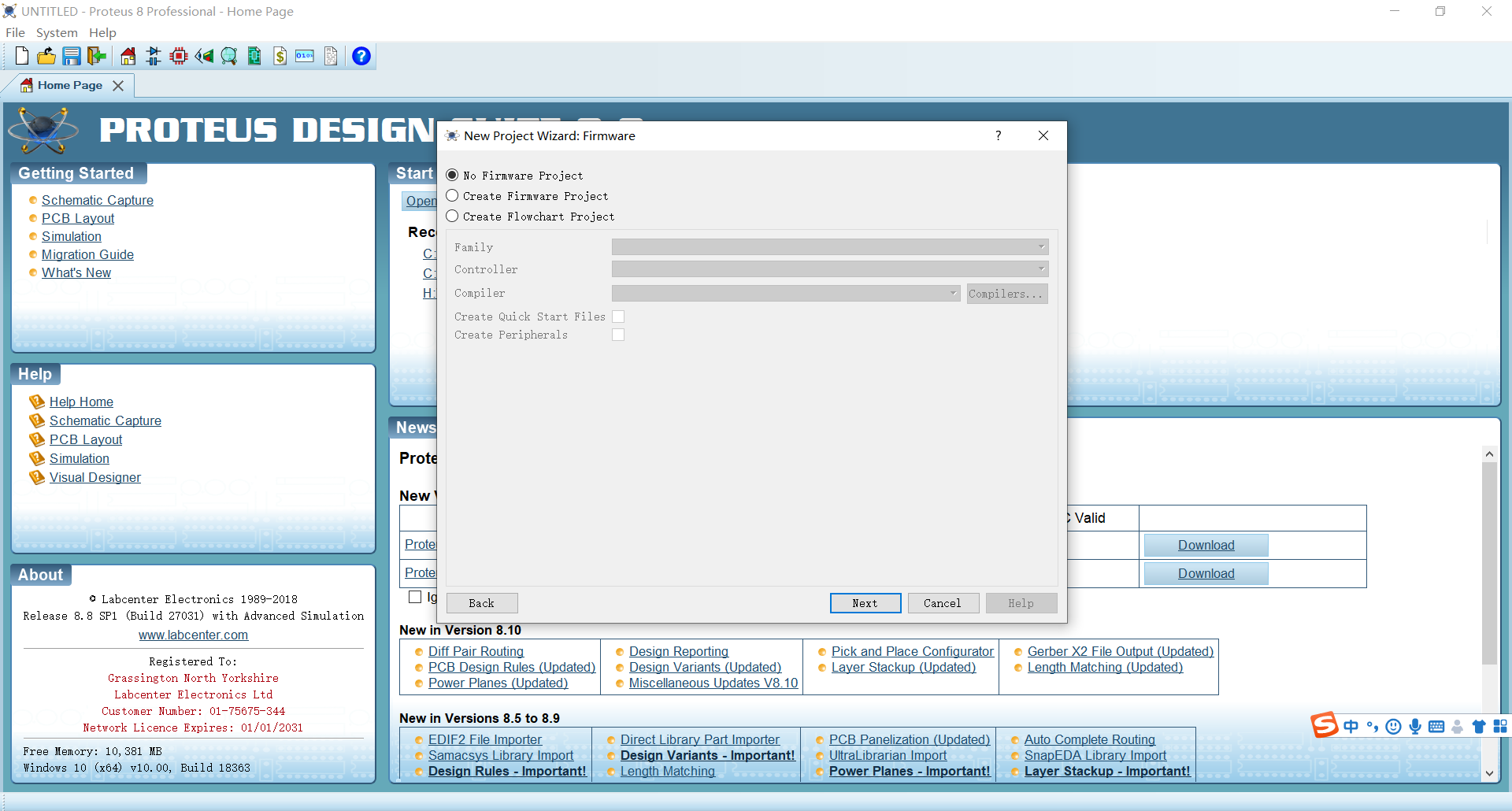

3.原理图选择空工程，就像VC创建空的工程一样

4.由于使用CubeMX 和Keil联合对STM32进行仿真，所以无需用Proteus进行开发

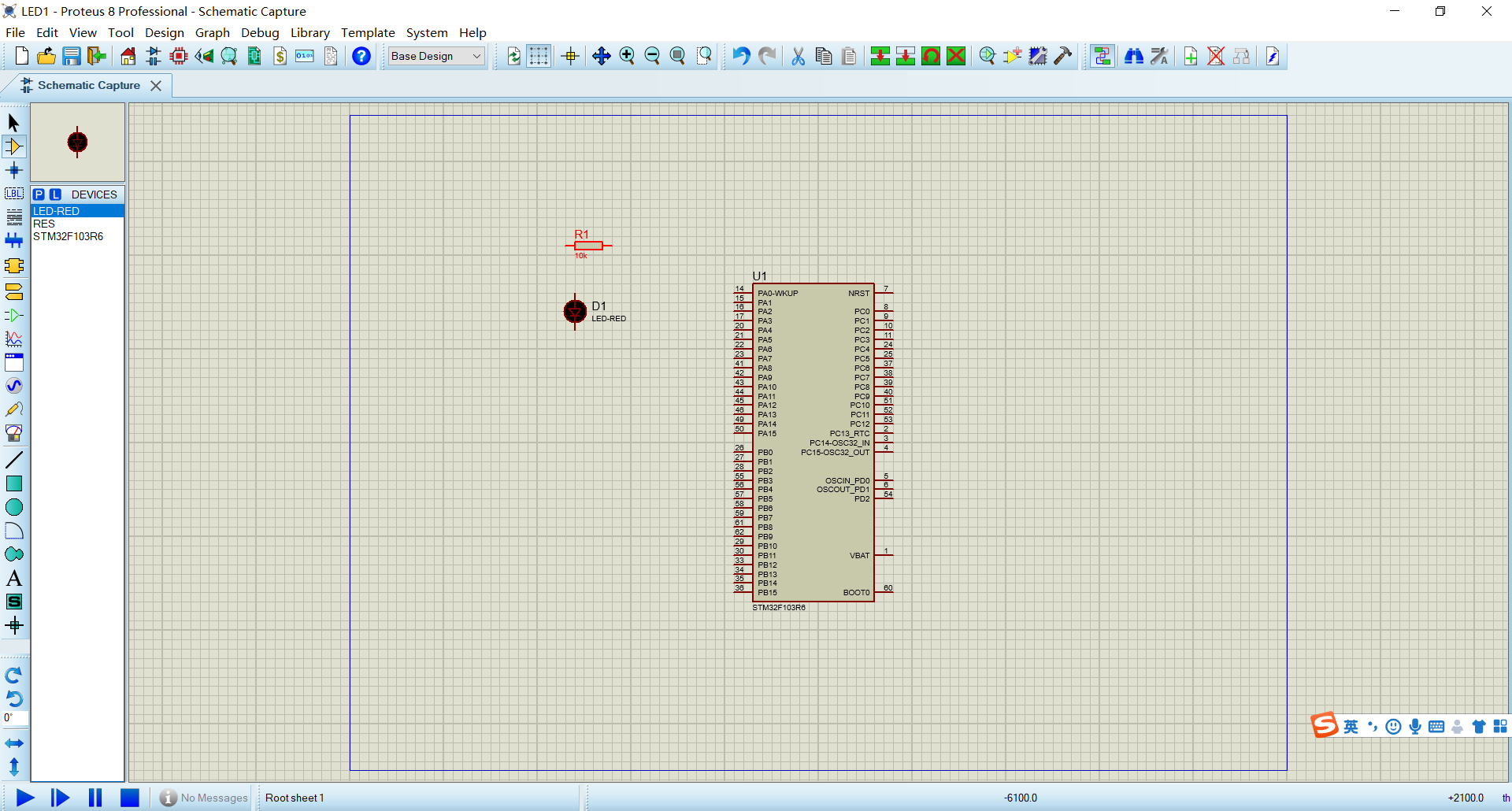

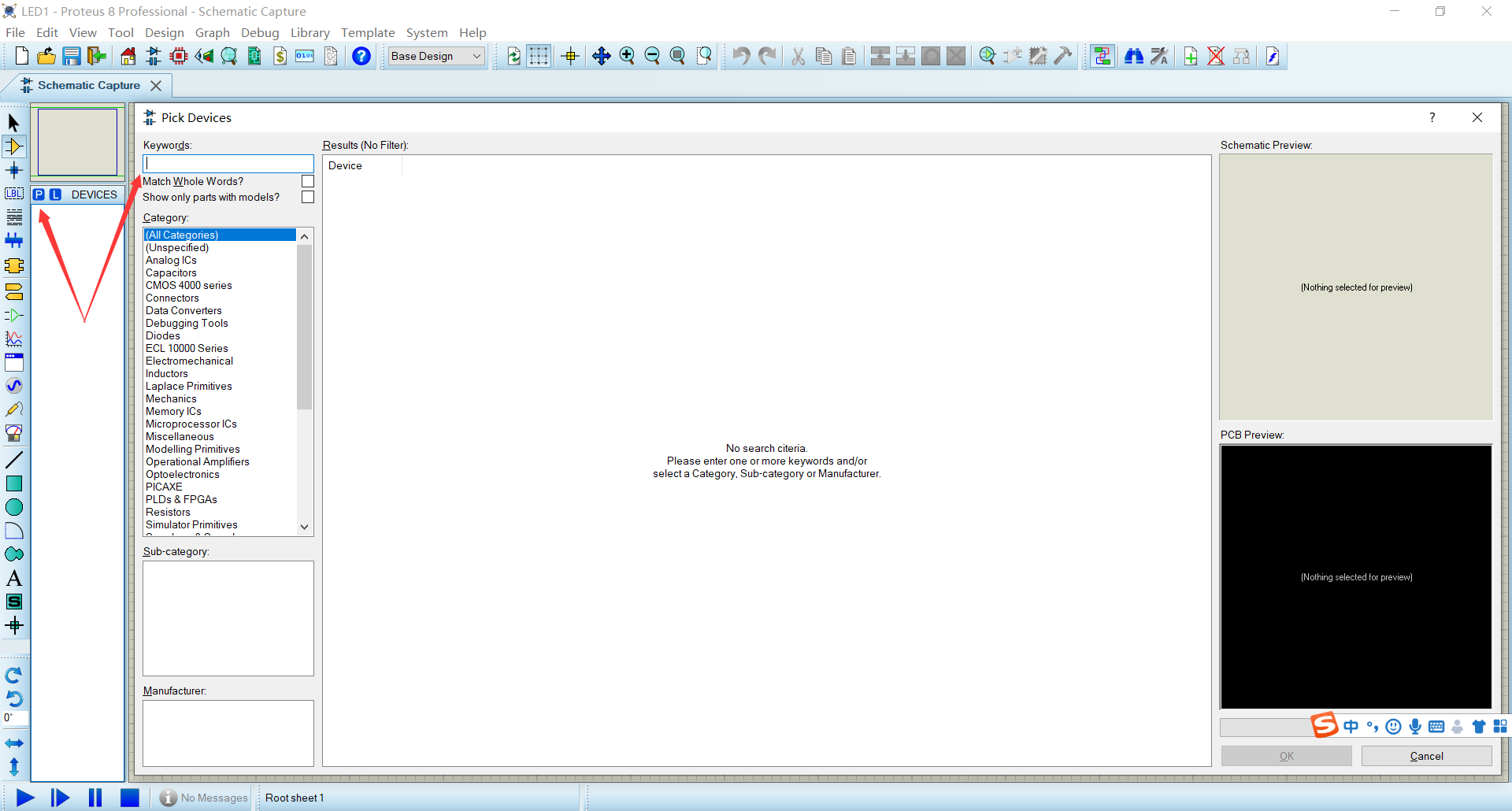

5.点击P找我们需要的部件。

6.添加部件

7.添加电源

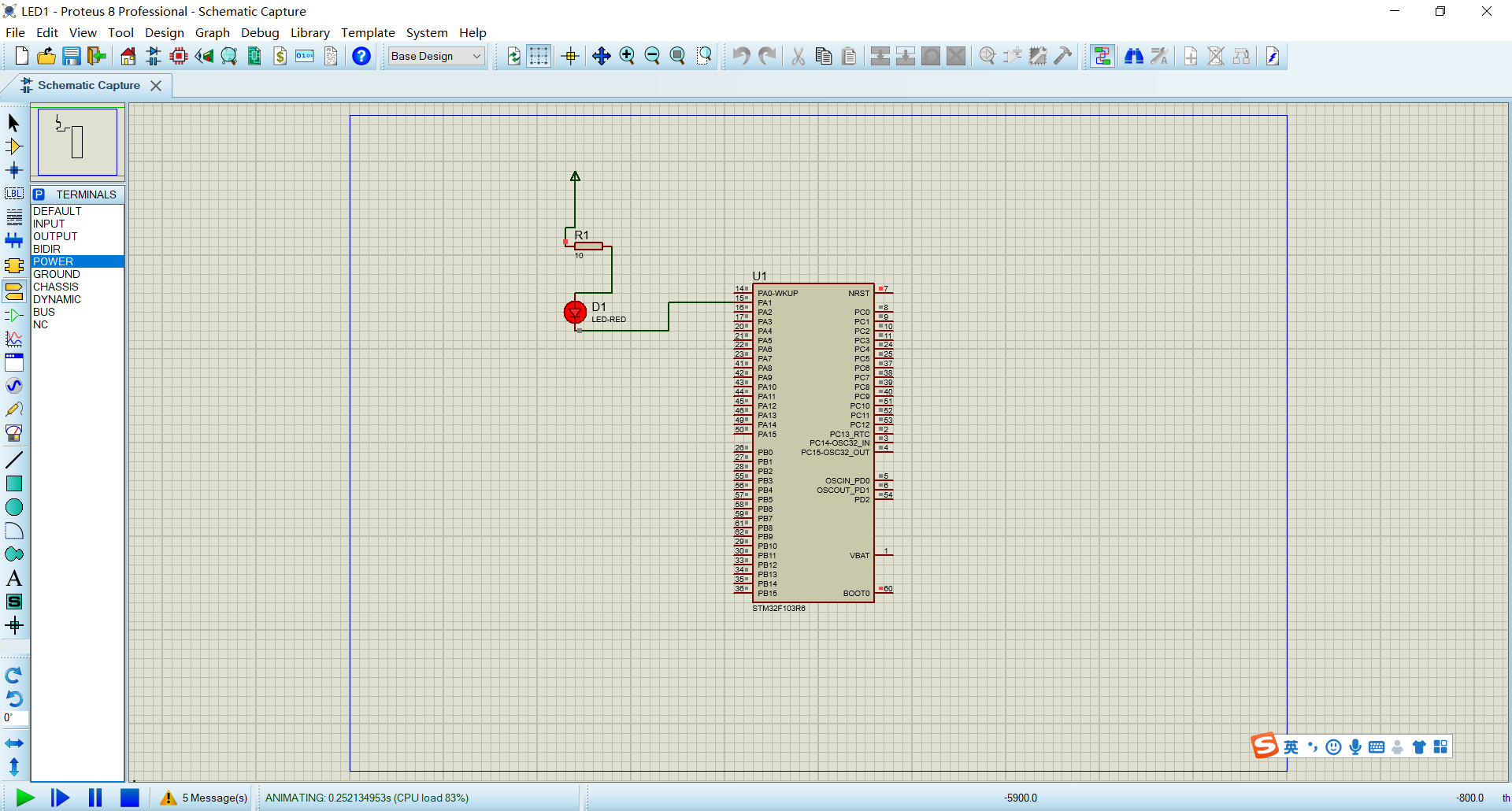

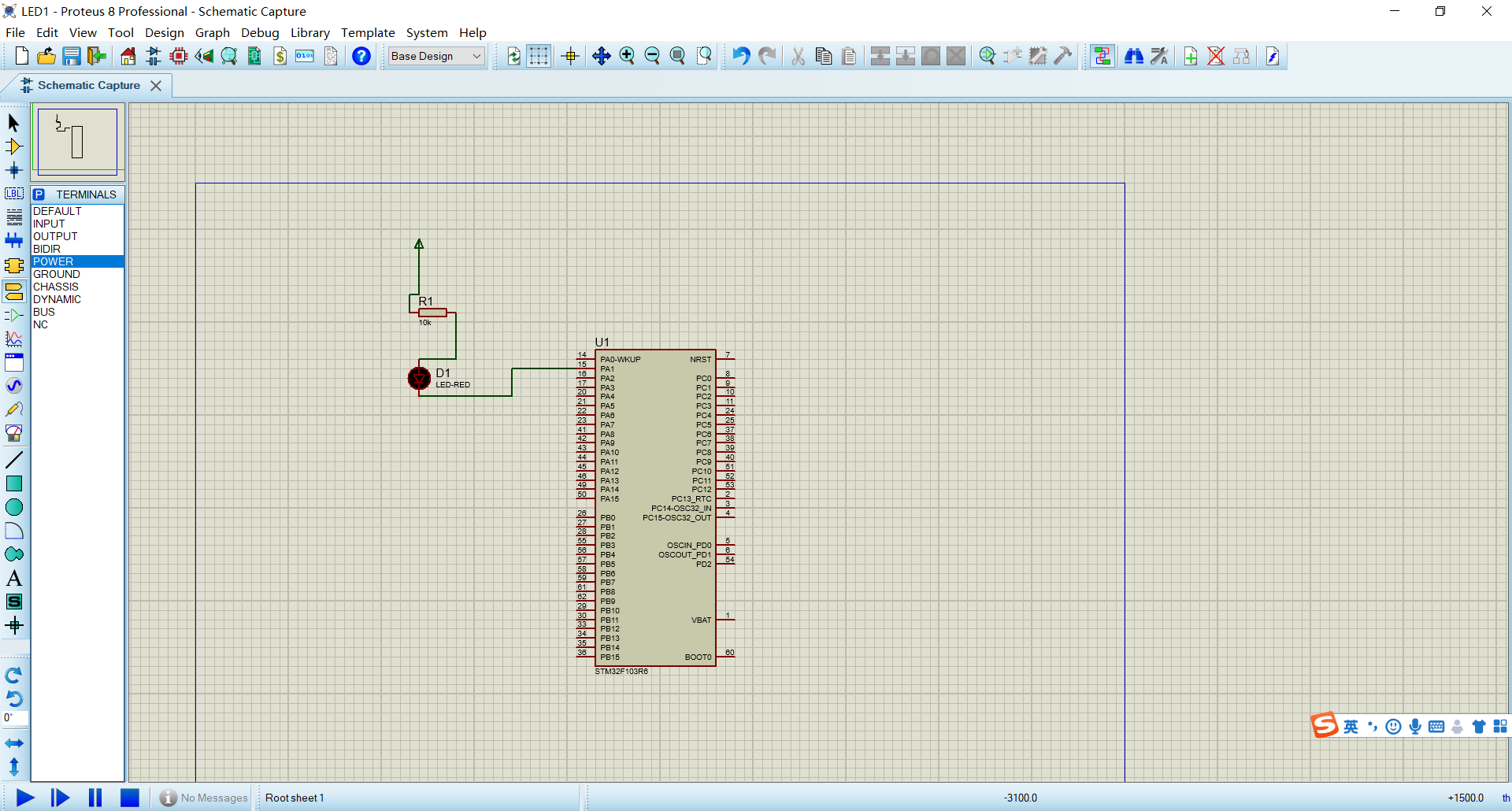

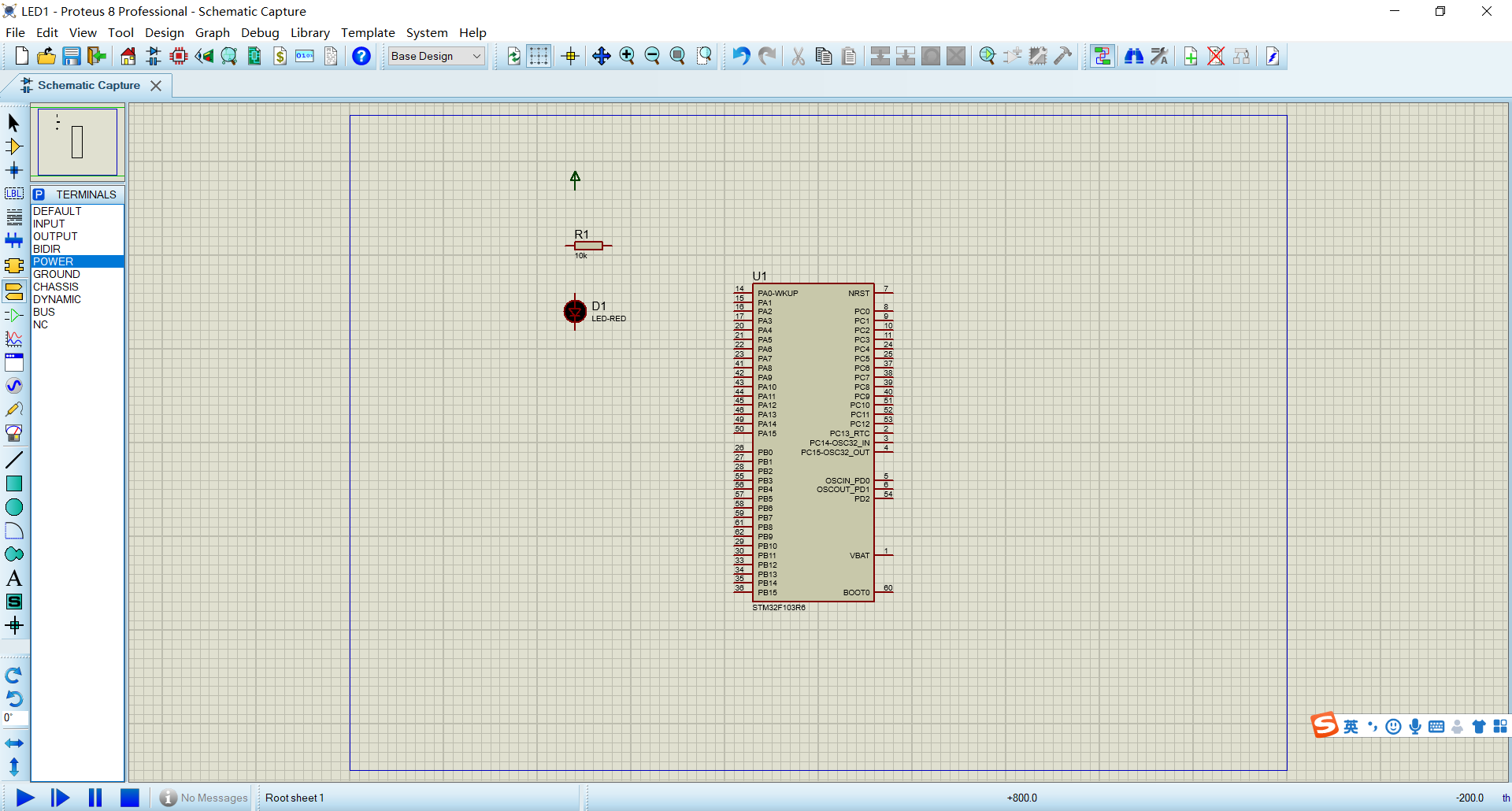

8.连线,将电阻10k改成10。

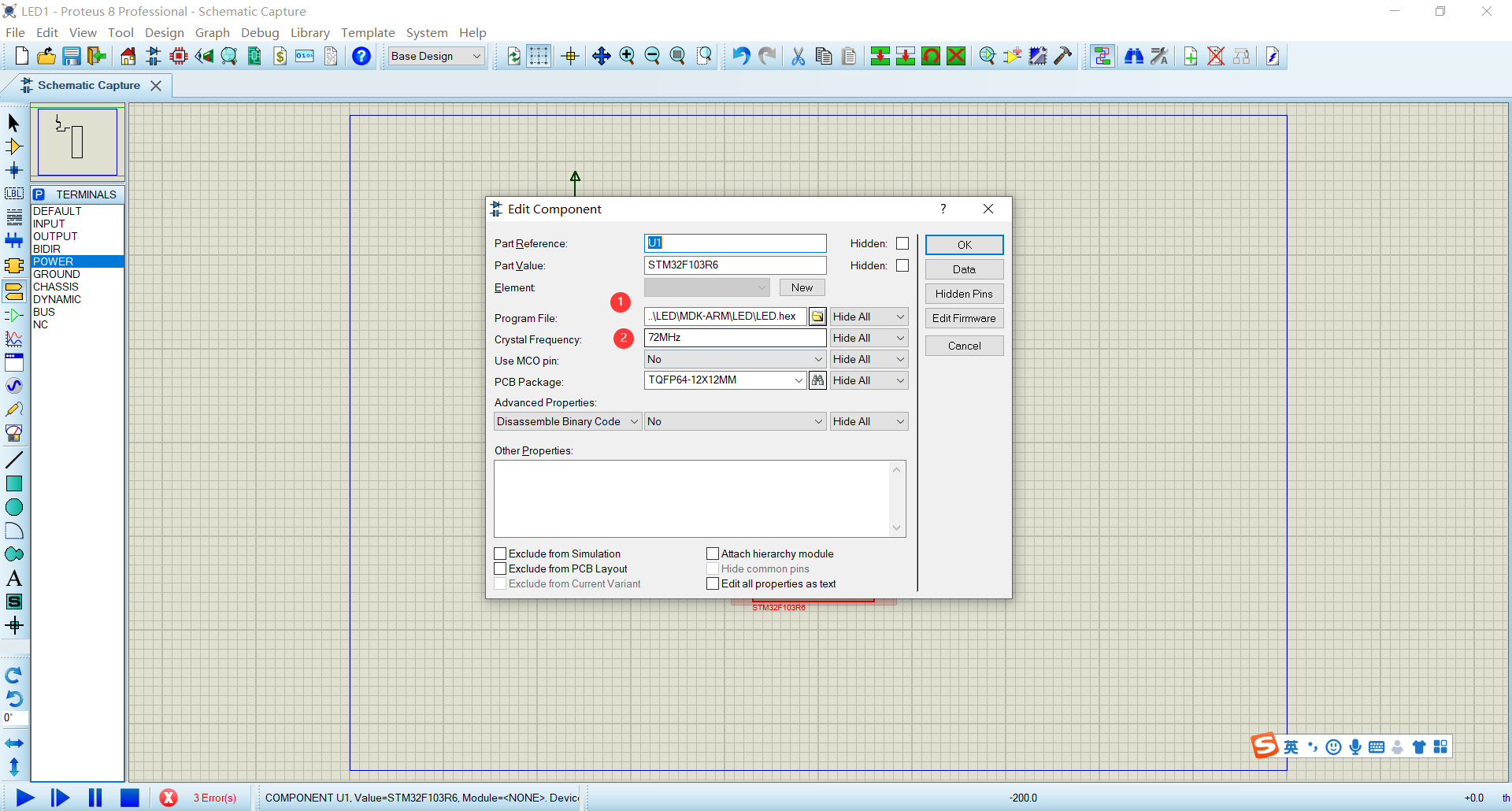

双击开发板，给开发板添加二进制文件。

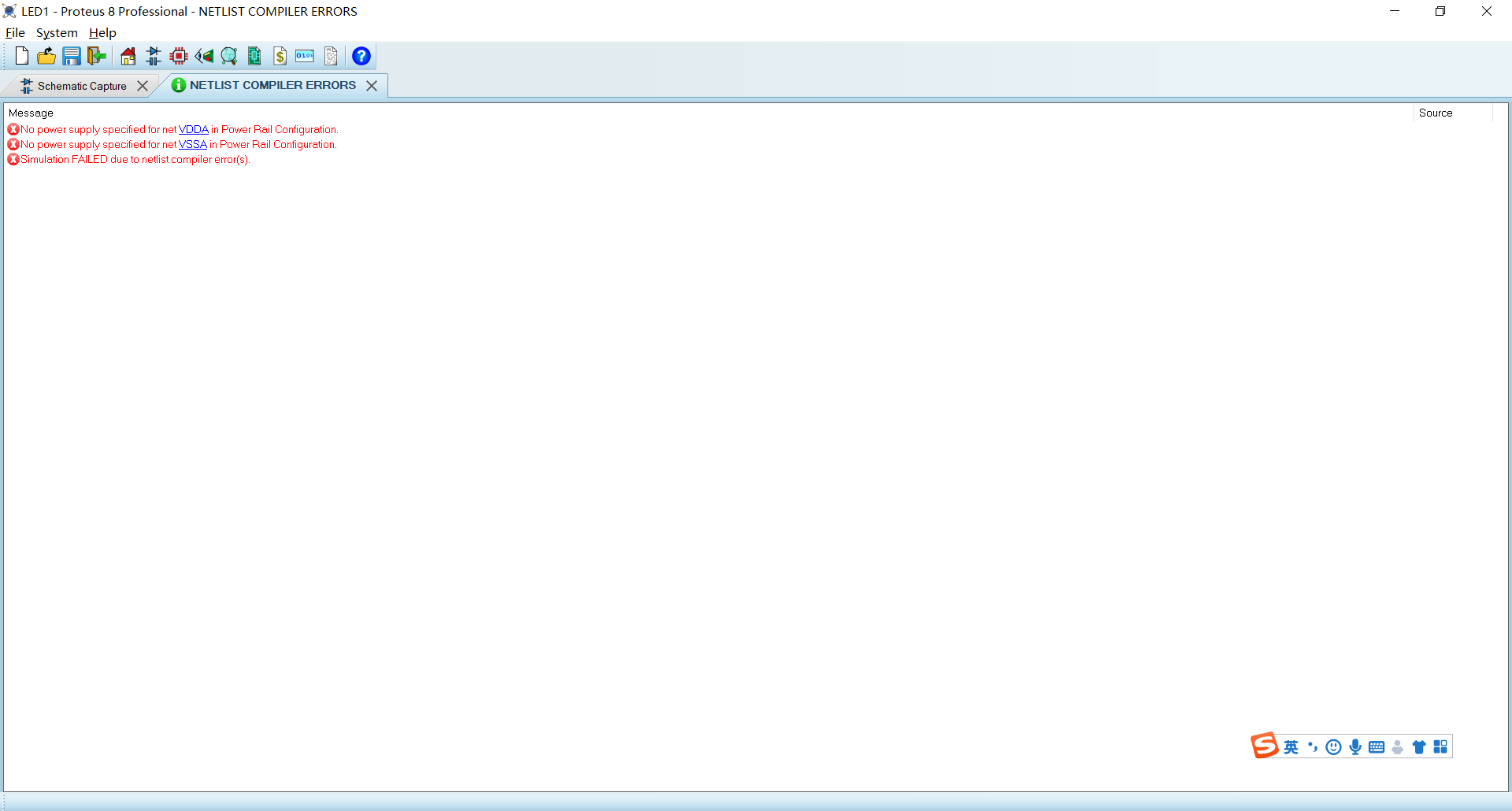

此时会产生错误，原因是未设置电源造成。

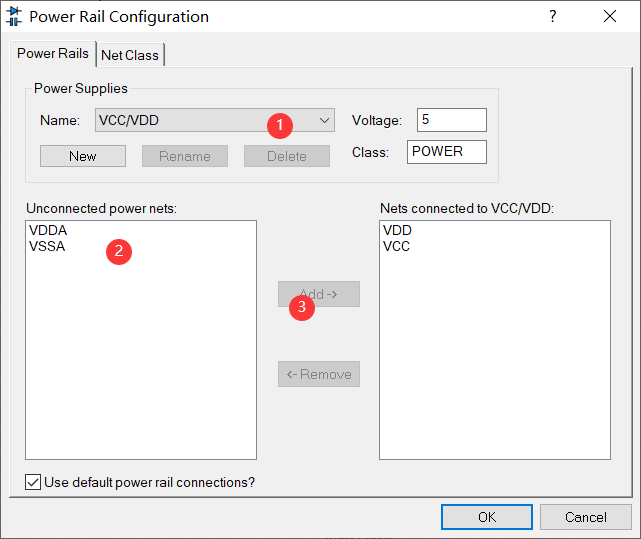

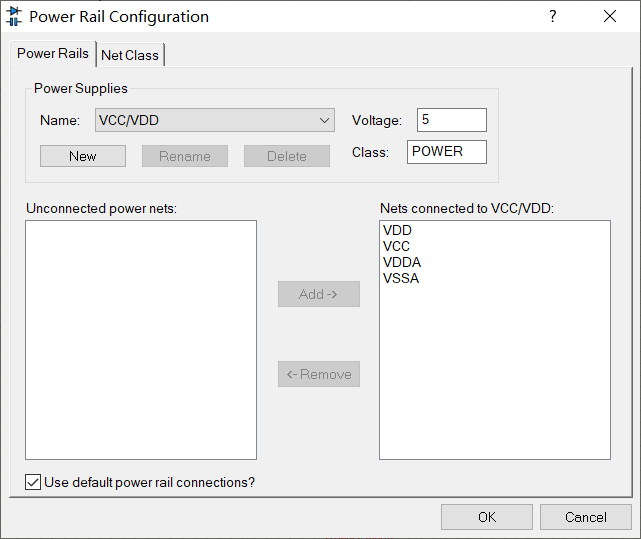

选择菜单栏Design->Configure Power Rails


最后就能实现LED灯的闪烁。
