定时 / 计数器的功能

  1. 计数：记录脉冲的个数，从而可以测量位移、速度、流量等物理量。
  2. 计时：通过已知频率的脉冲进行计数，可以实现精确计时。
  3. 产生PWM波：产生不同占空比的PWM波，实现数 / 模转换，从而可以对电机、开关电源等设备进行控制。

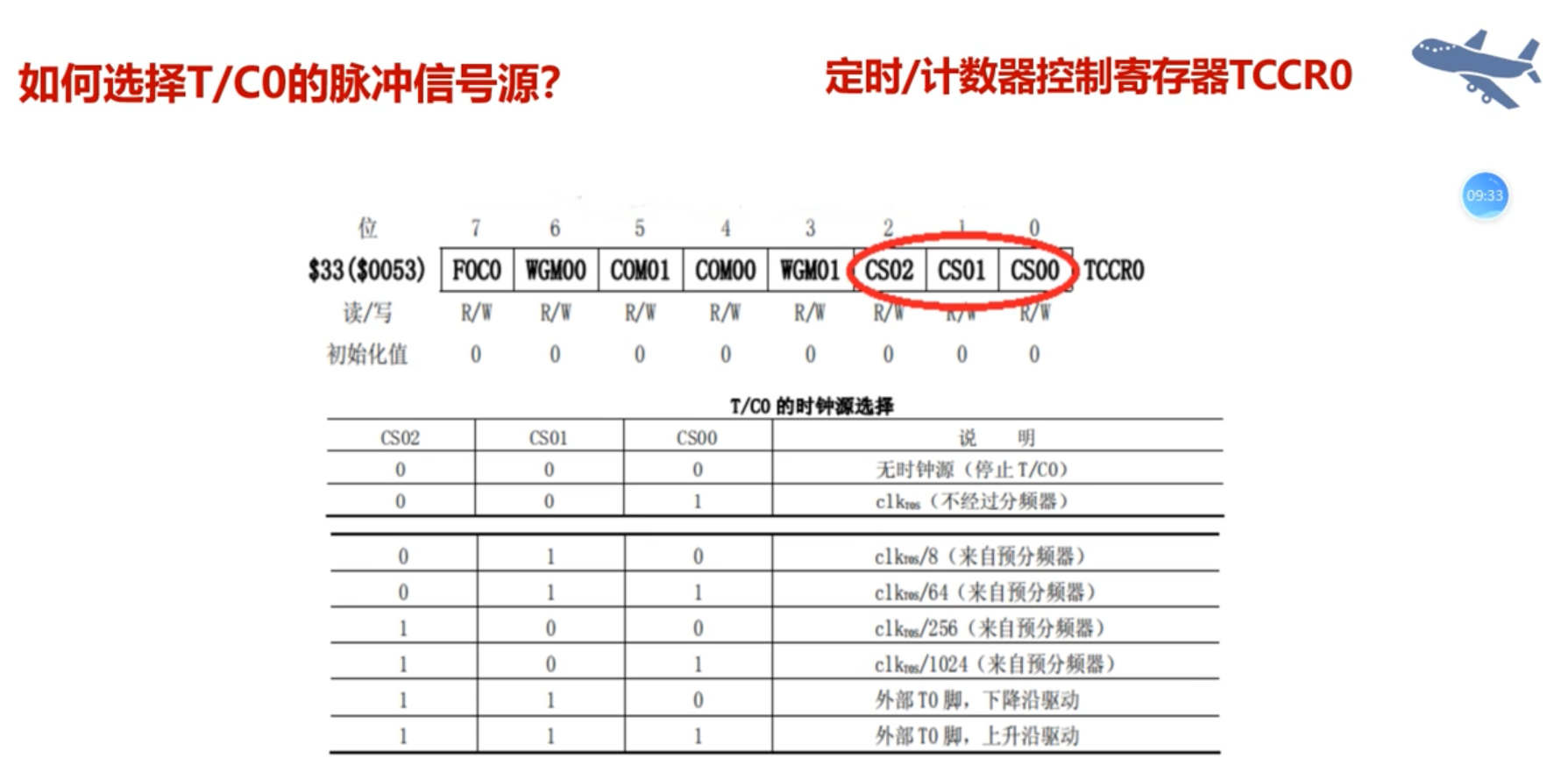

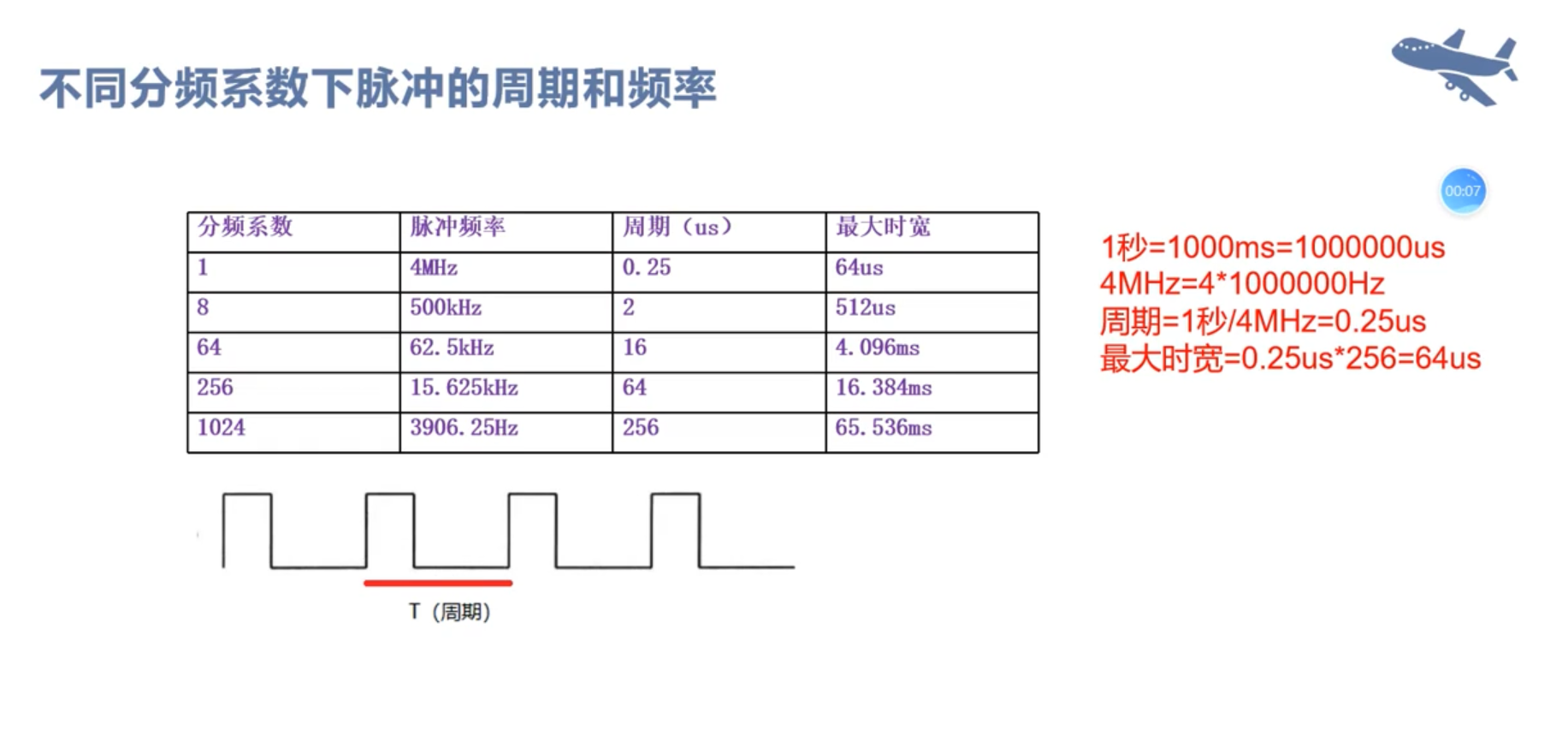

两种定时/计数器的脉冲信号源

  1. 外部脉冲信号源：从外部通过引脚进入单片机
  2. 内部脉冲信号源：由单片机内部脉冲振荡器产生

定时/计数器的四种工作模式与设定

模式 T / C0 工作模式 WGM01 WGM00
① 普通模式 0 0
② PWM、相位可调模式 0 1
③ CTC模式 1 0
④ 快速PWM模式 1 1

【嵌入式系统】定时 / 计数器及其应用嵌入式南方者的博客-

【嵌入式系统】定时 / 计数器及其应用嵌入式南方者的博客-

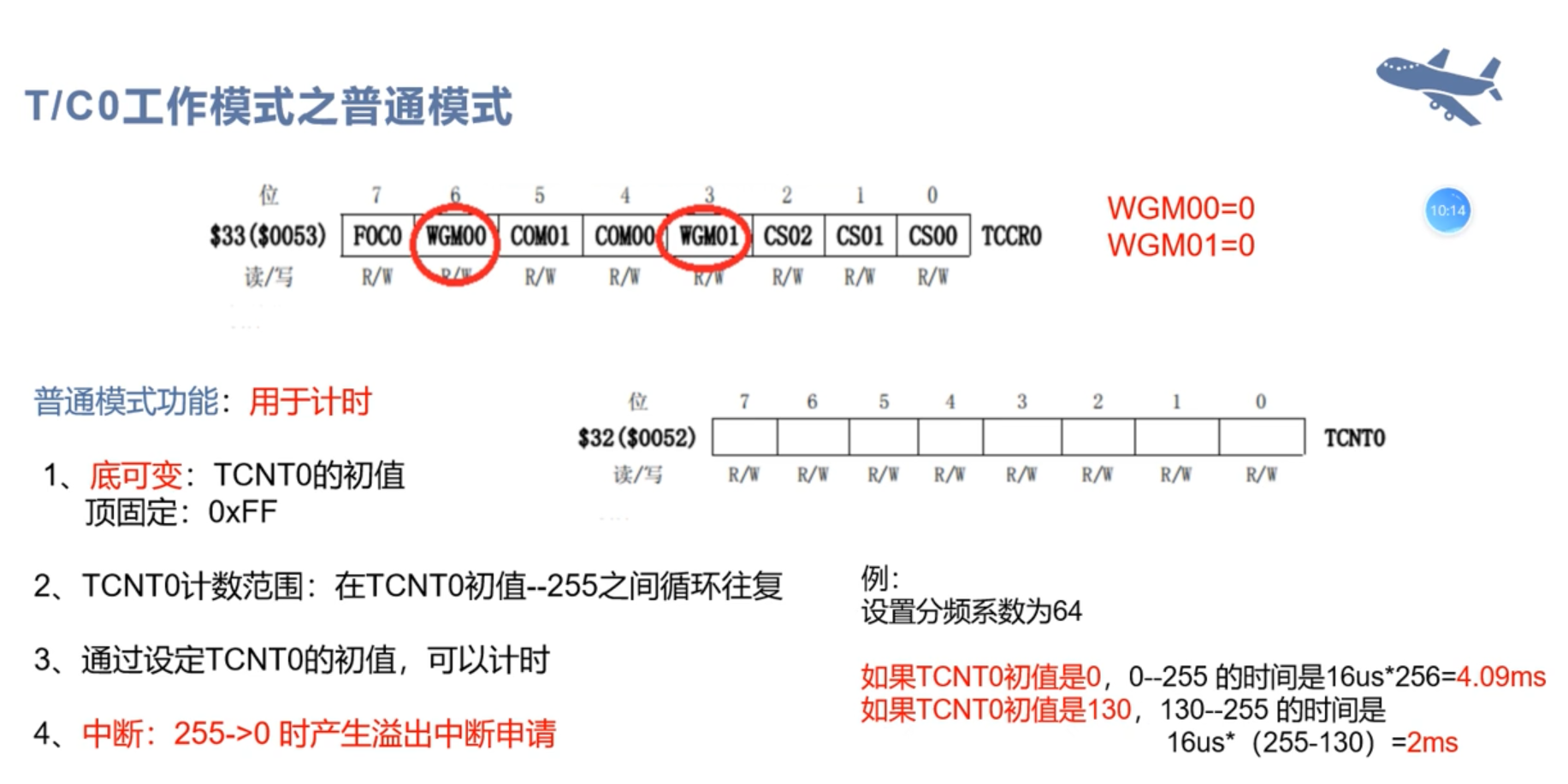

T / C0 工作模式之普通模式

【嵌入式系统】定时 / 计数器及其应用嵌入式南方者的博客-

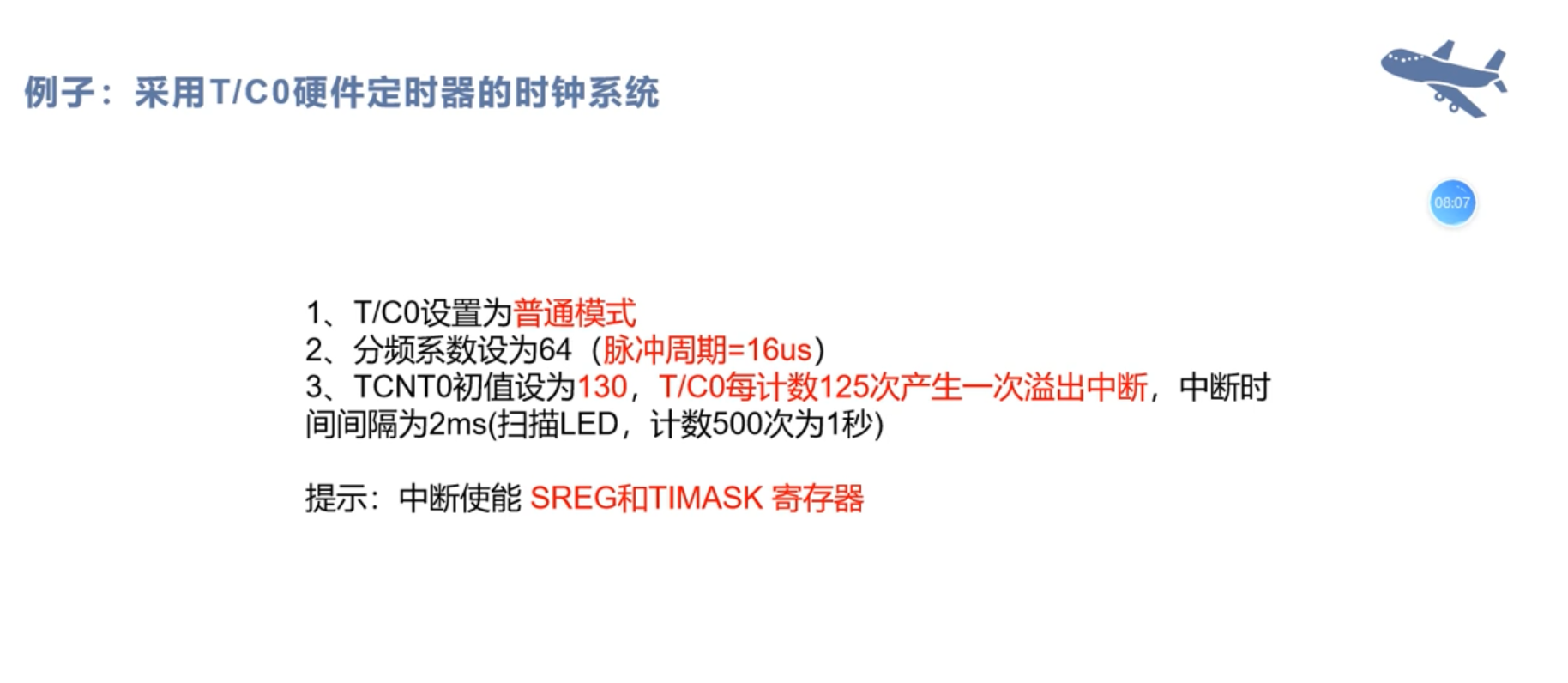

应用例子：
【嵌入式系统】定时 / 计数器及其应用嵌入式南方者的博客-

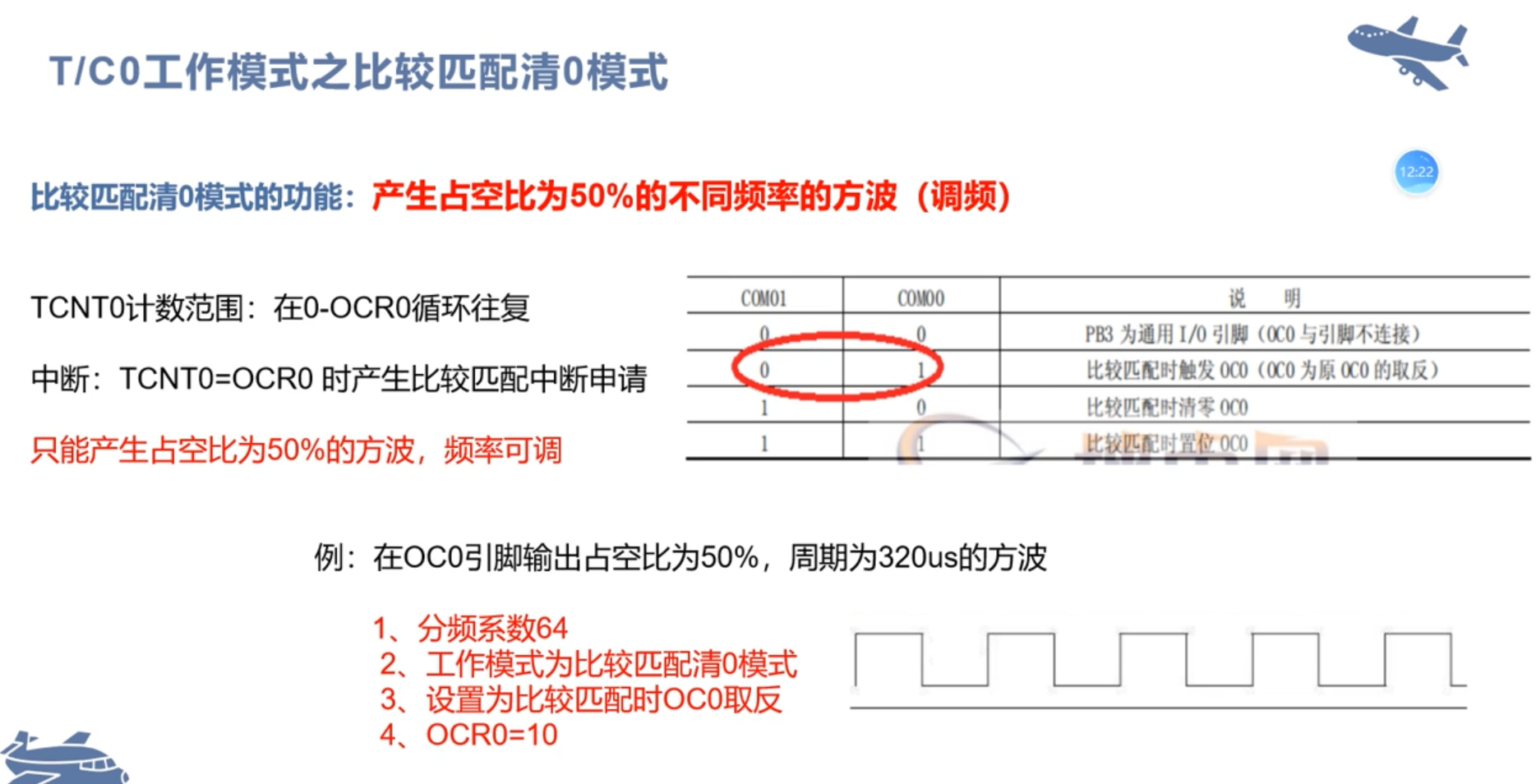

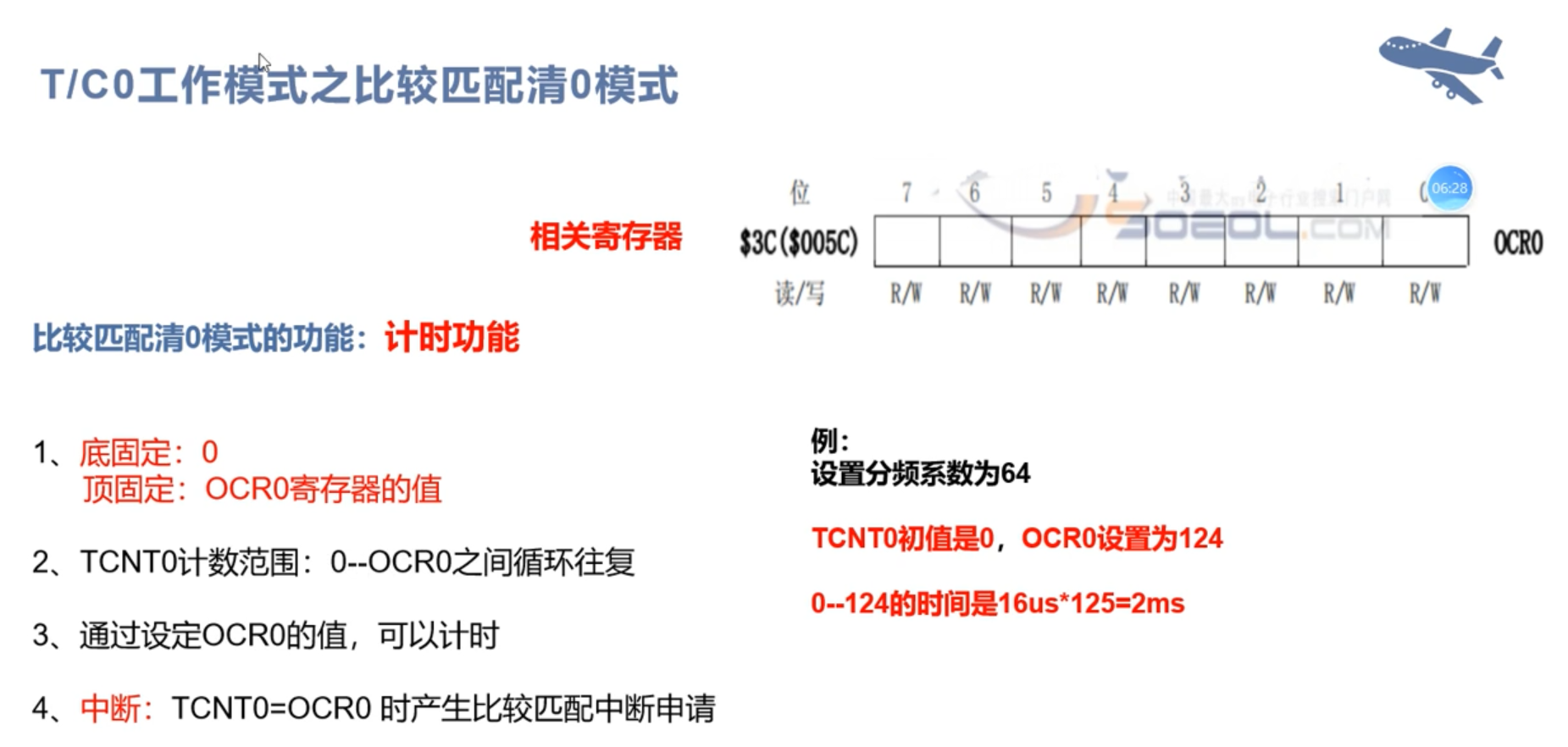

T / C0工作模式之比较匹配清0模式

WGM00 WGM01
0 1

功能：

  1. 计时
  2. 产生占空比为50%的不同频率的方波（调频）

1. 计时功能
【嵌入式系统】定时 / 计数器及其应用嵌入式南方者的博客-

2. 产生占空比为50%的不同频率的方波（调频）
【嵌入式系统】定时 / 计数器及其应用嵌入式南方者的博客-

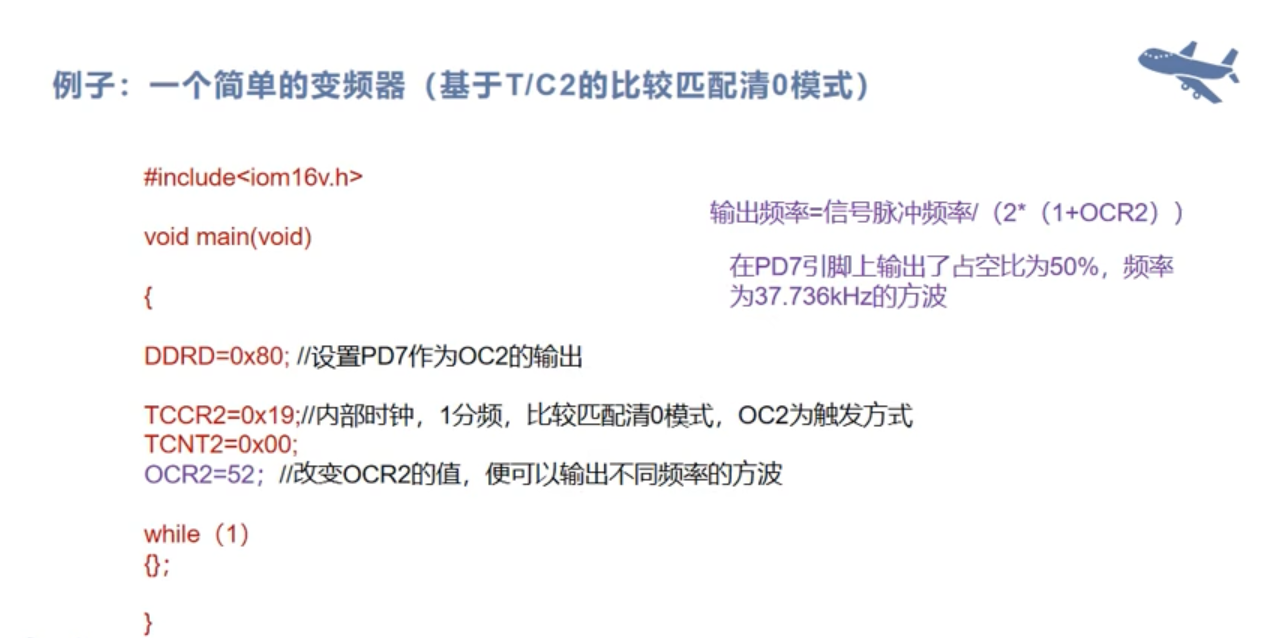

应用例子：
【嵌入式系统】定时 / 计数器及其应用嵌入式南方者的博客-

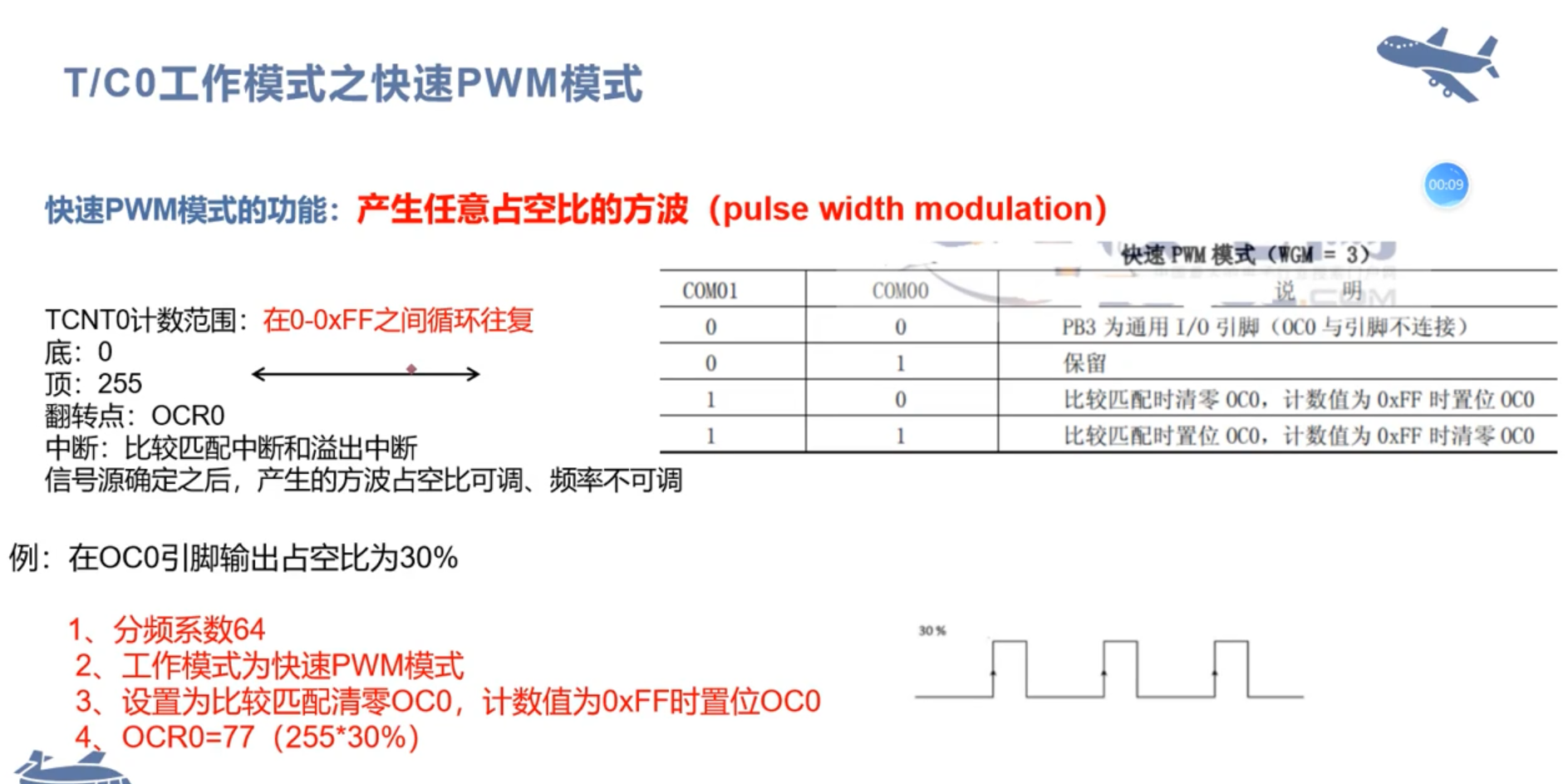

T / C0工作模式之快速PWM模式

【嵌入式系统】定时 / 计数器及其应用嵌入式南方者的博客-

发布了47 篇原创文章 · 获赞 39 · 访问量 2277
