FLV概述

	FLV（Flash Video）是比较流行的流媒体格式，由于其视频文件体积轻巧、封装播放简单等特点，很适合在网络上进行传输播放，目前主流的视频网站无一例外地使用了FLV格式，如bilibili、优酷。另外近几年html5较火，直播盛行。而flv在易传输、易封装等方面占据优势，使其成为直播媒体流的首选之一。

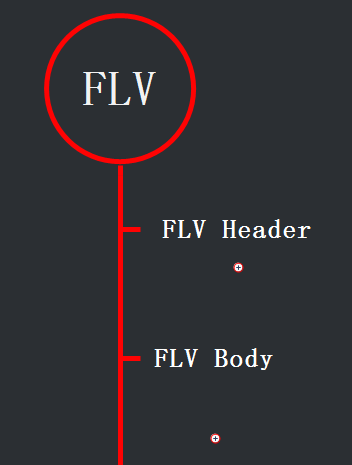

FLV是流媒体封装格式，我们可以将其数据看为二进制字节流。总体上看，FLV包括文件头（File Header）和文件体（File Body）两部分，其中文件体由一系列的Tag及Tag Size对组成。 如下图所示，基本的结构图。

FLV封装格式

FLV Header

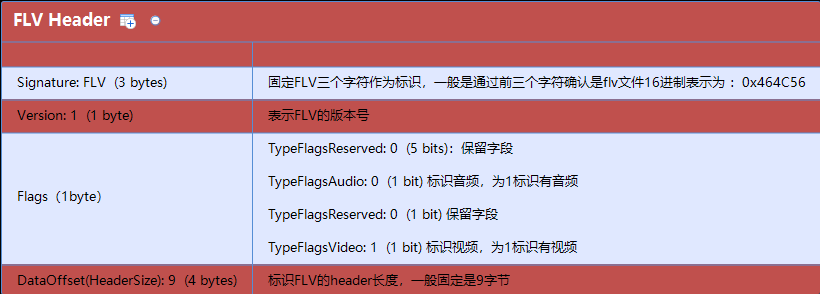

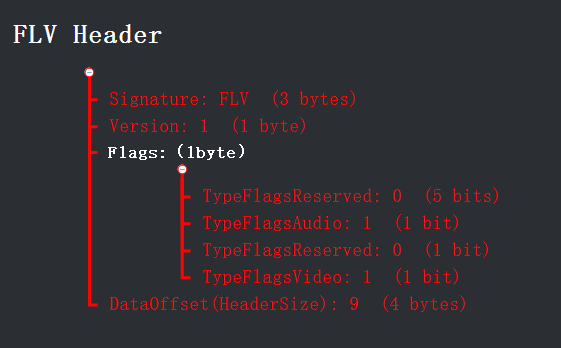

FLV Header 共占9个字节，按照如下顺序组合成 FLV 头部信息。详细结构如下图所示。

Signature(3bytes)+Version(1byte)+Flags(1byte)+DataOffset(4bytes)

上图直观展示了 FLV Header 的结构信息，下面将逐个字段详细介绍。

FLV Body

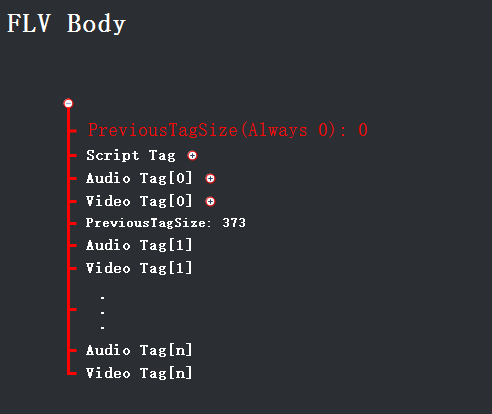

FLV Body是由一系列连续PreviousTagSize + tag构成。详细组成可以先看如下树形图。

从上图可以看出：FLV Body= PreviousTagSize+ Script Tag+Audio Tag[0] + Video Tag[0]+PreviousTagSize + ……+Audio Tag[n]+Video Tag[n]

详细的解释清看如下章节。

PreviousTagSize

PreviousTagSize顾名思义，指的是前一个tag的size，因此一个flv文件的第一个PreviousTagSize 大小总是为0。固定4个字节。tag有三种，分别如下图：

FLV Body中，tag分为三类，如上图所示，其中Script Tag只在flv开头出现，一个flv文件中只出现一次。Audio Tag和Video Tag是真正的音频和视频数据载体，在整个body中交替出现。以下将详细讲解每个tag的属性和注意事项。

Script Tag

每个Tag都是由Tag Header和Tag Data组成，如图所示，Tag结构图。

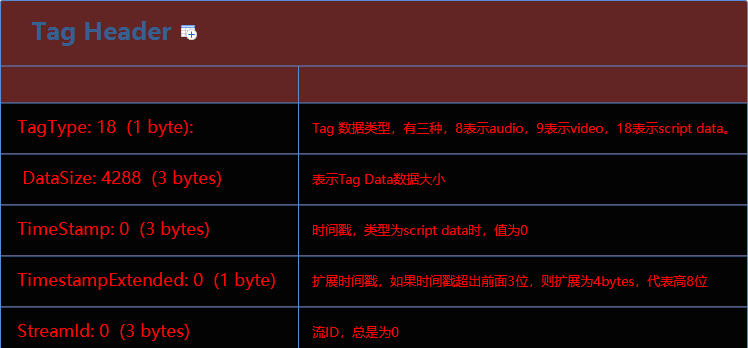

其中Tag Header结构都是一样的，用于区分每个Tag所携带的数据类型，如下结构图。

可以看出，TagType字段，标记三种不同类型，分别是audio、video、script data。其中每个字段的详细介绍，见下面表格。

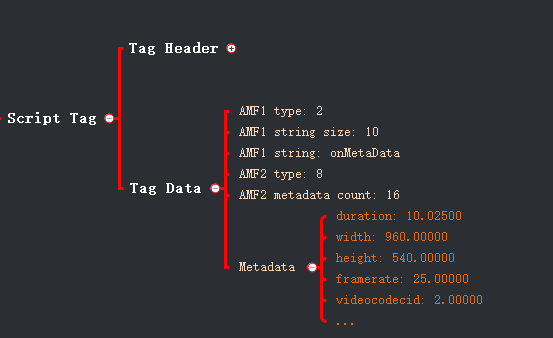

接着讲解Script Tag，它表示控制帧信息，存放关于FLV视频和音频的元数据，如：duration、width、height等。通常该类型Tag会跟在File Header后面作为第一个Tag出现，而且只有一个 。其结构如下图所示。

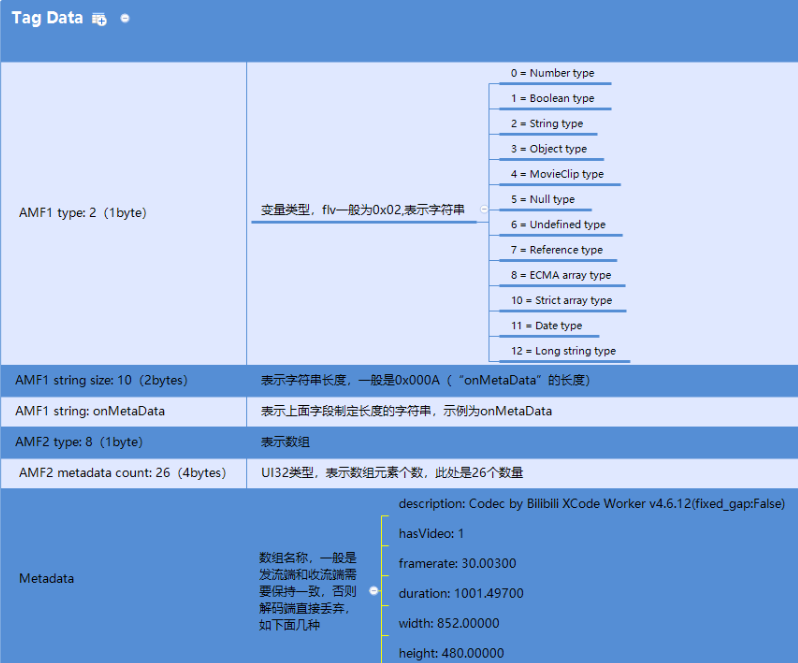

其中，Tag Header已经在上文中介绍过了，此处不再赘述，只介绍Tag Data，详细请看如下表格。

Video Tag

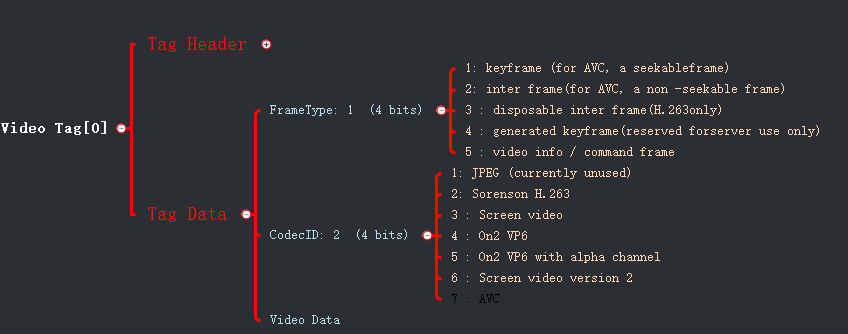

video tag :表示video数据，同样包括Tag Header和Tag Data数据，其中Tag Header同样在上文已经讲过，其中TagType=9，此处只讲Tag Data。其组成结构如下图所示。

上图可以看出，Video Tag Data结构非常简单，只有三个字段，如下表格清晰的列出了每个字段的解释。

上表清晰的总结了Tag Data的每个字段值，那么为什么要给Video Data标记红色呢？那肯定是有原因的。从上表可以看出，CodecID取值各不相同，其中CodecID=7时，表示AVCVideoPacket格式的数据，这种格式比较特殊，有自己专门的格式：

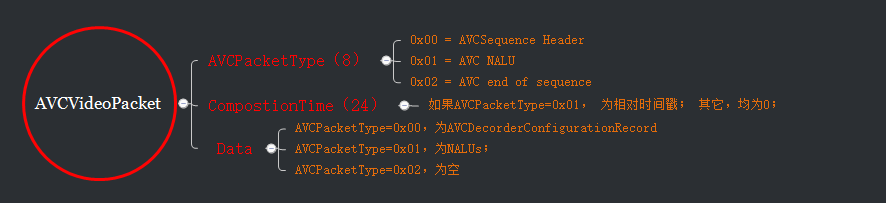

AVCVideoPacket 格式：|AVCPacketType（8）|CompostionTime（24）|Data|

数据格式详细解释如下图所示。
以上就是Video Tag组成属性的详细解释。下面开始看Sudio Tag的内容。

Audio Tag

audio tag：表示audio数据 ，其组成同样是Tag Header和Tag Data，同样Tag Header已经在上文做过讲述，其中TagType=8，此处只讲Tag Data部分。其组成结构如下图所示：

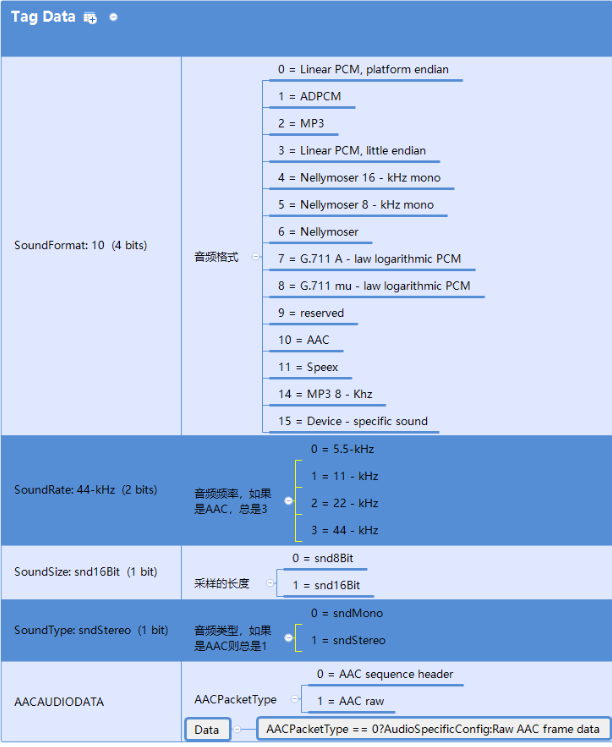

其中每个字段的解释，可以参考如下表格：

以上是audio Tag每个属性的详细总结，精确到字节、位，可以直接对着流程图解析。

写在结尾

从事音视频流媒体开发已经两年了，今天是第一天总结的第一篇像样点的流媒体相关的文章，之前本来是要输出的，因为俗事缠身，又因经常加班，公司内网不好输出文章，晚上回到家又比较晚，就一拖再拖，一直到今天了。

最近做一个直播项目，采用http-flv传输模式，正好用到了flv的解封装。因此才下定决心，将开发中的手稿总结成文。在我遇到的流媒体类型中，flv是最“和善”的一种，封装格式简单，传输效率较高。与http搭配，延时很小，做直播很适合。本文只是简单地总结了一下flv的格式定义等信息，并没有通过贴出相应的解封装代码，可能看起来比较空洞。因为项目还没做完，所以等项目结束了，会专门补发一篇flv解封装的文章，作为本文的“佐证”。

本文通过分解思维导图“树形结构”来展开阐述，完整的思维导图也同步上传到我的资源，有需要的可以免费下载。在博主开发中，遇到一款非常友善的工具“FlvAnalyzer”，快速的协助我完成了flv的转封装，但是不知道这款工具的开发者是哪位大神，在此先表示衷心的感谢。这款工具同样上传到我的资源中，免费给需要的同学使用。如果阅读本文发现有错误，请随时联系博主修改完善；如果本文对你有助，请关注我，相互学习，共同进步！
