这是我观看了b站up做的笔记

一. 概述

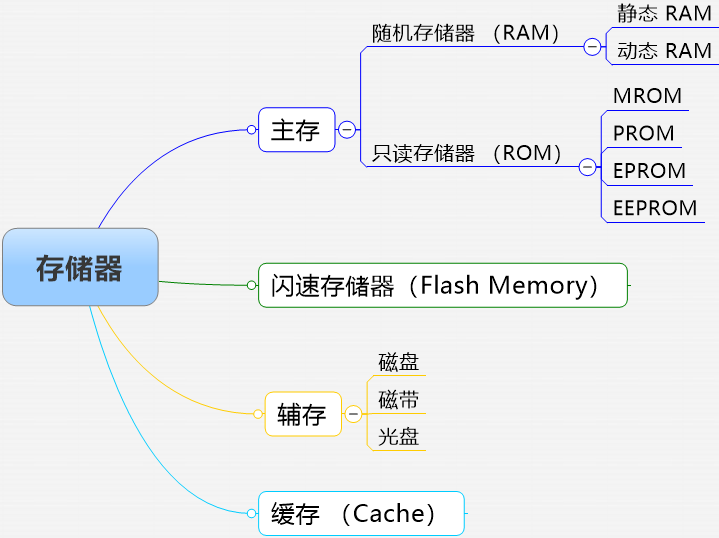

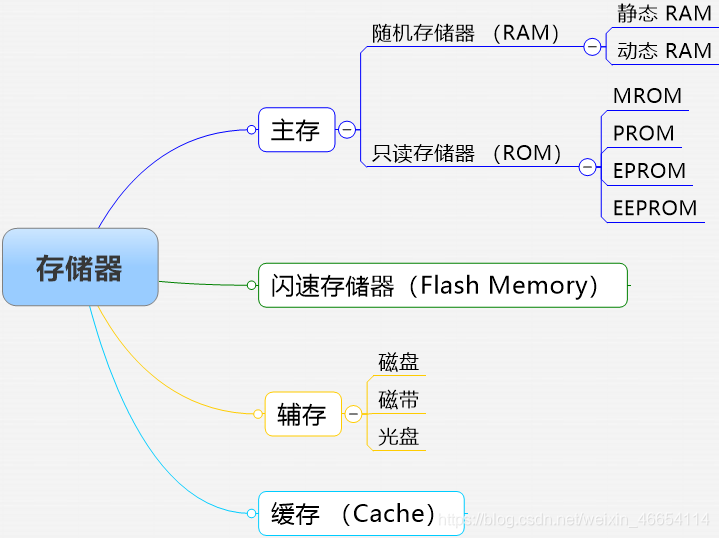

分类：

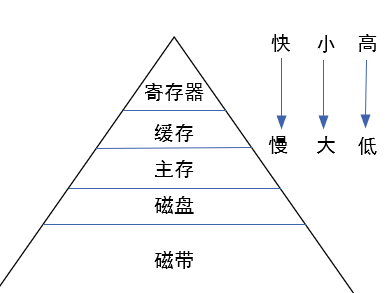

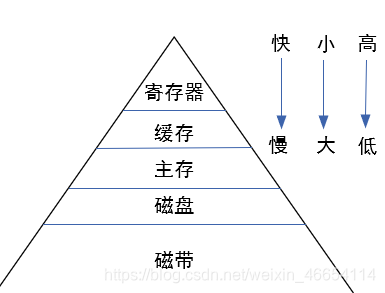

层次结构：

1. 性能指标：速度，容量，位价（每位价格）。

2. 存储层次结构：
   （1）缓存-主存层次：解决CPU和主存速度不匹配问题。
   （2）主存-辅存层次：解决容量问题。

二.主存储器

1.概述

1. 基本组成： 存储体（大楼）–存储单元（房间）–存储元件（床位）– 0 / 1（无人/有人）。
2. 主存中存储单元地址的分配： 主存个存储单元的空间位置是由单元地址号来表示，地址总线是指出储存单元地址号，由地址号可以读出写入一个储存字。
3. 技术指标：
   （1）存储容量 ：指主存能存放二进制代码的总位数，也可用字节总数 来表示。
   存储容量=存储单元个数 x 存储字长
   存储容量=存储单元个数 x 存储字长/8
   （2）存储速度 ：由存取时间和存储周期来表示。

2. 半导体储存芯片

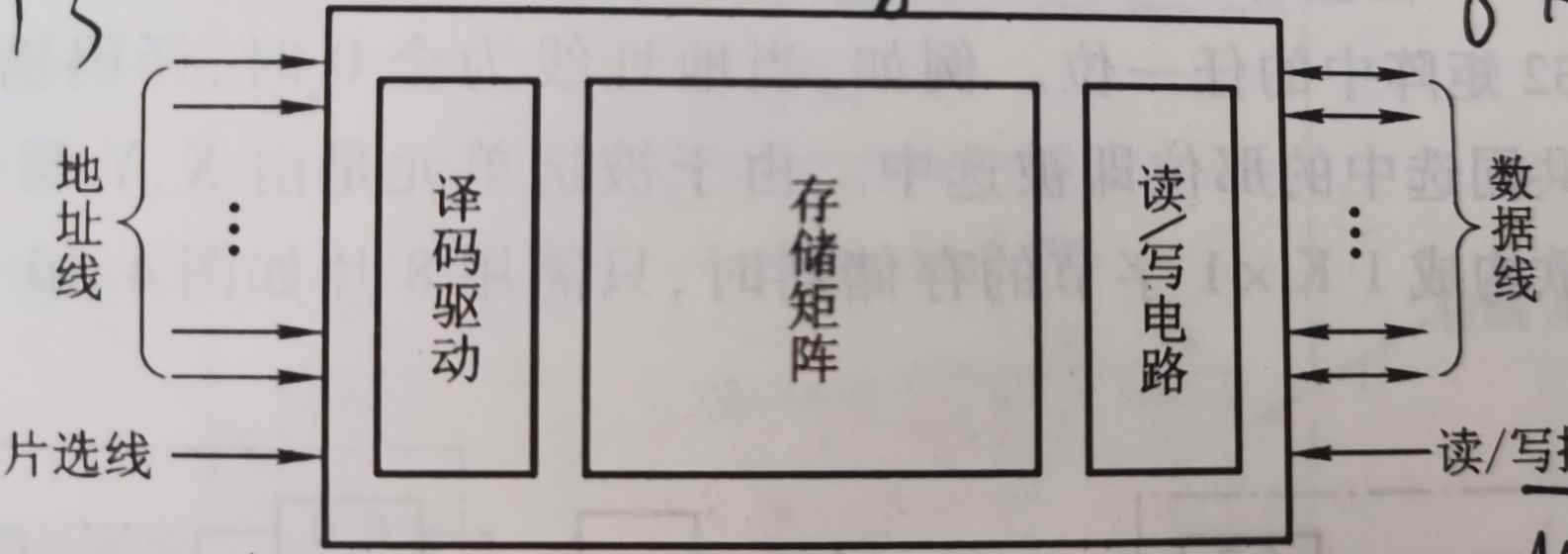

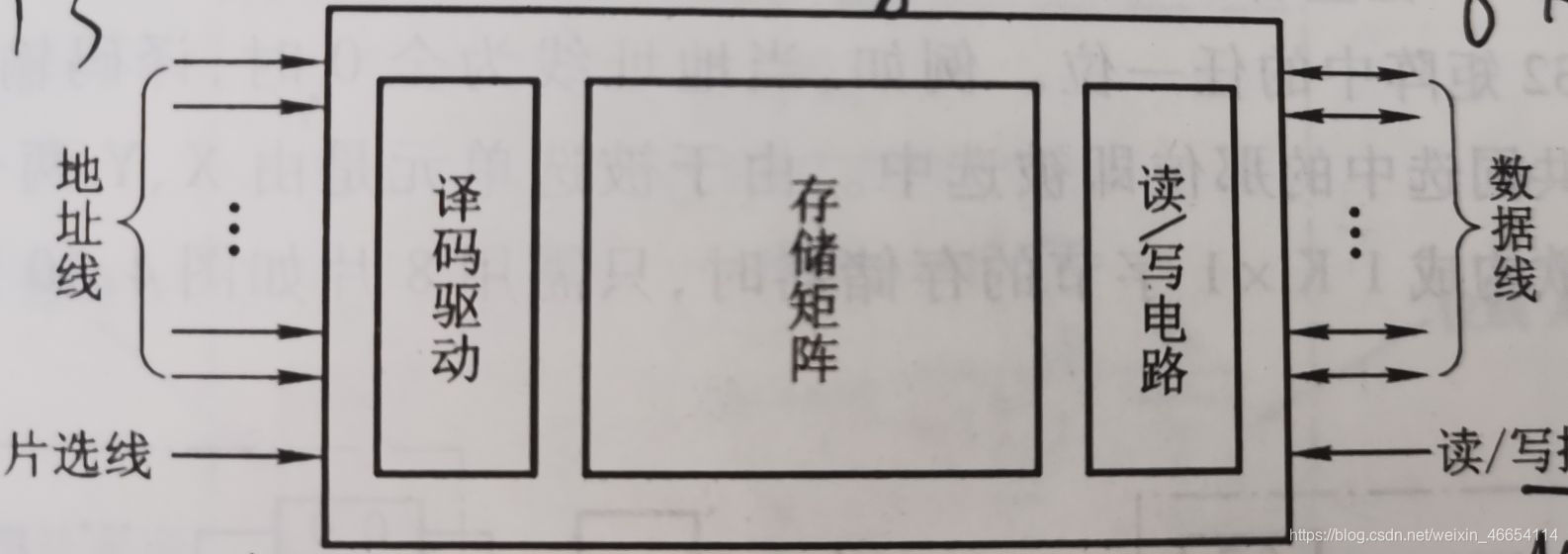

基本结构：

容量：由地址线（单向）和数据线（双向）的位数共同反应。
列：

控制线：
（1）读写控制线：决定芯片进行读写操作。
（2）片选线：用来选择储存芯片。
译码驱动方式：线选法和重合法

3.随机存储器（RAM）

DRAM(动态)：用在主存
SRAM(静态)：用在缓存

4.只读存储器（ROM）

定义： 一般保存系统程序或系统的配置信息
半导体ROM基本器件：MOS型和TTL型。

1. MROM:用户不发改变原始状态。
2. PROM：可以改变一次（一次性）。
3. EPROM：（多次性编程）。
4. EEPROM：既可局部，也可全部。
5. 闪速存储器：快擦型存储器

5.存储器与CPU的连接

1. 存储容量的扩展

CS （片选线 ）：连接芯片
WE：读，写

（1）位扩展 ： 指增加存储字长（就是增加数据线）。
（2）字扩展 ：指增加存储器字的数量，也称存储单元（就是增加地址线）
（3）字，位扩展 ：两个都增。

2. 存储器与CPU连接
   （1）地址线连接：通常将CPU地址线的低位与存储芯片的地址线相连（CPU地址线多于存储芯片地址线）。
   （2）数据线连接 : 若存储芯片与CPU的数据线不相等，就对存储芯片进行扩位（使他们数据位数相等）。
   （3）读 / 写命令线连接 ：高电平为读，低电平为写。
   （4）片选线连接 ：是CPU与存储芯片正确工作的关键。片选有效信号与CPU的访存信号MREQ（低电平有效，有效时，这次访问的地址才在存储器当中）有关。
   （5）合理选择存储芯片 ：ROM存放系统程序，RAM为用户编程设计。

解题步骤
（1）写出对应的二进制地址码
（2）确定芯片数量及类型
（3）分配地址线
（4）确定片选信号
（5）确定片选逻辑

6.存储器校验

1. 汉明码：1950年提出，具有以为纠错能力。
2. 汉明码的分组是一种非划分方式。
3. 校验位： 指对一组数据进行效验，不和其他组共有。

7.提高访存速度的措施

目的：提高主存的存取速度
多体并行系统：采用多体模块组成的存储器。

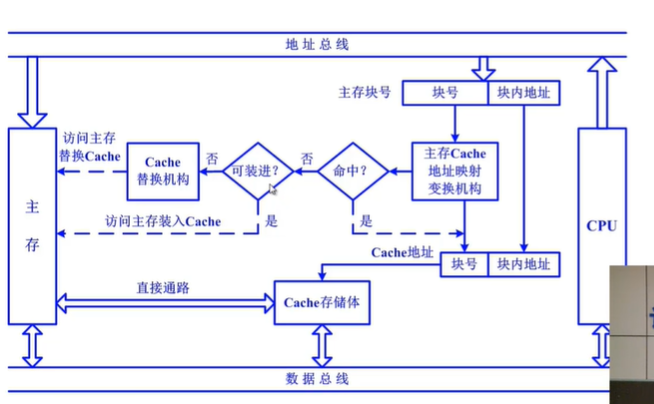

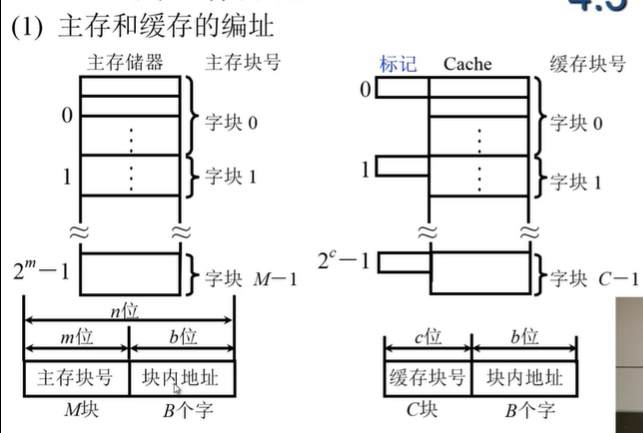

三.高速缓冲存储器（cache）

1.概述

主要作用：解决主存与CPU速度不匹配的问题。
