【MaixPy教程】用maixHub训练模型进行开源硬件识别

前言

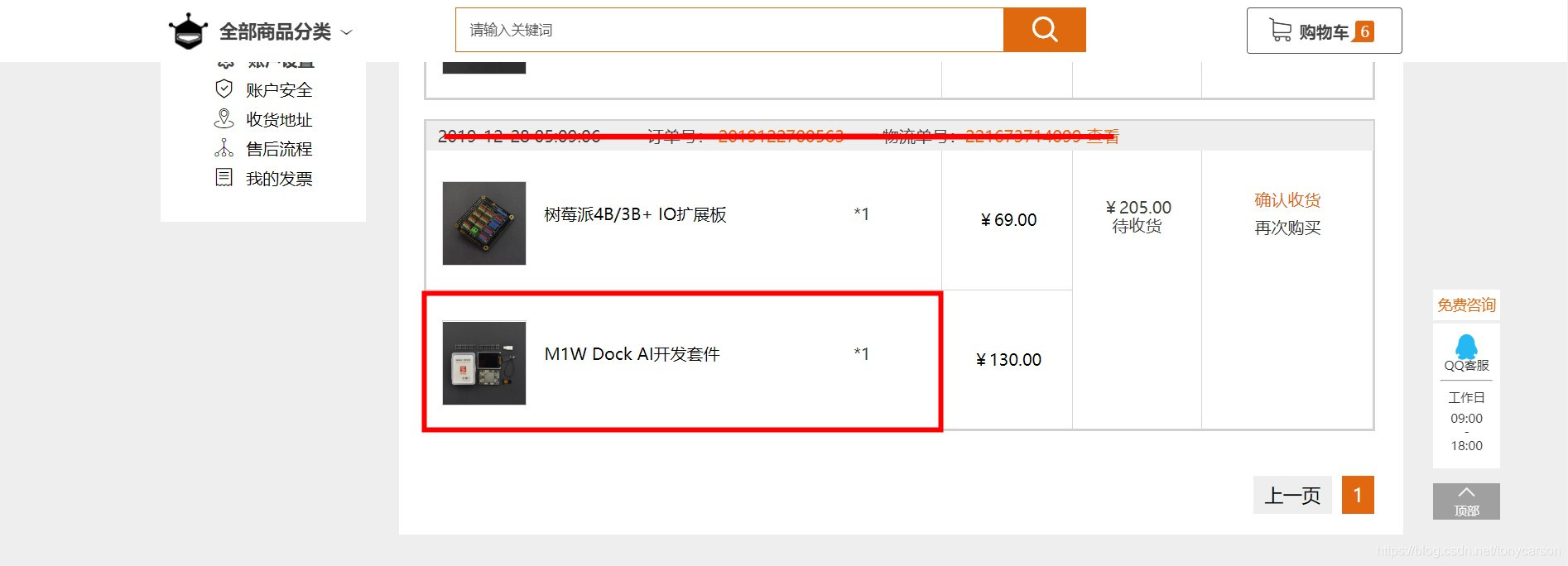

年前参加了dfrobot的活动：DF冬季AI挑战赛有幸进入第二轮，大方的木子给了200的优惠券。在逛了DF商城时候无意间发现了一个宝贝：Maix Dock AI开发板！又有液晶屏和摄像头！！难道它不香吗？现在想想它是真的香

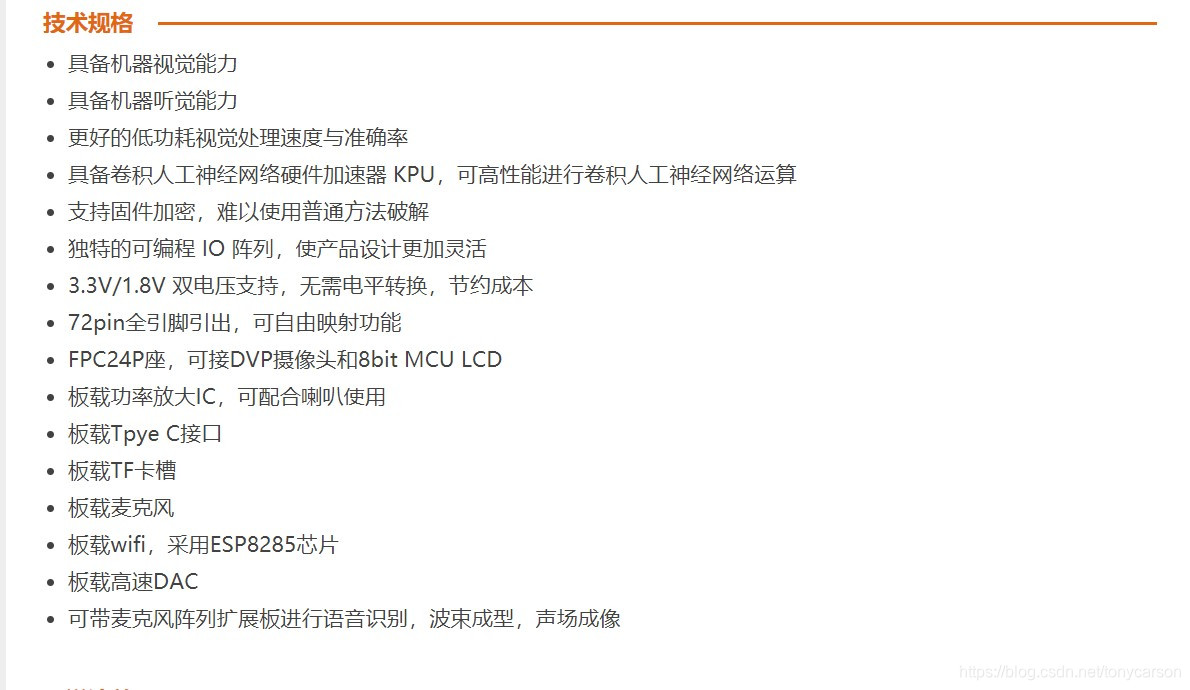

它是基于k210 AI芯片，作为核心处理单元，k210带独立FPU的双核处理，64位的CPU位宽，8M的片上SRAM，400M的可调标称频率，支持乘法、除法和平方根运算的双精度FPU，在AI处理方面k210可进行卷积、批归一化、激活、池化等运算。也可以进行语音方向扫描和语音数据输出的前置处理工作，可实现人脸检测，语音识别，颜色、物体识别，MNIST手写数字识别，Feature map显示，tiny yolov2 20分类等多种功能。
**什么是K210 AI芯片呢？**可以看一下大神稚辉君的帖子：嵌入式AI从入门到放肆【K210篇】– 硬件与环境 想要详细了解MaixPy的资料可以查看：矽速科技官网
好了废话不多说了，开始本次的教程

硬件准备

• 刷入MaixPy的最新固件的K210开发板这里推荐Maix Dock
• 一根TypeC数据线
• TF卡及读卡器

准备数据集

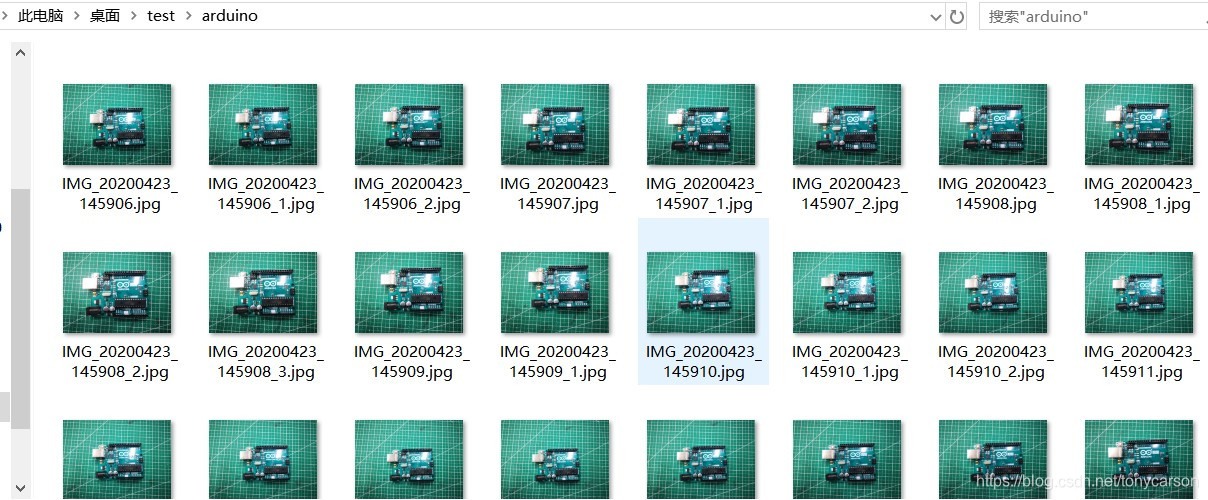

1、用手机拍摄我们的arduino、microbit、掌控板、树莓派的图片（ps:识别的准确定和我们的数据集的大小有关）：

数据集处理

将图片数据集按分类保存为单独的文件夹, 子目录的名字为最后生成label的名字。
注意：分类文件夹数量要大于 2个！
例如:

数据集文件目录结构    |-Dir_name      |-Class_1        |- pic01.jpg        |- pic02.jpg        |- pic03.jpg       |-Class_2        |- pic01.jpg        |- pic02.jpg        |- pic03.jpg

2、使用转换工具处理文件夹
工具下载地址:预处理软件

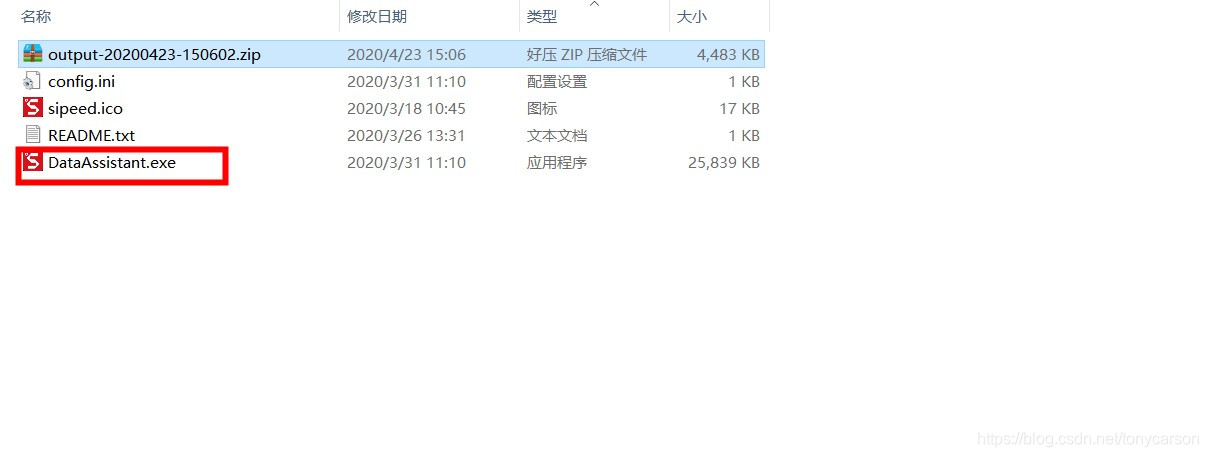

1.将预处理软件下载完成之后，解压后点击.exe文件即可使用

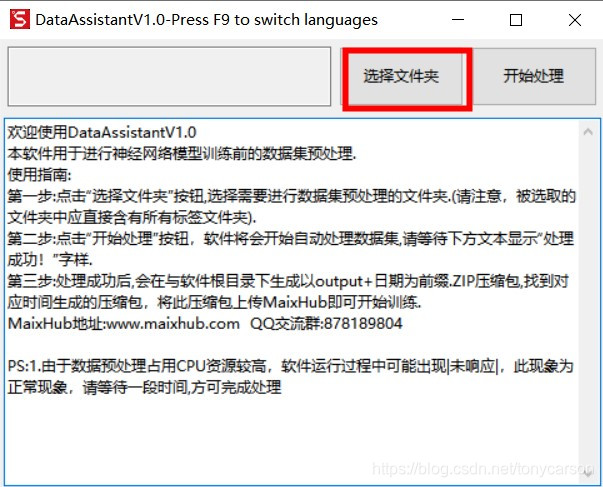

选择文件夹确定即可

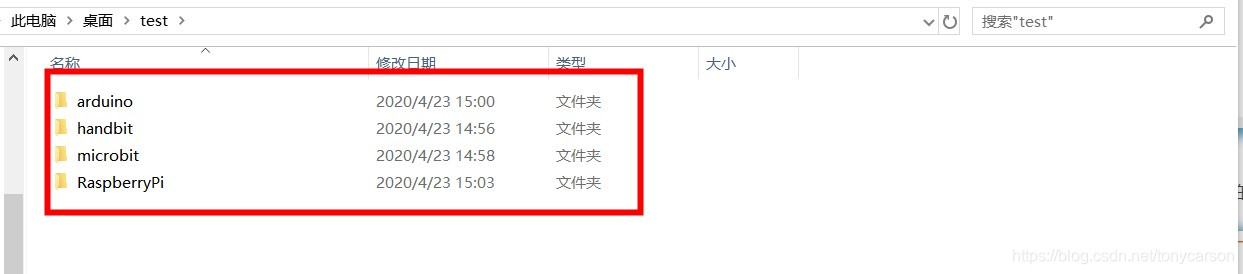

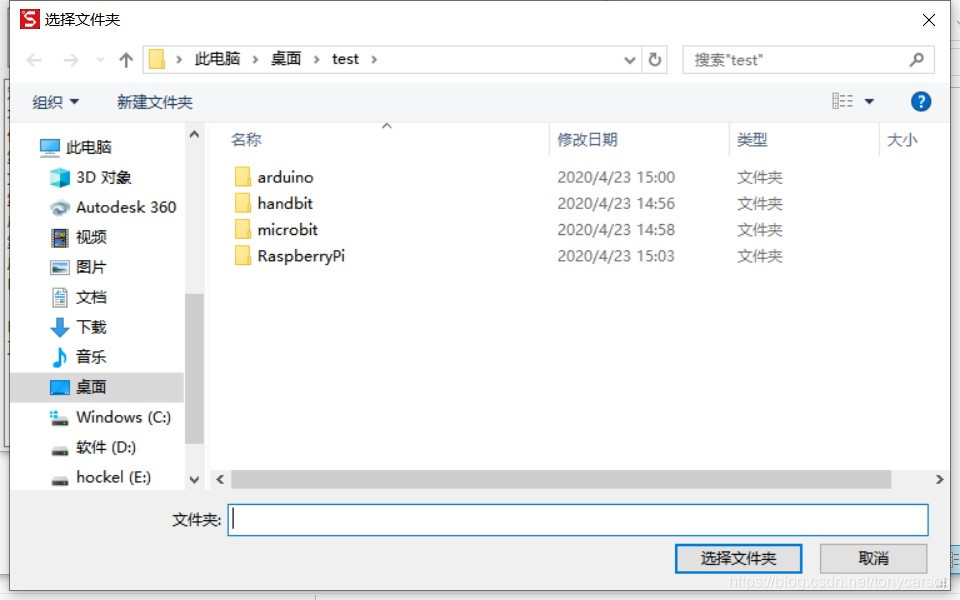

选择我们准备好的数据集

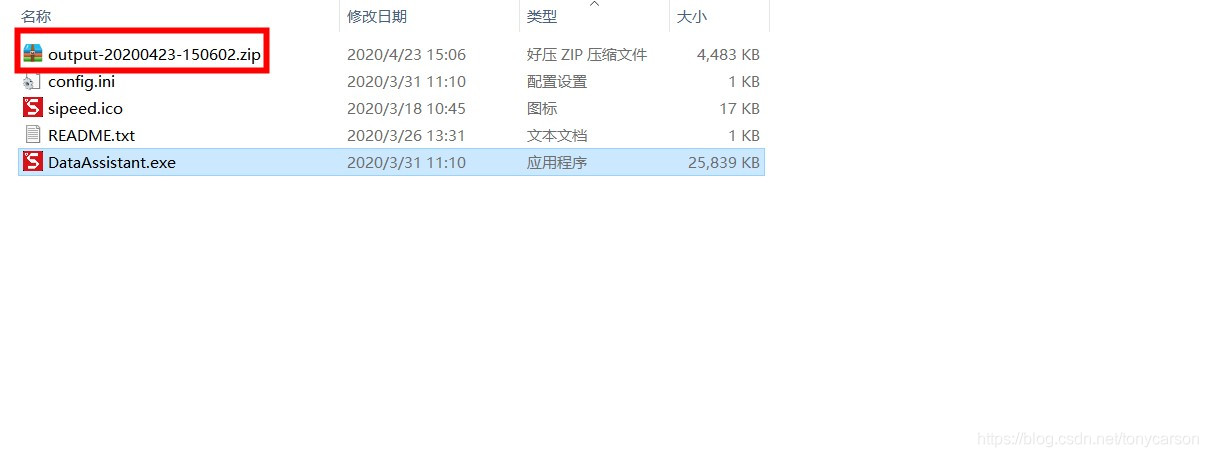

执行完成后会生成zip文件(这个之后我们在模型训练的网站上会有用到)

注意:
建议的图片分辨率 224*224, 上传之前可以使用工具批量转换一下
每个分类不要低于40张图片，否则无法开始训练
数据集压缩后大小不超过20M
子目录名不能使用汉字， 否则生成的label无法显示

训练模型

获取机器码

1、下载key_gen固件 key_gen_v1.2.zip
2、下载kflash-gui kflash-gui

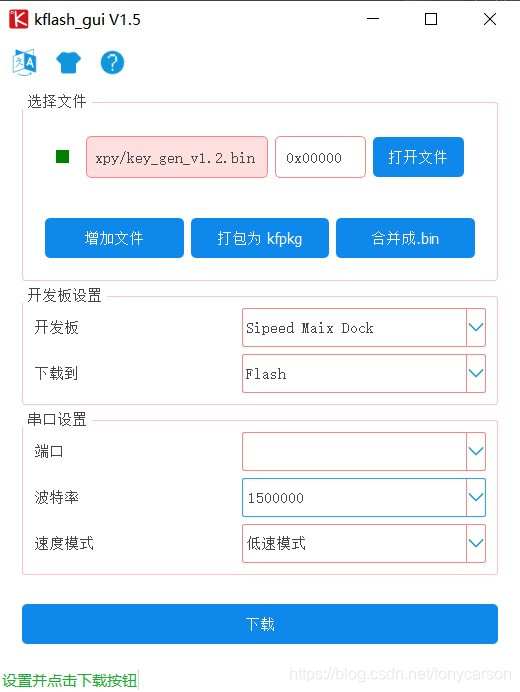

3、使用kflash-gui 烧录 key_gen 固件

4、打开串口终端（Xcom）， 重启开发板， 可以看到打印出的机器码。

Please Send Bellow Data to Sipeed --> support@sipeed.com: ​ 6f80dccbe29**********cc7e9d69f92 ​ Generate key end ​ 其中 6f80dccbe29**********cc7e9d69f92 就是对应开发板的机器码

警告：由于需要进行模型加密，key_gen.bin将永远关闭JTAG端口，并写入一次性AES KEY，请确认后再进行烧录。

提交训练任务

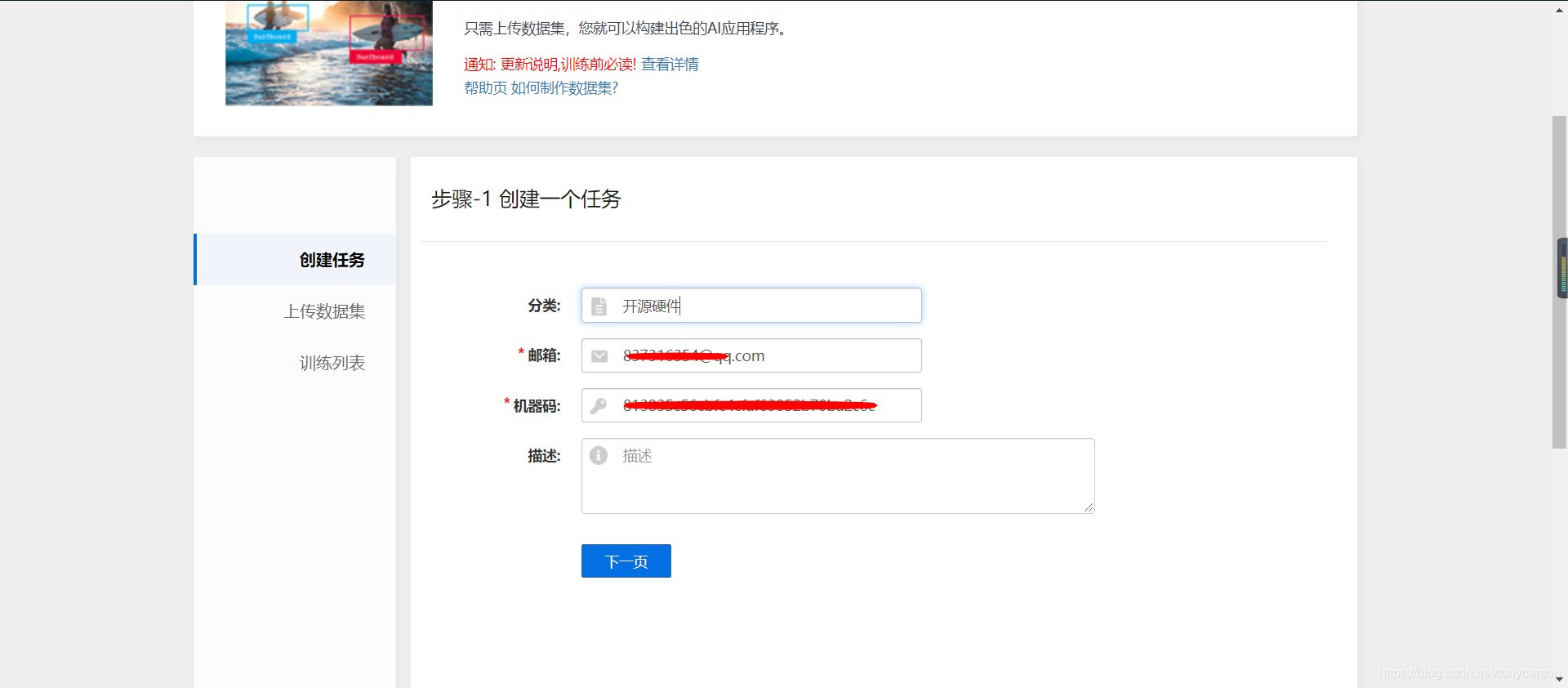

1、打开Maixhub模型训练平台并创建一个任务

在填写邮箱处填写接受模型的邮箱在填写机器码处填写机器码

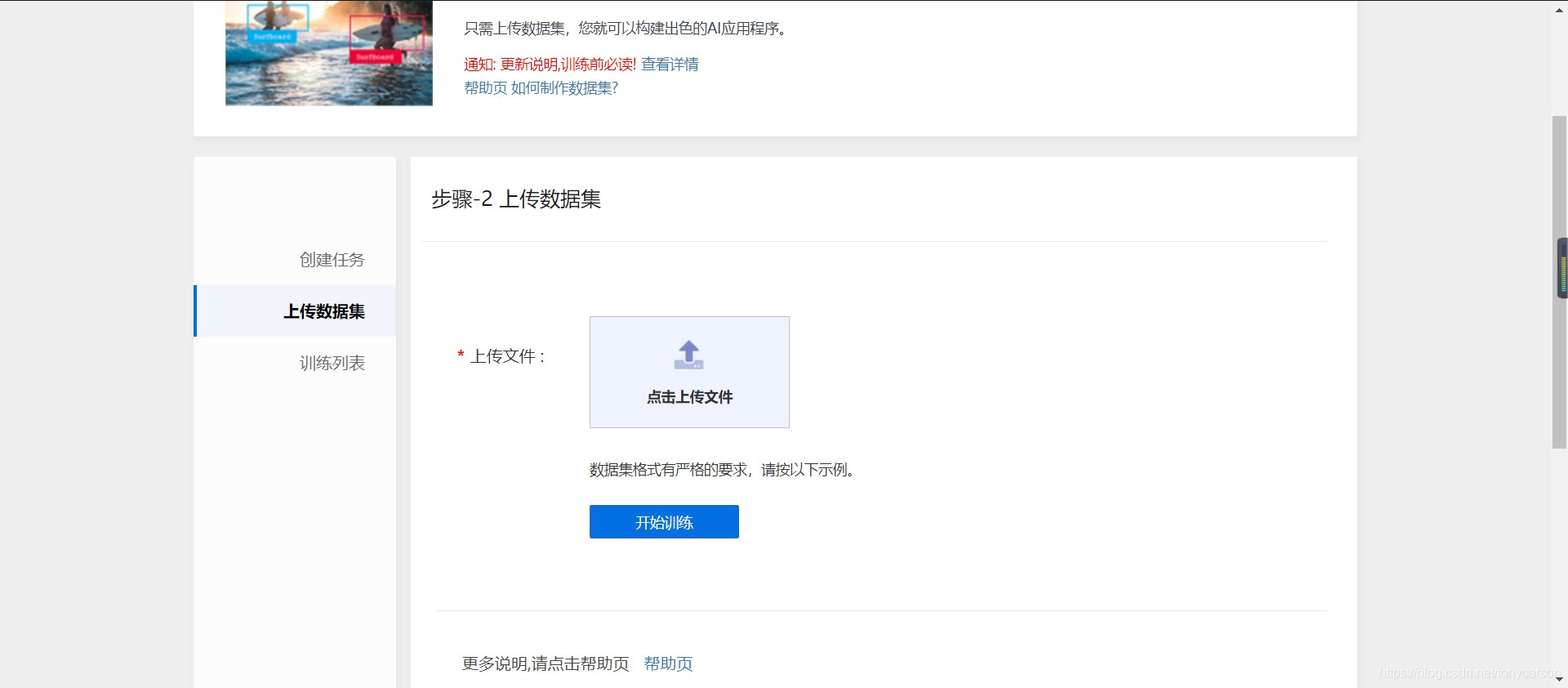

2、上传数据集，选择我们前面准备好的数据集

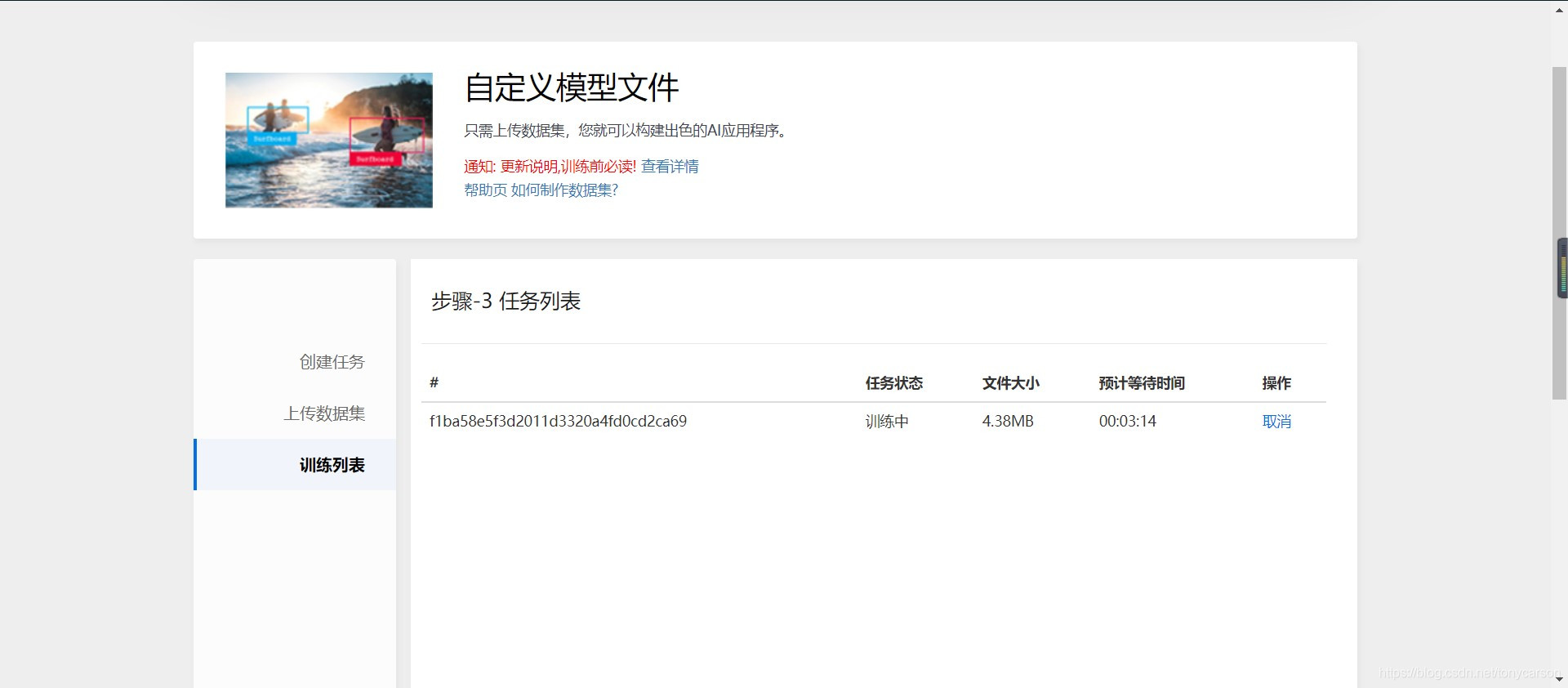

3、进行数据训练，训练的时间和我们的数据集大小有关

训练好后，我们的邮箱会接受的我们的训练模型：

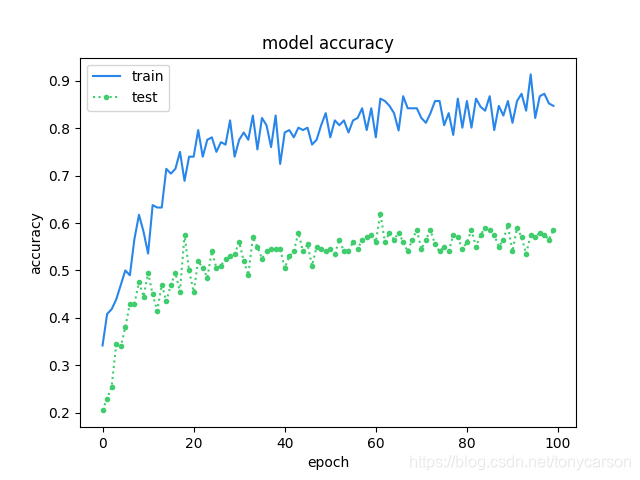

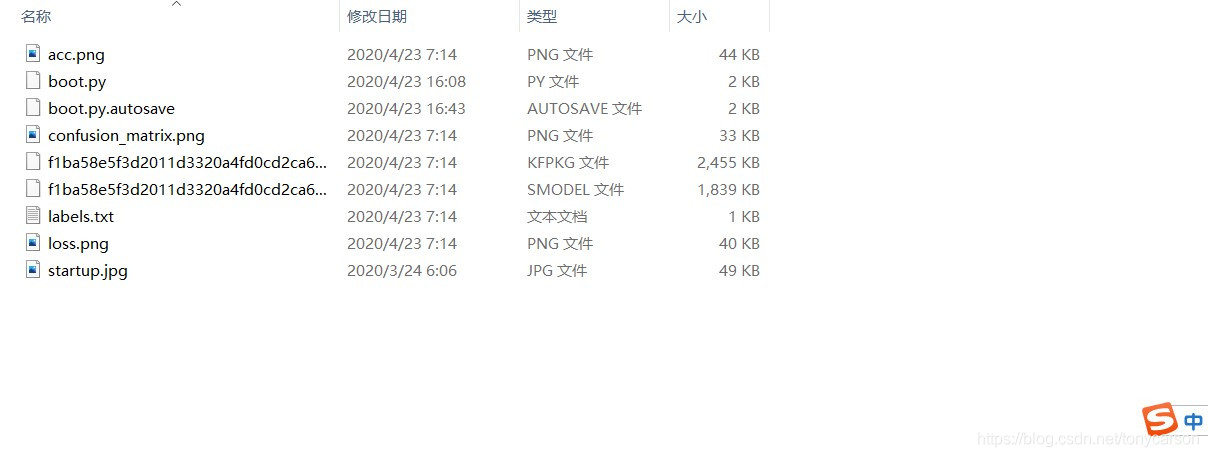

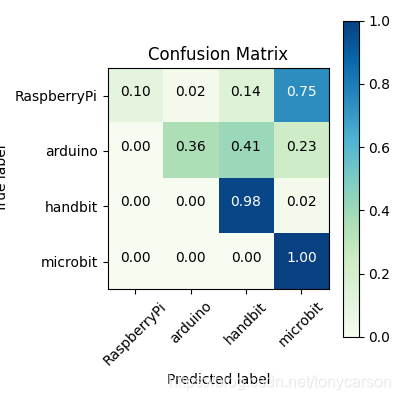

这里可以看到我的准确度还是比较低的。我们下载并解压下来可以看到下面这个文件：

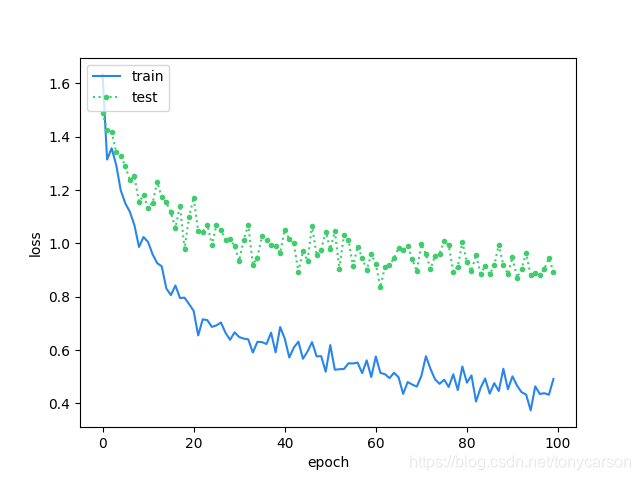

里面有我们的的数据模型，和我们模式的一些准确度、损失度等信息

烧录模型到flash

模型有两种使用方式， 可以使用sd卡或烧录flash的方式来运行模型脚本。

使用sd卡

1、烧录最新Maixpy固件 2、将邮件中的zip 解压 3、将所有文件放到sd卡根目录 4、将sd卡插到开发板上， 重启开发板

烧录模型到flash

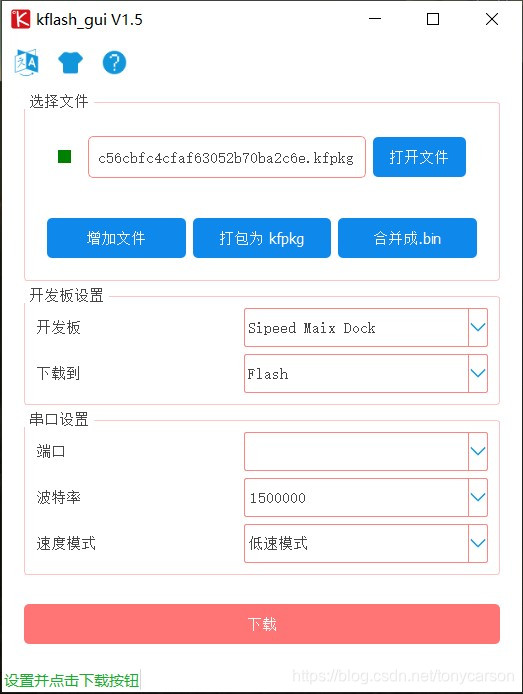

1、打开 kflash-gui, 选择解压出的kfpkg文件（模型内自带maixpy 固件，不需要单独烧录）

程序的编写

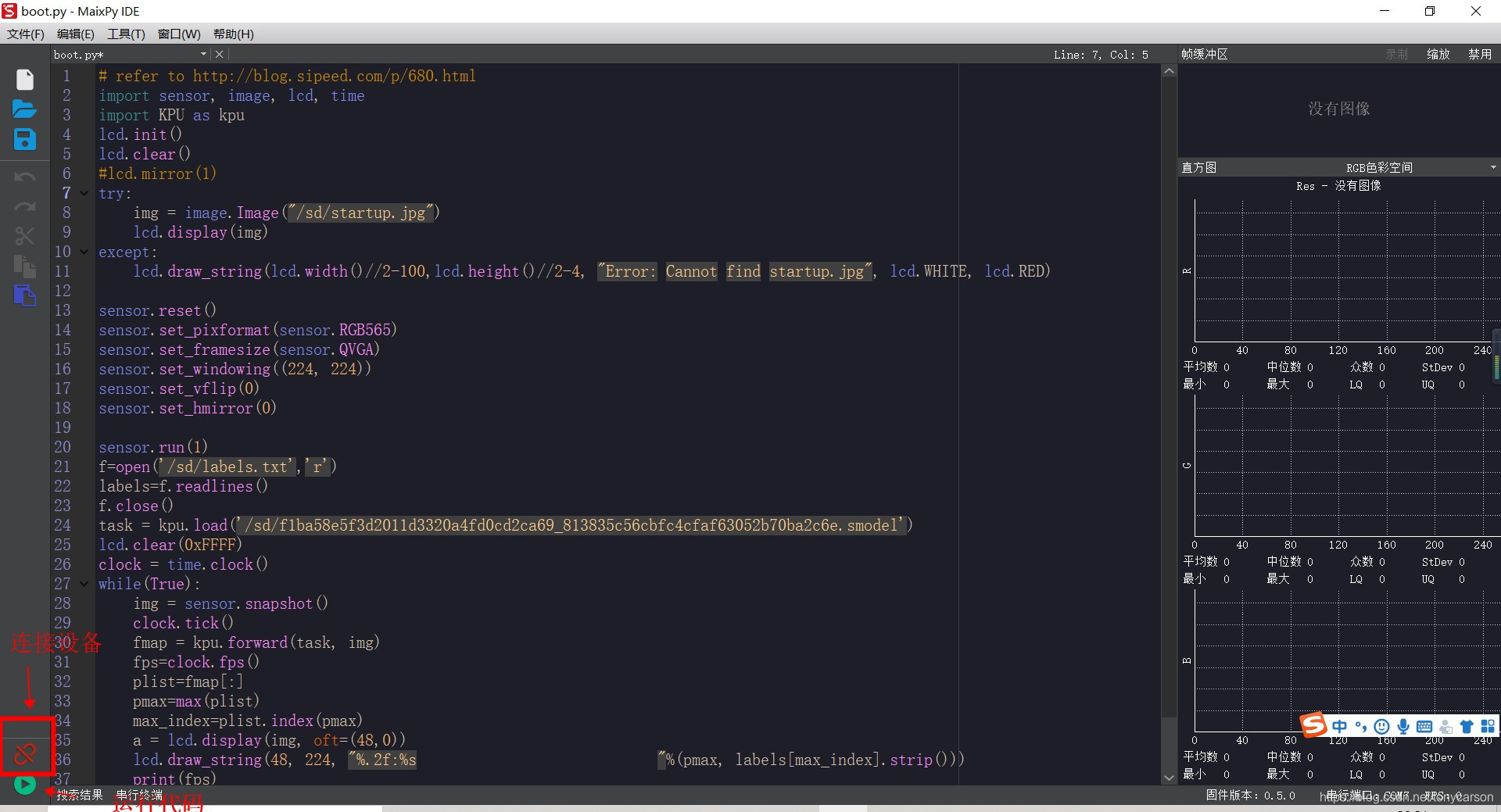

在邮件中的训练模型解压文件中，有boot.py，就是我们的识别模型程序了，我们现在用MaixPY IDE打开（具体使用操作及相关API文档可以参考官方wiki）：

# refer to https://blog.sipeed.com/p/680.html import sensor, image, lcd, time import KPU as kpu lcd.init() lcd.clear() #lcd.mirror(1) try:     img = image.Image("/sd/startup.jpg")     lcd.display(img) except:     lcd.draw_string(lcd.width()//2-100,lcd.height()//2-4, "Error: Cannot find startup.jpg", lcd.WHITE, lcd.RED)  sensor.reset() sensor.set_pixformat(sensor.RGB565) sensor.set_framesize(sensor.QVGA) sensor.set_windowing((224, 224)) sensor.set_vflip(0) sensor.set_hmirror(0)  sensor.run(1) f=open('/sd/labels.txt','r') labels=f.readlines() f.close() task = kpu.load('/sd/f1ba58e5f3d2011d3320a4fd0cd2ca69_813835c56cbfc4cfaf63052b70ba2c6e.smodel') lcd.clear(0xFFFF) clock = time.clock() while(True):     img = sensor.snapshot()     clock.tick()     fmap = kpu.forward(task, img)     fps=clock.fps()     plist=fmap[:]     pmax=max(plist)     max_index=plist.index(pmax)     a = lcd.display(img, oft=(48,0))     lcd.draw_string(48, 224, "%.2f:%s                            "%(pmax, labels[max_index].strip()))     print(fps) a = kpu.deinit(task)

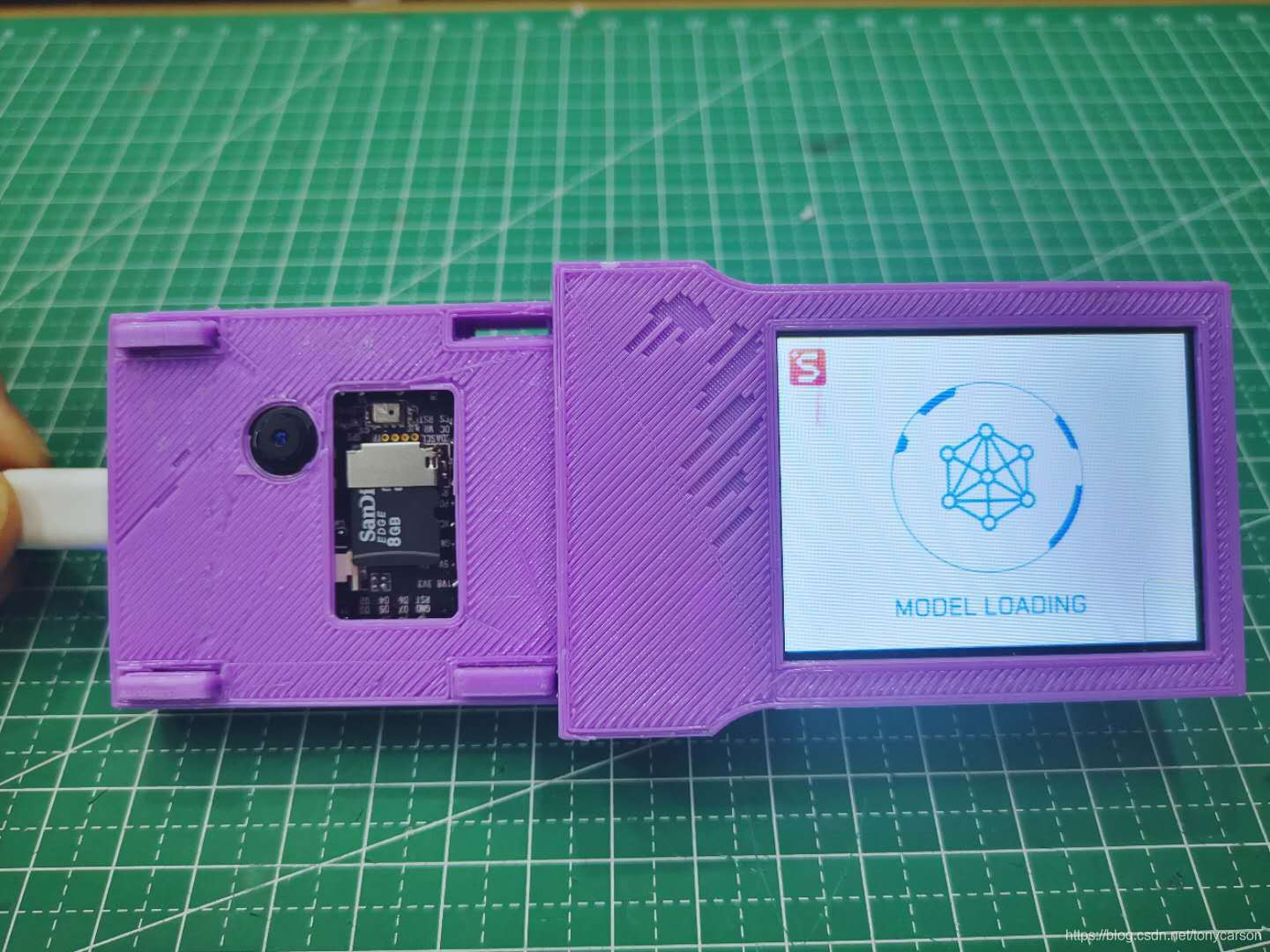

程序演示
