这是南京大学《软件分析》第二讲
（十分感谢南大能将这么好的课公开出来，十分感谢李越、谭添老师这么认真的备课，收获很多。笔记中大部分的图都是从老师的视频中截图所得，会添上自己的理解，以及一定的修改）
ps：笔记是上课过程中的记录，所以会有语法、语义等方面的错误，请大家包容和提出，我会时常来看看和修改。

1.编译器和静态分析器

主要讲：静态分析和编译器的关系

编译器

功能：是将程序员写的程序翻译成机器能理解的代码，还要对问题进行报错

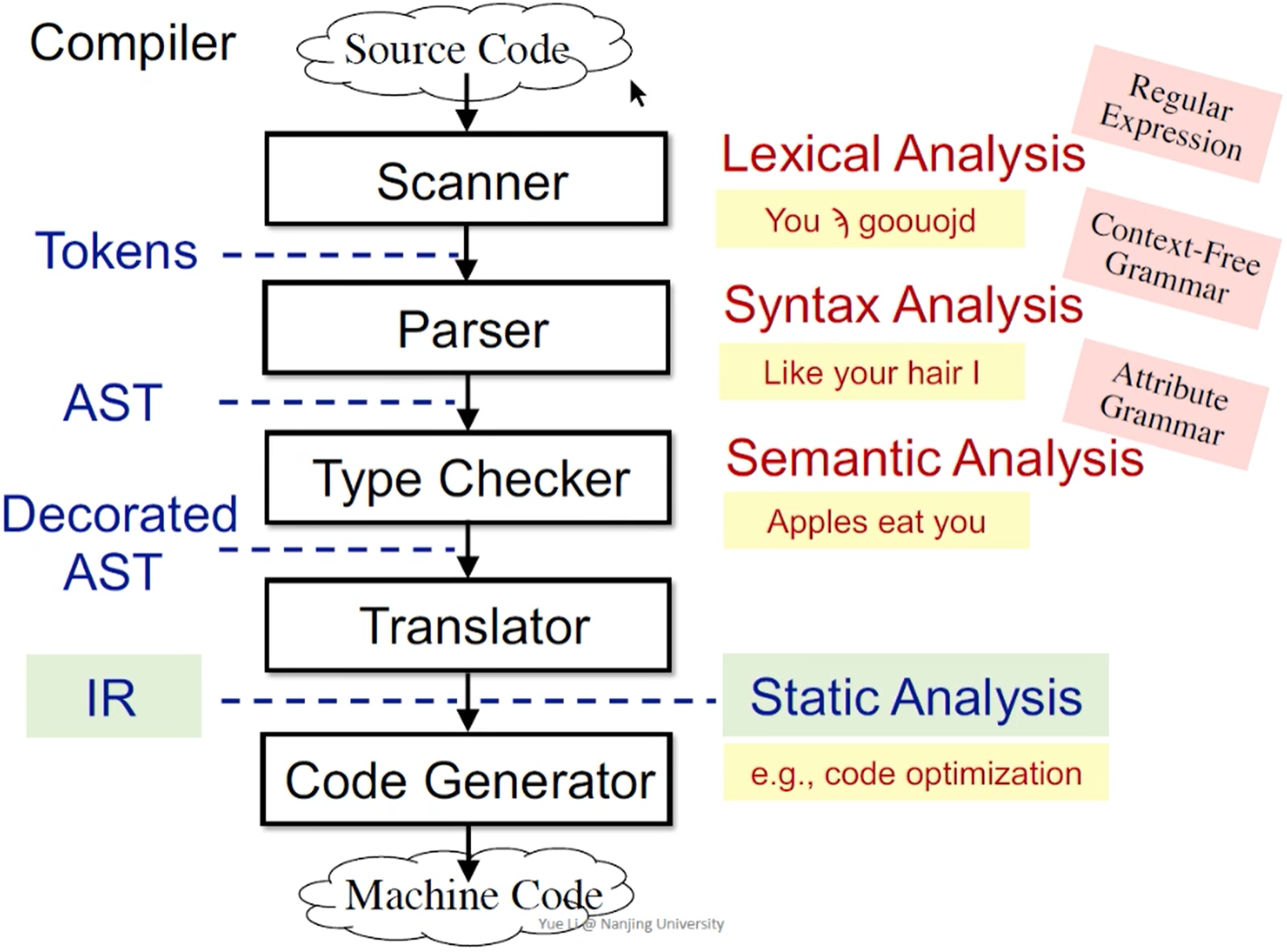

• 源码 -> scanner -> 进行词法分析，规则为常规表达。如果每一个都是合理的就产生一个token。传给下一步
• tokens -> parser -> 进行语法分析，按照语法规则进行，规则为上下文无关语法。语法检查通过之后，就会产生抽象语法树（AST）
• AST -> type checker -> 进行语义分析，就是语义是否合理，这边只能检查很简单的语义，规则为属性语法。如果通过之后，就会生成装饰过的AST（decorated AST）
• 如果还要继续做优化，需要进行转化： decorated AST -> Translator -> 进行转化，生成IR（常常规形式是3地址码）。
• IR -> Code Generator -> 机器码：最终转换为机器能够识别的代码

  => 所以，静态分析器就是处于Translator到Code Generator之间。输入的是IR。

所以可以将转换器之前的称为静态分析器的前端、之后称为静态分析器的后端。

但是前端不可缺少，因为之前检查的都是基本的表达式、词法、语法的分析，如果这些都无法通过，就没有必要进行静态分析

2.AST（抽象语法树）和IR

主要讲IR和AST的区别，以及为什么在静态分析器中使用IR，而不是使用AST。

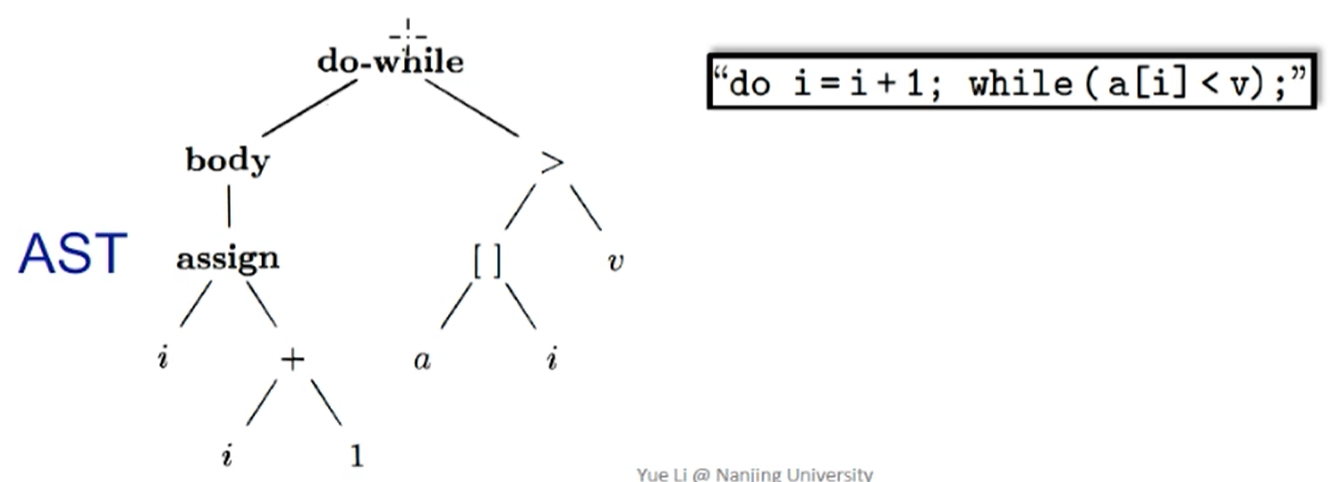

1. 抽象语法树的举例：

   一个do…while循环：


2. IR

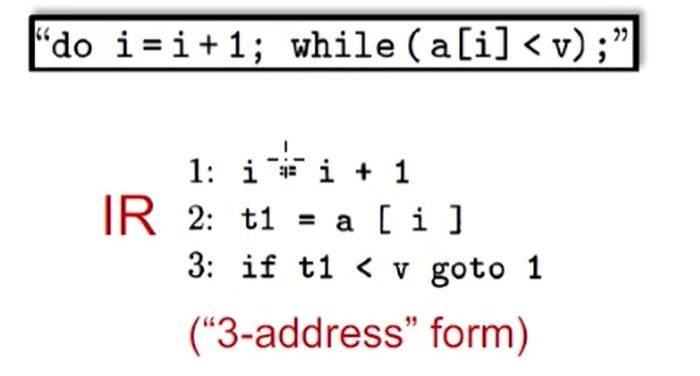

   三地址码表示一个do…while循环：


3. 区别：

   • AST，高级，和语法形式很接近；IR，低级，和机器码很接近（参考汇编代码）
   • AST，通常语言依赖比较强（语法和语言挂钩）；IR，通常和语言无关
   • AST适合快速的类型检查；IR更压缩和统一
   • AST缺少控制流的信息；IR包含控制流信息
   • IR通常作为静态分析器的基础

3.IR: Three-Address Code（3AC）

主要解释了3AC的常规形式和命名原因等。

1. 3-地址码没有一个形式化的定义。通常的格式是，指令右侧最多只有一个操作符。

   举例：


2. 3AC最多包含三个地址

   地址的类型可以是：变量名，a,b类似的；常量，3，5类似的；编译器产生的临时变量，t1类似的。

   每一种指令都会对应不同的3-地址码

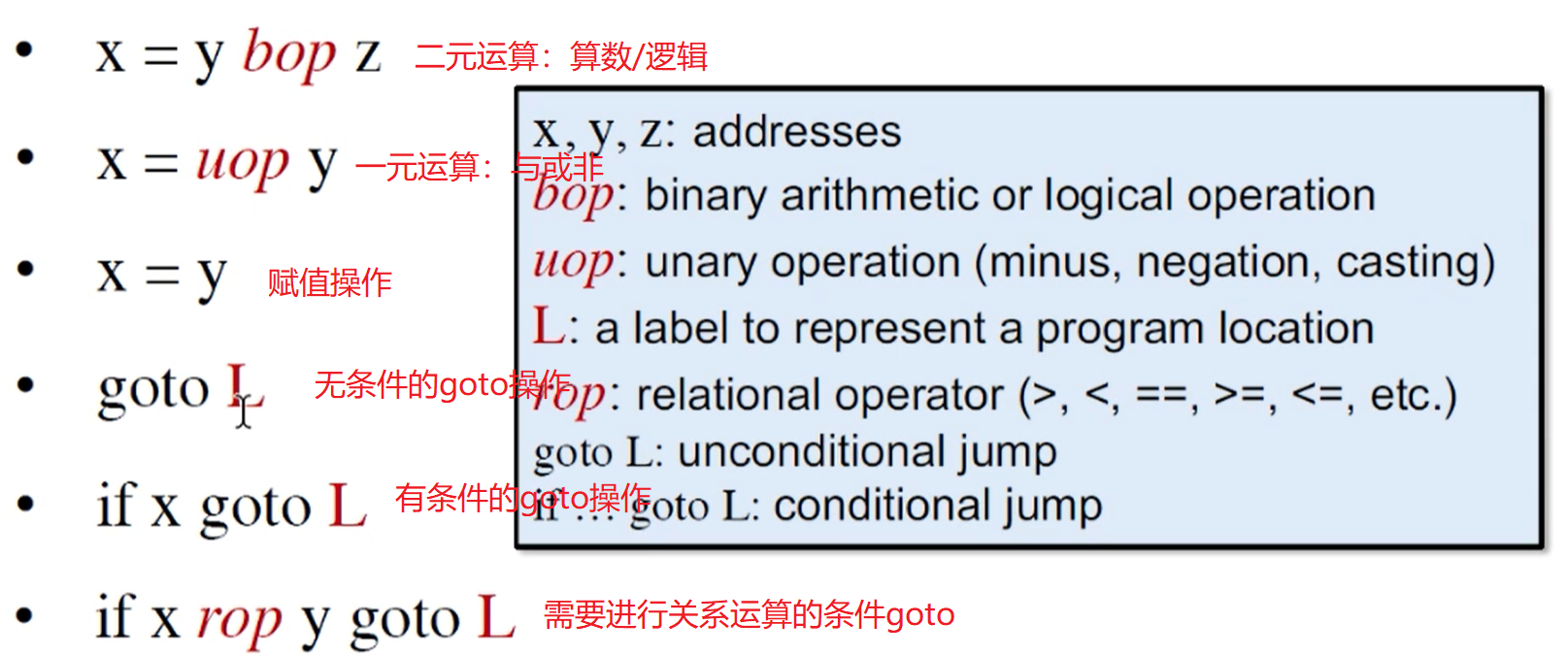

3. 常见的3AC形式和解释


4.3AC in Real Static Analyzer：Soot

这一块由于我JAVA没有学好，所以听的不是很懂，之后会认真研究一下，然后来补这一节（所以，这部分主要以贴图为主）
主要就是介绍最流行的JAVA静态分析器：Soot，来更好的理解3AC

以举例为主来进行介绍：

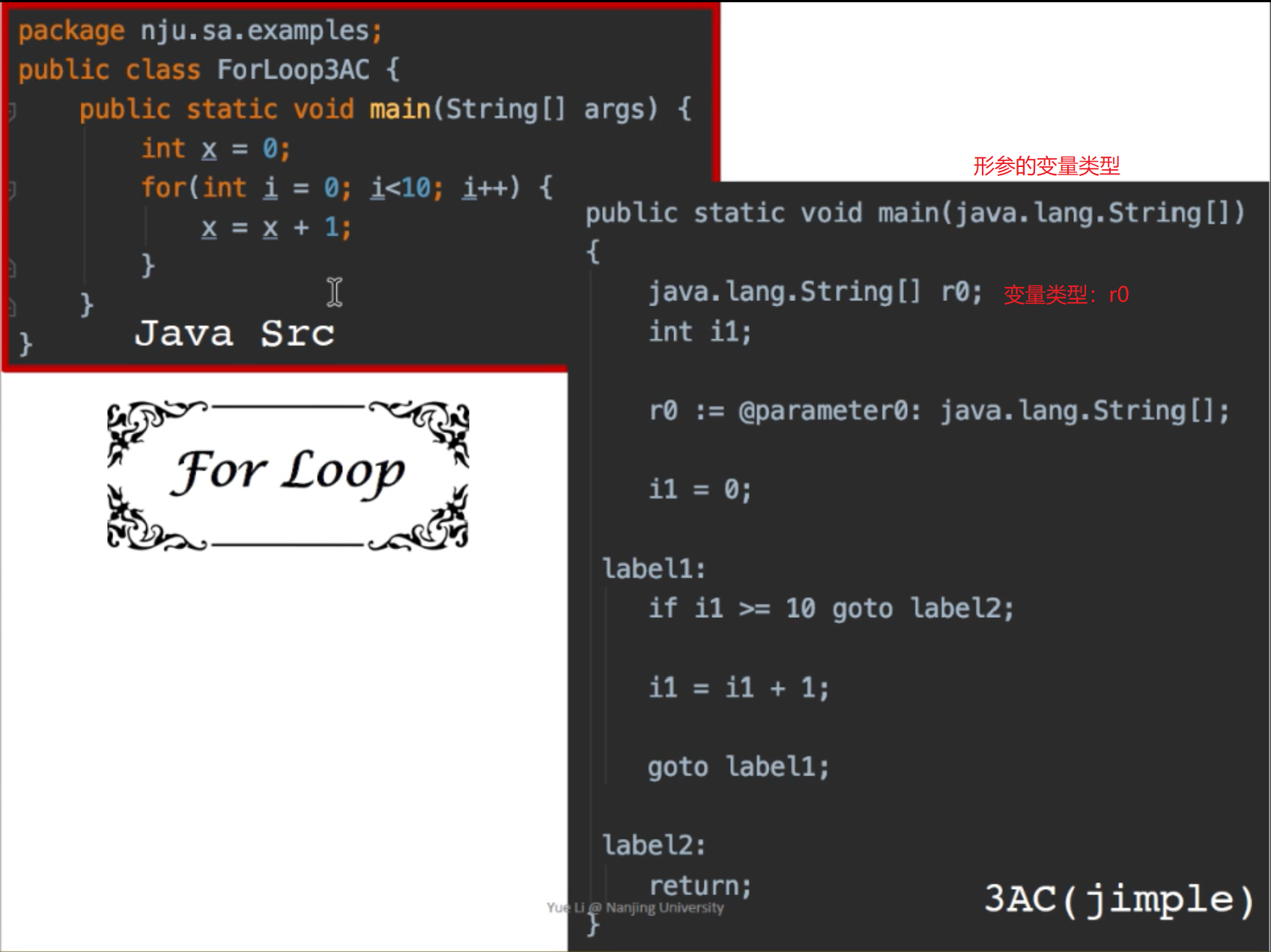

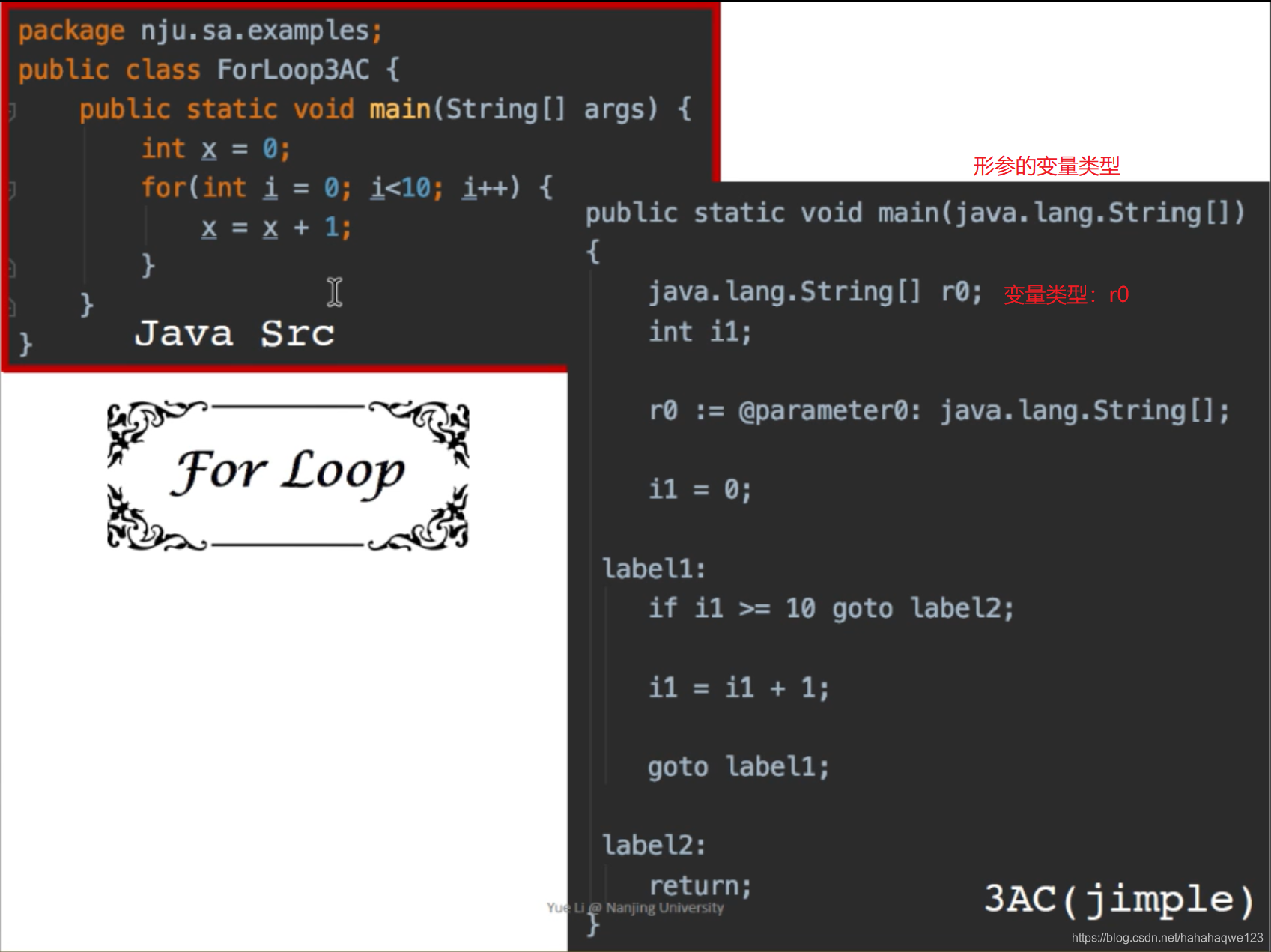

1. for循环

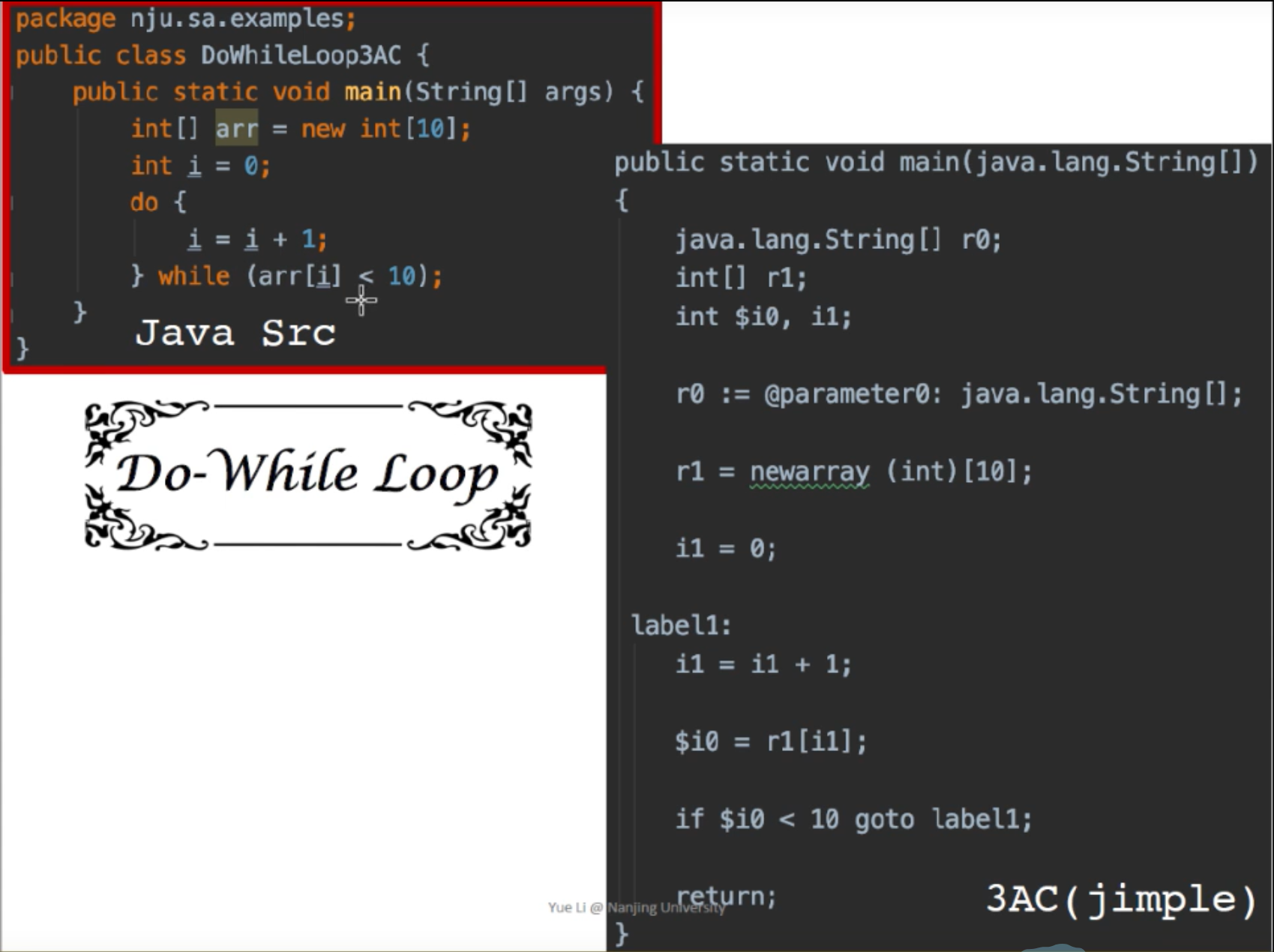

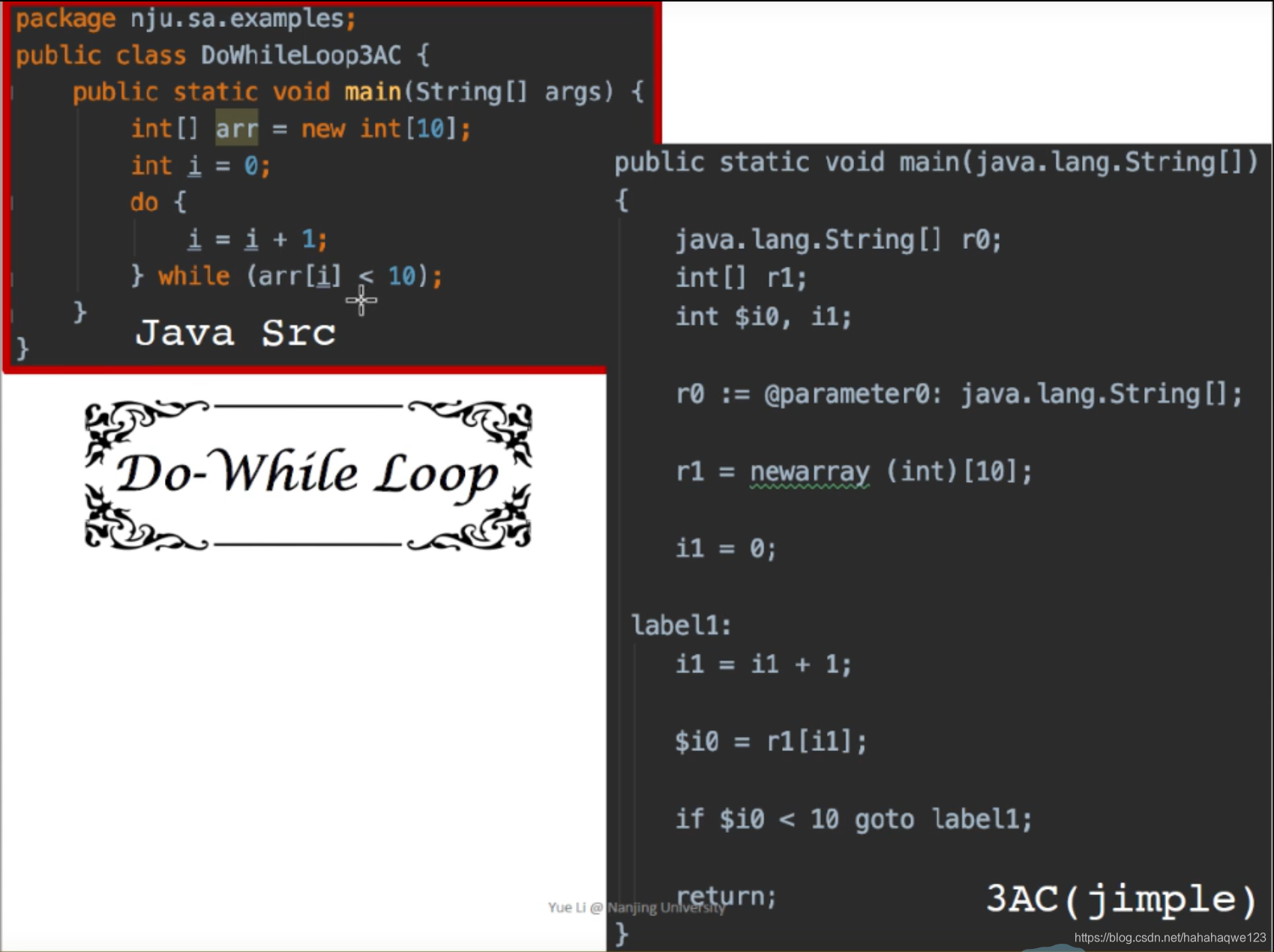

2. do…while

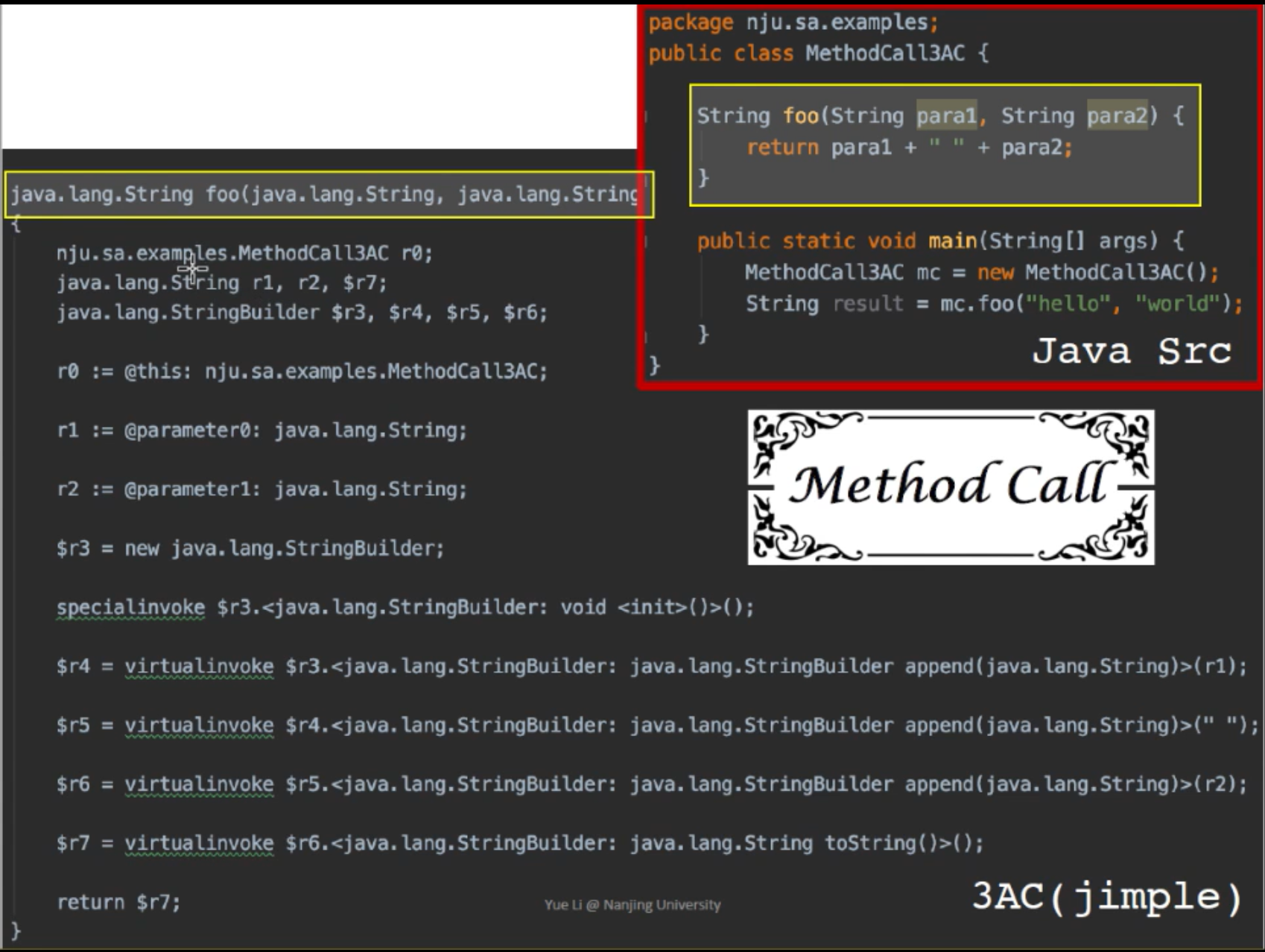

3. 函数调用

   JVM的

   • invokespecial:调用构造函数、调用父类方法、调用私用方法
   • invokevirtual:常用的方法调用
   • invokeinterface: 不能优化，检查是否实现（和virtual类似）
   • invokestatic:调用常量的方法
   • invokedynamic:让动态语言在JVM上跑

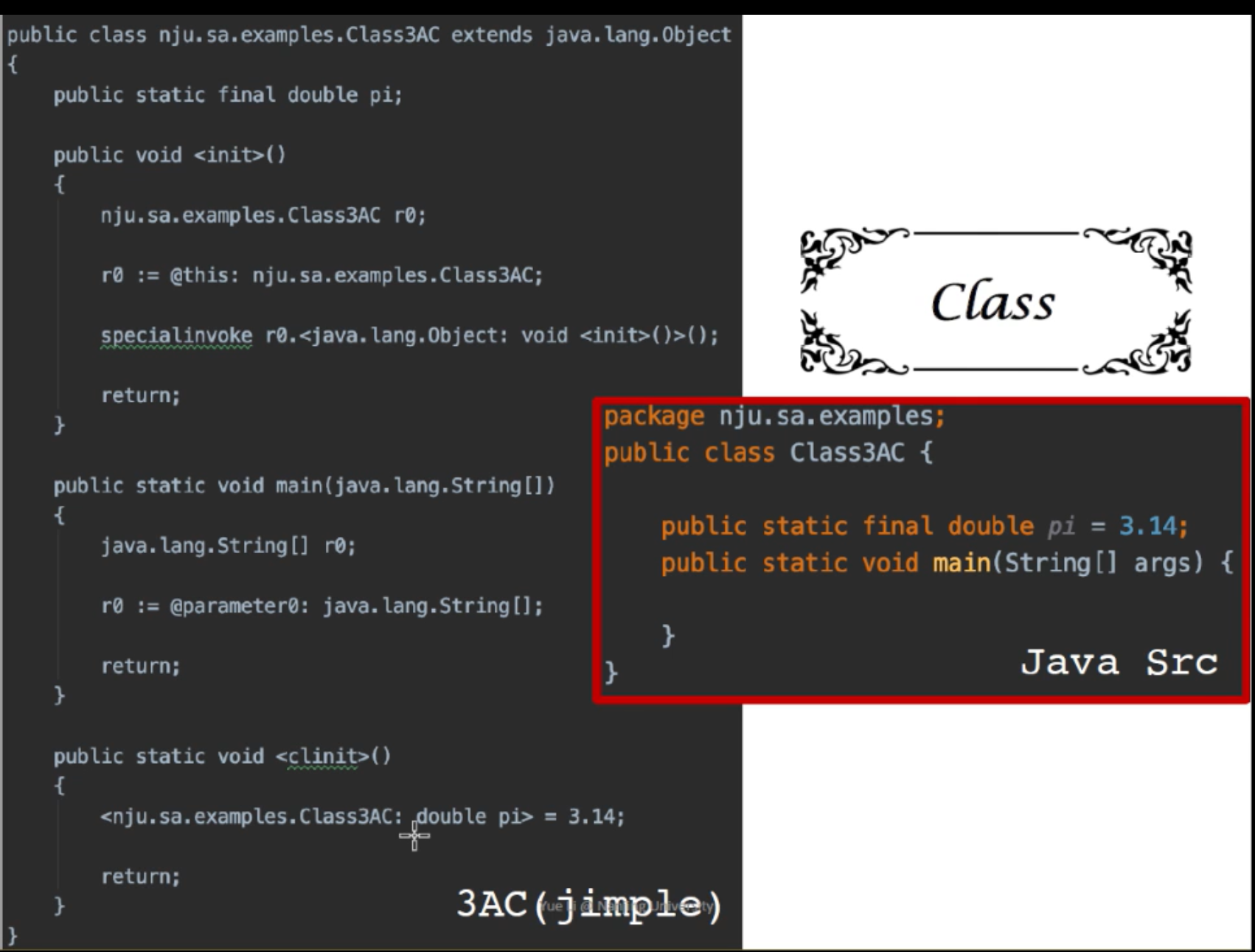

4. 类


5.Static Single Assignment（SSA）

经典的IR的转换格式。

SSA中的所有操作都会给定一个特有的名字。

1. 每个定义都给一个新的名字
2. 给定的新名字会在后面使用的地方使用到
3. 每一个变量有且只有一个定义

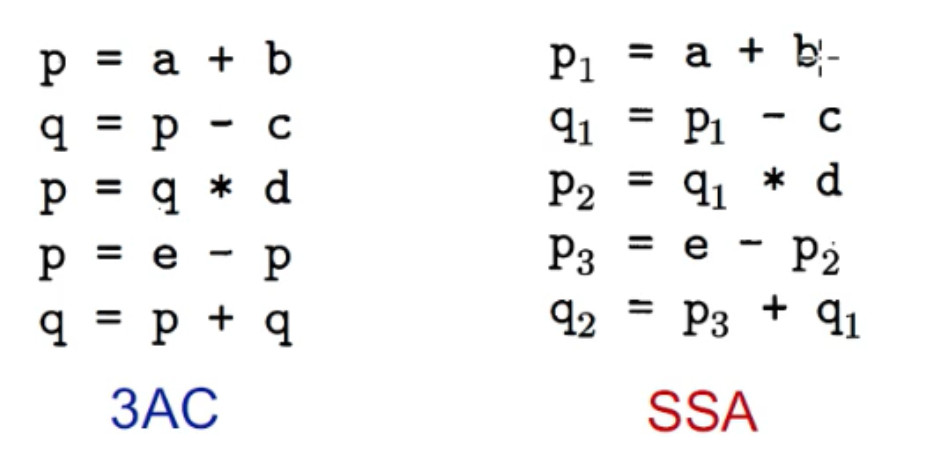

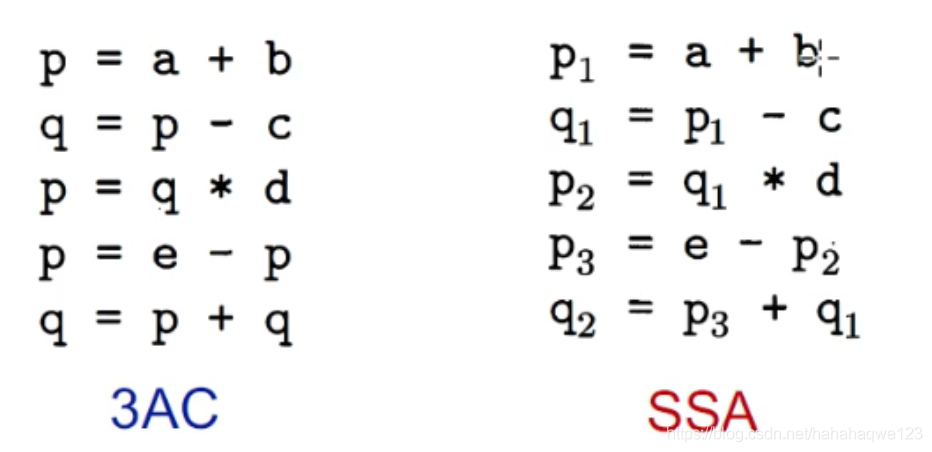

举例：

如果该定义出现在控制流中的选择后的合并操作，该如何解决呢？

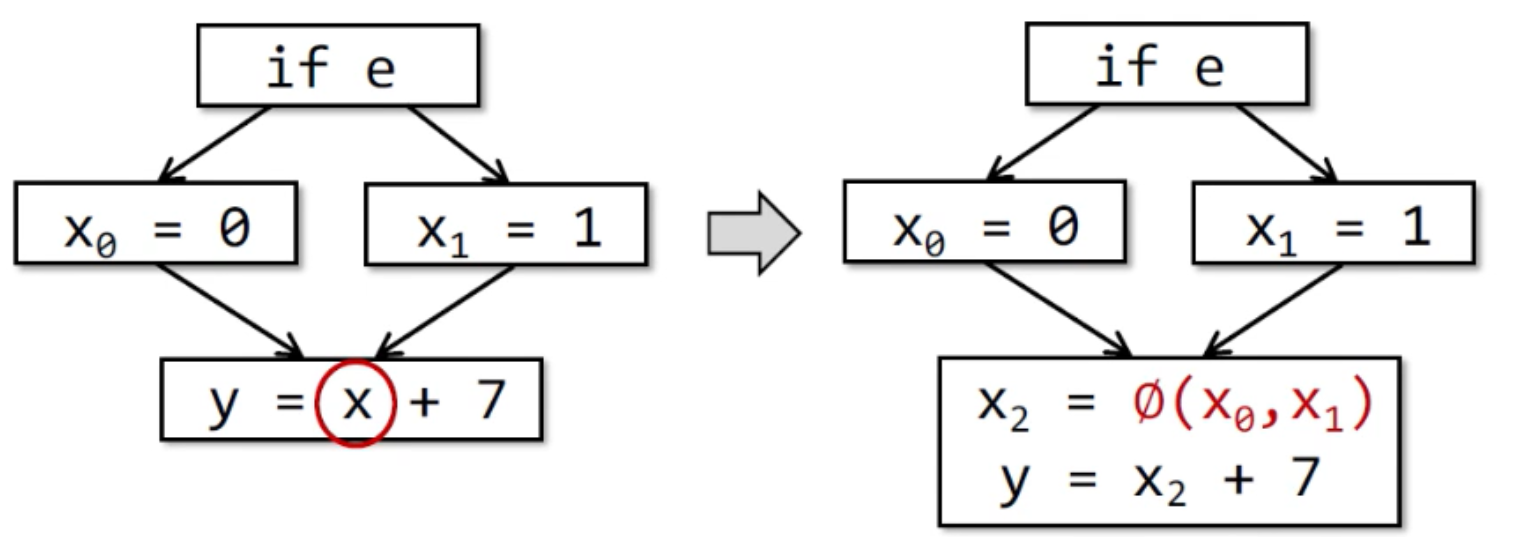

引入一个**
$phi$

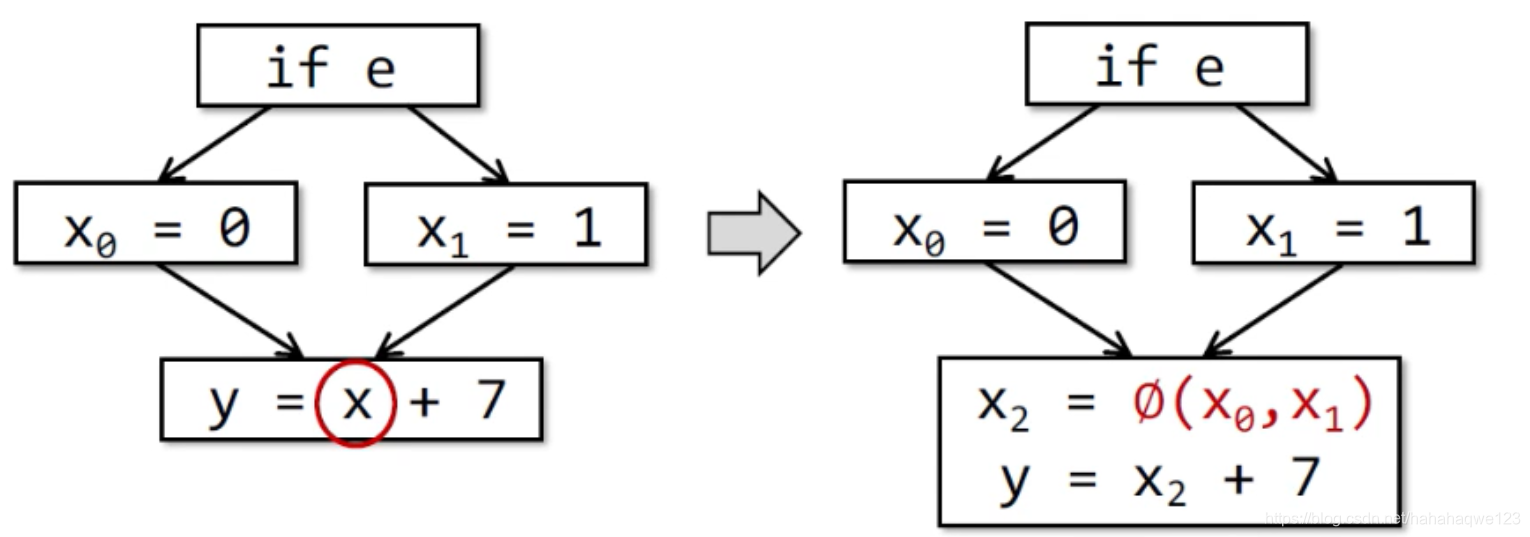

ϕ方法**，用来处理合并节点的值的选择问题：
$phi(x_0,x_1)$

ϕ(x0​,x1​)含义为如果控制流经过true部分该函数的值为
$x_0$

x0​，否则函数值为
$x_1$

x1​.

SSA的优劣：

=>优点：流信息能够通过独特的变量名字来间接结合起来；定义-使用对是很显然的

=>缺点：会引入太多的变量，也会引入太多的
$phi$

ϕ方法；并且将其转换为机器码的时候可能会引入性能上的问题。

6.BAISC BLOCK（BB）

主要介绍，什么是BB

CFG的结点可以是一个单独的3-地址码，也可以是一个基础块（常见）

Basic Block的定义：最大连续的3-地址码的序列。

性质：有且只有一个入口，就是BB中的第一句指令；有且只有一个出口，最后一个指令就是出口。

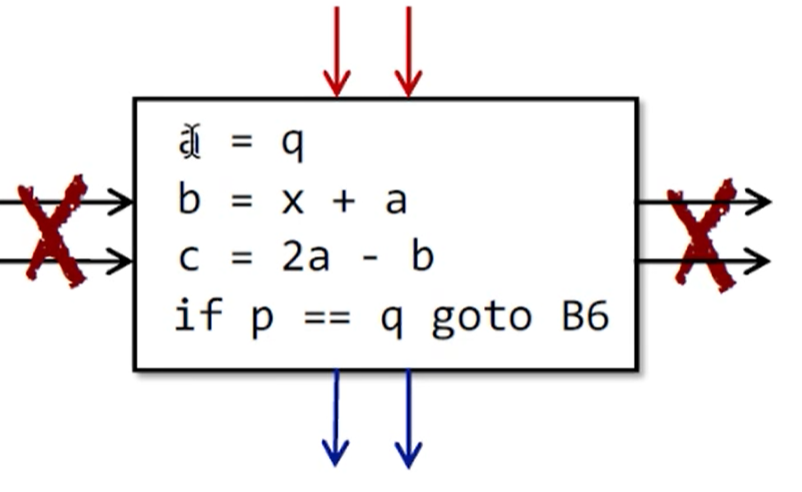

如下图就是一个BB：第一句就是唯一的入口，最后一句就是唯一的出口 => 满足

通过一个举例来发现该BB的实现算法：

• 算法的输入：3-地址码指令所代表的程序P

• 算法的输出：程序P的一组BBs

• 算法实现：

  （1）找到程序P的leaders，就是每个BB的入口

  ​ 哪些属于leader呢？

  ​ 1> 程序P的第一个指令；

  ​ 2>每个条件跳转/无条件跳转的目标地址，就是一个leader。（如果该句话和上面语句归并，该语句就会有两个入口：上一个语句到该语句；jump跳转过来的语句）

  ​ 3>每个条件跳转/无条件跳转的下一条语句，就是一个leader。（如果将该句话和跳转归并，jump语句就有两个出口：jump目标地址和当前语句）

  （2）创建BBs：一个leader到另一个leader之前的都是一个BB

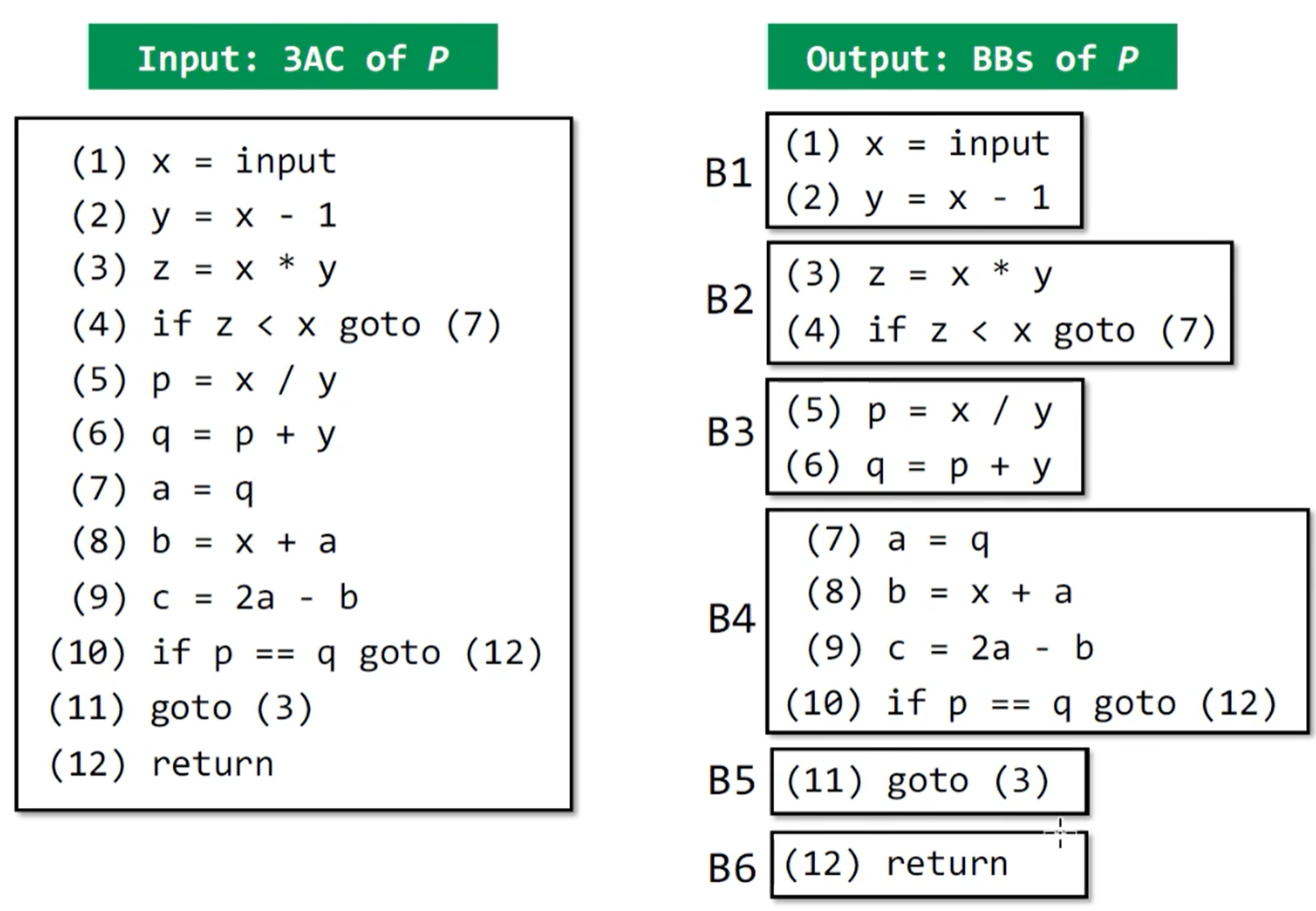

  举例：

  如图的leaders：（1）；（3）、（7）、（12）；（5）、（11）、（12）


7.Control Flow Graph（CFG）

主要讲CFG的概念、格式等

从静态分析器的流程来讲，需要知道如何根据3-地址码变成CFG

CFG的地位：是静态分析的基础结构。

CFG的每个结点都是BB。所以在上部分获得BBs之后添加边之后就获得了CFG。

添加边的条件：

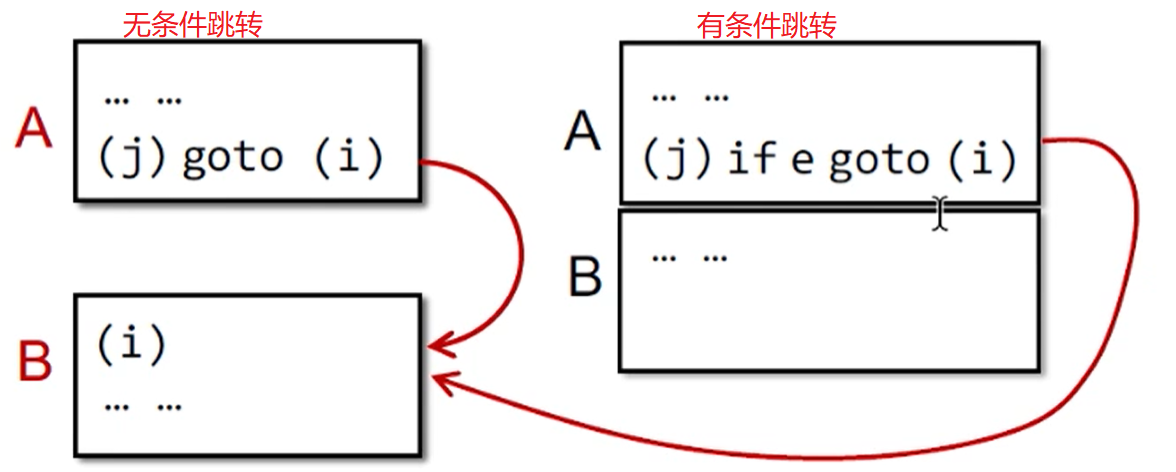

• 条件跳转/无条件跳转，从跳转指令所在的BB到目的地址是有边连接的。

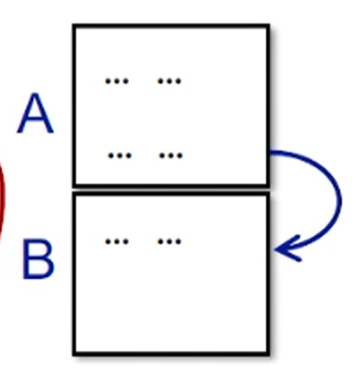

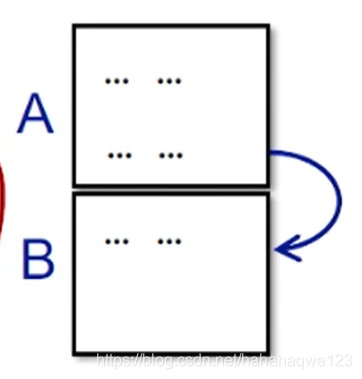

• A、B之间紧密相连，则需要添边；但是，如果A的最后依据是无条件跳转语句，就不能给边。

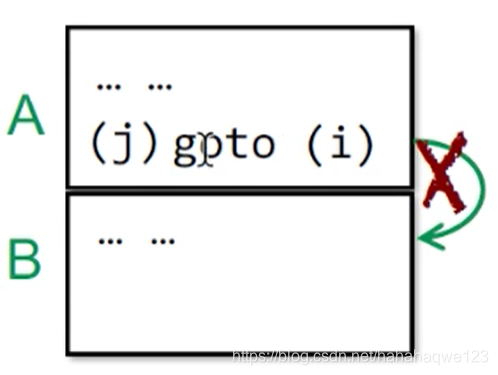

  注意例外：（无条件跳转的，顺序A、B之间不能相连）

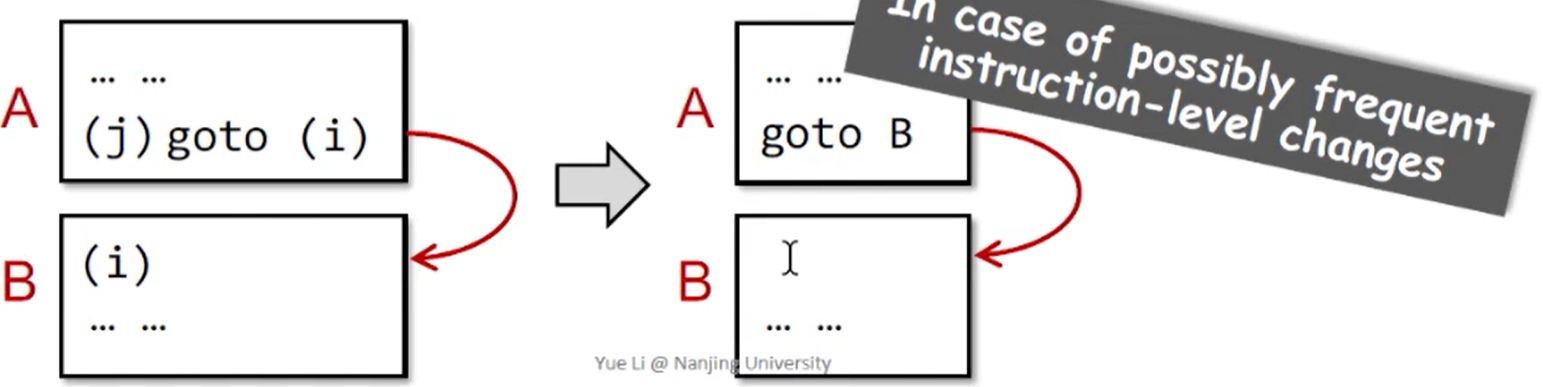

• 将指令之间的跳转转换为块之间的跳转：所以指令内容需要变，如下图：

  所以，如果有部分指令变化了，对于CFG实际上是不会变化的，只有在BB内部才发生变化。

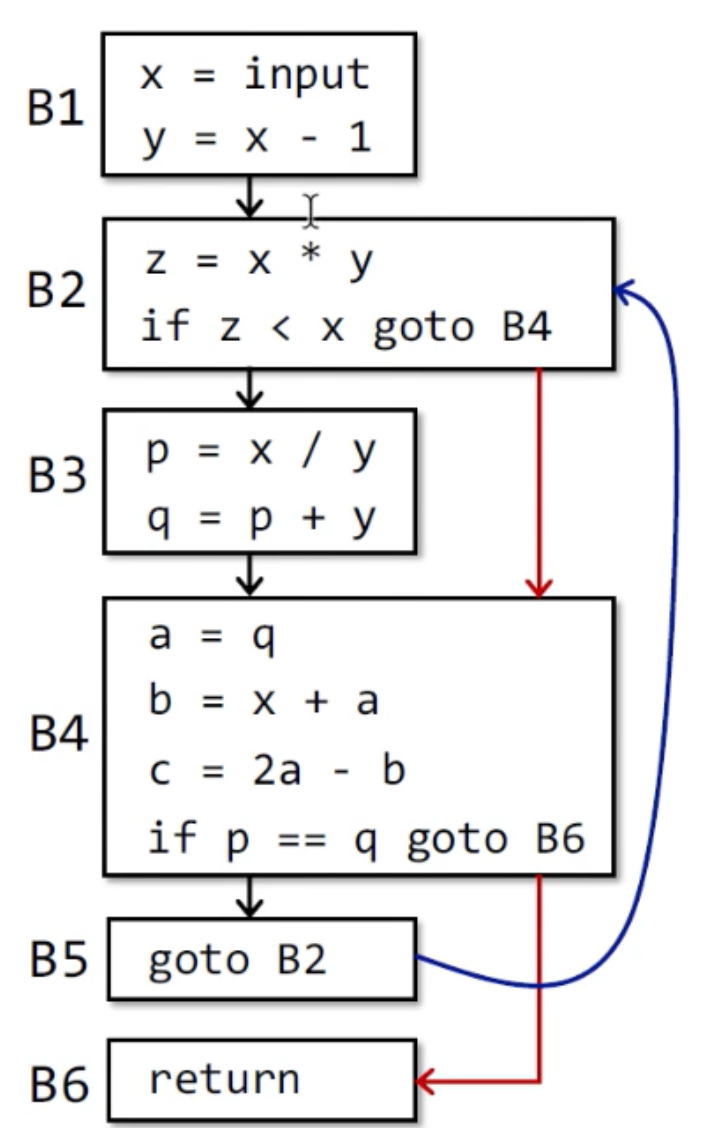

举例：

命名：

• A、B之间有边相连，A到B：所以A是B的前驱，B是A的后继。BB可以有多个前驱、多个后继

• 增加两个结点：入口和出口。——但是与实际运行并无关系。

  入口和第一条指令的BB有边相连。出口和最后一条指令的BB有边相连。
