开发环境

操作系统：Windows 10 1903 18362.778
相机型号：IMAGING SOURCE DMK 33G274
相机软件：ic_setup_3.4.0.2744，gigecam_setup_3.7.1.4512
软件版本：Qt 5.12.8， vs2017 Community
通信方式：GigE – 千兆以太网通信协议

驱动与SDK

开发包和驱动下载地址
提取码：34mt

安装驱动和开发包完成之后，可以找到以下2个目录：

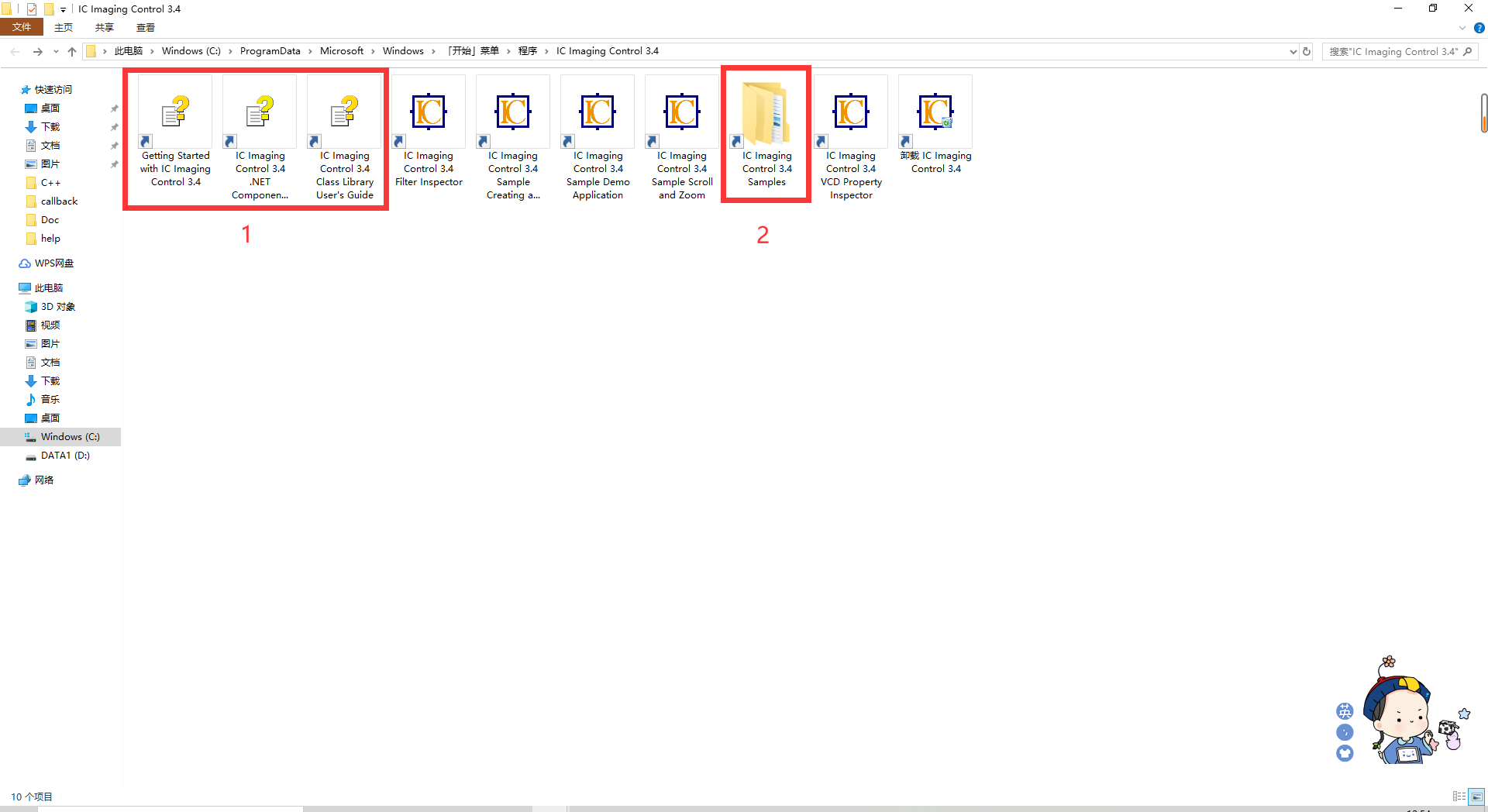

1. C:ProgramDataMicrosoftWindowsStart MenuProgramsIC Imaging Control 3.4


• 1 – 开发文档；
• 2 – 示例程序源代码；
• 其他 – 可运行的示例程序；

2. C:Users60455DocumentsIC Imaging Control 3.4


• classlib – 程序开发的头文件和库文件；
• redist – 发行包；
• samples – 程序源代码（和刚才目录下的源代码是相同的）；

相机原理介绍

映美精相机实时显示图像比较简单，因为SDK中提供了封装好的函数可以直接调用，如下所示：
bool startLive( bool show_videowindow = true );
show_videowindow 设置为true就是启用实时视频窗口，设置为false仅用于图片抓取。
我们只需要提供一个窗口的句柄就可以实时显示图像了。

我们主要来看一下如何使用映美精相机来处理每一帧的数据。
当我们需要处理每一帧数据时，我们就要继承 DShowLib::GrabberListener 类，重新实现 frameReady 这个函数。frameReady 函数就是用来处理图像的，每当相机内存中有图片时，相机就会调用 GrabberListener 中的 frameReady 函数。

这里还要介绍一个叫 FrameHandlerSink 的东西，这是设计采集图像的模式，一共有两种模式：

1. snap采图模式
   在snap模式下，到达接收器的所有帧都显示给 IFrameFilter，然后复制到 MemBufferCollection 中。之后调用 GrabberListener 的 frameReady 事件。

2. grab采集模式
   在grab模式下，所有帧都呈现给 IFrameFilter。如果没有挂起任何快照作业，则 IFrameFilter::transform 中的目标帧为0，并且不会调用 frameReady 事件。
   当快照作业挂起时，会在 MemBuffer 中传递缓冲区，当 IFrameFilter::transform 返回true时，MemBuffer 将在 GrabberListener 中的 frameReady 事件中显示。

步骤如下：

• 添加新的侦听器对象
  m_Grabber.addListener( this, GrabberListener::eALL );

• 设置采集模式
  m_Sink->setSnapMode( true ); // true为snap采图模式，false为grab采集模式

• 重写 overlayCallback 和 frameReady 函数
  virtual void overlayCallback(Grabber &caller, smart_ptr<OverlayBitmap> pBitmap, const tsMediaSampleDesc &desc) override;
virtual void frameReady(Grabber &caller, smart_ptr<MemBuffer> pBuffer, DWORD FrameNumber) override;

• 调用 startLive 开启实时模式
  m_Grabber.startLive(true);

• 调用 snapImages 抓取图片
  m_Sink->snapImages( 1, 2000 ); // 抓取一张图片，每次调用 snapImages() 之后，就会触发 Listener 中的 frameReady()

我的代码

这里需要说明一下，博主自定义的相机控制类 BICCameraControl 使用了多继承的方式，这个方法不是很好。我们在开发项目中还是要倡导多用组合，少用继承，博主在这里偷懒了。

实现功能：相机图像的实时显示，并且可以在某一时刻拍照保存图片到本地。

首先需要在pro中配置头文件和库文件

CONFIG += debug_and_release  INCLUDEPATH += $$PWD/classlib/include/  windows {     CONFIG(debug, debug|release) {         CONFIG += console         contains(DEFINES, WIN64) {             LIBS += -L$$PWD/classlib/x64/debug/ -lTIS_UDSHL11d_x64         } else {             LIBS += -L$$PWD/classlib/win32/debug/ -lTIS_UDSHL11d_x64         }     } else {         contains(DEFINES, WIN64) {             LIBS += -L$$PWD/classlib/x64/release/ -lTIS_UDSHL11d_x64         } else {             LIBS += -L$$PWD/classlib/win32/release/ -lTIS_UDSHL11d_x64         }     } }

自定义 BICCameraControl 相机控制类

#ifndef BICCAMERACONTROL_H #define BICCAMERACONTROL_H  #include <QObject> #include <tisudshl.h> #include "Grabber.h" using namespace _DSHOWLIB_NAMESPACE;  #define NUM_BUFFERS 10  class BICCameraControl : public QObject, public DShowLib::GrabberListener {     Q_OBJECT public:     explicit BICCameraControl(QObject *parent = nullptr);      void initCamera();                              // 初始化相机     void destroyCamera();                           // 销毁相机      void setHWND(HWND hwnd);                        // 设置窗口句柄     void setWindowSize(long width, long height);    // 设置窗口大小      void openCamera();                              // 打开相机     void closeCamera();                             // 关闭相机      void startWork();                               // 开始工作     void stopWork();                                // 停止工作      // Overwrite the GrabberListener methods we need.     virtual void overlayCallback(Grabber &caller, smart_ptr<OverlayBitmap> pBitmap, const tsMediaSampleDesc &desc) override;     virtual void frameReady(Grabber &caller, smart_ptr<MemBuffer> pBuffer, DWORD FrameNumber) override;      void takeAPicture();                            // 拍照  protected:     DShowLib::Grabber m_Grabber;     DShowLib::FrameHandlerSink::tFHSPtr m_Sink;  private:     HWND m_hwnd;     long m_width;     long m_height; };  #endif // BICCAMERACONTROL_H

#include "biccameracontrol.h" #include <QMessageBox> #include <QDebug>  BICCameraControl::BICCameraControl(QObject *parent) : QObject(parent) {     DShowLib::InitLibrary();     atexit(DShowLib::ExitLibrary); }  void BICCameraControl::initCamera() {     // Enable the overlay bitmap to display the frame counter in the live video.     m_Grabber.setOverlayBitmapPathPosition( ePP_DEVICE );     m_Grabber.getOverlay( ePP_DEVICE )->setEnable( true );      // Register the pListener object event.     m_Grabber.addListener( this, GrabberListener::eALL );      m_Sink = DShowLib::FrameHandlerSink::create( FrameTypeInfoArray::createRGBArray(), NUM_BUFFERS );     m_Sink->setSnapMode( true );      // Apply the sink to the grabber.     m_Grabber.setSinkType( m_Sink ); }  void BICCameraControl::setHWND(HWND hwnd) {     m_hwnd = hwnd; }  void BICCameraControl::setWindowSize(long width, long height) {     m_width = width;     m_height = height; }  void BICCameraControl::openCamera() {     // Show the device page.     m_Grabber.showDevicePage();      // Check if there is a valid device.     if ( m_Grabber.isDevValid() ) {         qDebug() << QString::fromStdString(m_Grabber.getDev().toString());          // Set the window that should display the live video.         m_Grabber.setHWND(m_hwnd);          // Enables or disables the default window size lock of the video window.         m_Grabber.setDefaultWindowPosition(false);         // Sets the size of the video window.         m_Grabber.setWindowSize(m_width, m_height);     } }  void BICCameraControl::closeCamera() {     // Closes the currently active video capture device.     m_Grabber.closeDev(); }  void BICCameraControl::startWork() {     if ( m_Grabber.isLive() ) {         QMessageBox::warning(NULL, "Warning", "Grabber already in live-mode !", QMessageBox::Ok);         return;     }      // Check if there is a valid device.     if ( m_Grabber.isDevValid() ) {         // Start the live video.         // Set true to enable the live video window, false to grab only.         m_Grabber.startLive(true);          if ( m_Grabber.getLastError().isError() )         {             QMessageBox::warning(NULL, "Warning", QString::fromStdWString(m_Grabber.getLastError().toStringW()), QMessageBox::Ok);         }     } }  void BICCameraControl::stopWork() {     if ( !m_Grabber.isLive() ) {         QMessageBox::warning(NULL, "Warning", "Grabber already in unlive-mode !", QMessageBox::Ok);         return;     }      m_Grabber.stopLive();      if ( m_Grabber.getLastError().isError() )     {         QMessageBox::warning(NULL, "Warning", QString::fromStdWString(m_Grabber.getLastError().toStringW()), QMessageBox::Ok);     } }  void BICCameraControl::overlayCallback(Grabber& caller, smart_ptr<OverlayBitmap> pBitmap, const tsMediaSampleDesc& MediaSampleDesc) {     UNREFERENCED_PARAMETER(caller);     char szText[25];     if( pBitmap->getEnable() == true ) // Draw only, if the overlay bitmap is enabled.     {         sprintf_s( szText, "%04d ", MediaSampleDesc.FrameNumber );         pBitmap->drawText( RGB(255,0,0), 0, 0, szText );     } }  // frameReady() 方法用于处理图像 void BICCameraControl::frameReady(Grabber& caller, smart_ptr<MemBuffer> pBuffer, DWORD currFrame) {     UNREFERENCED_PARAMETER(caller);     qDebug() << "Buffer " << currFrame << " processed in CListener::frameReady().";      char filename[MAX_PATH];     sprintf_s( filename, "image%02i.bmp", currFrame );     saveToFileBMP( *pBuffer, filename ); }  void BICCameraControl::takeAPicture() {     if ( !m_Grabber.isLive() ) {         QMessageBox::warning(NULL, "Warning", "Grabber already in unlive-mode !", QMessageBox::Ok);         return;     }      m_Sink->snapImages( 1, 2000 ); // 抓取一张图片，每次调用 snapImages() 之后，就会触发 Listener 中的 frameReady() }

使用比较简单，直接调用就行

#ifndef MAINWINDOW_H #define MAINWINDOW_H  #include <QMainWindow> #include "biccameracontrol.h"  QT_BEGIN_NAMESPACE namespace Ui { class MainWindow; } QT_END_NAMESPACE  class MainWindow : public QMainWindow {     Q_OBJECT  public:     MainWindow(QWidget *parent = nullptr);     ~MainWindow();  private slots:     void on_openBtn_clicked();      void on_closeBtn_clicked();      void on_startBtn_clicked();      void on_endBtn_clicked();      void on_picBtn_clicked();  private:     Ui::MainWindow *ui;     BICCameraControl *m_BICCameraControl; }; #endif // MAINWINDOW_H

#include "mainwindow.h" #include "ui_mainwindow.h"  MainWindow::MainWindow(QWidget *parent)     : QMainWindow(parent)     , ui(new Ui::MainWindow) {     ui->setupUi(this);     m_BICCameraControl = new BICCameraControl(this);     m_BICCameraControl->initCamera();      //QT中获取label控件的窗口句柄     m_BICCameraControl->setHWND((HWND)ui->label->winId());     m_BICCameraControl->setWindowSize(ui->label->width(), ui->label->height()); };  MainWindow::~MainWindow() {     delete ui; }  void MainWindow::on_openBtn_clicked() {     m_BICCameraControl->openCamera(); }  void MainWindow::on_closeBtn_clicked() {     m_BICCameraControl->closeCamera(); }  void MainWindow::on_startBtn_clicked() {    m_BICCameraControl->startWork(); }  void MainWindow::on_endBtn_clicked() {     m_BICCameraControl->stopWork(); }  void MainWindow::on_picBtn_clicked() {     m_BICCameraControl->takeAPicture(); }
