实验名称
PPP CHAP认证

可以参考相关实验
PPP协议的 PAP认证实验

实验目的
掌握PPP CHAP认证的过程及配置

背景描述
你是公司的网络管理员，公司为了满足不断增长的业务需求，申请了专线接入，你的客户端路由器与ISP进行链路协商时要验证身份，配置路由器保证链路建立并考虑其安性。

需求分析
在链路协商时保证安全验证。链路协商时MD5密文的方式传输。

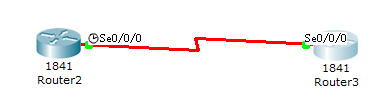

实验拓扑

预备知识
路由器基本配置知识、PPP CHAP知识

实验原理

• PPP协议位于OSI七层模型的数据链路层，PPP协议按照功能划分为两个子层：LCP、NCP。LCP主要负责链路的协商、建立、回拨、认证、数据的压缩、多链路捆绑等功能。NCP主要负责和上层的协议进行协商，为网络层协议提供服务。
• PPP的认证功能是指在建立PPP链路的过程中进行密码的验证，验证通过建立连接，验证不通过拆除链路。
• CHAP（Challenge Handshake Authentication Protocol，挑战式握手验证协议）是指
  验证双方通过三次握手完成验证过程，比PAP更安全。由验证方主动发出挑战报文，由验证方应答。在整个验证过程中，链路上传递的信息都进行了加密处理

实验步骤

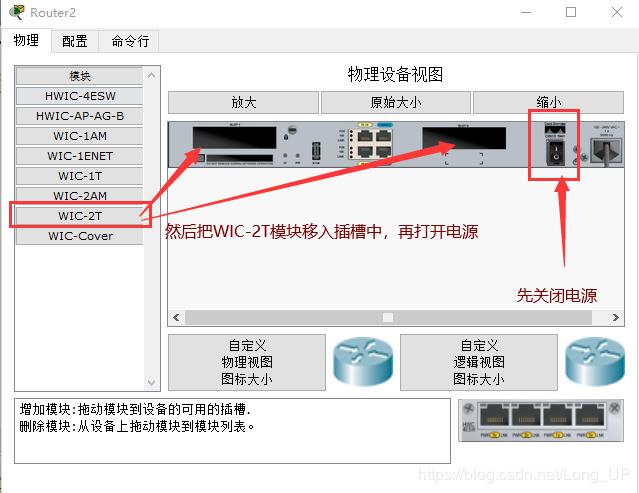

模拟器中路由器会没有S0/0/0接口，这时要

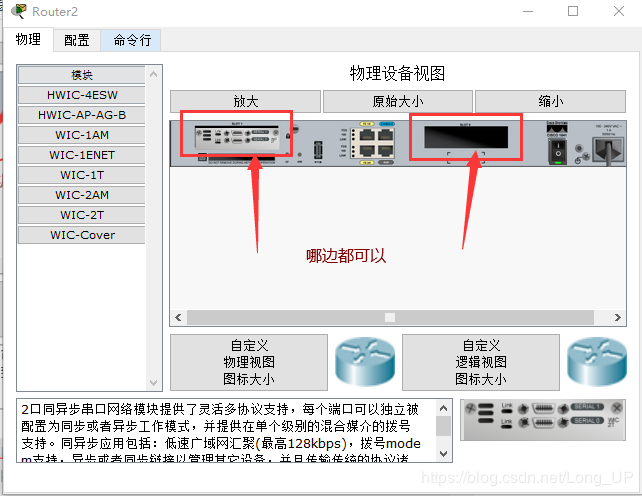

然后就有s0/1/0的接口了，左边会显示s0/1/0，右边显示s0/0/0

路由器Router2

Router(config)#hostname Router2 Router2(config)#interface Serial0/0/0 Router2(config-if)#ip address 192.168.1.1 255.255.255.0 Router2(config-if)#no shutdown Router2(config)#username Router3 password 123456 Router2(config)#int s0/0/0 Router2(config-if)#encapsulation ppp Router2(config-if)#ppp authentication chap

路由器Router3

Router(config)#hostname Router3 Router3(config)#interface Serial0/0/0 Router3(config-if)#ip address 192.168.1.2 255.255.255.0 Router3(config)#username Router2 password 123456 Router3(config)#int s0/0/0 Router3(config-if)#encapsulation ppp Router3(config-if)#ppp authentication chap Router3(config-if)#no shutdown

实验验证

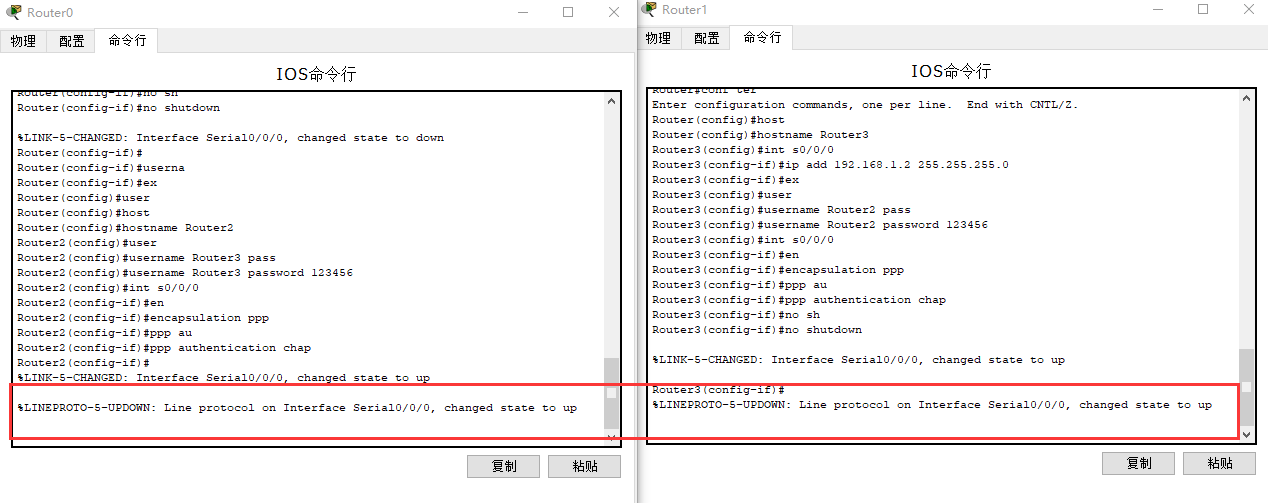

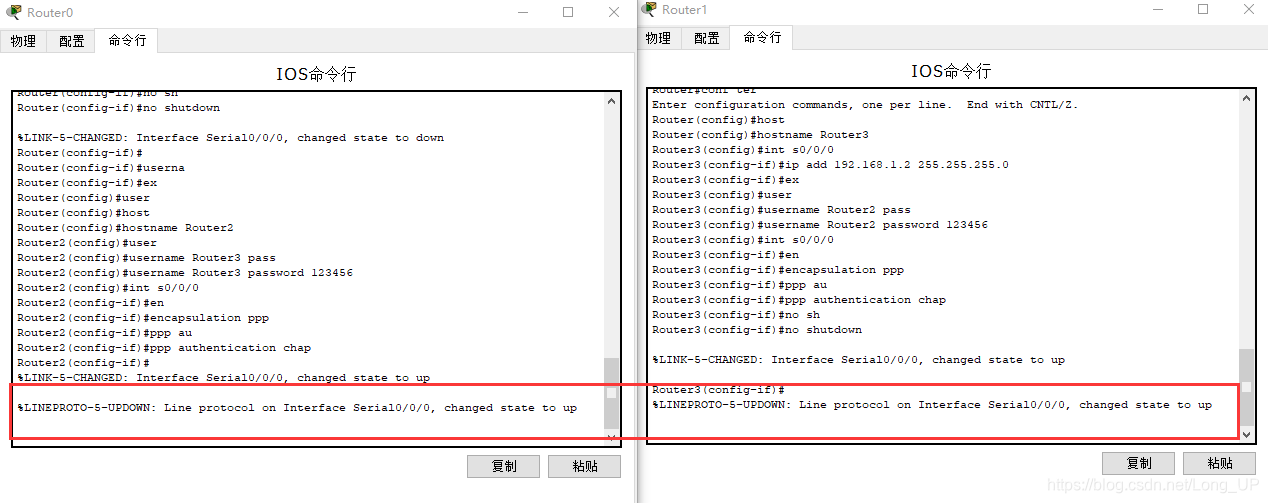

两边同时弹出该信息

注意事项：
两个路由器的串口必须启用 PPP 协议的封装，并且双方路由器 都要创建对方路由器的用户名跟认证密码 ， 认证密码必须一致， ，认证路由器方只要启用 CHAP 认证方式即可成为认证路由器。
