说话人识别xvector网络结构理解，从tdnn到xvector向量。

TDNN

时延神经网络（TDNN）来自1989年的论文《Phoneme recognition using time-delay neural networks》。原文中主要使用TDNN来识别音素，在识别”B”, “D”, “G”三个浊音中得到98.5%的准确率，高于HMM的93.7%。

普通神经网络识别音素

在讲TDNN之前先说说一般的神经网络的是怎样识别音素的吧。假设要识别三个辅音”B”, “D”, “G”，那么我们可以设计这样的神经网络：

其中输入0-12代表每一帧的特征向量（如13维MFCC特征）。那么有人可能会问了，即使在同一个因素”B”中，比如”B”包含20帧，那么第1帧与第15帧的MFCC特征也可能不一样。这个模型合理吗？事实上，”B”包含的20帧MFCC特征虽然有可能不一样，但变化不会太大，对于因素还是有一定区分度的，也就是说这个模型凑合凑合还能用，但效果不会非常好。GMM模型可以用这种模型来解释。

时延神经网络（TDNN）

上述模型只用了一帧特征，那么如果我们考虑更多帧，那么效果会不会好呢？

那么我们设计一个包含多帧的神经网络，如下图我们考虑延时为2，则连续的3帧都会被考虑。其中隐含层起到特征抽取的作用，输入层每一个矩形内共有13个小黑点，代表该帧的13维MFCC特征。假设有10个隐含层，那么连接的权重数目为3*13*10=390。

       应该是帧1的每个小黑点分别连接了隐含层的每个小圆圈，同样帧2/帧3…

       帧1乘以权重矩阵1，隐含层得到10个输出值

       帧2乘以权重矩阵2，隐含层得到10个输出值

       帧3乘以权重矩阵3，隐含层得到10个输出值

       隐含层3次输出的10个值分别相加得到最终的隐含层输出10个值

为了结构紧凑显示，我们将其重绘下图：

上两图是等价的。其中每条彩色线代表13*10=130个权重值。三条彩色线为390个权重。也有资料称之为滤波器。

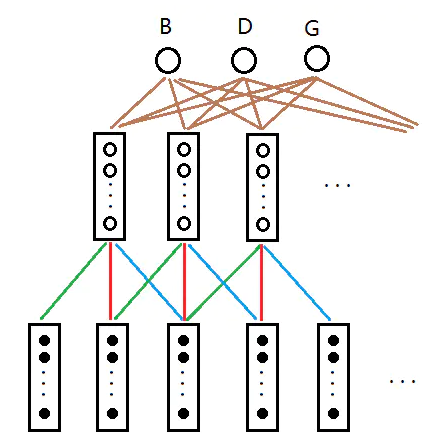

好，如果时间滚滚向前，我们不断地对语音帧使用滤波器，我们可以得到下图：

这就是延时神经网络的精髓了！其中绿色的线权值相同，红色的线权值相同，蓝色的线权值相同。相当于把滤波器延时。输入与隐层共390个权值变量待确定。

每个隐层矩形内包含10个节点，那么每条棕色的线包含10个权值，假设输出层与隐层的延时为4，则接收5个隐层矩形内（图中只画了3个）的数据，输出层3个（B/D/G），那么隐层与输出层合计权值为10*5*3=150。权值非常少！所以便于训练。

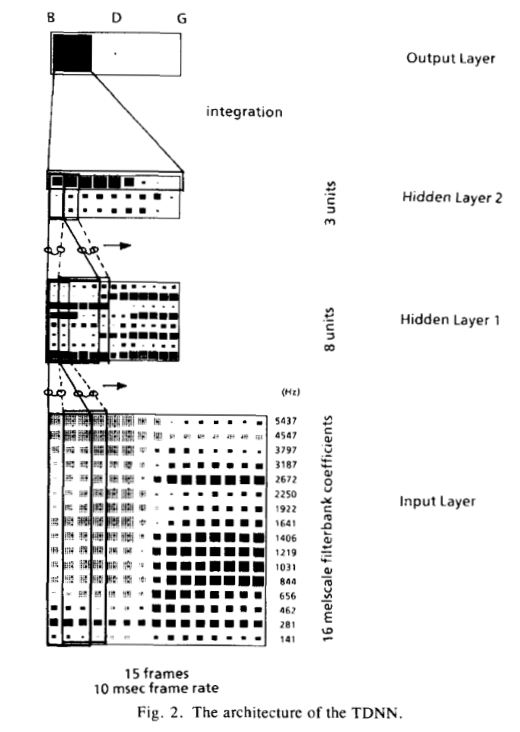

下面就不难理解文献上的图了。思想与上文一样，不过文章多用了一层隐层（多隐层有更强的特征提取和抽象能力）

介绍一下他的做法。Input Layer为语谱图，黑块为大值，灰块为小值。输入层纵向为经过mel滤波器的16个特征（没用MFCC），横向为帧。Input Layer 的延时为2，映射到Hidden Layer 1的关系为16*3 -> 8，权值个数为384。Hidden Layer 1 的延时为4，映射到Hidden Layer 2的关系为8*5 -> 3，权值个数为120。Hidden Layer 2 的延时为8，映射到输出层的关系为3*9 -> 3，权值个数为81。合计权值为384+120+81=585。输出的三个单元分别代表”B”, “D”, “G”的得分。

TDNN优点

（1）网络是多层的，每层对特征有较强的抽象能力。

（2）有能力表达语音特征在时间上的关系。

（3）具有时间不变性。

（4）学习过程中不要求对所学的标记进行精确的时间定为。

（5）通过共享权值，方便学习。

参考

https://www.jianshu.com/p/0207536ebc6c

x-vector

Architecture

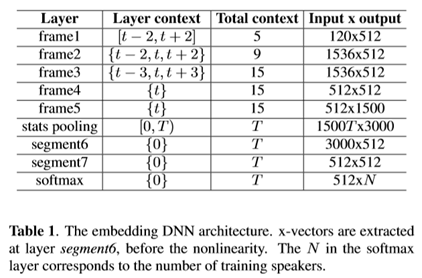

       xvector的网络结构如下表所示：

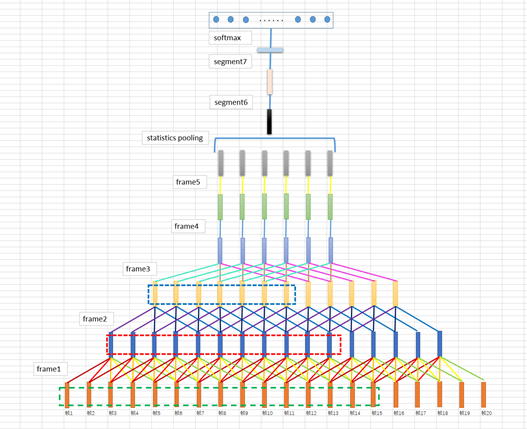

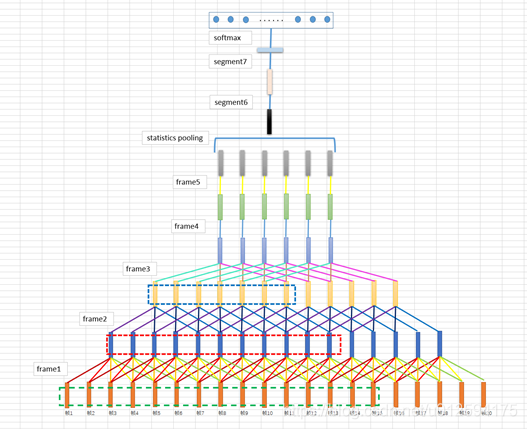

上面的大图中下半部分总共4种颜色的竖条，如下图所示，暂认为依次是：橘黄色/深蓝色/浅黄色/淡蓝色。

橘黄色竖条表示mfcc帧，其维度为24（根据论文所知），此处暂且画了20帧，statistics pooling层以下的帧数是根据mfcc实际帧数计算得到，。根据frame1-3的input x output中的output可知：

深蓝色竖条大小为512

浅黄色竖条大小为512

淡蓝色竖条大小为512

一层一层分分析，从下往上看，

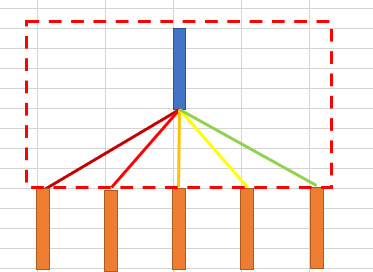

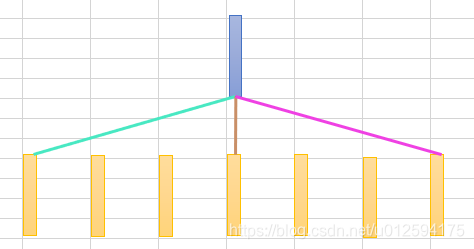

frame1：

输入端5条直线分别连接5帧，5*24=120，所以input x output=120 x 512；

context=5表示一个深蓝色竖条对应5个橘黄色竖条；

每一次stride=1，表示红色虚线框的内容每次向右移动1个橘黄色竖条的距离间隔；

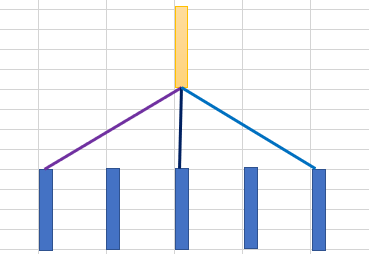

frame2如下：

输入端3条直线分别连接3帧，3*512=1536，但不同之处是相邻之间间隔一帧，所以input x output=1536 x 512；

context=9表示一个浅黄色竖条对应了9个最底层的橘黄色竖条（看上面的大图）；

同样stride=1；

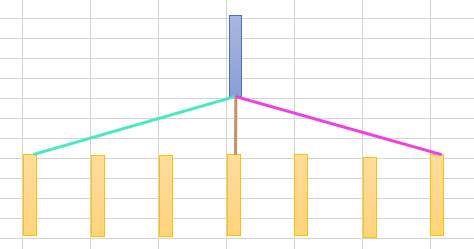

frame3如下：

输入端3条直线分别连接3帧，3*512=1536，但不同之处是相邻之间间隔两帧，所以input x output=1536 x 512；

context=15表示一个淡蓝色竖条对应了15个最底层的橘黄色竖条，大图中虚线框所示；同样stride=1；

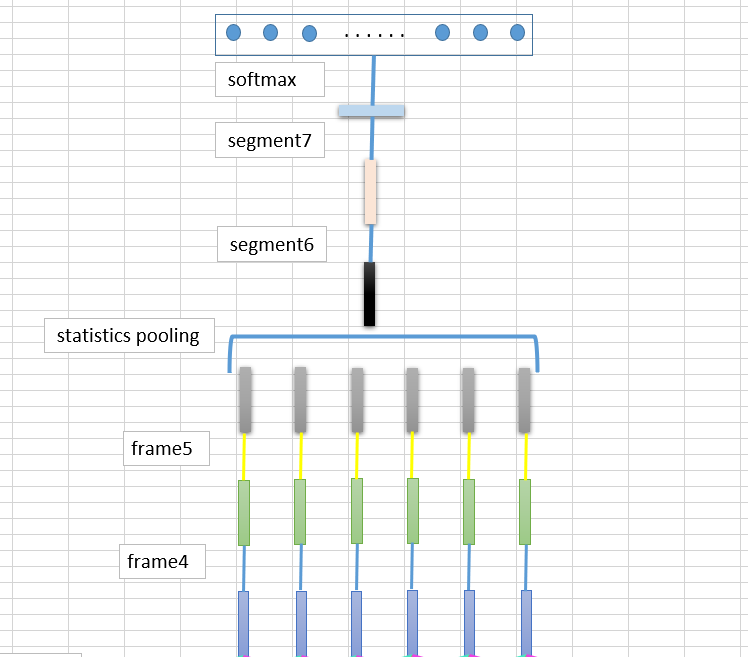

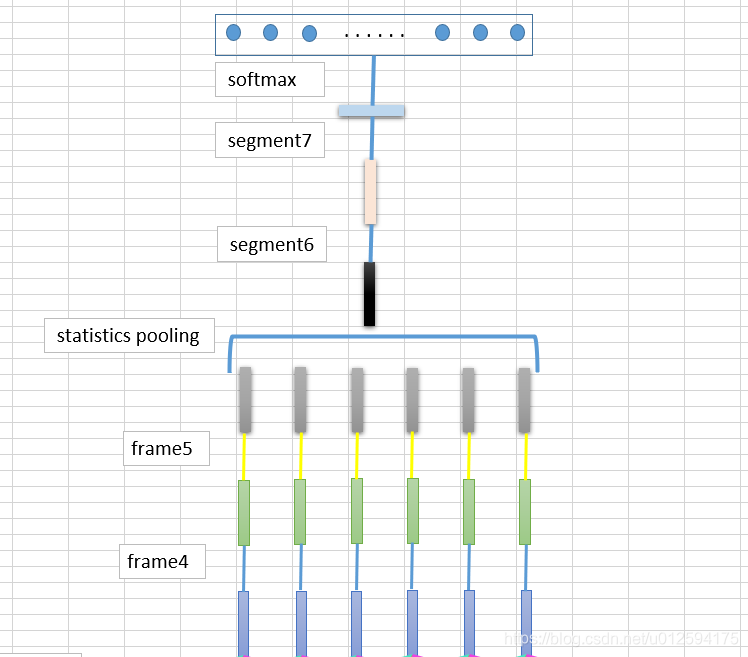

frame4：输入端只连接1帧，input x output=512 x 512；

frame5：输入端只连接1帧，input x output=512 x 1500；

statistics pooling：求T个输入帧的均值和方差，input x output=1500T x 3000，此处T表示灰色竖条的个数，均值维度为1500，标准差维度1500，cat组合过后即输出3000维的黑色竖条，且数量只有一帧；

segment6：input x output=3000 x 512；

segment7：input x output=512 x 512；

softmax： input x output=512 x N，N表示实际的speaker数量

参考

X-VECTORS:ROBUSTDNNEMBEDDINGSFORSPEAKERRECOGNITION
