引言

应用于永磁同步电机的转子位置估计方法有多种，常用观测电机反电动势或观测电机磁链的方式估计转子位置，针对不同的观测状态量又有多种不同的观测方法。以下使用滑模观测器观测电机反电动势，进而估计永磁同步电机转子位置。

一、 滑模观测器位置估计原理简介

1.当电机转动起来后，在定子绕组切割永磁体磁感线产生反电动势（发电机原理），当αβ轴方向反电动势已知时，电机转子位置可以确定。
θ_e = arctg(-e_α/e_β)，此处θ为转子电角度。

2.电机电流微分方程为
pi_α = -R/L·i_α + 1/L(v_α – e_α)
pi_β = -R/L·i_β + 1/L(v_β – e_β)
其中p为微分算子。
式中i_α,i_β可测量，e_α,e_β不可测量

3.使用滑模观测器误差信号代替e_α,e_β，将i_α，i_β作为观测量。
p’i_α = -R/L·’i_α + 1/L(v_α – z_α)
p’i_β = -R/L·’i_β + 1/L(v_β – z_β)
其中p为微分算子，’i_α,’i_β为估计电流，z_α,z_β为反电动势的误差信号。
比较上述两组方程，容易看出，当’i_α = iα，’i_β = i_β时，z_α = e_α，z_β = e_β

4.确定切换函数
令
z_α = ksgn(‘i_α – i_α)
z_β = ksgn(‘i_β – i_β)
其中sgn()为符号函数。
使用估计值与测量值的误差控制开关，此时问题就转化成了寻找合适的k，使得观测器收敛。
5.综上，简单的说，使用滑模观测器进行反电动势估计，就是构建模型，使得估计电流趋近实际电流，取此时的切换函数开关信号等效反电动势。

二、搭建simulink 滑模观测器模型

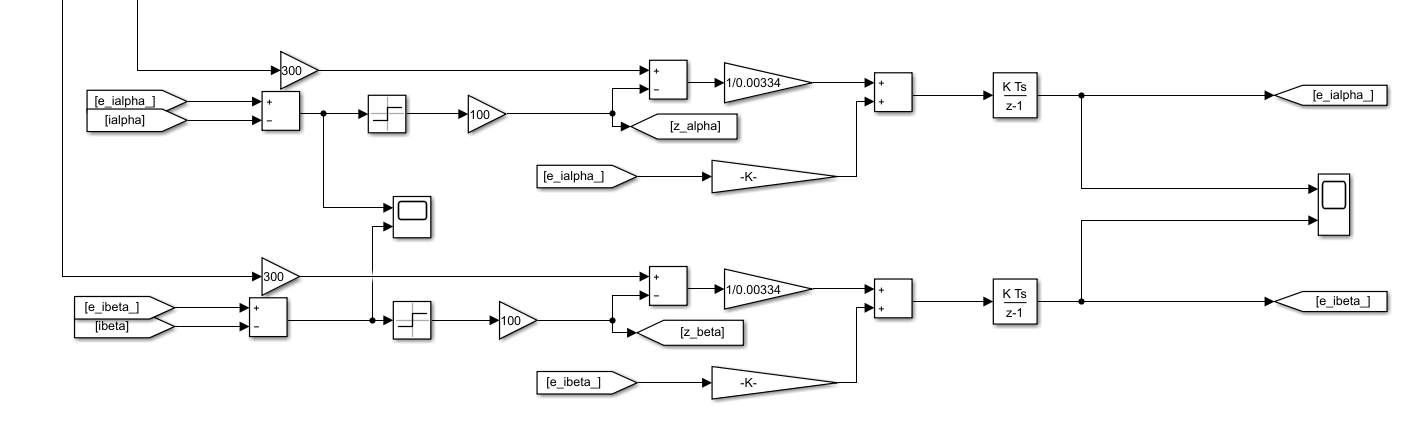

针对e_α,e_β分别搭建滑模观测器：

选择合适的k使得i_α – ‘i_α趋近于0，i_β – ‘i_β趋近于0。

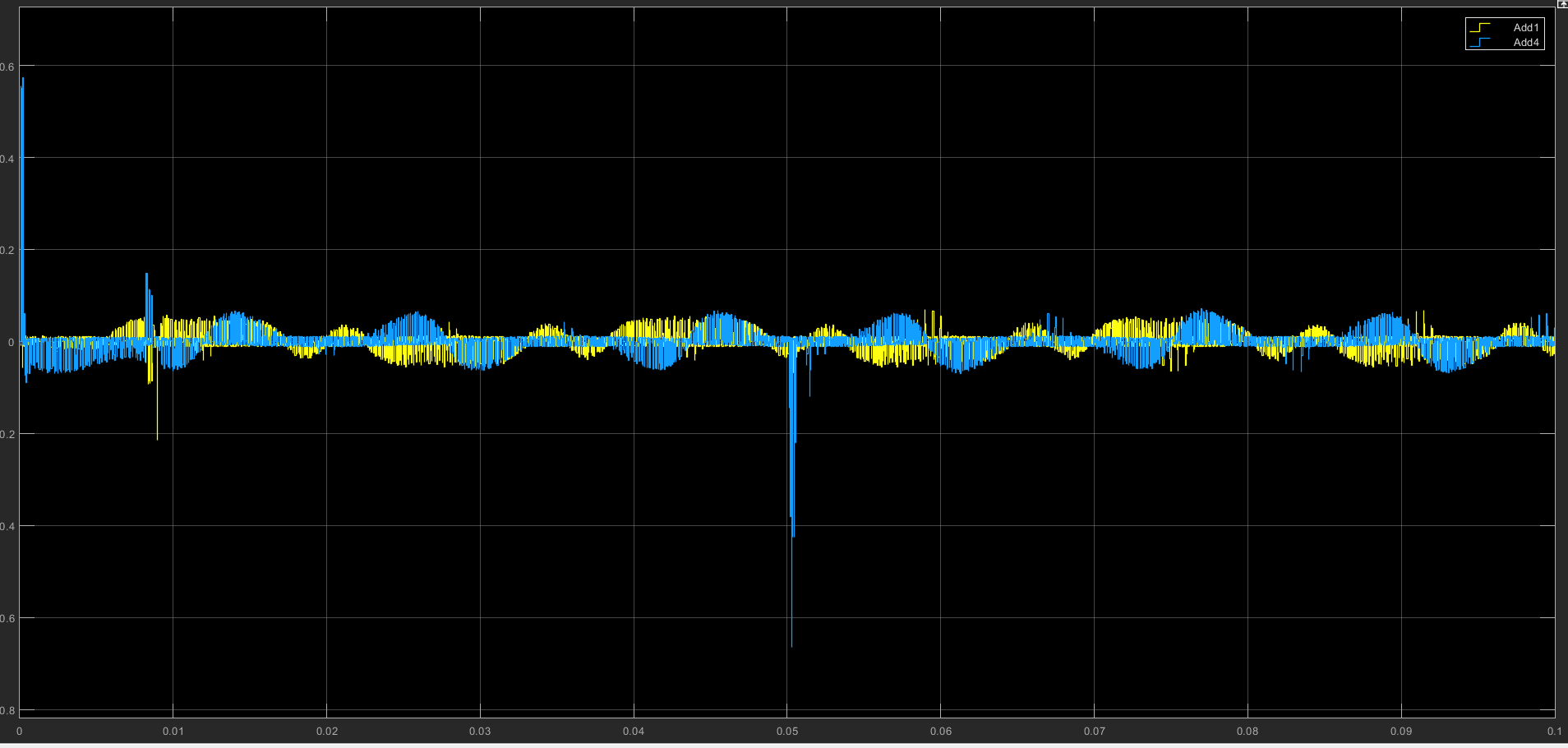

黄色信号为α的误差，蓝色信号为β轴的误差。
测试时存在负载突变，所以误差信号出现尖峰，尖峰信号在可接受的范围内。

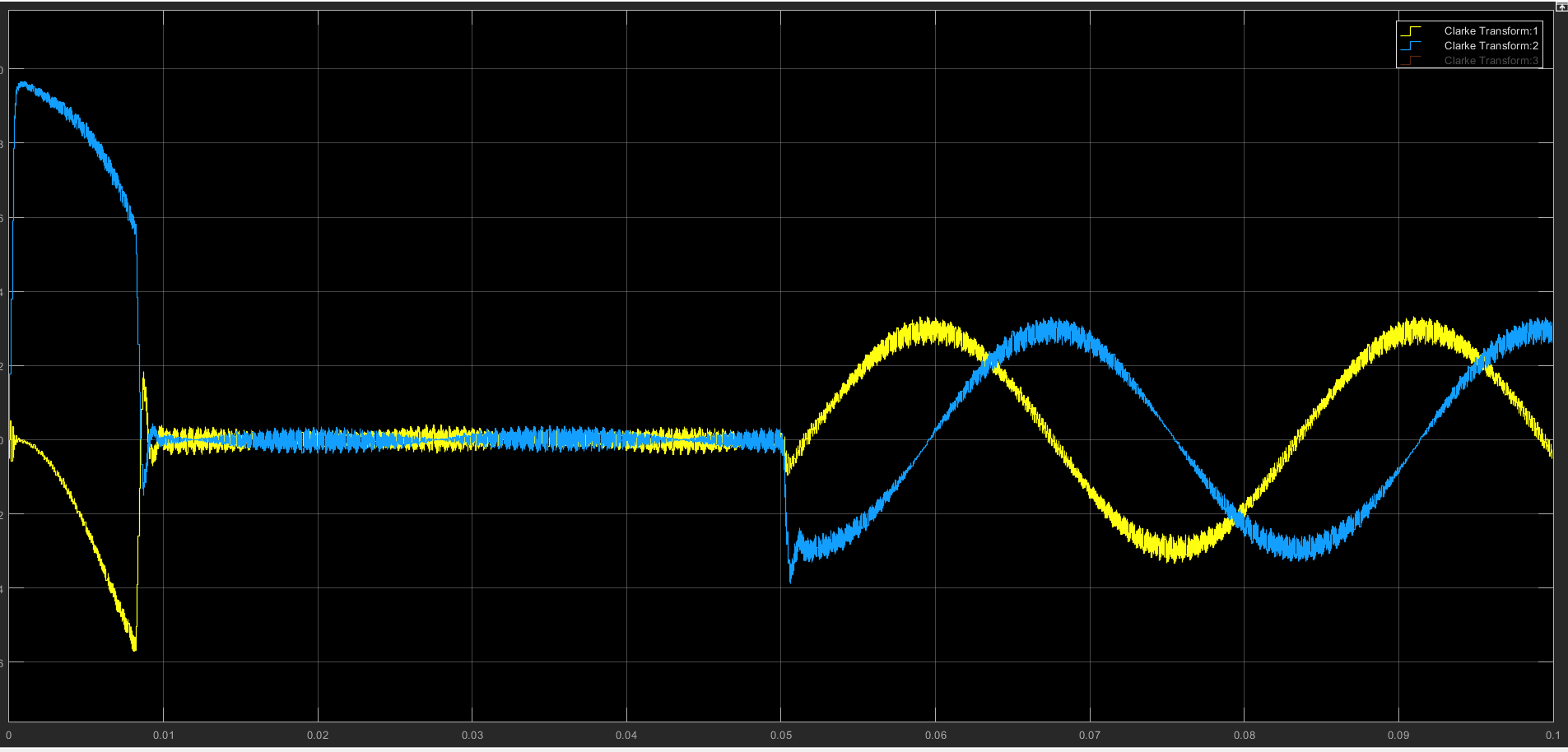

图中黄色信号为i_α蓝色信号为i_β
与误差波形对比，可见观测器的跟踪性能是极好的。

三、获得反电动势估计值

因为αβ轴的电流观测误差接近0，所以可以认为此时z_α，z_β与e_α，e_β等效，但是z_α，z_β为开关信号，需要经过滤波才能得到反电动势的等效值。

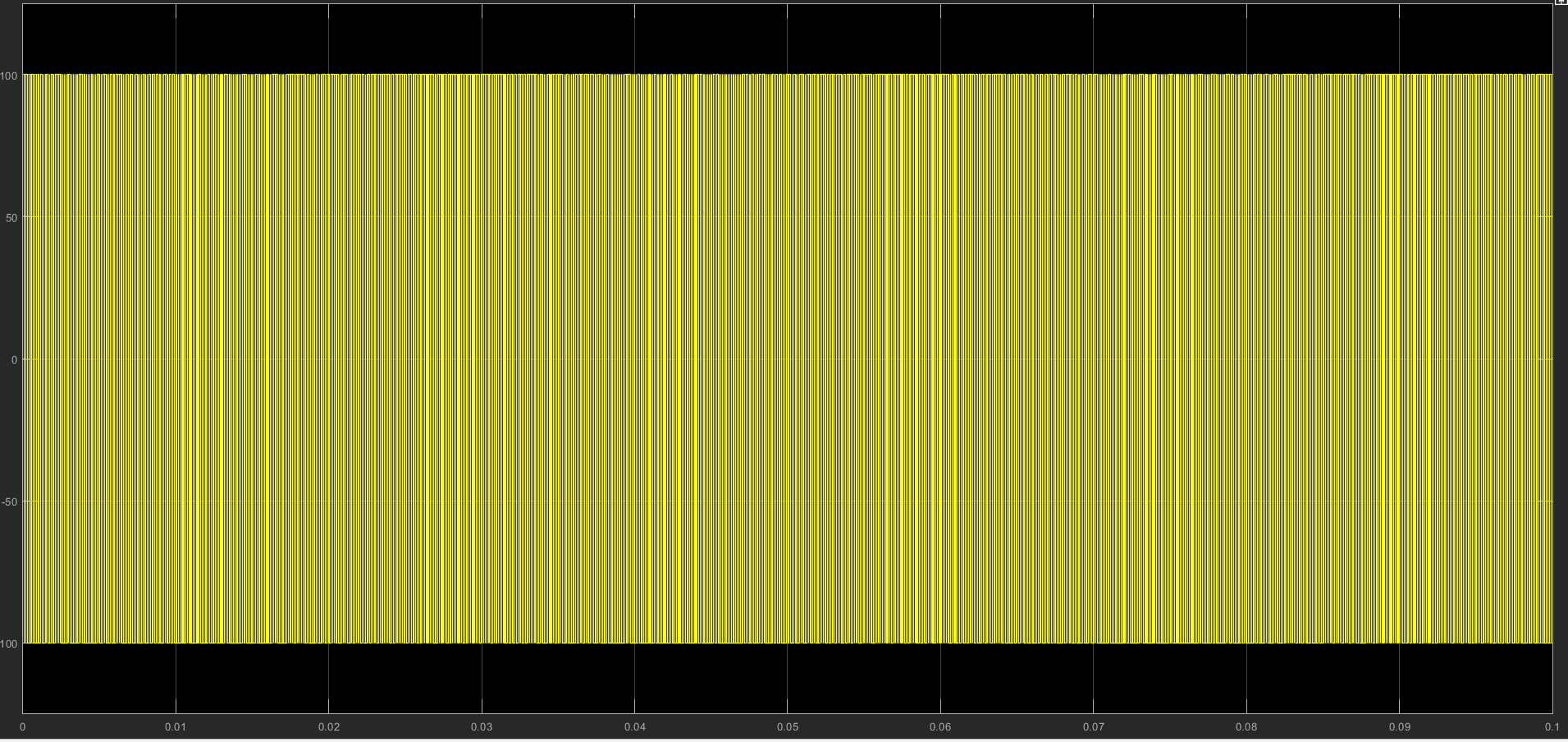

z_α信号波形如图。
构建iir低通滤波器f(n+1) = k * x(n) + (1-k) * f(n)，k = 0.0002
分别对z_α，z_β滤波，得到’e_α，’e_β

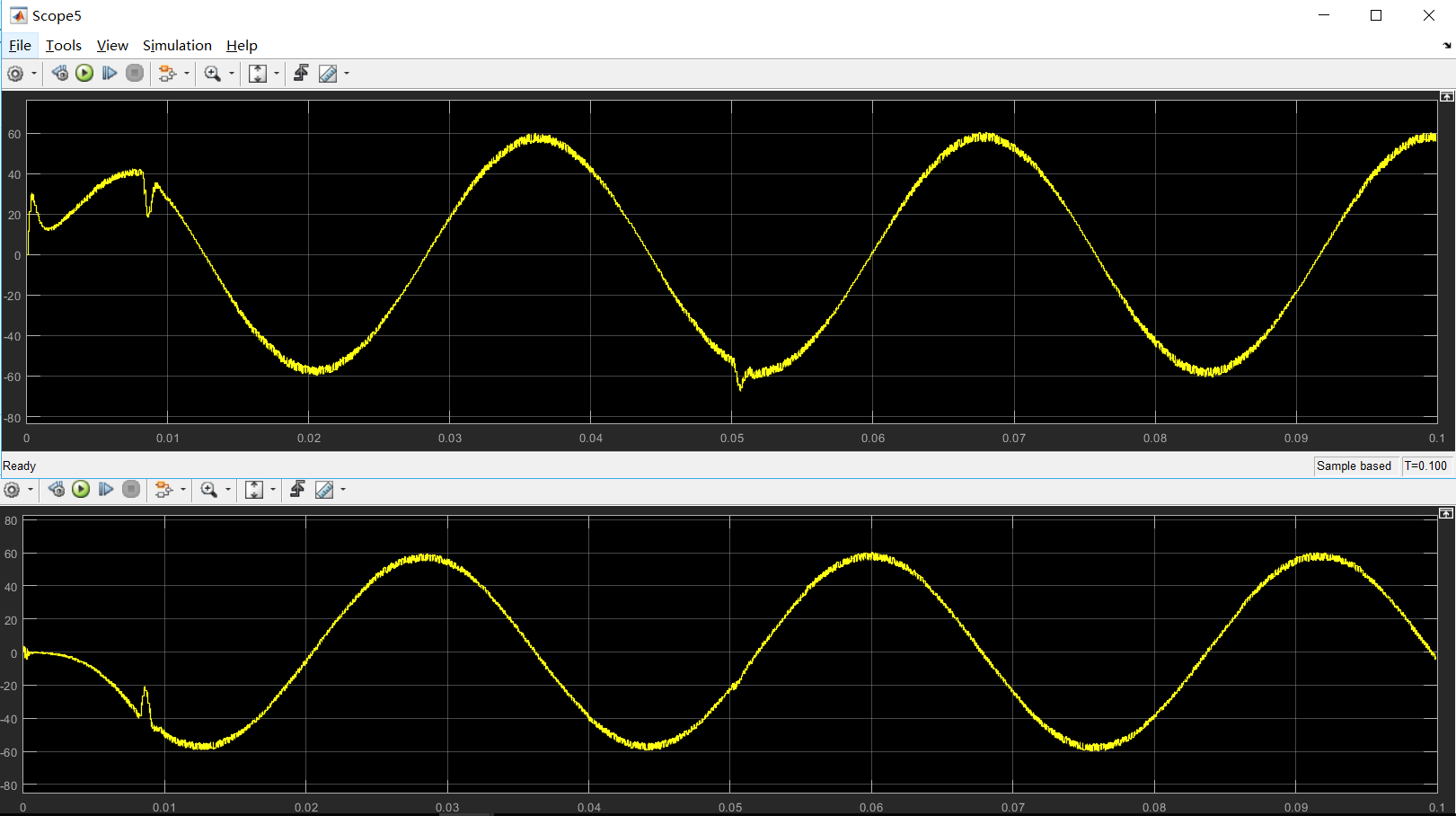

‘e_α，’e_β波形如图，电流波动导致0.008处的尖峰。

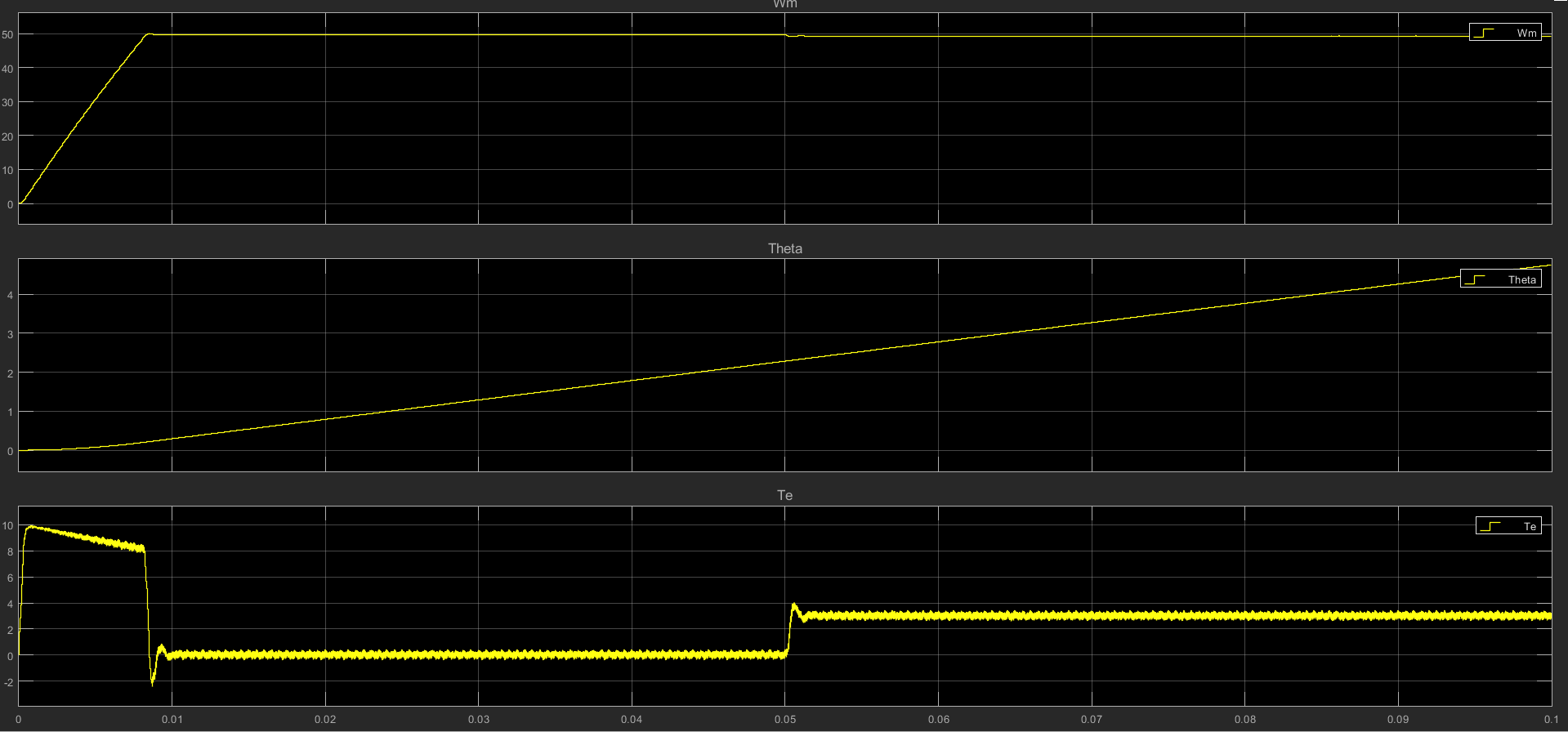

与电机转速对比：

图中，第一个信号为电机转速，可见在0.008后，电机转速保持稳定，虽然电机负载变化较大，但是反电动势观测值不随负载变化而变化，符合反电动势的属性。

四、计算转子电角度

上文提到θ_e = arctg(-e_α/e_β)
根据反电动势容易计算转子电角度

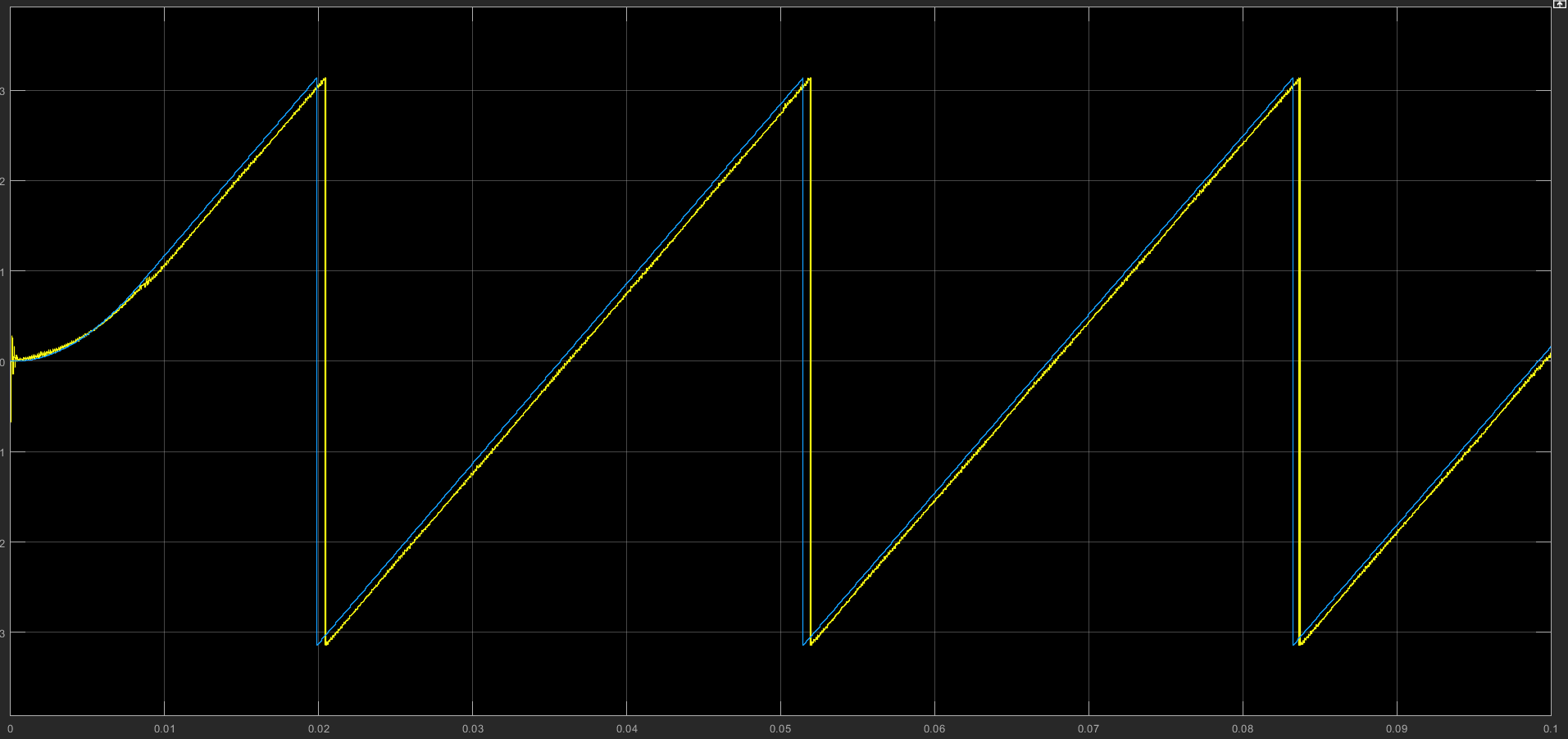

图中黄色波形为转子电角度估计值，蓝色为转子电角度真实值。
可见，在初始状态，低通滤波未产生作用，观测结果不可用，但是随着低通滤波器产生作用，位置估计结果很快稳定，并且能够准确的跟随真实位置。但是低通滤波器引入了不可忽略的相位延时。

五、小结

文中滑模观测器只是用来估计转子位置，并没有用于环路控制，控制用的转子位置信号由位置传感器得到。
该观测器鲁棒性好，能够容忍较大的模型参数误差，在仿真中，将定子电感增加100%，定子电阻减少50%，依然能够观测到转子位置，但是在速度较小时误差更大。
本文的仿真模型以上传，模型使用matlab2018a版本搭建，若小伙伴下载不方便可以留下邮箱。
期待小伙伴哦。
