前面两篇文章实现了自定义HAL和HIDL服务，本篇接着往上层实现，这篇文章要写的是JNI服务和framework层AIDL服务实现，由AIDL服务调用JNI层的服务的函数，为了提供给上层APP使用

同样我们参照系统其他服务的方式来写，来到frameworks/base/services/core/jni目录下，这下面有许多JNI的服务，创建cpp文件com_android_server_am_HelloService.cpp，为什么要叫这个名字，因为等下我们实现的AIDL服务包名为”com.android.server.am”

#include <jni.h> #include <nativehelper/JNIHelp.h> #include <binder/IServiceManager.h> #include <android/hardware/hello_hidl/1.0/IHello.h> #include <log/log.h> using android::sp; using android::hardware::hello_hidl::V1_0::IHello; namespace android {  sp<IHello> hw_device; static jint android_server_am_HelloService_nativeAdd(JNIEnv* env, jobject /* clazz */,jint a,jint b) { ALOGW("dongjiao...android_server_am_HelloService_nativeAdd....."); uint32_t total = hw_device->addition_hidl(a,b); return reinterpret_cast<jlong>(total); } static void android_server_am_HelloService_nativeInit(JNIEnv* /* env */,jobject /* clazz */) { ALOGW("dongjiao...android_server_am_HelloService_nativeInit.....");       hw_device = IHello::getService(); if (hw_device == nullptr) { ALOGW("dongjiao...failed to get IHello service"); return; } ALOGW("dongjiao...success to get IHello service"); } /*  * JNI registration.  */ static const JNINativeMethod gMethods[] = { { "nativeAdd", "(II)I", (void*) android_server_am_HelloService_nativeAdd }, { "nativeInit", "()V", (void*) android_server_am_HelloService_nativeInit }, }; int register_android_server_am_HelloService(JNIEnv* env) { return jniRegisterNativeMethods(env, "com/android/server/am/HelloService",             gMethods, NELEM(gMethods)); } }; // namespace android

这个JNI服务中定义两个函数，android_server_am_HelloService_nativeAdd和android_server_am_HelloService_nativeInit，这两个函数是提供给framework层AIDL服务调用的，添加了一些log方便后面验证，对应等下要实现的AIDL服务中的nativeAdd和nativeInit

android_server_am_HelloService_nativeInit函数作用是获取我们上一篇文章实现的HIDL服务IHello

android_server_am_HelloService_nativeAdd函数作用是调用HIDL服务中定义的addition_hidl函数

JNI服务中的函数想要被framework调用还需要通过register_android_server_am_HelloService函数进行注册，”com/android/server/am/HelloService”这个是等下我们要实现的framework层的AIDL服务

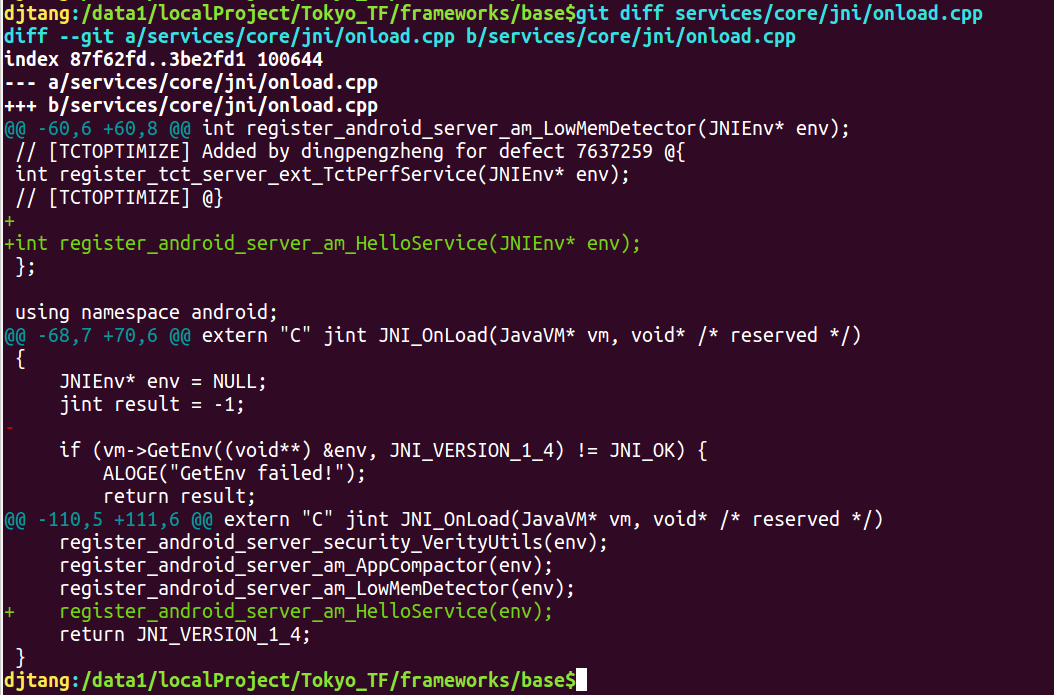

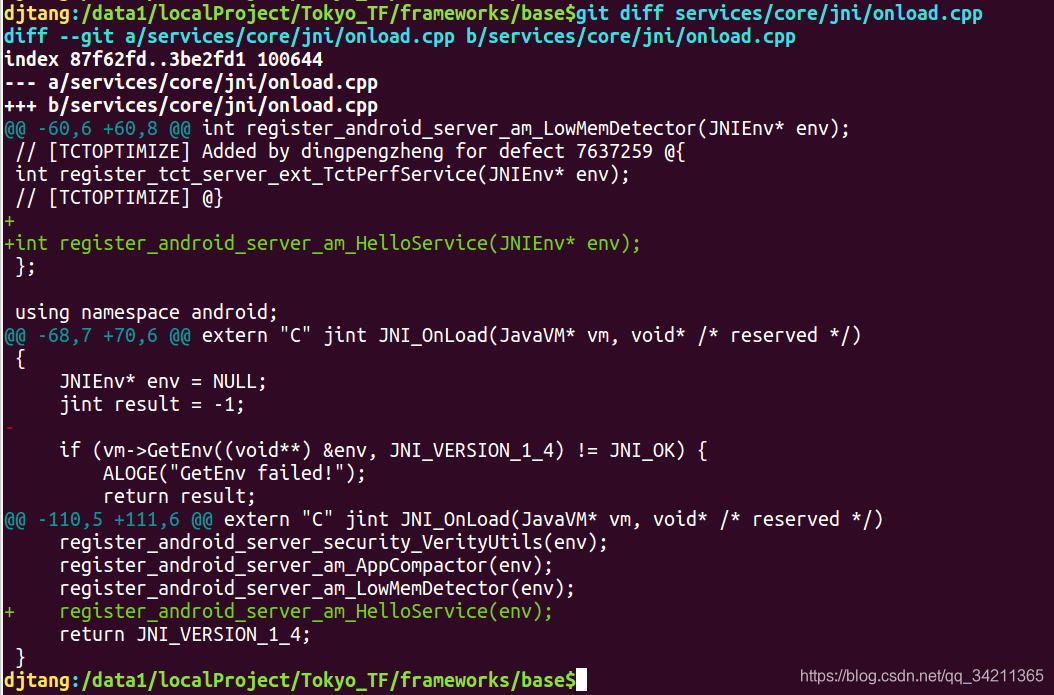

接着需要将这个自定义JNI服务添加到onload.cpp中开机注册，打开frameworks/base/services/core/jni/onload.cpp，添加如下代码：

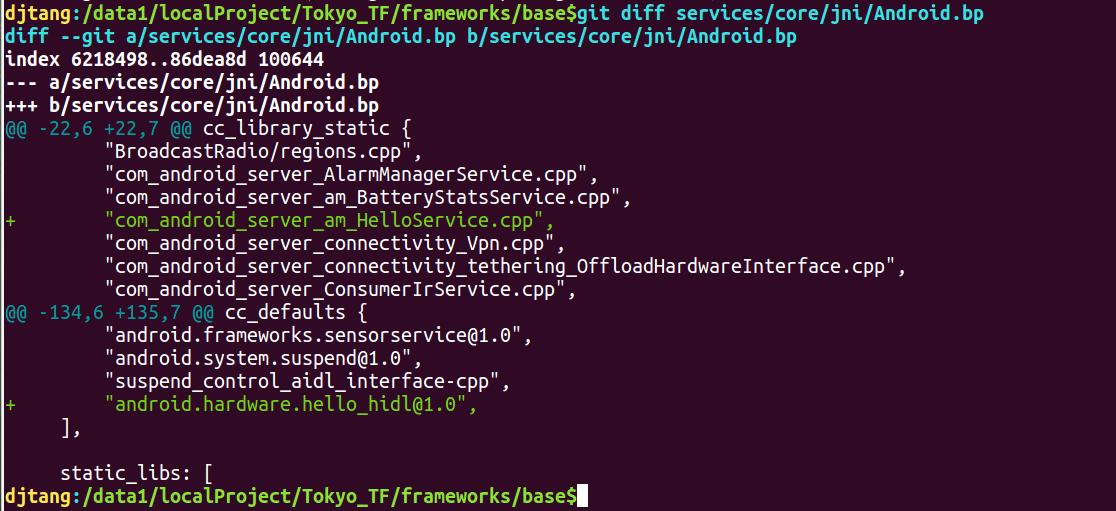

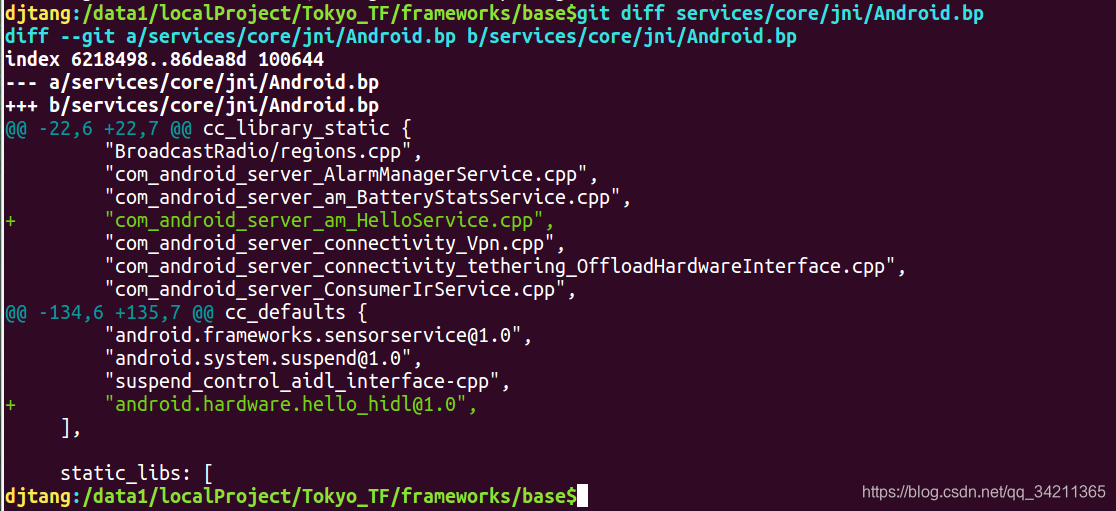

接着需要修改Android.bp文件，打开frameworks/base/services/core/jni/Android.bp，添加如下代码：

主要就是将新增文件添加进编译和添加hello_hidl的依赖库，JNI服务已经创建好了，接着，需要创建framework层AIDL服务

首先到frameworks/base/core/java/android/app/目录下创建IHelloService.aidl文件：

package android.app; interface IHelloService { int add(int a,int b); }

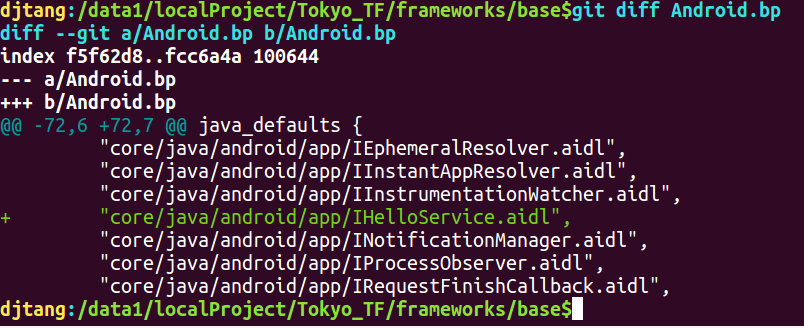

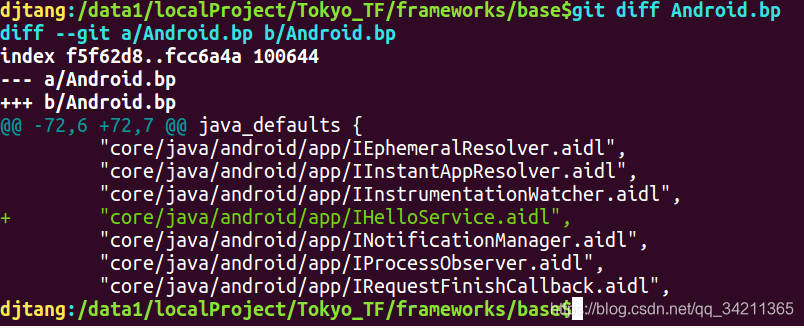

想要编译这个文件还需要修改Android.bp，在frameworks/base/Android.bp中添加如下代码：

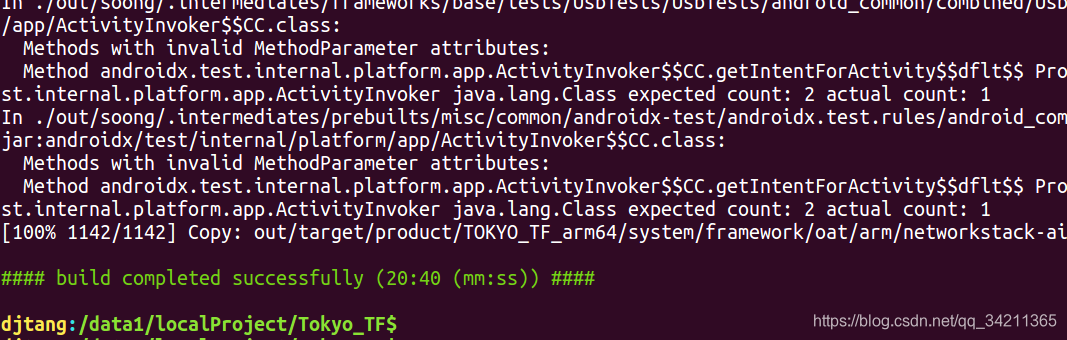

然后就可以编译了，mmm frameworks/base

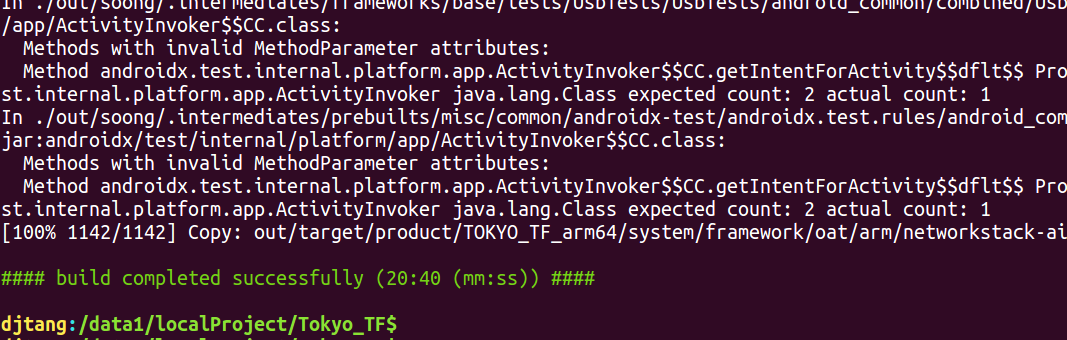

编译成功后我们可以去out目录下看看IHelloService.aidl编出来的IHelloService.java文件：

/*  * This file is auto-generated.  DO NOT MODIFY.  */ package android.app; public interface IHelloService extends android.os.IInterface { /** Default implementation for IHelloService. */ public static class Default implements android.app.IHelloService { @Override public int add(int a, int b) throws android.os.RemoteException     { return 0; } @Override public android.os.IBinder asBinder() { return null; } } /** Local-side IPC implementation stub class. */ public static abstract class Stub extends android.os.Binder implements android.app.IHelloService { private static final java.lang.String DESCRIPTOR = "android.app.IHelloService"; /** Construct the stub at attach it to the interface. */ public Stub() { this.attachInterface(this, DESCRIPTOR); } /**      * Cast an IBinder object into an android.app.IHelloService interface,      * generating a proxy if needed.      */ public static android.app.IHelloService asInterface(android.os.IBinder obj) { if ((obj==null)) { return null; }       android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR); if (((iin!=null)&&(iin instanceof android.app.IHelloService))) { return ((android.app.IHelloService)iin); } return new android.app.IHelloService.Stub.Proxy(obj); } @Override public android.os.IBinder asBinder() { return this; } /** @hide */ public static java.lang.String getDefaultTransactionName(int transactionCode) { switch (transactionCode) { case TRANSACTION_add: { return "add"; } default: { return null; } } } /** @hide */ public java.lang.String getTransactionName(int transactionCode) { return this.getDefaultTransactionName(transactionCode); } @Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException     {       java.lang.String descriptor = DESCRIPTOR; switch (code) { case INTERFACE_TRANSACTION: {           reply.writeString(descriptor); return true; } case TRANSACTION_add: {           data.enforceInterface(descriptor); int _arg0;           _arg0 = data.readInt(); int _arg1;           _arg1 = data.readInt(); int _result = this.add(_arg0, _arg1);           reply.writeNoException();           reply.writeInt(_result); return true; } default: { return super.onTransact(code, data, reply, flags); } } } private static class Proxy implements android.app.IHelloService { private android.os.IBinder mRemote; Proxy(android.os.IBinder remote) {         mRemote = remote; } @Override public android.os.IBinder asBinder() { return mRemote; } public java.lang.String getInterfaceDescriptor() { return DESCRIPTOR; } @Override public int add(int a, int b) throws android.os.RemoteException       {         android.os.Parcel _data = android.os.Parcel.obtain();         android.os.Parcel _reply = android.os.Parcel.obtain(); int _result; try {           _data.writeInterfaceToken(DESCRIPTOR);           _data.writeInt(a);           _data.writeInt(b); boolean _status = mRemote.transact(Stub.TRANSACTION_add, _data, _reply, 0); if (!_status && getDefaultImpl() != null) { return getDefaultImpl().add(a, b); }           _reply.readException();           _result = _reply.readInt(); } finally {           _reply.recycle();           _data.recycle(); } return _result; } public static android.app.IHelloService sDefaultImpl; } static final int TRANSACTION_add = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0); public static boolean setDefaultImpl(android.app.IHelloService impl) { if (Stub.Proxy.sDefaultImpl == null && impl != null) {         Stub.Proxy.sDefaultImpl = impl; return true; } return false; } public static android.app.IHelloService getDefaultImpl() { return Stub.Proxy.sDefaultImpl; } } public int add(int a, int b) throws android.os.RemoteException; }

其实这个文件和我们用Android Studio创建AIDL服务生成的中间文件差不多的，都是统一的AIDL框架：有一个Stub抽象类，继承IBinder，实现IHelloService，还有一个代理类Proxy继承IHelloService，通过asInterface方法来获取

了解了IHelloService.aidl生成的一个中间文件，我们再实现HelloService.java的时候就清晰了，在frameworks/base/services/core/java/com/android/server/am/目录下创建HelloService.java文件：

package com.android.server.am; import android.app.IHelloService; public class HelloService extends IHelloService.Stub { public HelloService(){       android.util.Log.d("dongjiao","Start HelloService..."); nativeInit(); } @Override public int add(int a, int b){       android.util.Log.d("dongjiao","HelloService add()...a = :"+a+",b = :"+b); return nativeAdd(a,b); } private static native void nativeInit(); private static native int nativeAdd(int a,int b); }

这个HelloService继承自IHelloService.Stub，它作为Binder的具体实现端，里面定义了两个native方法，这两个方法和之前创建的JNI服务中的那两个函数一一对应，HelloService构造方法中调用nativeInit，add方法提供给外界访问，它里面调用nativeAdd

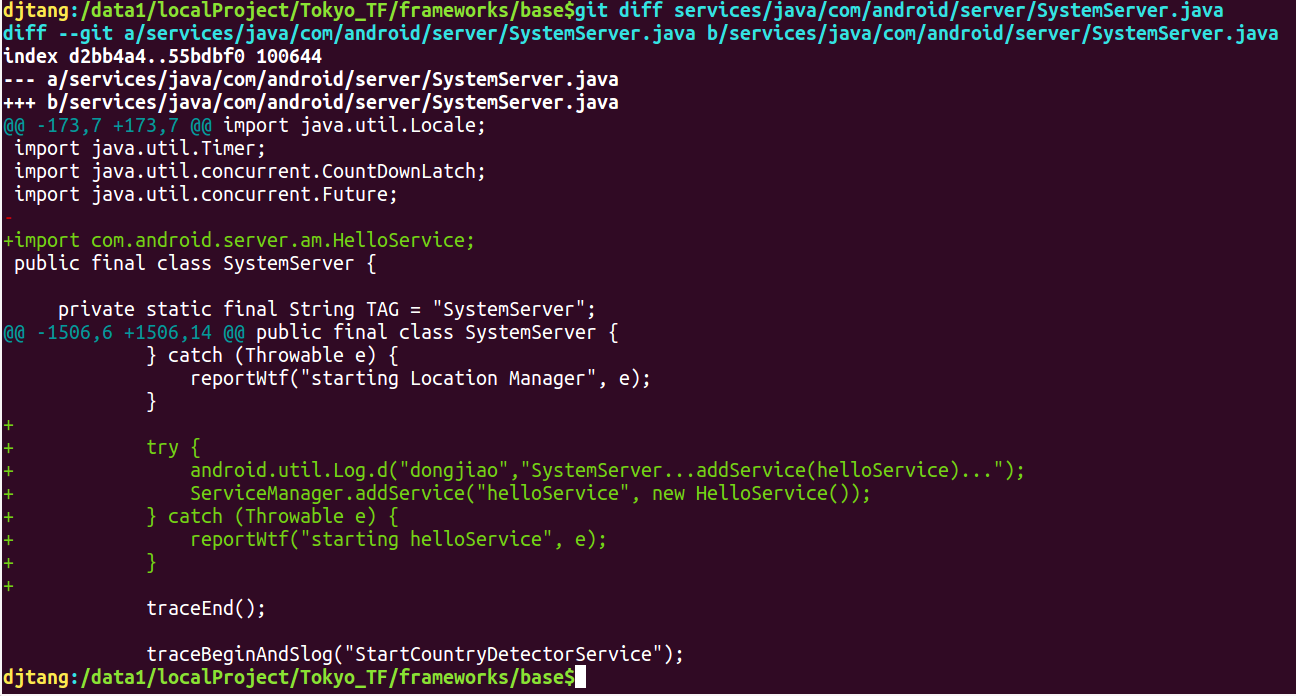

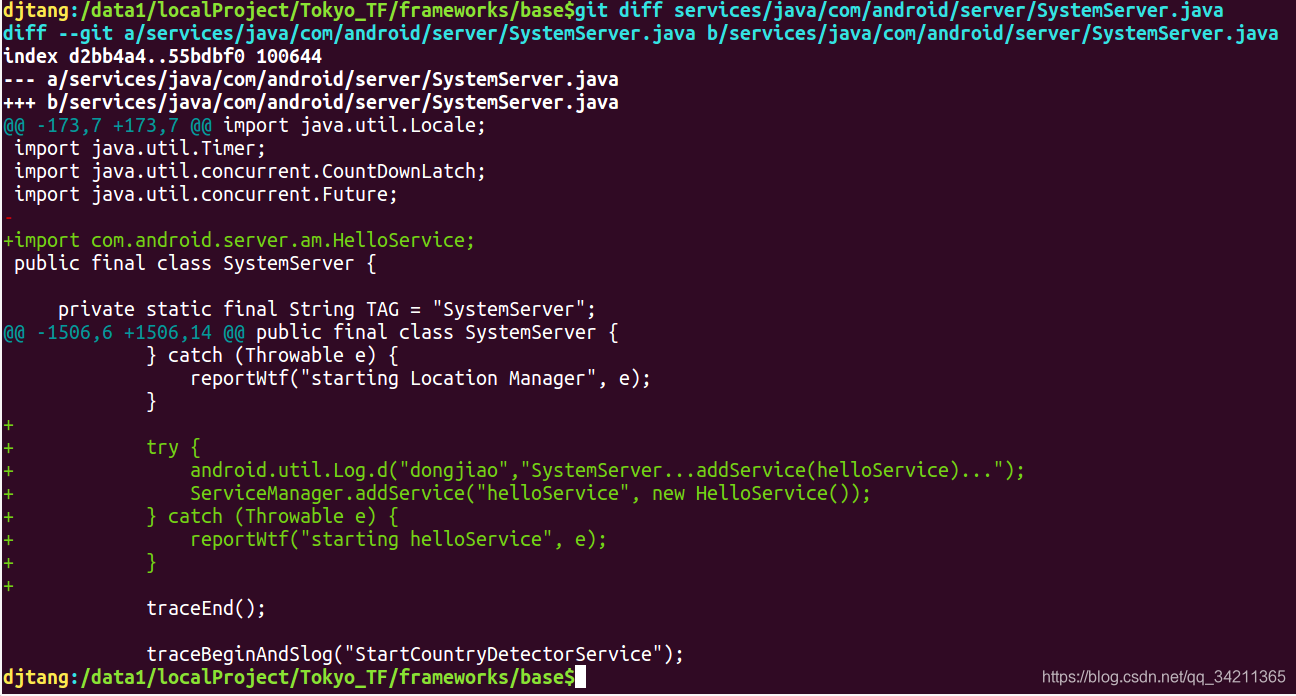

好了这个AIDL服务已经创建好了，接着我们到SystemServer中去添加开机注册此服务的代码，打开frameworks/base/services/java/com/android/server/SystemServer.java随便在其他某个服务下添加如下代码：

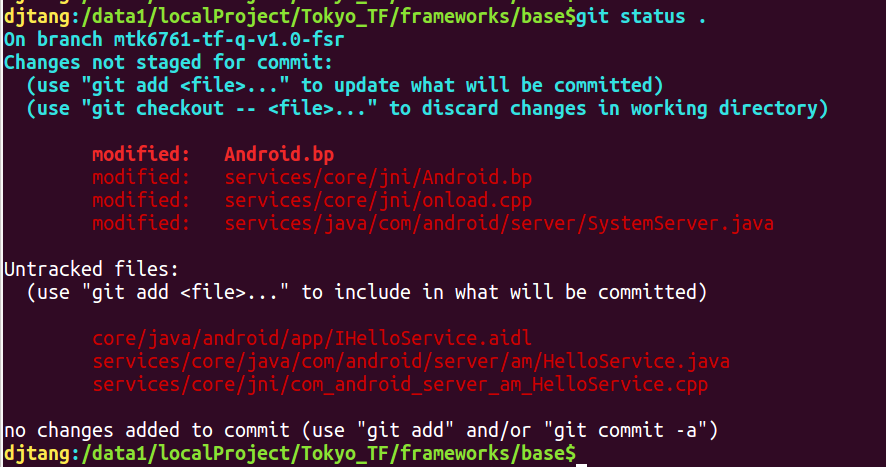

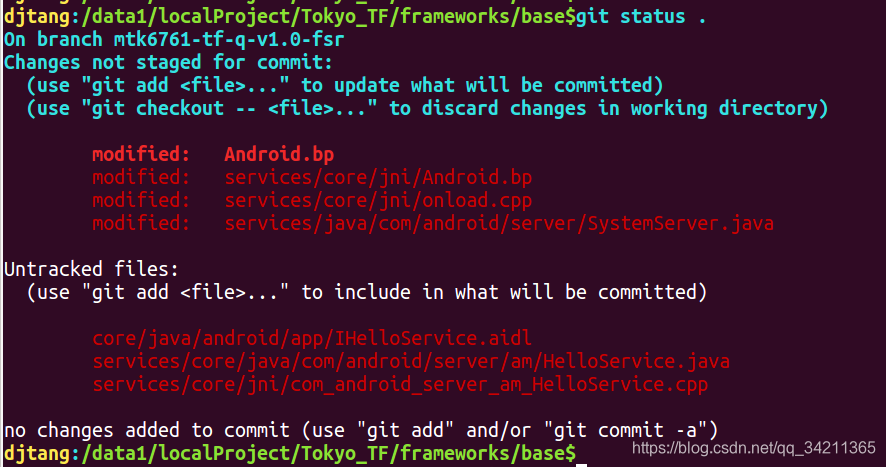

SystemServer启动时就会将HelloService添加到ServiceManager，名字自定义为”helloService“，代码已经添加完毕，总的修改就是如下部分：

开始进行编译 mmm frameworks/base/

编译成功后需要将/system/framework/下所有文件push进手机
adb push out/target/product/TOKYO_TF_arm64/system/framework/ /system/

另外定义的JIN服务相关代码会被编译到libandroid_servers.so这个so中，还需push这个so
adb push out/target/product/TOKYO_TF_arm64/system/lib64/libandroid_servers.so /system/lib64/

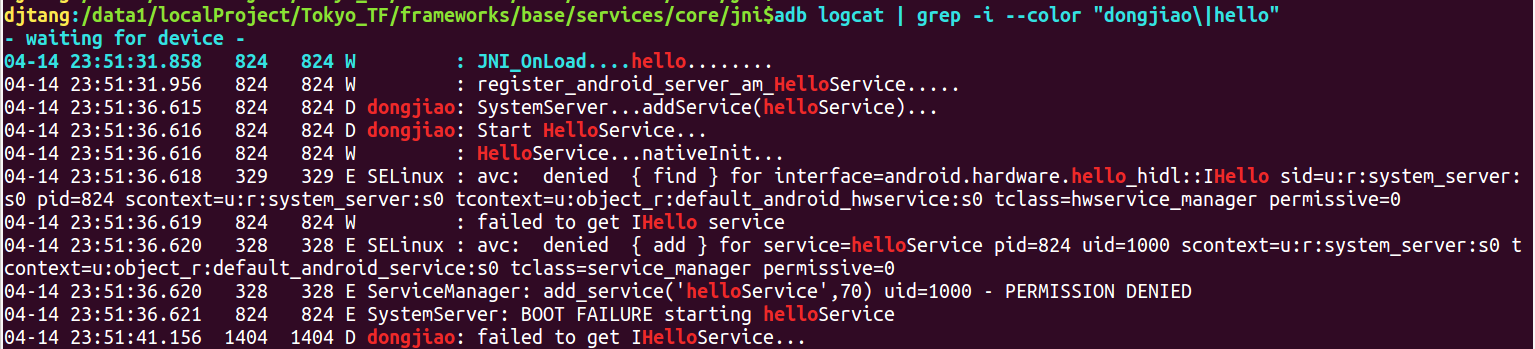

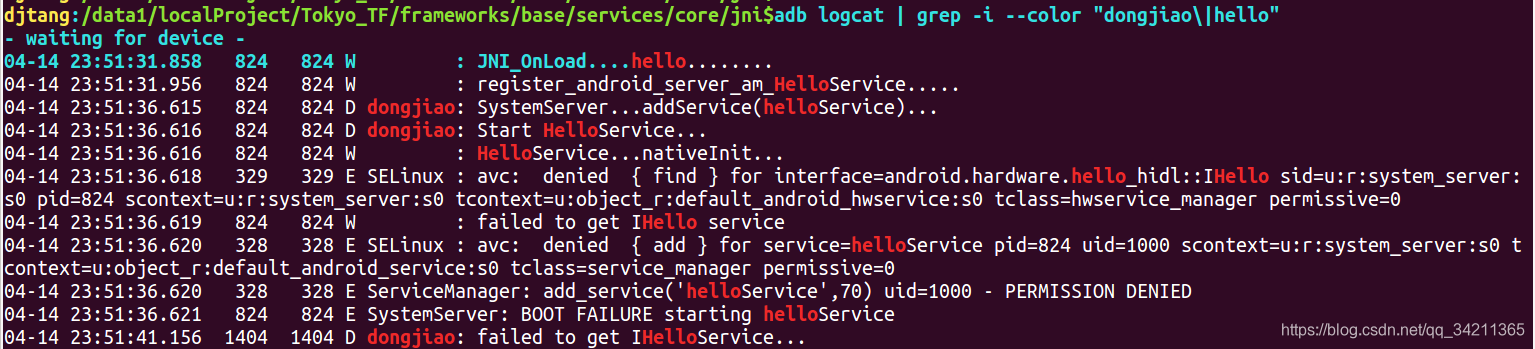

重启手机发现了如下错误：

这是因为缺少了SELinux权限，实际开发中添加自定义AIDL，HIDL服务都需要SELinux权限，我们这里重点不在SELinux，所以采用规避方案，直接将SELinux关闭adb shell setenforce 0，这需要root权限

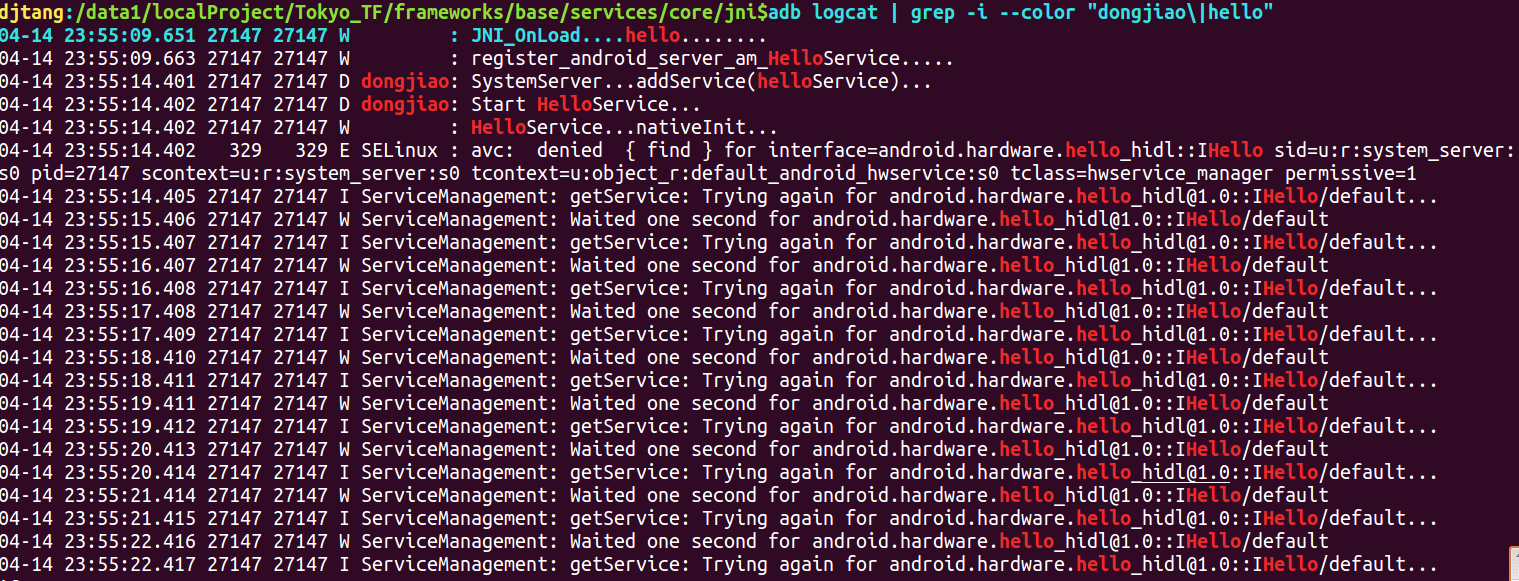

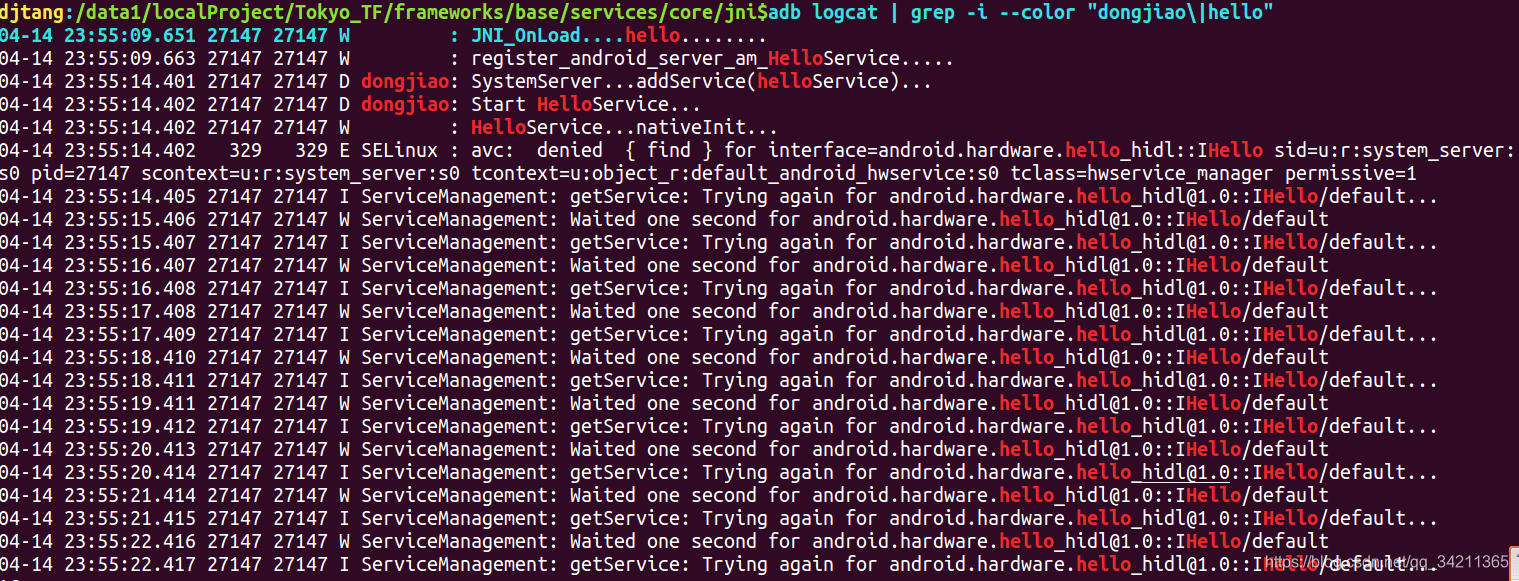

我们发现如下log，这是因为我的HIDL服务还没启动

启动一下前一篇文章实现的HIDL服务:

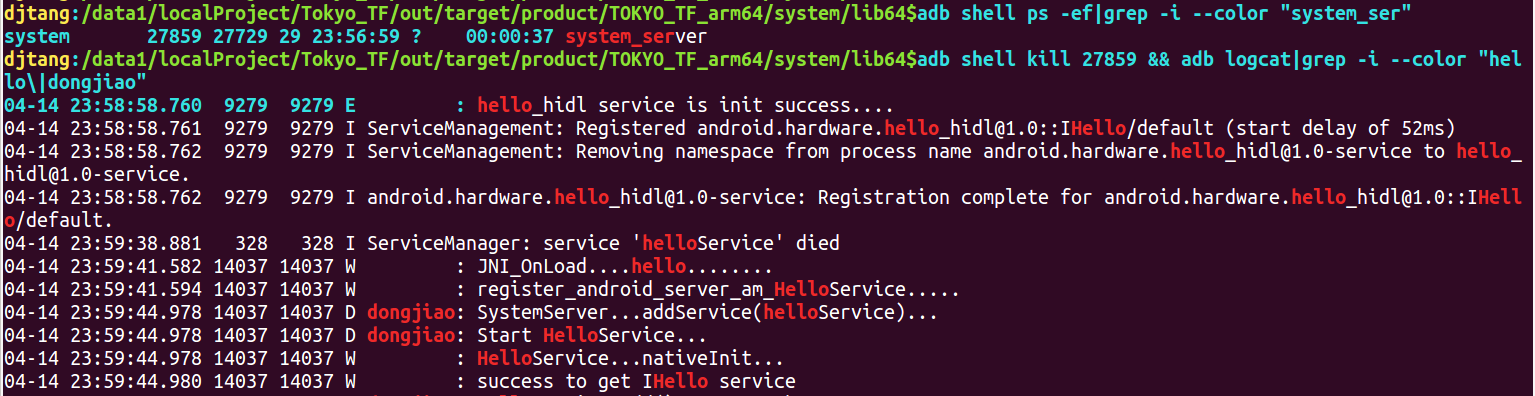

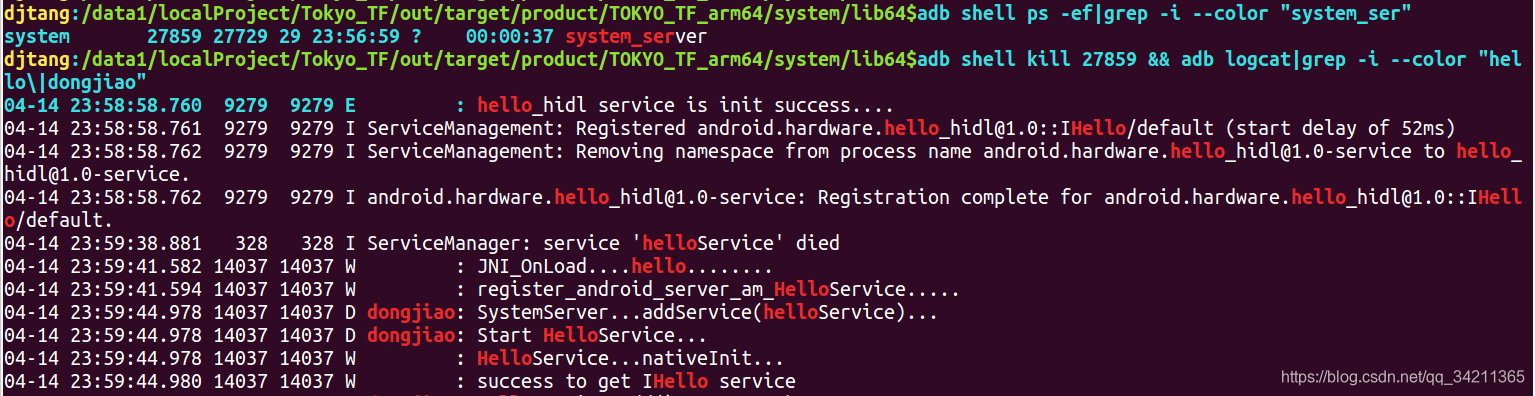

我们重新将SystemServer杀掉，为了再看一遍log：

04-14 23:58:58.760 9279 9279 E : hello_hidl service is init success…
04-14 23:58:58.761 9279 9279 I ServiceManagement: Registered android.hardware.hello_hidl@1.0::IHello/default (start delay of 52ms)
04-14 23:58:58.762 9279 9279 I ServiceManagement: Removing namespace from process name android.hardware.hello_hidl@1.0-service to hello_hidl@1.0-service.
04-14 23:58:58.762 9279 9279 I android.hardware.hello_hidl@1.0-service: Registration complete for android.hardware.hello_hidl@1.0::IHello/default.
这一段代表的是HIDL服务的启动注册

04-14 23:59:38.881 328 328 I ServiceManager: service ‘helloService’ died
04-14 23:59:41.582 14037 14037 W : JNI_OnLoad…hello…
04-14 23:59:41.594 14037 14037 W : register_android_server_am_HelloService…
04-14 23:59:44.978 14037 14037 D dongjiao: SystemServer…addService(helloService)…
04-14 23:59:44.978 14037 14037 D dongjiao: Start HelloService…
04-14 23:59:44.978 14037 14037 W : HelloService…nativeInit…
04-14 23:59:44.980 14037 14037 W : success to get IHello service
这一段代表AIDL服务的启动注册

可以看到关闭了SELinux权限之后，HIDL和AIDL服务都注册成功了，并且在AIDL服务初始化时也能成功通过JNI服务获取到HIDL服务了，后面如果调用HIDL的addition_hidl函数也应该是很简单了

其实整个调用逻辑还是比较清晰的，从AIDL到JNI到HIDL，在AIDL服务初始化中调用JNI服务的nativeInit函数，JNI服务的nativeInit函数中获取到HIDL服务，之后就可以随意调用HIDL的函数了

下一篇文章我将写一个APP通过AIDL调用HIDL的addition_hidl函数
