本篇主要讲解如何实现一个简易的选择上传图片时的展示控件，该自定义控件继承自ViewGroup，支持网格排列，以及横向排列。最终效果如下图：

• 网格布局

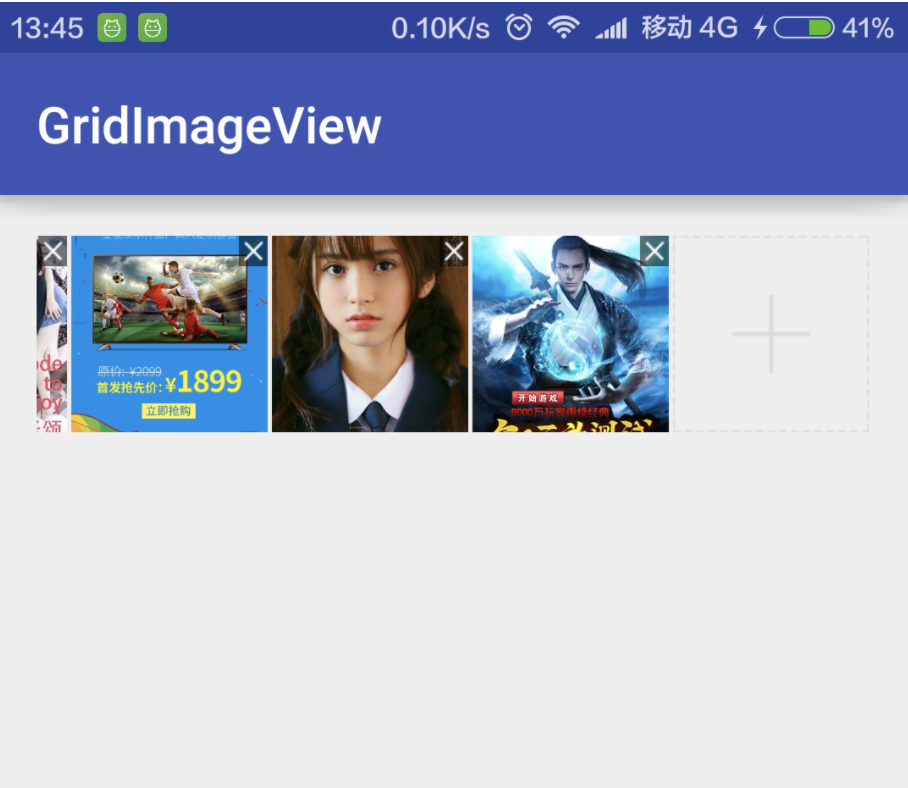

• 水平布局


自定义View

上图中每个ImageView的右上角都有一个删除按钮，我们可以通过组合View或者自定义View的方式去实现，这里选择自定义方式，自定义GridItemView继承自ImageView。

我们知道自定义View一般流程为：

1. 编写自定义属性
2. 在构造函数中获取自定义属性
3. 在onMeasure中测量宽高，如有需要务必考虑支持padding属性和wrap_content，margin不用管，它是由父布局控制的。
4. 重写onDraw来进行绘制，以达到我们所需要的效果。

由于我们只是想在原图上画一个删除按钮，因此只需重写onDraw即可。

 private void init(){         mPaint=new Paint(Paint.ANTI_ALIAS_FLAG);         mDelBound=new Rect(); } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); int foregroundWidth=30; int foregroundHeight=30; int delBoundPadding=5; //先画灰色背景         mPaint.setColor(0x88000000);         mDelBound.set(getWidth()-getPaddingRight()-foregroundWidth-delBoundPadding*2 ,getPaddingTop() ,getWidth()-getPaddingRight() ,getPaddingTop()+foregroundHeight+delBoundPadding*2);         canvas.drawRect(mDelBound,mPaint); //再画两条交叉线         mPaint.setColor(0xffffffff);         canvas.drawLine(mDelBound.left+delBoundPadding                 ,mDelBound.top+delBoundPadding                 ,mDelBound.right-delBoundPadding                 ,mDelBound.bottom-delBoundPadding,mPaint);         canvas.drawLine(mDelBound.left+delBoundPadding                 ,mDelBound.bottom-delBoundPadding                 ,mDelBound.right-delBoundPadding                 ,mDelBound.top+delBoundPadding,mPaint); }

上述代码实现了画灰色背景和两条交叉钱，此外，还可以根据实际情况，直接使用drawBitmap来画按钮。

接下来，我们给这个删除按钮加上点击事件，通过接口的形式对外提供按钮点击功能。

 @Override public boolean onTouchEvent(MotionEvent event) { if (event.getAction() == MotionEvent.ACTION_UP) { boolean touchable = event.getX() > mDelBound.left                     && event.getX() < mDelBound.right&&event.getY()>mDelBound.top&&event.getY()<mDelBound.bottom; if (touchable&&mDelClickL!=null) {//点击删除键                 mDelClickL.onDelClickL(); return true; } } return super.onTouchEvent(event); }

自定义ViewGroup

流程一般如下，但由于实际需求不同，并不是每个步骤都需要重写。

1. 编写自定义属性
2. 在构造函数中获取自定义属性
3. 在onMeasure中测量宽高，并测量子view宽高。
4. 重写onLayout来对子View进行布局。
5. 如有需要重写onDraw来进行添加效果，绝大多数并不需要。

由于我们需要实现两种排列方式，所以onMeasure和onLayout的代码如下：

 @Override protected void (int widthMeasureSpec, int heightMeasureSpec) {//测量 if(mShowStyle==STYLE_HORIZONTAL){ measureHorizontal(widthMeasureSpec,heightMeasureSpec); }else{ measureVertical(widthMeasureSpec,heightMeasureSpec); } } @Override protected void onLayout(boolean changed, int l, int t, int r, int b) { if(mShowStyle==STYLE_HORIZONTAL){ layoutHorizontal(changed,l,t,r,b); }else { layoutVertical(changed,l,t,r,b); } }

measure的计算比较简单，主要是计算一下高度。

 private void measureHorizontal(int widthMeasureSpec, int heightMeasureSpec){ int width = MeasureSpec.getSize(widthMeasureSpec); int height; int totalWidth = width - getPaddingLeft() - getPaddingRight();         mGridSize = (totalWidth - mGap * (mColumnCount - 1)) / mColumnCount; //算出每个条目的大小，以宽度为标准。         height = mGridSize  + getPaddingTop() + getPaddingBottom();//计算出高度 setMeasuredDimension(width, height); } private void measureVertical(int widthMeasureSpec, int heightMeasureSpec){ int width = MeasureSpec.getSize(widthMeasureSpec); int height; int totalWidth = width - getPaddingLeft() - getPaddingRight(); int totalCount=mImgDataList.size()+1;//把mAddView也给算进去         mGridSize = (totalWidth - mGap * (mColumnCount - 1)) / mColumnCount; //算出每个条目的大小，以宽度为标准。 int mRowCount= (int) Math.ceil((totalCount*1.0)/mColumnCount);//算出行数         height = mGridSize * mRowCount + mGap * (mRowCount - 1) + getPaddingTop() + getPaddingBottom();//计算出高度 setMeasuredDimension(width, height); }

layout中，横向布局当图片显示超过控件宽度时，我们希望能自动移动到最右边，代码如下，主要是通过scrollTo方法实现的，当mRightBorder-mLeftBorder>getWidth()时，即可认为图片显示大于控件宽度。

 //水平布局 private void layoutHorizontal(boolean changed, int l, int t, int r, int b) { int childrenCount = mImgDataList.size(); for (int i = 0; i < childrenCount; i++) {             ImageView childrenView = (ImageView) getChildAt(i); if (mAdapter != null) {                 mAdapter.onDisplayImage(getContext(), childrenView, mImgDataList.get(i)); } int left = (mGridSize + mGap) * i + getPaddingLeft(); int top = getPaddingTop(); int right = left + mGridSize; int bottom = top + mGridSize;             childrenView.layout(left, top, right, bottom); } int left = (mGridSize + mGap) * childrenCount + getPaddingLeft(); int top = getPaddingTop(); int right = left + mGridSize; int bottom = top + mGridSize;         mAddView.layout(left, top, right, bottom);//调整mAddView的位置 // 初始化左右边界值         mLeftBorder=getChildAt(0).getLeft();         mRightBorder=getChildAt(childrenCount).getRight(); if(mRightBorder-mLeftBorder>getWidth()){ scrollTo(mRightBorder - getWidth(),0); }else{ scrollTo(mLeftBorder,0); } }

网格布局的代码如下：

 private void layoutVertical(boolean changed, int l, int t, int r, int b) { int childrenCount = mImgDataList.size(); for (int i = 0; i < childrenCount; i++) {             ImageView childrenView = (ImageView) getChildAt(i); if (mAdapter != null) {                 mAdapter.onDisplayImage(getContext(), childrenView, mImgDataList.get(i)); } int rowNum = i / mColumnCount; int columnNum = i % mColumnCount; int left = (mGridSize + mGap) * columnNum + getPaddingLeft(); int top = (mGridSize + mGap) * rowNum + getPaddingTop(); int right = left + mGridSize; int bottom = top + mGridSize;             childrenView.layout(left, top, right, bottom); } int rowNum = (childrenCount) / mColumnCount; int columnNum = (childrenCount) % mColumnCount; int left = (mGridSize + mGap) * columnNum + getPaddingLeft(); int top = (mGridSize + mGap) * rowNum + getPaddingTop(); int right = left + mGridSize; int bottom = top + mGridSize;         mAddView.layout(left, top, right, bottom);//调整mAddView的位置 }

自定义滑动事件

当图片显示超过ViewGroup的宽度时，为了使交互体验更友好，需要加入滑动功能。在实现之前，我们务必理清楚ViewGroup中dispatchTouchEvent,onInterceptTouchEvent,onTouchEvent中的作用以及事件传递机制。

当检测到水平布局进行了水平滑动时，应当拦截事件。

 @Override public boolean onInterceptTouchEvent(MotionEvent event) { float x = event.getX(); switch(event.getAction()) { case MotionEvent.ACTION_DOWN: if(mScroller != null){ if(!mScroller.isFinished()){                         mScroller.abortAnimation(); } }                 mLastX = x; //记住开始落下的屏幕点 break; case MotionEvent.ACTION_MOVE: int detaX = (int) (x-mLastX); if(Math.abs(detaX)>mTouchSlop&&mShowStyle==STYLE_HORIZONTAL){ return true; } break; } return super.onInterceptTouchEvent(event); }

重写onTouchEvent。在MotionEvent.ACTION_MOVE中通过scrollBy来实现滑动效果，在MotionEvent.ACTION_UP中使用Scroller加入惯性滑动效果以增强交互体验。

 private float mLastX;//记录上次滑动的位置 @Override public boolean onTouchEvent(MotionEvent event) { boolean isTouch=false; acquireVelocityTracker(event); //触摸点 float x = event.getX(); switch(event.getAction()){ case MotionEvent.ACTION_DOWN: if(mScroller != null){ if(!mScroller.isFinished()){                         mScroller.abortAnimation(); } }                 mLastX = x ;                 isTouch=false; break ; case MotionEvent.ACTION_MOVE: int detaX = (int)(mLastX-x); //每次滑动屏幕，屏幕应该移动的距离 if (getScrollX() + detaX < mLeftBorder) {//判断有没有划出边界，如果划出便还原。 scrollTo(mLeftBorder,0); }else if (getScrollX() + getWidth() + detaX > mRightBorder) { if(mRightBorder-mLeftBorder>getWidth()){ scrollTo(mRightBorder - getWidth(),0); }else{ scrollTo(mLeftBorder,0); } }else{ scrollBy(detaX, 0); }                  mLastX = x ;                 isTouch=true; break ; case MotionEvent.ACTION_CANCEL: case MotionEvent.ACTION_UP:                   isTouch=false;                   mVelocityTracker.computeCurrentVelocity(1000,maxFlingSpeed); int speed= (int) mVelocityTracker.getXVelocity(); if(Math.abs(speed)>minFlingSpeed){                         mScroller.fling(getScrollX(), 0, -speed, 0, mLeftBorder, mRightBorder-getWidth(), 0, 0); invalidate(); } releaseVelocityTracker(); break; } return isTouch; } private void acquireVelocityTracker(MotionEvent event) { if(null == mVelocityTracker) {             mVelocityTracker = VelocityTracker.obtain(); }         mVelocityTracker.addMovement(event); } private void releaseVelocityTracker() { if(null != mVelocityTracker) {             mVelocityTracker.clear();             mVelocityTracker.recycle();             mVelocityTracker = null; } }

最后，当我们给这个ViewGroup设置图片数据时，刷新布局代码如下：

 private void refreshDataSet() {//根据数据，调整ImageView的数量 int oldViewCount = getChildCount()-1;//上次的item个数，由于多了个mAddView,因此要减去1 int newViewCount = mImgDataList.size();//这次的item个数 if (oldViewCount > newViewCount) { removeViews(newViewCount, oldViewCount - newViewCount); } else if (oldViewCount < newViewCount) { for (int i = oldViewCount; i < newViewCount; i++) {                 ImageView iv = getImageView(i); addView(iv, i,generateDefaultLayoutParams()); } } requestLayout(); }

最后

完整代码见：https://github.com/maplejaw/GridImageView

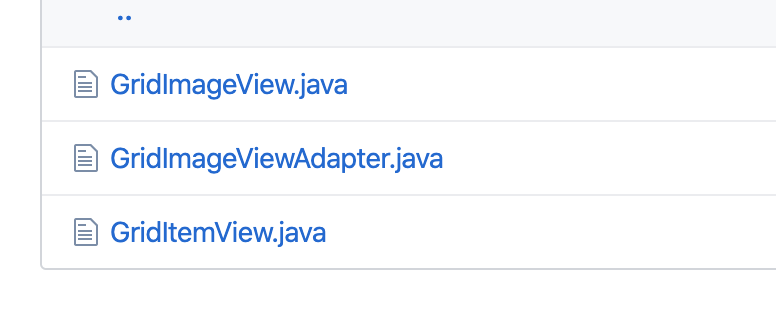

使用时直接拷贝以下三个文件到工程中即可：
