《潜水艇大挑战》是抖音上的一款小游戏，以面部识别来驱动潜艇通过障碍物，最近特别火爆，相信很多人都玩过。

一时兴起自己用Android自定义View也撸了一个，发现只要有好的创意，不用高深的技术照样可以开发出好玩的应用。开发过程现拿出来与大家一下。

项目地址：
https://github.com/vitaviva/ugame

基本思路

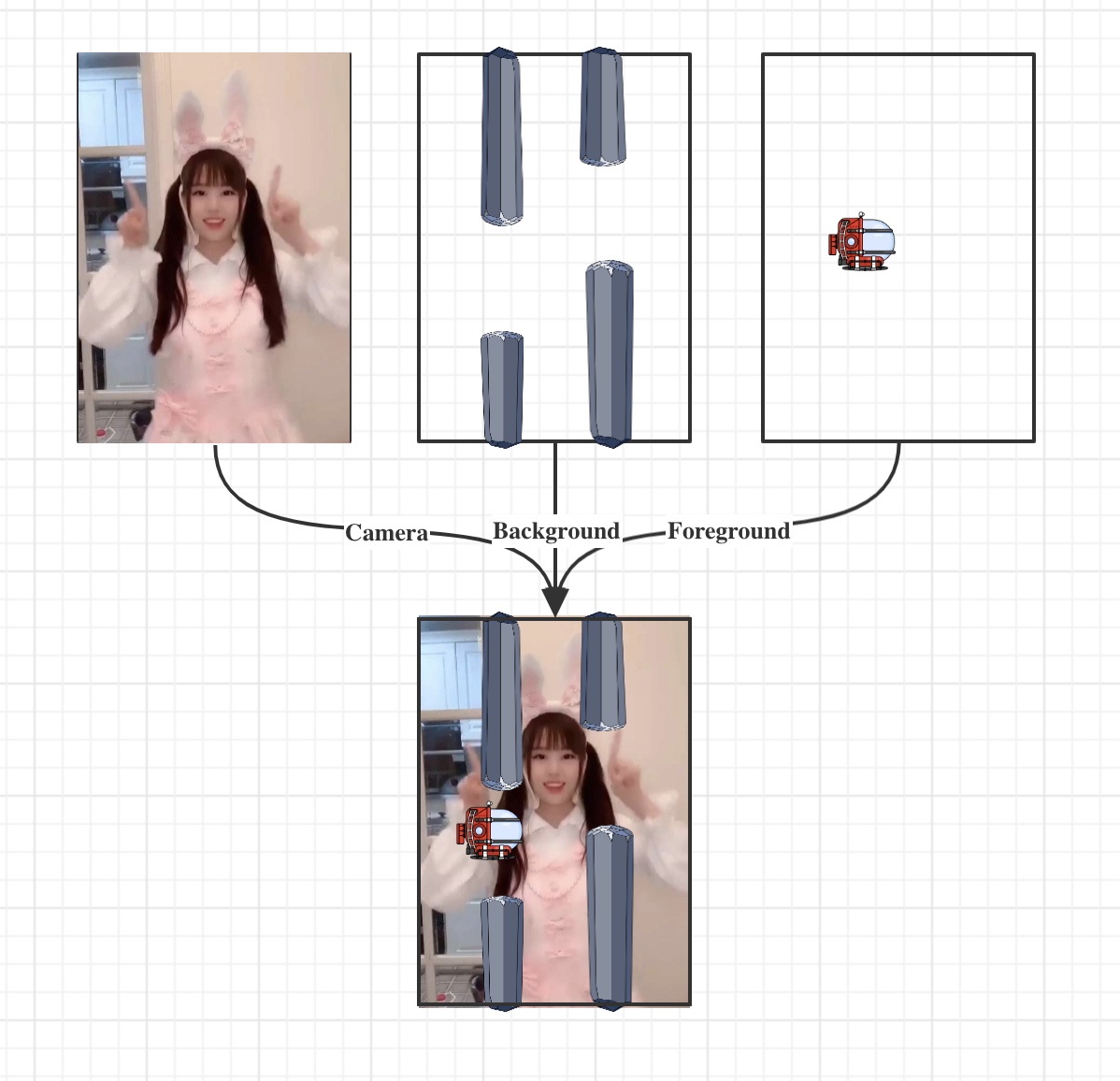

整个游戏视图可以分成三层：

• camera（相机）：处理相机的preview以及人脸识别
• background（后景）：处理障碍物相关逻辑
• foreground（前景）：处理潜艇相关

代码也是按上面三个层面组织的，游戏界面的布局可以简单理解为三层视图的叠加，然后在各层视图中完成相关工作

 <FrameLayout xmlns:android="https://schemas.android.com/apk/res/android" xmlns:tools="https://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent"> <!-- 相机 --> <TextureView android:layout_width="match_parent" android:layout_height="match_parent"/> <!-- 后景 --> <com.my.ugame.bg.BackgroundView android:layout_width="match_parent" android:layout_height="match_parent"/> <!-- 前景 --> <com.my.ugame.fg.ForegroundView android:layout_width="match_parent" android:layout_height="match_parent"/> </Framelayout>

开发中会涉及以下技术的使用，没有高精尖、都是大路货：

• 相机：使用Camera2完成相机的预览和人脸识别
• 自定义View：定义并控制障碍物和潜艇
• 属性动画：控制障碍物和潜艇的移动及各种动效

少啰嗦，先看东西！下面介绍各部分代码的实现。

后景（Background）

Bar

首先定义障碍物基类Bar，主要负责是将bitmap资源绘制到指定区域。由于障碍物从屏幕右侧定时刷新时的高度随机，所以其绘制区域的x、y、w、h需要动态设置

/**  * 障碍物基类  */ sealed class Bar(context: Context) { protected open val bmp = context.getDrawable(R.mipmap.bar)!!.toBitmap() protected abstract val srcRect: Rect      private lateinit var dstRect: Rect      private val paint = Paint() var h = 0F set(value) {             field = value             dstRect = Rect(0, 0, w.toInt(), h.toInt()) } var w = 0F set(value) {             field = value             dstRect = Rect(0, 0, w.toInt(), h.toInt()) } var x = 0F set(value) {             view.x = value             field = value         } val y         get() = view.y      internal val view by lazy { BarView(context) {             it?.apply { drawBitmap(                     bmp,                     srcRect,                     dstRect,                     paint                 ) } } } } internal class BarView(context: Context?, private val block: (Canvas?) -> Unit) : View(context) { override fun onDraw(canvas: Canvas?) { block((canvas)) } }

障碍物分为上方和下方两种，由于使用了同一张资源，所以绘制时要区别对待，因此定义了两个子类：UpBar和DnBar

/**  * 屏幕上方障碍物  */ class UpBar(context: Context, container: ViewGroup) : Bar(context) { private val _srcRect by lazy(LazyThreadSafetyMode.NONE) { Rect(0, (bmp.height * (1 - (h / container.height))).toInt(), bmp.width, bmp.height) } override val srcRect: Rect         get() = _srcRect  }

下方障碍物的资源旋转180度后绘制

/**  * 屏幕下方障碍物  */ class DnBar(context: Context, container: ViewGroup) : Bar(context) { override val bmp = super.bmp.let {         Bitmap.createBitmap(             it, 0, 0, it.width, it.height, Matrix().apply { postRotate(-180F) }, true ) } private val _srcRect by lazy(LazyThreadSafetyMode.NONE) { Rect(0, 0, bmp.width, (bmp.height * (h / container.height)).toInt()) } override val srcRect: Rect         get() = _srcRect }

BackgroundView

接下来创建后景的容器BackgroundView，容器用来定时地创建、并移动障碍物。
通过列表barsList管理当前所有的障碍物，onLayout中，将障碍物分别布局到屏幕上方和下方

/**  * 后景容器类  */ class BackgroundView(context: Context, attrs: AttributeSet?) : FrameLayout(context, attrs) { internal val barsList = mutableListOf<Bars>() override fun onLayout(changed: Boolean, left: Int, top: Int, right: Int, bottom: Int) {         barsList.flatMap { listOf(it.up, it.down) }.forEach { val w = it.view.measuredWidth             val h = it.view.measuredHeight             when (it) { is UpBar -> it.view.layout(0, 0, w, h) else -> it.view.layout(0, height - h, w, height) } } }

提供两个方法start和stop，控制游戏的开始和结束：

• 游戏结束时，要求所有障碍物停止移动。
• 游戏开始后会通过Timer，定时刷新障碍物

 /**      * 游戏结束，停止所有障碍物的移动      */ @UiThread fun stop() {         _timer.cancel()         _anims.forEach { it.cancel() }         _anims.clear() } /**      * 定时刷新障碍物：      * 1. 创建      * 2. 添加到视图      * 3. 移动      */ @UiThread fun start() { _clearBars() Timer().also { _timer = it }.schedule(object : TimerTask() { override fun run() {                 post { _createBars(context, barsList.lastOrNull()).let { _addBars(it) _moveBars(it) } } } },  FIRST_APPEAR_DELAY_MILLIS, BAR_APPEAR_INTERVAL_MILLIS         ) } /**      * 游戏重启时，清空障碍物      */ private fun _clearBars() {         barsList.clear() removeAllViews() }

刷新障碍物

障碍物的刷新经历三个步骤：

1. 创建：上下两个为一组创建障碍物
2. 添加：将对象添加到barsList，同时将View添加到容器
3. 移动：通过属性动画从右侧移动到左侧，并在移出屏幕后删除

创建障碍物时会为其设置随机高度，随机不能太过，要以前一个障碍物为基础进行适当调整，保证随机的同时兼具连贯性

 /**      * 创建障碍物（上下两个为一组）      */ private fun _createBars(context: Context, pre: Bars?) = run { val up = UpBar(context, this).apply {             h = pre?.let { val step = when {                     it.up.h >= height - _gap - _step -> -_step                     it.up.h <= _step -> _step                     _random.nextBoolean() -> _step                     else -> -_step                 }                 it.up.h + step             } ?: _barHeight             w = _barWidth         } val down = DnBar(context, this).apply {             h = height - up.h - _gap             w = _barWidth         } Bars(up, down) } /**      * 添加到屏幕      */ private fun _addBars(bars: Bars) {         barsList.add(bars)         bars.asArray().forEach { addView(                 it.view,                 ViewGroup.LayoutParams(                     it.w.toInt(),                     it.h.toInt() ) ) } } /**      * 使用属性动画移动障碍物      */ private fun _moveBars(bars: Bars) {         _anims.add(             ValueAnimator.ofFloat(width.toFloat(), -_barWidth) .apply {                     addUpdateListener {                         bars.asArray().forEach { bar ->                             bar.x = it.animatedValue as Float                             if (bar.x + bar.w <= 0) {                                 post { removeView(bar.view) } } } }                      duration = BAR_MOVE_DURATION_MILLIS                     interpolator = LinearInterpolator() start() }) } }

前景（Foreground）

Boat

定会潜艇类Boat，创建自定义View，并提供方法移动到指定坐标

/**  * 潜艇类  */ class Boat(context: Context) { internal val view by lazy { BoatView(context) } val h         get() = view.height.toFloat() val w         get() = view.width.toFloat() val x         get() = view.x      val y         get() = view.y      /**      * 移动到指定坐标      */ fun moveTo(x: Int, y: Int) {         view.smoothMoveTo(x, y) } }

BoatView

自定义View中完成以下几个事情

• 通过两个资源定时切换，实现探照灯闪烁的效果
• 通过OverScroller让移动过程更加顺滑
• 通过一个Rotation Animation，让潜艇在移动时可以调转角度，更加灵动

internal class BoatView(context: Context?) : AppCompatImageView(context) { private val _scroller by lazy { OverScroller(context) } private val _res = arrayOf(         R.mipmap.boat_000,         R.mipmap.boat_002     ) private var _rotationAnimator: ObjectAnimator? = null private var _cnt = 0 set(value) {             field = if (value > 1) 0 else value         } init {         scaleType = ScaleType.FIT_CENTER         _startFlashing() } private fun _startFlashing() { postDelayed({ setImageResource(_res[_cnt++]) _startFlashing() }, 500) } override fun computeScroll() { super.computeScroll() if (_scroller.computeScrollOffset()) {              x = _scroller.currX.toFloat()             y = _scroller.currY.toFloat() // Keep on drawing until the animation has finished. postInvalidateOnAnimation() } } /**      * 移动更加顺换      */ internal fun smoothMoveTo(x: Int, y: Int) { if (!_scroller.isFinished) _scroller.abortAnimation()         _rotationAnimator?.let { if (it.isRunning) it.cancel() } val curX = this.x.toInt() val curY = this.y.toInt() val dx = (x - curX) val dy = (y - curY)         _scroller.startScroll(curX, curY, dx, dy, 250)          _rotationAnimator = ObjectAnimator.ofFloat( this, "rotation",             rotation,             Math.toDegrees(atan((dy / 100.toDouble()))).toFloat() ).apply {             duration = 100 start() } postInvalidateOnAnimation() } }

ForegroundView

• 通过boat成员持有潜艇对象，并对其进行控制
• 实现CameraHelper.FaceDetectListener根据人脸识别的回调，移动潜艇到指定位置
• 游戏开始时，创建潜艇并做开场动画

 /**  * 前景容器类  */ class ForegroundView(context: Context, attrs: AttributeSet?) : FrameLayout(context, attrs),     CameraHelper.FaceDetectListener { private var _isStop: Boolean = false internal var boat: Boat? = null /**      * 游戏停止，潜艇不再移动      */ @MainThread fun stop() {         _isStop = true } /**      * 接受人脸识别的回调，移动位置      */ override fun onFaceDetect(faces: Array<Face>, facesRect: ArrayList<RectF>) { if (_isStop) return if (facesRect.isNotEmpty()) {             boat?.run { val face = facesRect.first() val x = (face.left - _widthOffset).toInt() val y = (face.top + _heightOffset).toInt() moveTo(x, y) }             _face = facesRect.first() } } }

开场动画

游戏开始时，将潜艇通过动画移动到起始位置，即y轴的二分之一处

 /**      * 游戏开始时通过动画进入      */ @MainThread fun start() {         _isStop = false if (boat == null) {             boat = Boat(context).also {                 post { addView(it.view, _width, _width) AnimatorSet().apply { play(                             ObjectAnimator.ofFloat(                                 it.view, "y", 0F, this@ForegroundView.height / 2f ) ).with(                             ObjectAnimator.ofFloat(it.view, "rotation", 0F, 360F) )                         doOnEnd { _ -> it.view.rotation = 0F }                         duration = 1000 }.start() } } } }

相机（Camera）

相机部分主要有TextureView和CameraHelper组成。TextureView提供给Camera承载preview；工具类CameraHelper主要完成以下功能：

• 开启相机：通过CameraManger代开摄像头
• 摄像头切换：切换前后置摄像头，
• 预览：获取Camera提供的可预览尺寸，并适配TextureView显示
• 人脸识别：检测人脸位置，进行TestureView上的坐标变换

适配PreviewSize

相机硬件提供的可预览尺寸与屏幕实际尺寸（即TextureView尺寸）可能不一致，所以需要在相机初始化时，选取最合适的PreviewSize，避免TextureView上发生画面拉伸等异常

class CameraHelper(val mActivity: Activity, private val mTextureView: TextureView) { private lateinit var mCameraManager: CameraManager     private var mCameraDevice: CameraDevice? = null private var mCameraCaptureSession: CameraCaptureSession? = null private var canExchangeCamera = false //是否可以切换摄像头 private var mFaceDetectMatrix = Matrix() //人脸检测坐标转换矩阵 private var mFacesRect = ArrayList<RectF>() //保存人脸坐标信息 private var mFaceDetectListener: FaceDetectListener? = null //人脸检测回调 private lateinit var mPreviewSize: Size      /**      * 初始化      */ private fun initCameraInfo() {         mCameraManager = mActivity.getSystemService(Context.CAMERA_SERVICE) as CameraManager         val cameraIdList = mCameraManager.cameraIdList         if (cameraIdList.isEmpty()) {             mActivity.toast("没有可用相机") return } //获取摄像头方向         mCameraSensorOrientation =             mCameraCharacteristics.get(CameraCharacteristics.SENSOR_ORIENTATION)!! //获取StreamConfigurationMap，它是管理摄像头支持的所有输出格式和尺寸 val configurationMap =             mCameraCharacteristics.get(CameraCharacteristics.SCALER_STREAM_CONFIGURATION_MAP)!! val previewSize = configurationMap.getOutputSizes(SurfaceTexture::class.java) //预览尺寸 // 当屏幕为垂直的时候需要把宽高值进行调换，保证宽大于高         mPreviewSize = getBestSize(             mTextureView.height,             mTextureView.width,             previewSize.toList() ) //根据preview的size设置TextureView         mTextureView.surfaceTexture.setDefaultBufferSize(mPreviewSize.width, mPreviewSize.height)         mTextureView.setAspectRatio(mPreviewSize.height, mPreviewSize.width) }

选取preview尺寸的原则与TextureView的长宽比尽量一致，且面积尽量接近。

private fun getBestSize(         targetWidth: Int,         targetHeight: Int,         sizeList: List<Size> ): Size { val bigEnough = ArrayList<Size>() //比指定宽高大的Size列表 val notBigEnough = ArrayList<Size>() //比指定宽高小的Size列表 for (size in sizeList) { //宽高比 == 目标值宽高比 if (size.width == size.height * targetWidth / targetHeight             ) { if (size.width >= targetWidth && size.height >= targetHeight)                     bigEnough.add(size) else                     notBigEnough.add(size) } } //选择bigEnough中最小的值  或 notBigEnough中最大的值 return when {             bigEnough.size > 0 -> Collections.min(bigEnough, CompareSizesByArea())             notBigEnough.size > 0 -> Collections.max(notBigEnough, CompareSizesByArea()) else -> sizeList[0] } initFaceDetect() }

initFaceDetect()用来进行人脸的Matrix初始化，后文介绍

人脸识别

为相机预览，创建一个CameraCaptureSession对象，会话通过CameraCaptureSession.CaptureCallback返回TotalCaptureResult，通过参数可以让其中包括人脸识别的相关信息

 /**      * 创建预览会话      */ private fun createCaptureSession(cameraDevice: CameraDevice) { // 为相机预览，创建一个CameraCaptureSession对象         cameraDevice.createCaptureSession( arrayListOf(surface), object : CameraCaptureSession.StateCallback() { override fun onConfigured(session: CameraCaptureSession) {                     mCameraCaptureSession = session                     session.setRepeatingRequest(                         captureRequestBuilder.build(),                         mCaptureCallBack,                         mCameraHandler                     ) } },             mCameraHandler         ) } private val mCaptureCallBack = object : CameraCaptureSession.CaptureCallback() { override fun onCaptureCompleted(             session: CameraCaptureSession,             request: CaptureRequest,             result: TotalCaptureResult         ) { super.onCaptureCompleted(session, request, result) if (mFaceDetectMode != CaptureRequest.STATISTICS_FACE_DETECT_MODE_OFF) handleFaces(result) } }

通过mFaceDetectMatrix对人脸信息进行矩阵变化，确定人脸坐标以使其准确应用到TextureView。

 /**      * 处理人脸信息      */ private fun handleFaces(result: TotalCaptureResult) { val faces = result.get(CaptureResult.STATISTICS_FACES)!!         mFacesRect.clear() for (face in faces) { val bounds = face.bounds              val left = bounds.left             val top = bounds.top             val right = bounds.right             val bottom = bounds.bottom              val rawFaceRect = RectF(left.toFloat(), top.toFloat(), right.toFloat(), bottom.toFloat())             mFaceDetectMatrix.mapRect(rawFaceRect) var resultFaceRect = if (mCameraFacing == CaptureRequest.LENS_FACING_FRONT) {                 rawFaceRect             } else { RectF(                     rawFaceRect.left,                     rawFaceRect.top - mPreviewSize.width,                     rawFaceRect.right,                     rawFaceRect.bottom - mPreviewSize.width                 ) }              mFacesRect.add(resultFaceRect) }              mActivity.runOnUiThread {             mFaceDetectListener?.onFaceDetect(faces, mFacesRect) } }

最后，在UI线程将包含人脸坐标的Rect通过回调传出：

mActivity.runOnUiThread {         mFaceDetectListener?.onFaceDetect(faces, mFacesRect) }

FaceDetectMatrix

mFaceDetectMatrix是在获取PreviewSize之后创建的

 /**      * 初始化人脸检测相关信息      */ private fun initFaceDetect() { val faceDetectModes =             mCameraCharacteristics.get(CameraCharacteristics.STATISTICS_INFO_AVAILABLE_FACE_DETECT_MODES) //人脸检测的模式          mFaceDetectMode = when {             faceDetectModes!!.contains(CaptureRequest.STATISTICS_FACE_DETECT_MODE_FULL) -> CaptureRequest.STATISTICS_FACE_DETECT_MODE_FULL             faceDetectModes!!.contains(CaptureRequest.STATISTICS_FACE_DETECT_MODE_SIMPLE) -> CaptureRequest.STATISTICS_FACE_DETECT_MODE_FULL             else -> CaptureRequest.STATISTICS_FACE_DETECT_MODE_OFF         } if (mFaceDetectMode == CaptureRequest.STATISTICS_FACE_DETECT_MODE_OFF) {             mActivity.toast("相机硬件不支持人脸检测") return } val activeArraySizeRect =             mCameraCharacteristics.get(CameraCharacteristics.SENSOR_INFO_ACTIVE_ARRAY_SIZE)!! //获取成像区域 val scaledWidth = mPreviewSize.width / activeArraySizeRect.width().toFloat() val scaledHeight = mPreviewSize.height / activeArraySizeRect.height().toFloat() val mirror = mCameraFacing == CameraCharacteristics.LENS_FACING_FRONT          mFaceDetectMatrix.setRotate(mCameraSensorOrientation.toFloat())         mFaceDetectMatrix.postScale(if (mirror) -scaledHeight else scaledHeight, scaledWidth)// 注意交换width和height的位置！         mFaceDetectMatrix.postTranslate(             mPreviewSize.height.toFloat(),             mPreviewSize.width.toFloat() ) }

控制类（GameController）

三大视图层组装完毕，最后需要一个总控类，对游戏进行逻辑控制

GameController

主要完成以下工作：

• 控制游戏的开启/停止
• 计算游戏的当前得分
• 检测潜艇的碰撞
• 对外（Activity或者Fragment等）提供游戏状态监听的接口

初始化

游戏开始时进行相机的初始化，创建GameHelper类并建立setFaceDetectListener回调到ForegroundView

class GameController( private val activity: AppCompatActivity, private val textureView: AutoFitTextureView, private val bg: BackgroundView, private val fg: ForegroundView ) { private var camera2HelperFace: CameraHelper? = null /**      * 相机初始化      */ private fun initCamera() {         cameraHelper ?: run {             cameraHelper = CameraHelper(activity, textureView).apply { setFaceDetectListener(object : CameraHelper.FaceDetectListener { override fun onFaceDetect(faces: Array<Face>, facesRect: ArrayList<RectF>) { if (facesRect.isNotEmpty()) {                             fg.onFaceDetect(faces, facesRect) } } }) } } }

游戏状态

定义GameState，对外提供状态的监听。目前支持三种状态

• Start：游戏开始
• Over：游戏结束
• Score：游戏得分

sealed class GameState(open val score: Long) { object Start : GameState(0) data class Over(override val score: Long) : GameState(score) data class Score(override val score: Long) : GameState(score) }

可以在stop、start的时候，更新状态

 /**      * 游戏状态      */ private val _state = MutableLiveData<GameState>() internal val gameState: LiveData<GameState> get() = _state      /**      * 游戏停止      */ fun stop() {         bg.stop()         fg.stop()         _state.value = GameState.Over(_score)         _score = 0L } /**      * 游戏再开      */ fun start() { initCamera()         fg.start()         bg.start()         _state.value = GameState.Start         handler.postDelayed({ startScoring() }, FIRST_APPEAR_DELAY_MILLIS) }

计算得分

游戏启动时通过startScoring开始计算得分并通过GameState上报。
目前的规则设置很简单，存活时间即游戏得分

 /**      * 开始计分      */ private fun startScoring() {         handler.postDelayed( {                 fg.boat?.run {                     bg.barsList.flatMap { listOf(it.up, it.down) } .forEach { bar -> if (isCollision(                                     bar.x, bar.y, bar.w, bar.h, this.x, this.y, this.w, this.h                                 ) ) { stop() return@postDelayed } } }                 _score++                 _state.value = GameState.Score(_score) startScoring() }, 100 ) }

检测碰撞

isCollision根据潜艇和障碍物当前位置，计算是否发生了碰撞，发生碰撞则GameOver

 /**      * 碰撞检测      */ private fun isCollision(         x1: Float,         y1: Float,         w1: Float,         h1: Float,         x2: Float,         y2: Float,         w2: Float,         h2: Float     ): Boolean { if (x1 > x2 + w2 || x1 + w1 < x2 || y1 > y2 + h2 || y1 + h1 < y2) { return false } return true }

Activity

Activity的工作简单：

• 权限申请：动态申请Camera权限
• 监听游戏状态：创建GameController，并监听GameState状态

 private fun startGame() {         PermissionUtils.checkPermission(this, Runnable {             gameController.start()             gameController.gameState.observe(this, Observer { when (it) { is GameState.Start ->                         score.text = "DANGERnAHEAD" is GameState.Score ->                         score.text = "${it.score / 10f} m" is GameState.Over ->                         AlertDialog.Builder(this) .setMessage("游戏结束！成功推进 ${it.score / 10f} 米! ") .setNegativeButton("结束游戏") { _: DialogInterface, _: Int -> finish() }.setCancelable(false) .setPositiveButton("再来一把") { _: DialogInterface, _: Int ->                                 gameController.start() }.show() } }) }) }

最后

项目结构很清晰，用到的大都是常规技术，即使是新入坑Android的同学看起来也不费力。在现有基础上还可以通过添加BGM、增加障碍物种类等，进一步提高游戏性。喜欢的话留个star鼓励一下作者吧 ^^
https://github.com/vitaviva/ugame
