主要分四部分：

• 套娃式架构设计
  • 架构属于设计层次，源码是对设计的实现
  • Tomcat的架构设计比较独特，属于套娃式架构设计
• 源码剖析的原则、方法和技巧
• Tomcat实例构建（启动过程源码分析）
• Servlet请求处理链路（Servlet如何被Tomcat处理的）

---

文章目录

• @[toc]
• 一、Tomcat架构设计
• 1.1 Tomcat的功能（需求）
• 1.2 Tomcat的架构（架构就是为了完成功能需求做的设计）
• 1.2.1 架构解读
• 1.2.2 架构与配置文件的对应
• 1.3 Tomcat套娃式架构设计的好处
• 二、源码剖析技巧
• 三、Tomcat实例构建脉络
• 3.1 源码构建方式
• 3.2 启动过程源码剖析
• 3.2.1 生命周期统一管理组件LifeCycle
• 3.2.2 启动流程
• 3.2.3 load初始化阶段
• 3.2.4 start启动阶段
• 3.2.4.1 Engine启动过程start源码分析
• 3.2.4.2 Connector启动过程start源码分析
• 四、Servlet请求处理链路
• 4.1 Mapper组件体系结构
• 4.2 mapper对象数据何时初始化的
• 4.3 Servlet请求处理流程示意
• 4.4 Servlet请求处理源码剖析

一、Tomcat架构设计

功能是从需求的角度进行描述的，架构是从设计的角度进行描述的，源码是从实现的角度进行描述的

1.1 Tomcat的功能（需求）

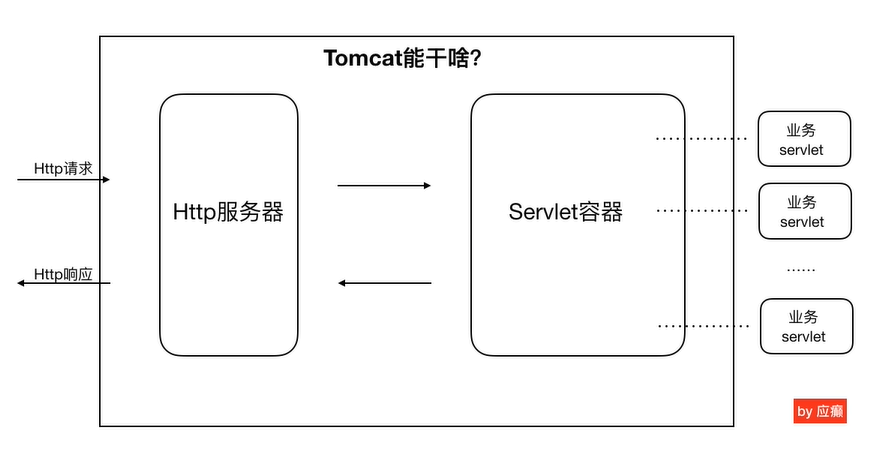

Tomcat两个非常重要的功能（身份）

• Http服务器功能：Socket通信（TCP/IP）、解析Http报文
• Servlet容器功能：有很多Servlet（自带系统级Servlet+自定义Servlet），Servlet处理具体的业务逻辑

1.2 Tomcat的架构（架构就是为了完成功能需求做的设计）

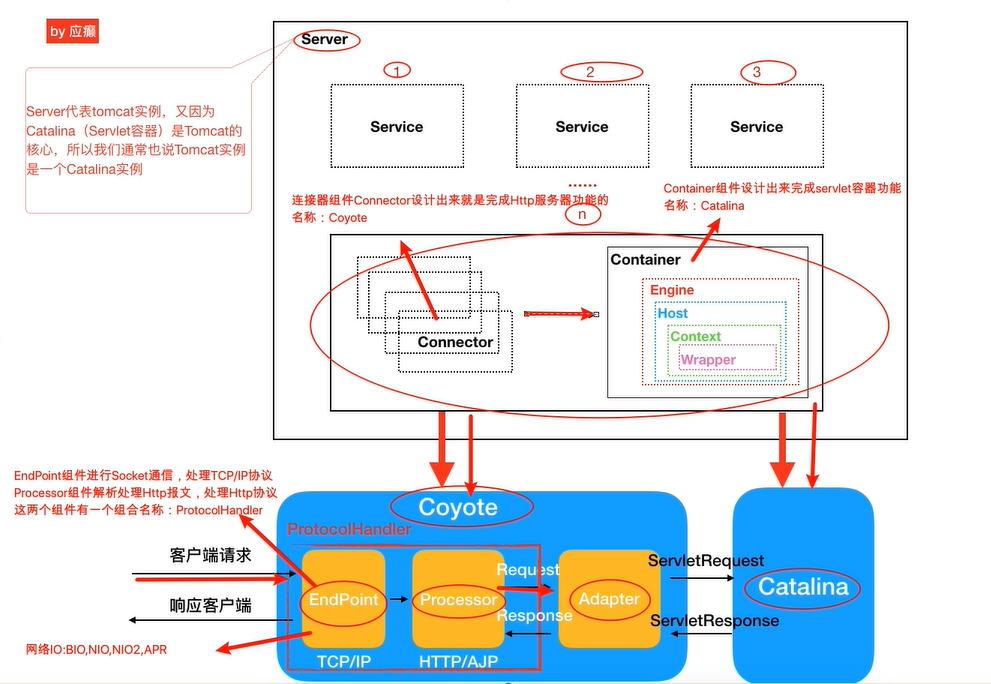

1.2.1 架构解读

什么是Tomcat架构： 为了实现上述的功能，Tomcat进行了很多的封装设计，封装出了很多的组件（组件在源代码中的体现就是Java类），组件与组件之间的关系就构成了所谓的Tomcat架构。

一个Service内部可以有多个Connector组件，因为一个Connector绑定一个端口进行监听，多个Connector可以监听多个端口，但是一个Service内部的多个Connector只能对应一个Servlet容器。

除了Connector组件和Container组件，Tomcat其实还定义了很多其他组件来工作（server-service-connector/container-engine-host-context-wrapper）。这些组件采用一层套一层的设计方式（套娃式），如果一个组件包含了其他组件，那么这个组件也称之为容器。

1.2.2 架构与配置文件的对应

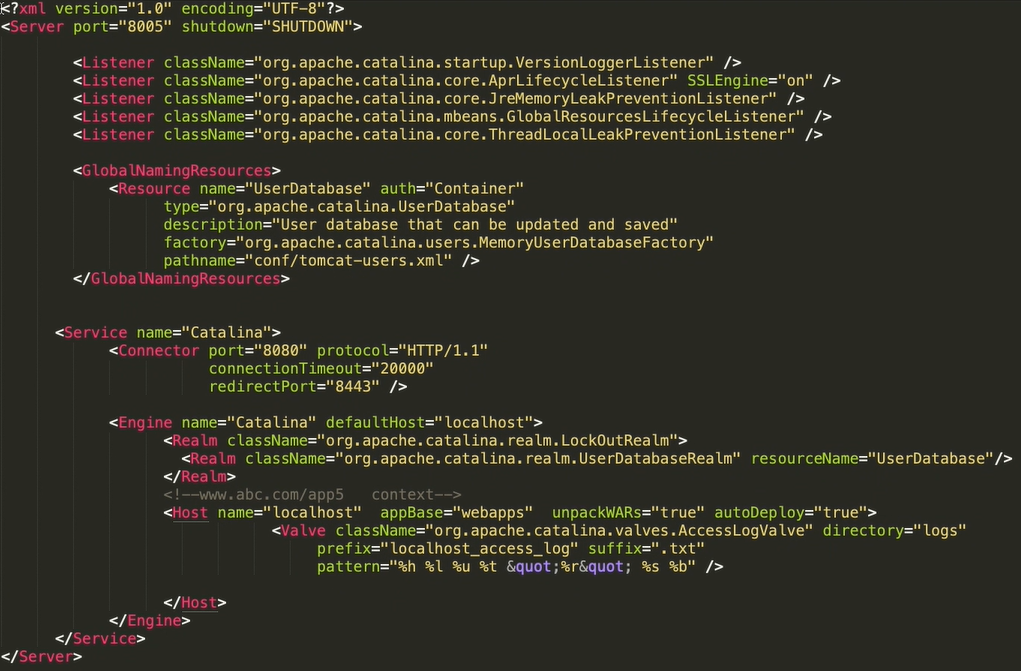

conf目录下的server.xml文件：

• Server：Server容器就代表一个Tomcat实例（Catalina实例），其下可以有一个或者多个Service容器；
• Service：Service是提供具体对外服务的（默认只有一个），一个Service容器中又可以有多个Connector组件（监听不同端口请求，解析请求）和一个Servlet容器（做具体的业务逻辑处理）；
• Engine和Host：Engine组件（引擎）是Servlet容器Catalina的核心，它支持在其下定义多个虚拟主机（Host），虚拟主机允许Tomcat引擎在将配置在一台机器上的多个域名，比如www.baidu.com、www.bat.com分割开来互不干扰；
• Context：每个虚拟主机又可以支持多个web应用部署在它下边，这就是我们所熟知的上下文对象Context，上下文是使用由Servlet规范中指定的Web应用程序格式表示，不论是压缩过的war包形式的文件还是未压缩的目录形式；
• Wrapper：在上下文中又可以部署多个servlet，并且每个servlet都会被一个包装组件（Wrapper）所包含（一个wrapper对应一个servlet）。

1.3 Tomcat套娃式架构设计的好处

• 一层套一层的方式，其实组件关系还是很清晰的，也便于后期组件生命周期管理
• tomcat这种架构设计正好和xml配置文件中标签的包含方式对应上，那么后续在解读xml以及封装对象的过程中就容易对应
• 便于子容器继承父容器的一些配置

二、源码剖析技巧

剖析源代码需要讲究一些原则，注意一些方法和技巧，否则很容易就在浩瀚的源代码海洋中迷失自己

好处：提高我们的架构思维、深入认识代码、深入理解一个项目/框架

原则：

• 定焦原则：抓主线（抓住一个核心流程去分析，不要漫无目的的去看源代码）
• 宏观原则：站在上帝的视角，先脉络后枝叶（切忌试图搞清楚看到的每一行代码）

方法和技巧

• 断点（观察调用栈）
• 反调（右键，Find Usages）
• 经验之谈（比如一些doXXX，service()…往往都是具体干活的一些方法）
• 见名思意（比如通过方法名称就可以联想到这个方法的作用）
• 多多实际动手操练，灵活运用上述方法技巧

三、Tomcat实例构建脉络

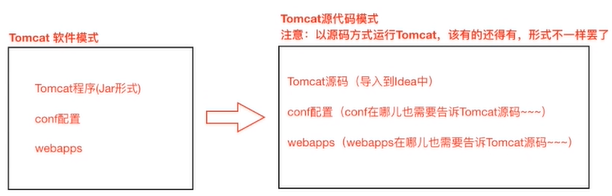

3.1 源码构建方式

说明：

1. 基于Tomcat8.5.54的源码进行说明
2. 添加了一个web_demo应用在webapps中用于演示，该项目只有一个名为resumeservlet的servlet
3. Tomcat本身就是Java开发的软件，直接使用Tomcat的时候，Tomcat需要读取server.xml以及其他的配置文件，同时还需要找到它要去部署的工程项目。使用源码方式，依然如此

操作步骤：

步骤一：解压源码压缩包，得到目录apache-tomcat-8.5.54-src

下载地址：https://tomcat.apache.org/download-80.cgi

下载最下面的Source Code Distributions源码版本，我这里下载的是zip的

步骤二：进入apache-tomcat-8.5.54-src目录，创建一个pom.xml文件，文件内容如下：

<?xml version="1.0" encoding="UTF-8"?> <project xmlns="https://maven.apache.org/POM/4.0.0" xmlns:xsi="https://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="https://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd"> <modelVersion>4.0.0</modelVersion> <groupId>org.apache.tomcat</groupId> <artifactId>apache-tomcat-8.5.50-src</artifactId> <name>Tomcat8.5</name> <version>8.5</version> <build> <!--指定源目录--> <finalName>Tomcat8.5</finalName> <sourceDirectory>java</sourceDirectory> <resources> <resource> <directory>java</directory> </resource> </resources> <plugins> <!--引入编译插件，指定编译级别和编码--> <plugin> <groupId>org.apache.maven.plugins</groupId> <artifactId>maven-compiler-plugin</artifactId> <version>3.1</version> <configuration> <encoding>UTF-8</encoding> <source>11</source> <target>11</target> </configuration> </plugin> </plugins> </build> <!--Tomcat是java开发的，封装了很多功能，它需要依赖一些基础的jar包--> <dependencies> <!--远程过程调用工具包--> <dependency> <groupId>javax.xml</groupId> <artifactId>jaxrpc</artifactId> <version>1.1</version> </dependency> <!--soap协议处理工具包--> <dependency> <groupId>javax.xml.soap</groupId> <artifactId>javax.xml.soap-api</artifactId> <version>1.4.0</version> </dependency> <!--解析webservice的wsdl文件工具--> <dependency> <groupId>wsdl4j</groupId> <artifactId>wsdl4j</artifactId> <version>1.6.2</version> </dependency> <!--Eclipse Java编译器--> <dependency> <groupId>org.eclipse.jdt.core.compiler</groupId> <artifactId>ecj</artifactId> <version>4.5.1</version> </dependency> <!--ant管理工具--> <dependency> <groupId>ant</groupId> <artifactId>ant</artifactId> <version>1.7.0</version> </dependency> <!---easymock辅助单元测试--> <dependency> <groupId>org.easymock</groupId> <artifactId>easymock</artifactId> <version>3.4</version> </dependency> </dependencies> </project>

步骤三：在apache-tomcat-8.5.54-src目录中创建source文件夹

步骤四：将conf、webapps目录移动到刚刚创建的source文件夹中

步骤五：将源码工程导入到IDEA中

IDEA中应当已经配置好Maven

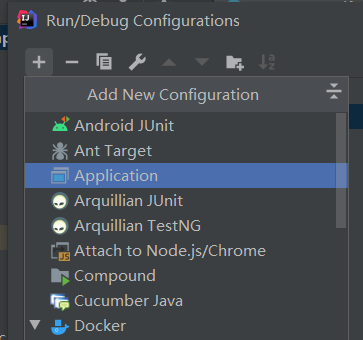

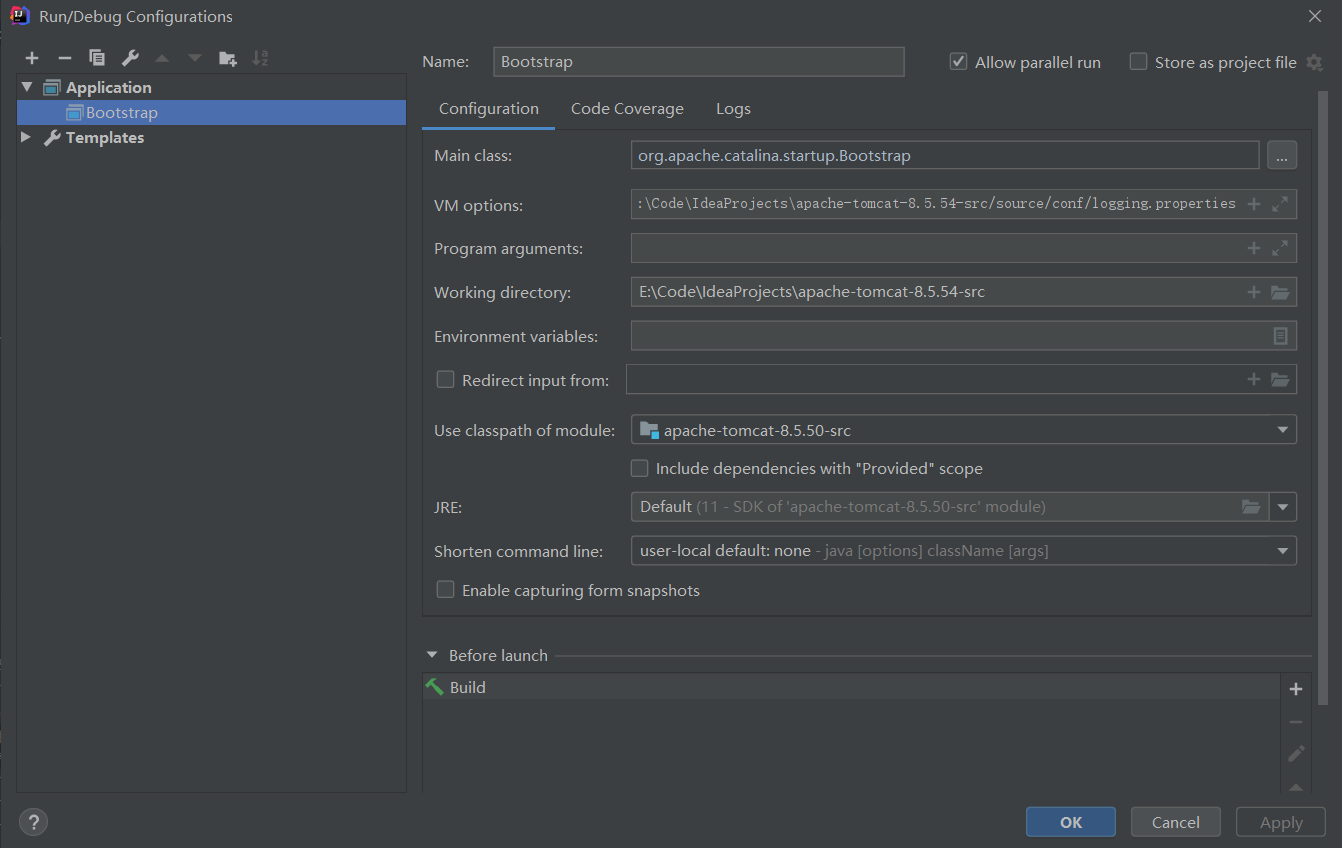

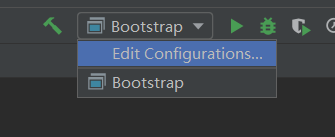

步骤六：给tomcat的源码程序配置Run/Debug Configurations

注意这里要使用Java11，因为pom.xml中配置使用的是Java11

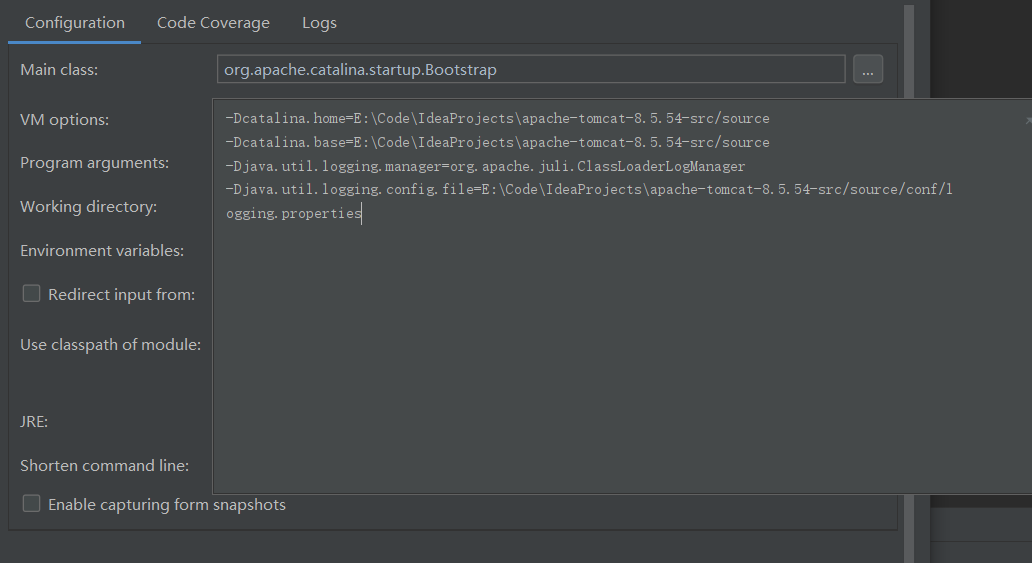

这里要给tomcat的源码程序启动类Bootstrap配置VM参数，因为tomcat源码运行也需要加载配置文件等

-Dcatalina.home=E:CodeIdeaProjectsapache-tomcat-8.5.54-src/source -Dcatalina.base=E:CodeIdeaProjectsapache-tomcat-8.5.54-src/source -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager -Djava.util.logging.config.file=E:CodeIdeaProjectsapache-tomcat-8.5.54-src/source/conf/logging.properties

填写VM参数时根据自己tomcat源码项目放置位置进行更改

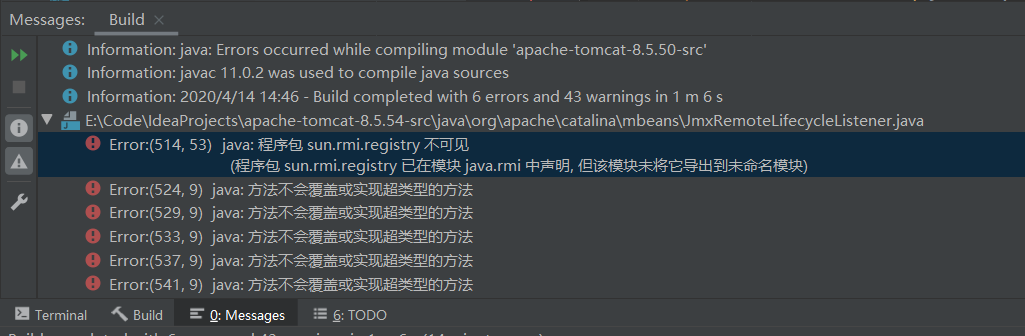

步骤七：Build项目，此时会报错

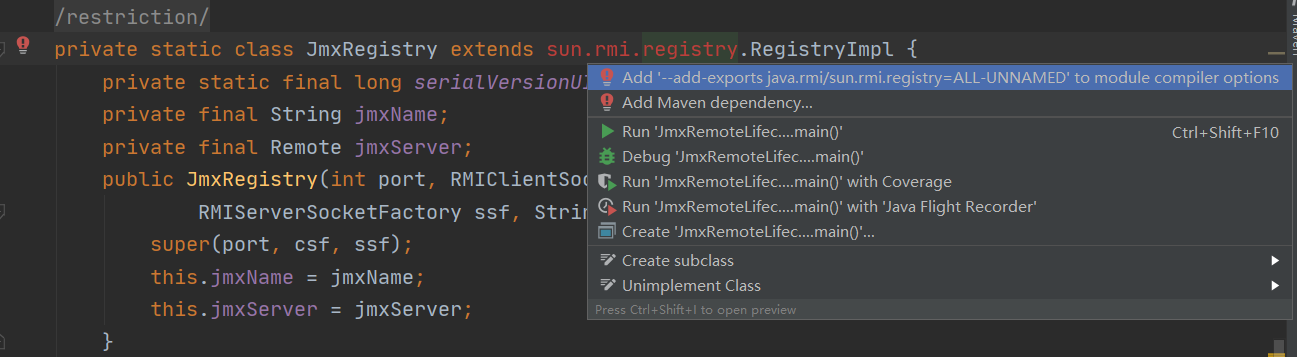

找到错误位置，使用Alt+Enter第一条即可修复该问题，然后重新Build即可

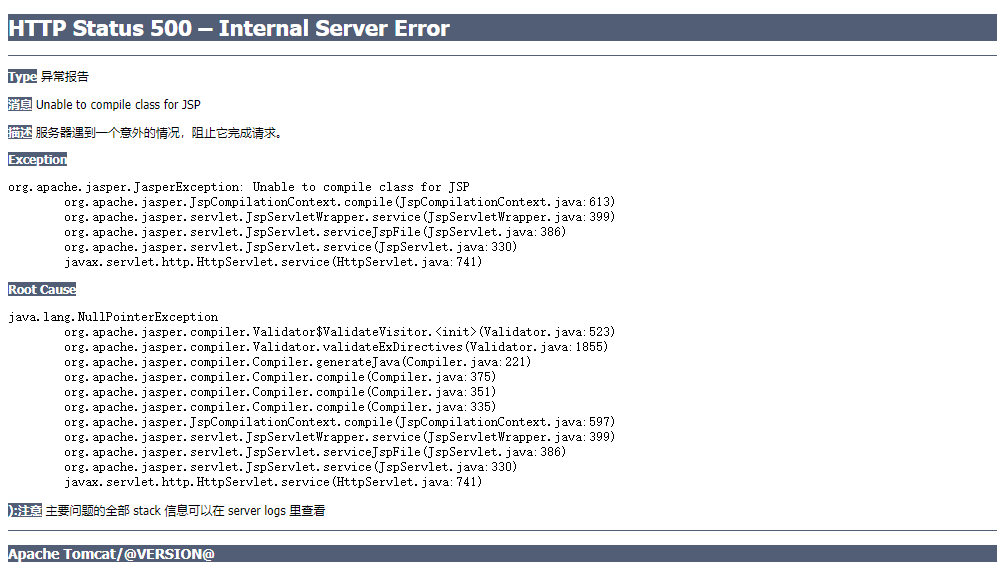

步骤八：运行项目就启动了tomcat，启动时会加载所配置的conf目录下的server.xml等配置文件，所以访问8080端口即可，但此时会遇到如下的一个错误：

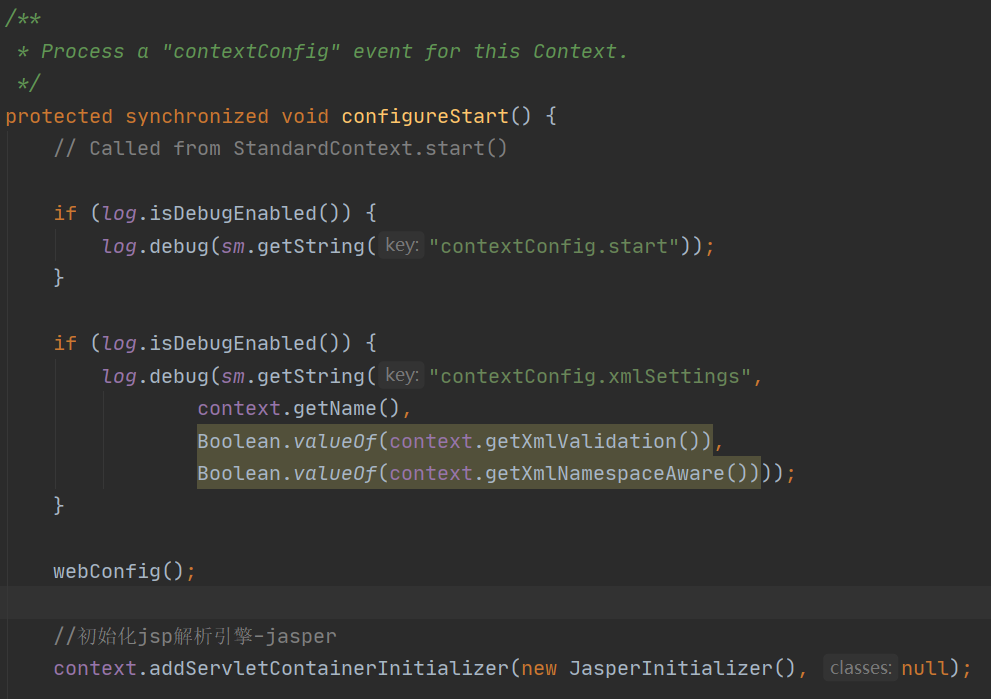

原因是Tomcat源码中Jsp引擎Jasper没有被初始化，从而无法编译处理Jsp（因为Jsp是需要被转换成servlet进一步编译处理的），只需要在tomcat的源码ContextConfig类中的configureStart方法中增加一行代码将Jsp引擎初始化，如下

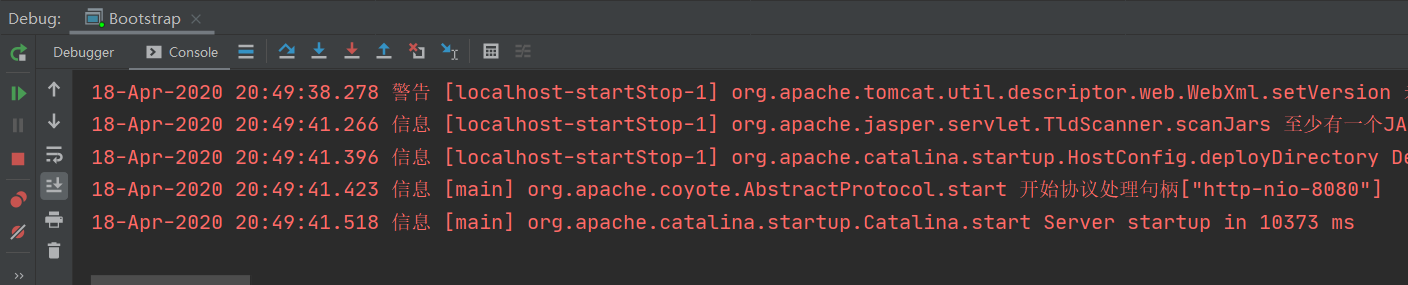

步骤九：重启Tomcat，正常访问即可。至此，Tomcat源码构建完毕。

3.2 启动过程源码剖析

3.2.1 生命周期统一管理组件LifeCycle

Tomcat要启动，肯定要把架构中提到的组件进行实例化（实例化创建–>销毁等：生命周期）。Tomcat中那么多组件，为了统一规范他们的生命周期，Tomcat抽象出了LifeCycle生命周期接口

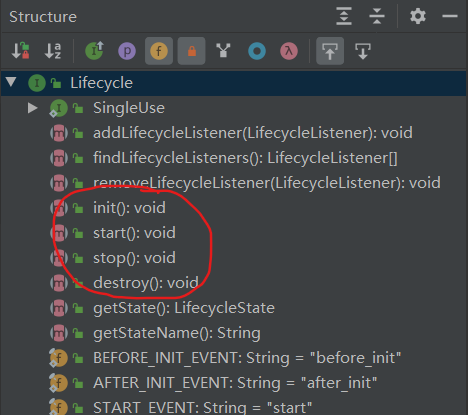

LifeCycle生命周期接口方法：

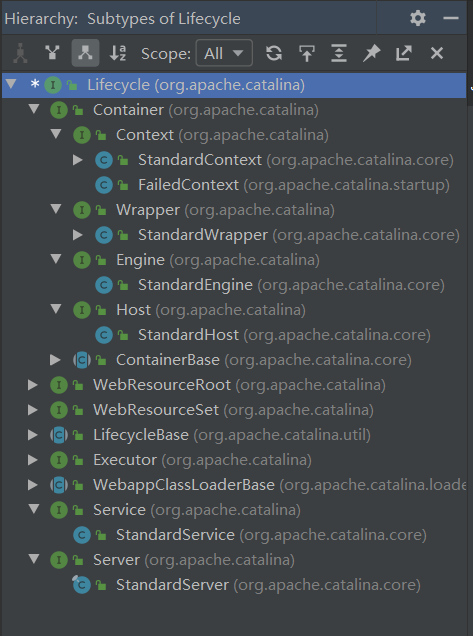

LifeCycle生命周期接口的继承体系：

3.2.2 启动流程

（1）启动入口分析

startup.sh –> catalina.sh start –> java xxxx.jar org.apache.catalina.startup.Bootstrap(main) start(参数)

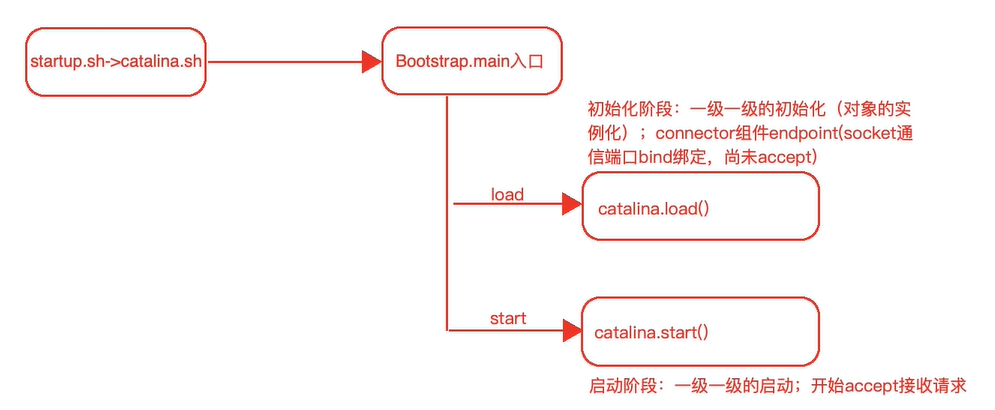

（2）启动流程图

（3）启动流程分析

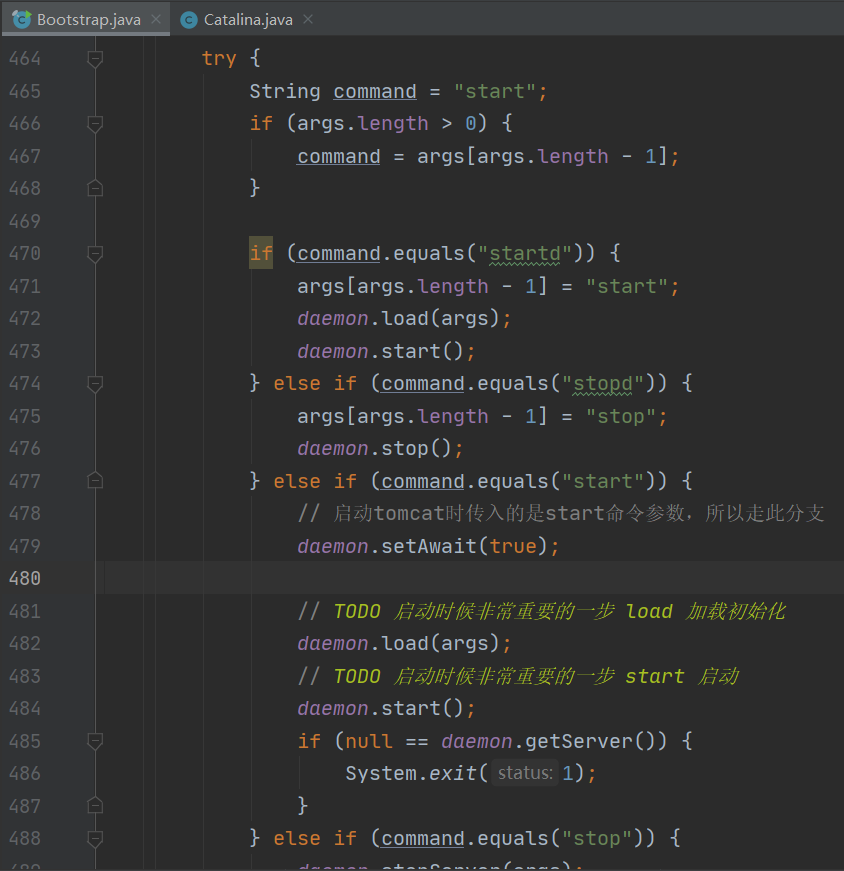

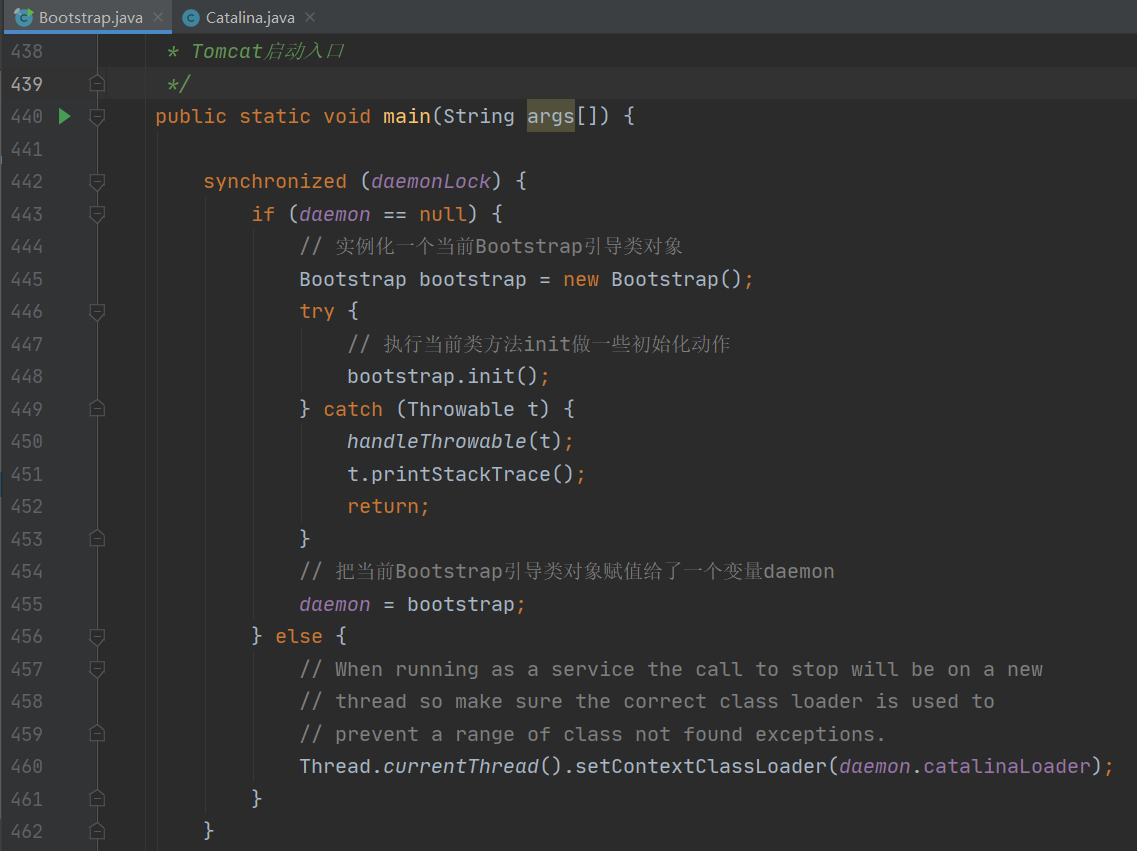

① Bootstrap的main方法：

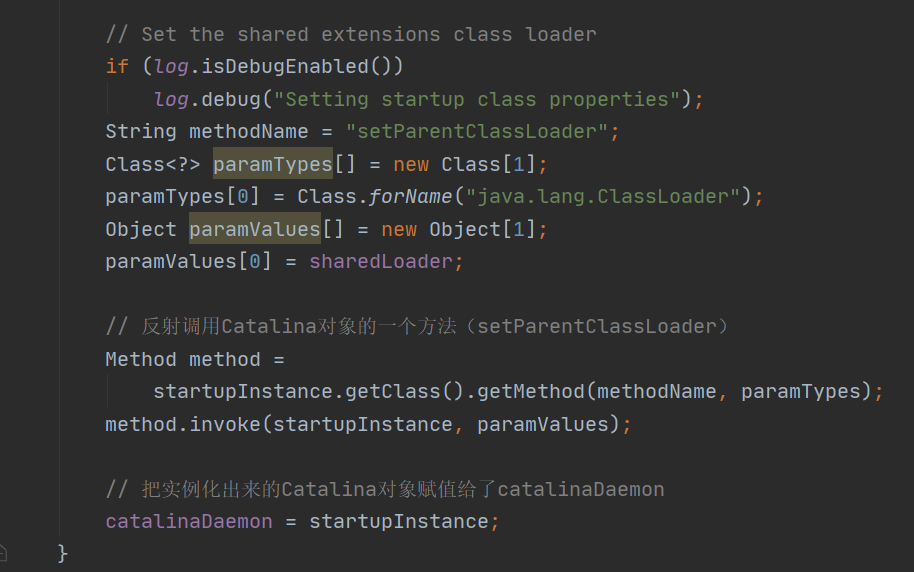

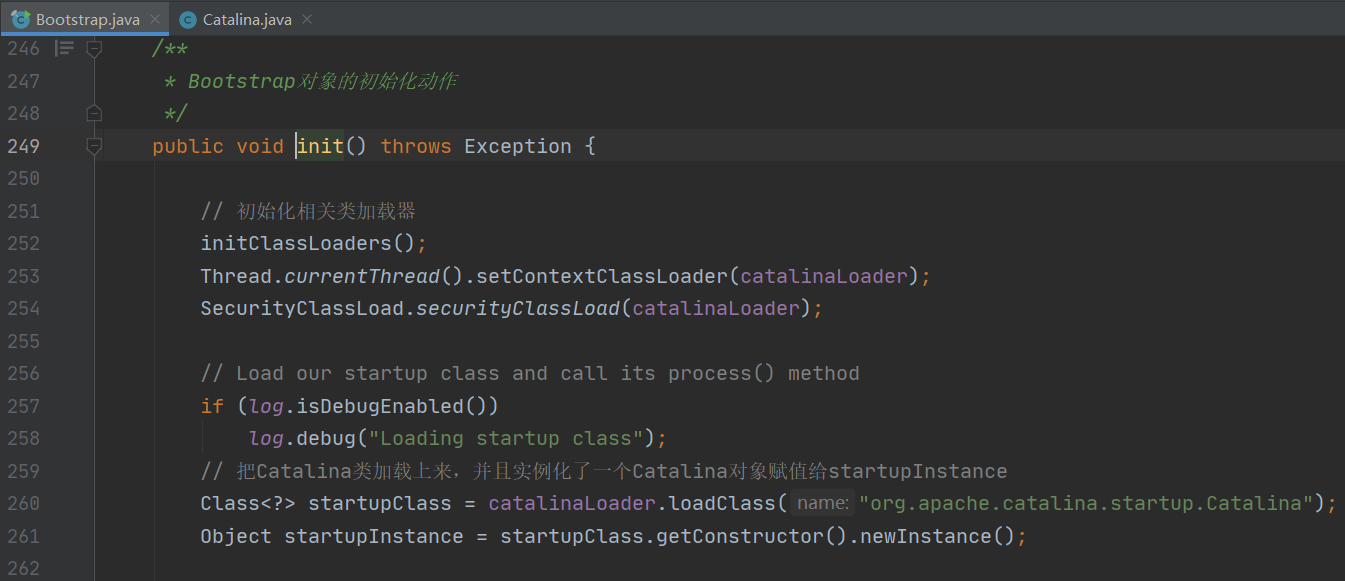

② Bootstrap的init方法：


经过前两步，设置了

catalinaDaemon = catalina对象

daemon = bootstrap对象

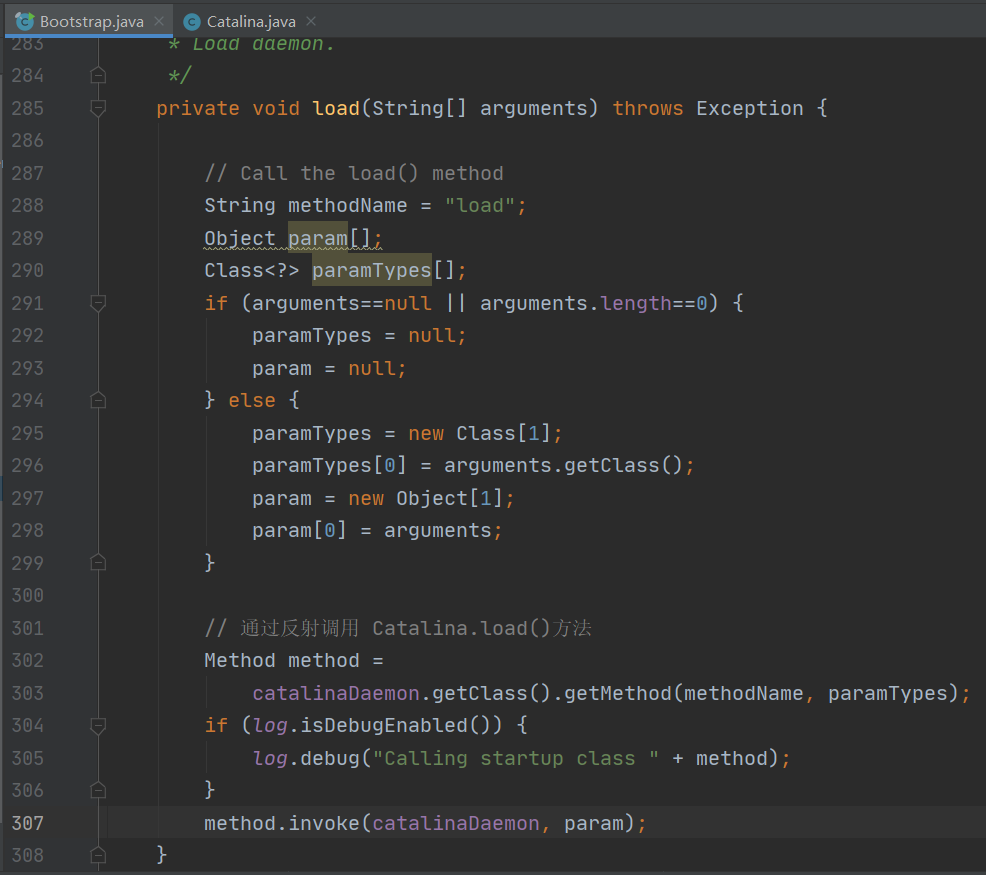

③ Bootstrap的load方法：

④ Bootstrap的start方法：

3.2.3 load初始化阶段

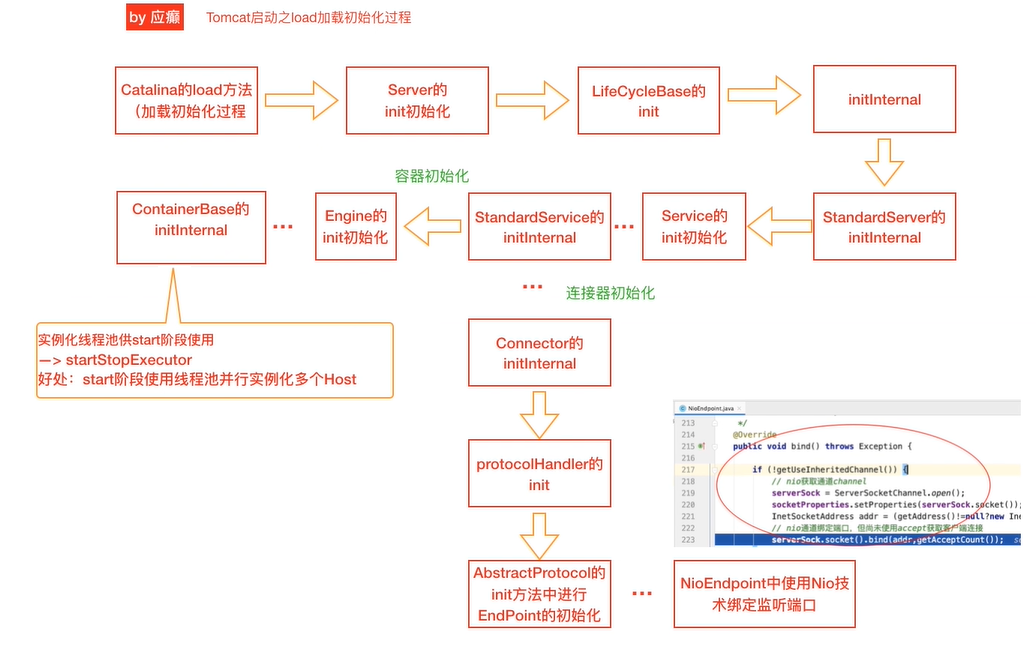

（1）流程图

（2）源码分析

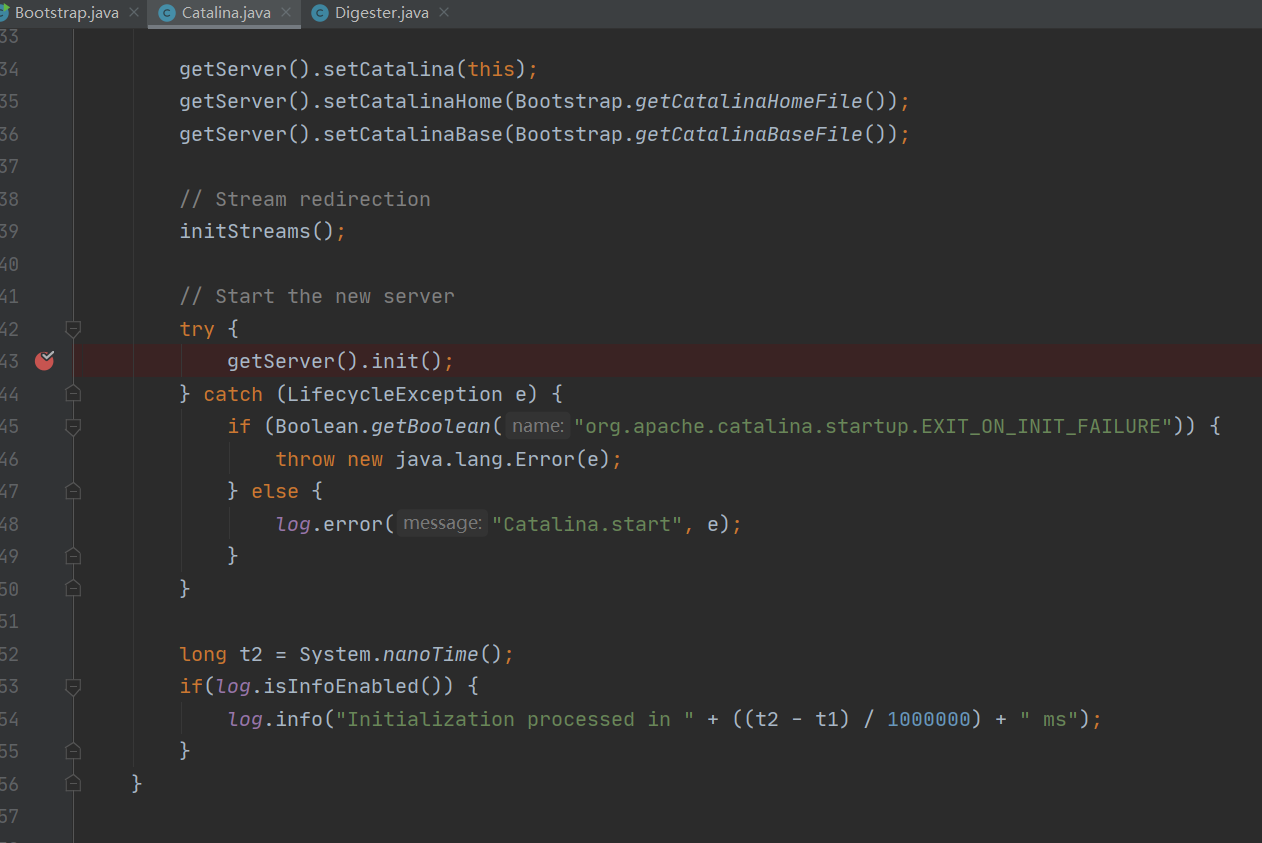

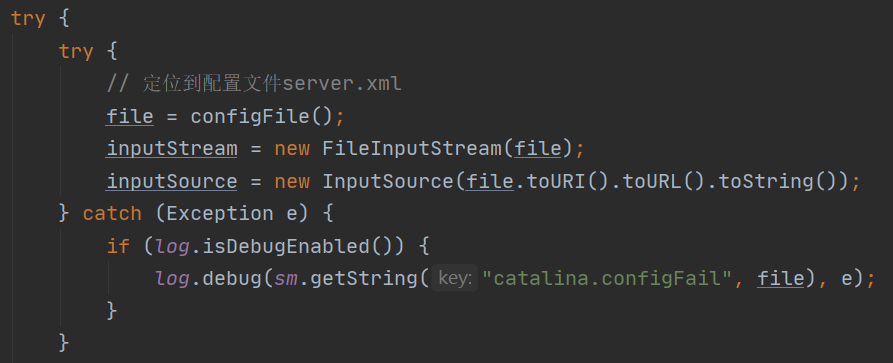

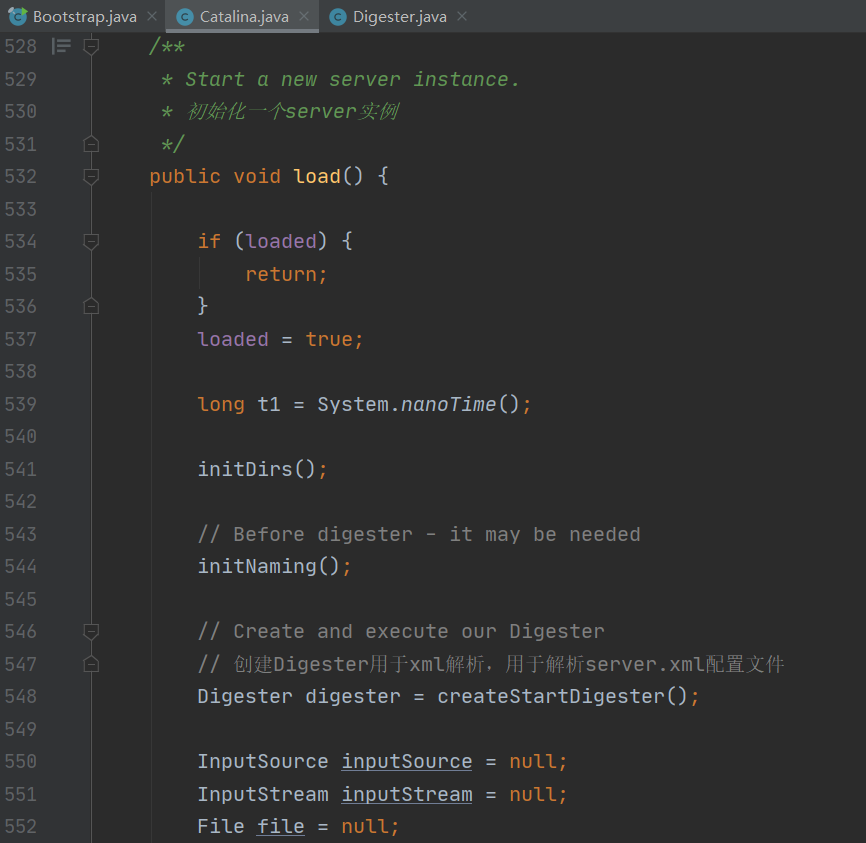

① Catalina的load方法：

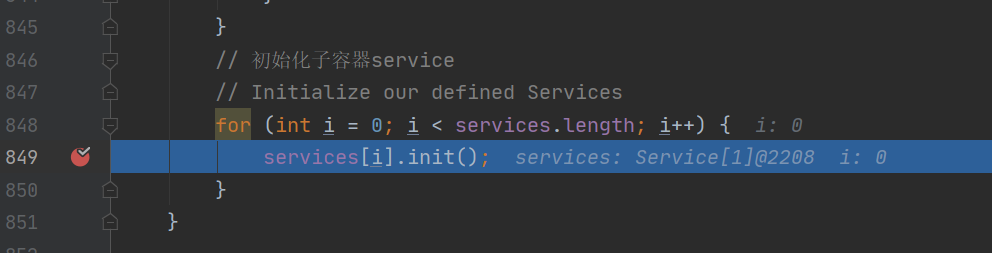

Server的init初始化：

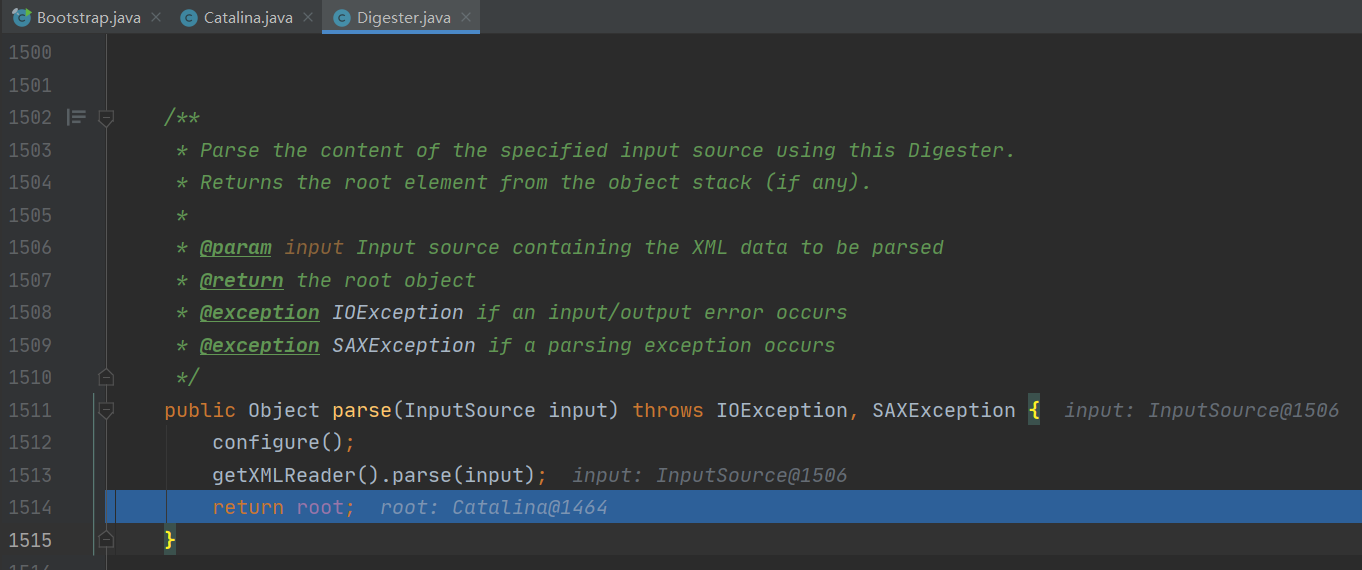

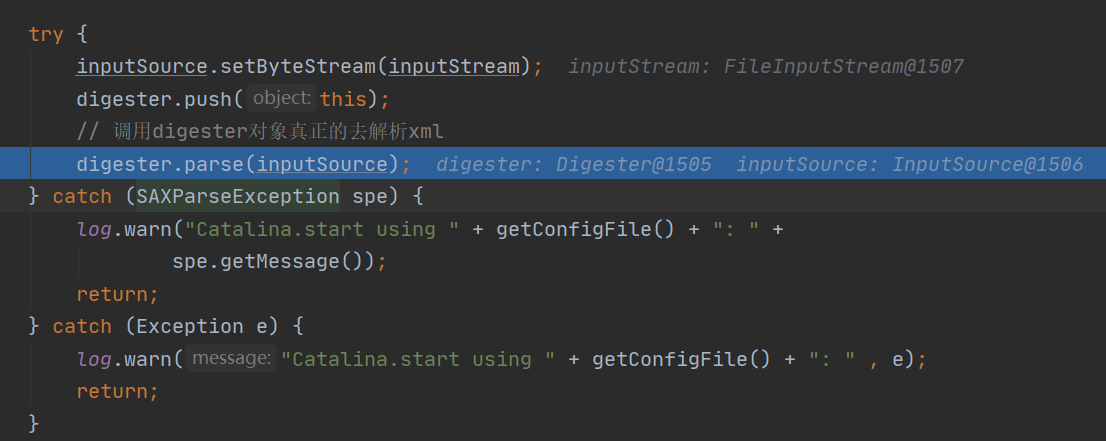

② Digester的parse方法：

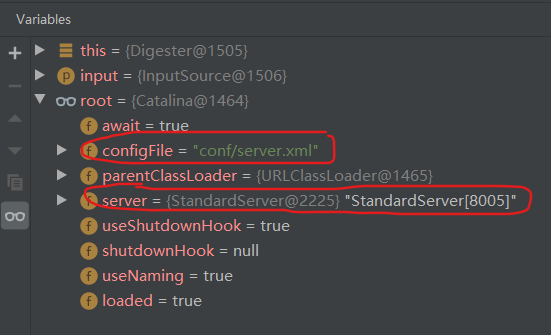

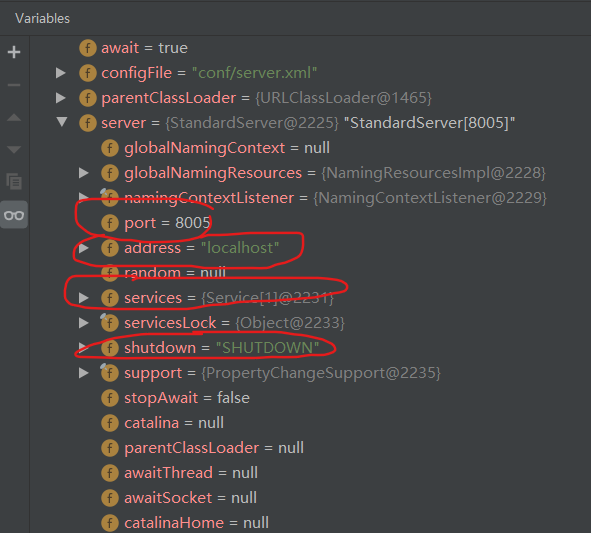

得到的root变量内容：

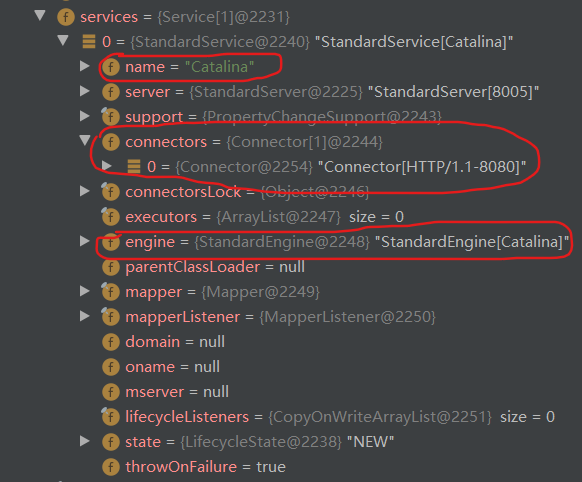

server相关值：

service相关值：

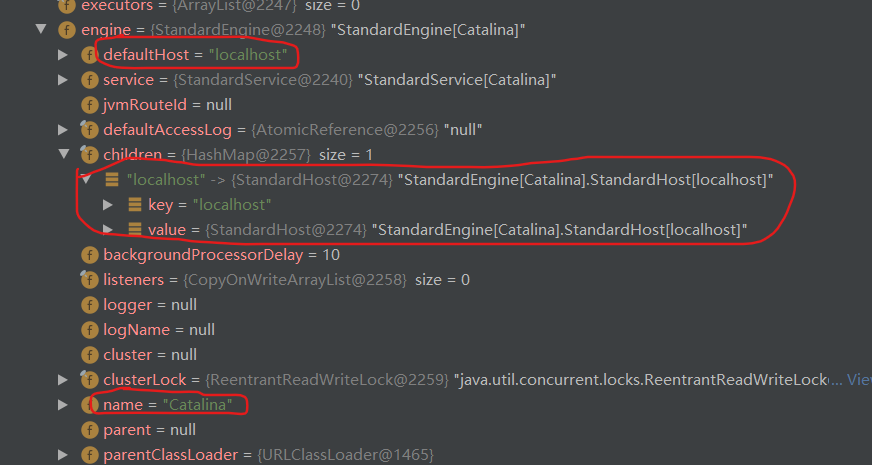

engine相关值：

得到的内容与解析的server.xml文件配置内容一致

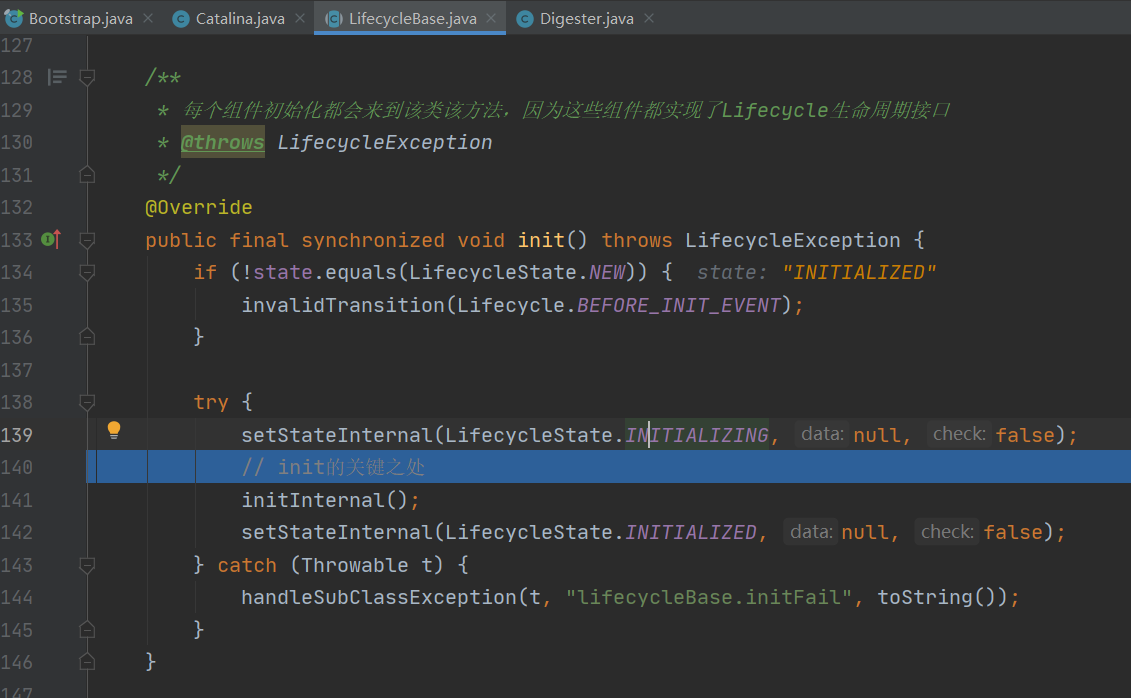

③ LifecycleBase的init方法（使用了设计模式的模板方法）：

此处的initInternal会跳转至实现该接口的具体类的对象中

④ StandardServer的initInternal方法：

会跳转至service的init方法中，即继续调用service实现的Lifecycle的init方法

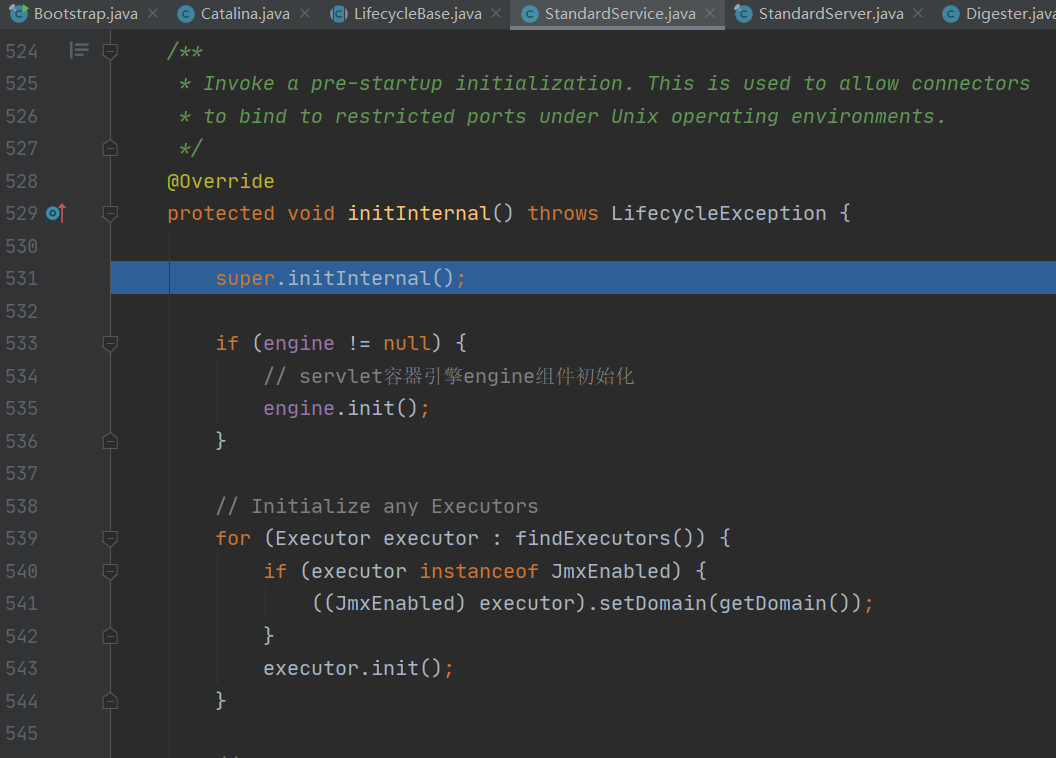

⑤ StandardService的initInternal方法:

分别初始化service中的容器部分和connector部分

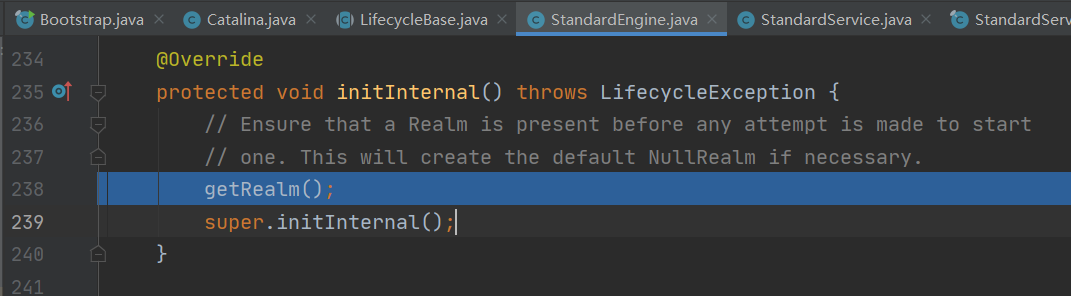

⑥ StandardEngine的initInternal方法：

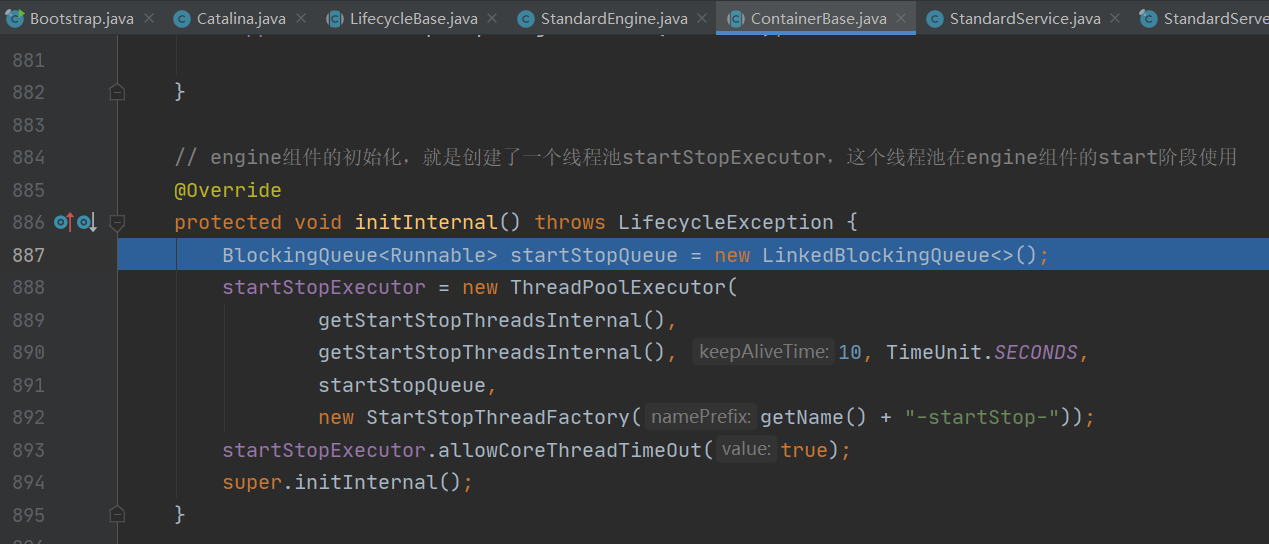

⑦ ContainerBase的initInternal方法：

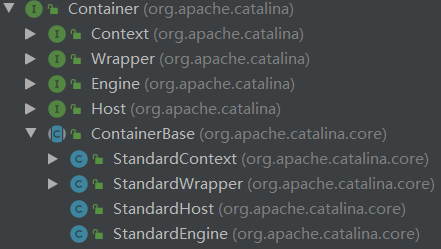

注：ContainerBase是StandardEngine、StandardWrapper、StandardContext和StandardHost的父类

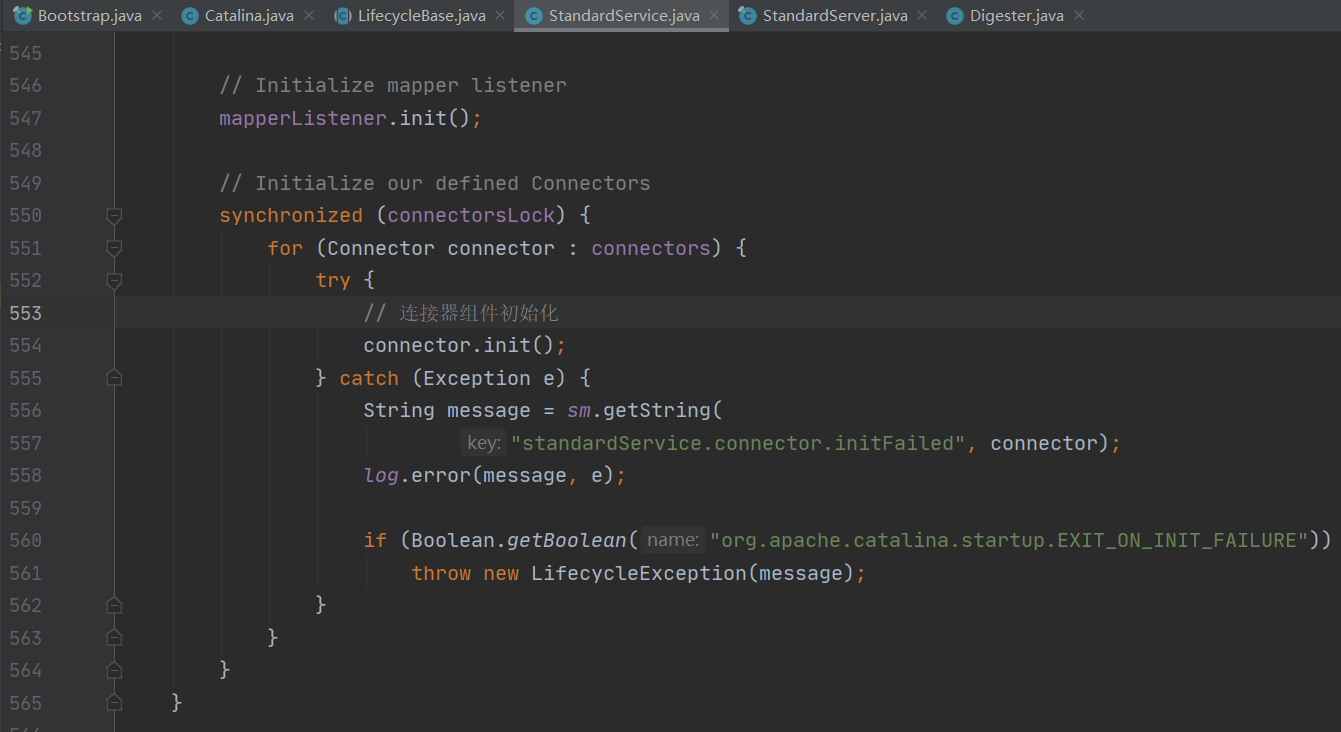

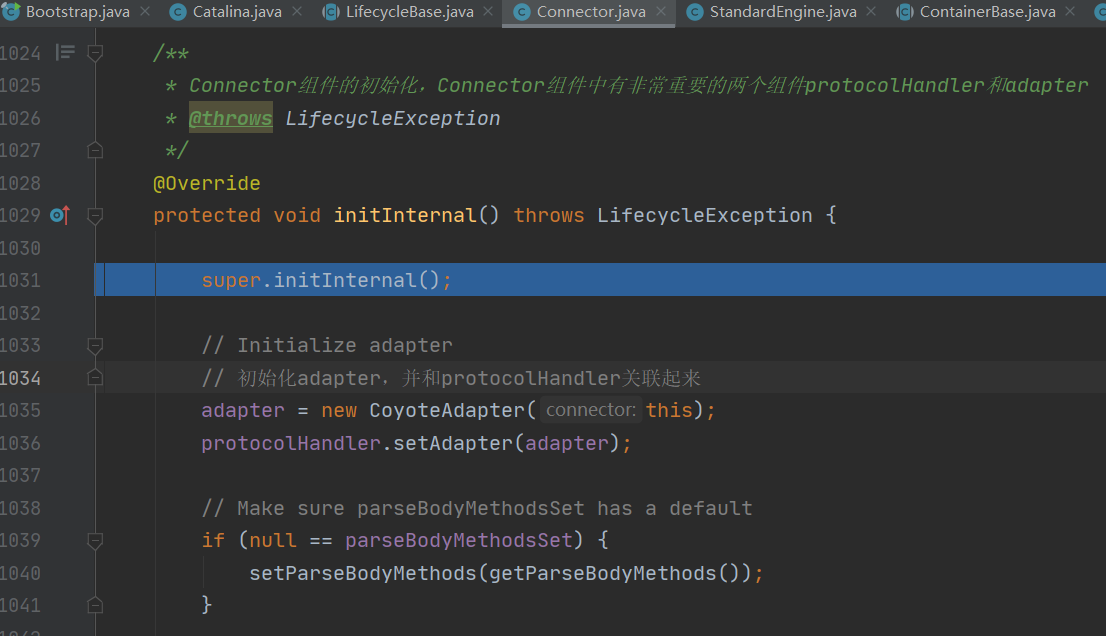

⑧ Connector的initInternal方法：

绑定适配器：

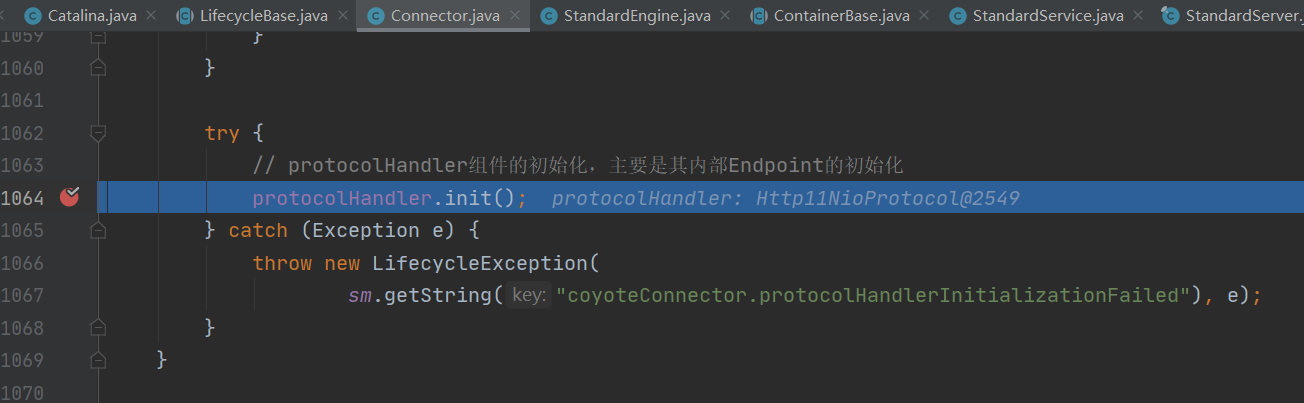

初始化protocolHandler组件：

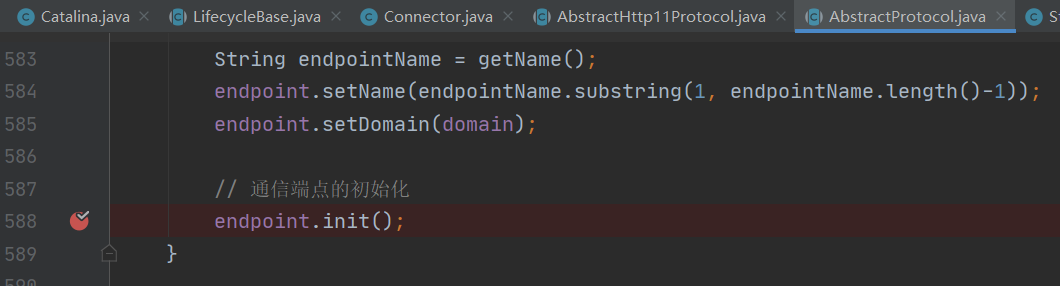

⑨ AbstractProtocol的init方法：

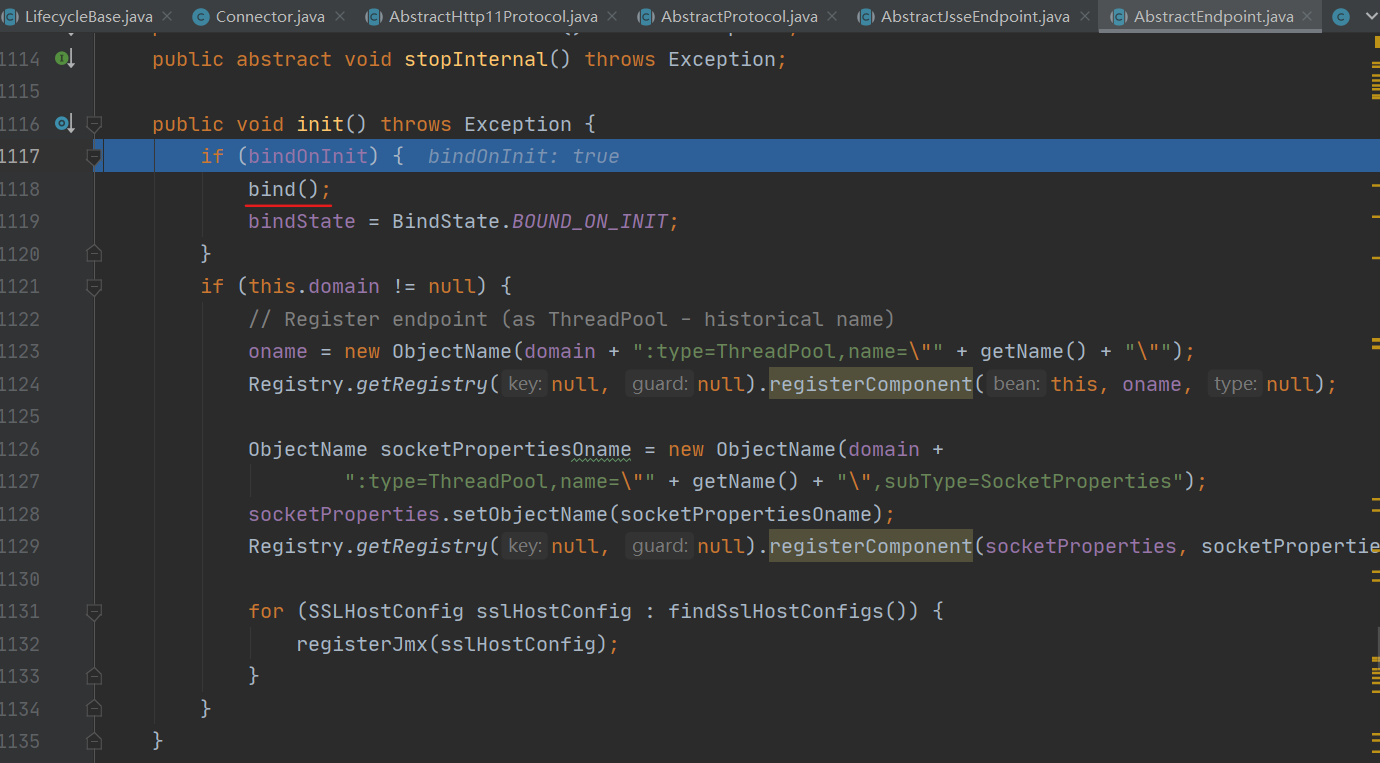

⑩ AbstractEndpoint的init方法：

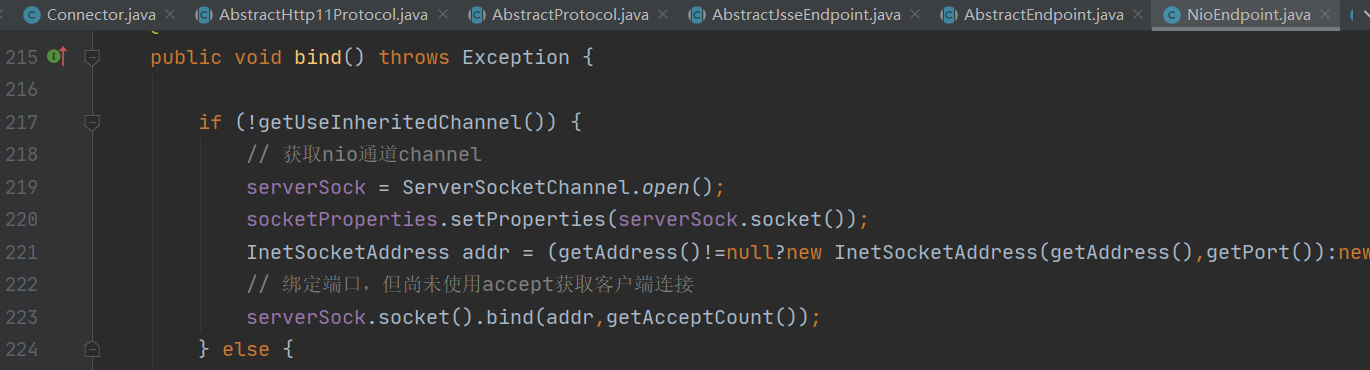

⑪ NioEndpoint的bind方法：

3.2.4 start启动阶段

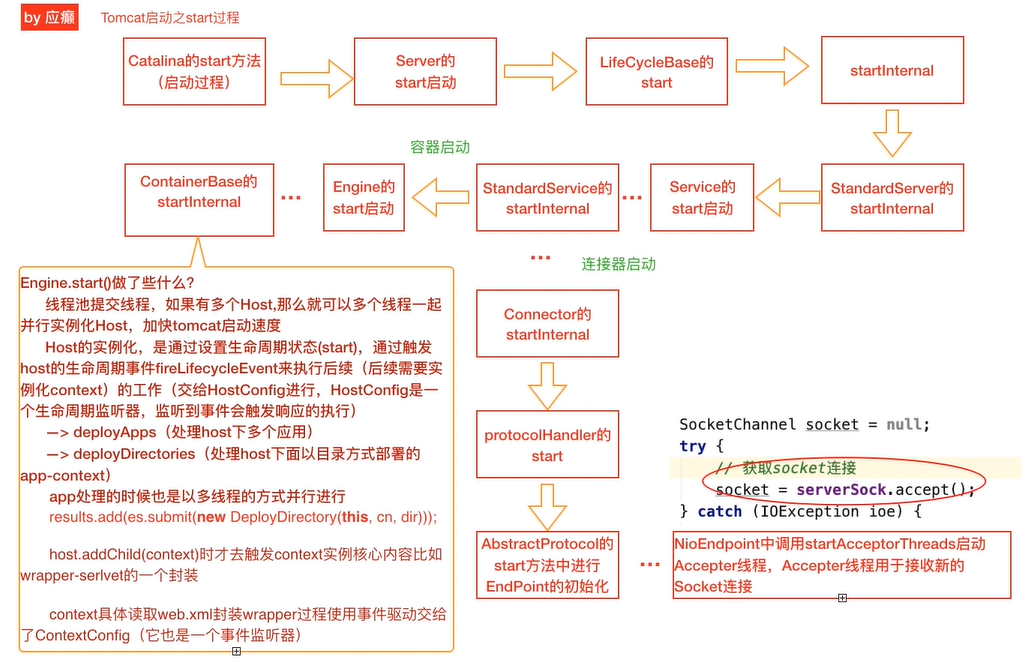

（1）流程图

与load过程很相似

（2）源码分析

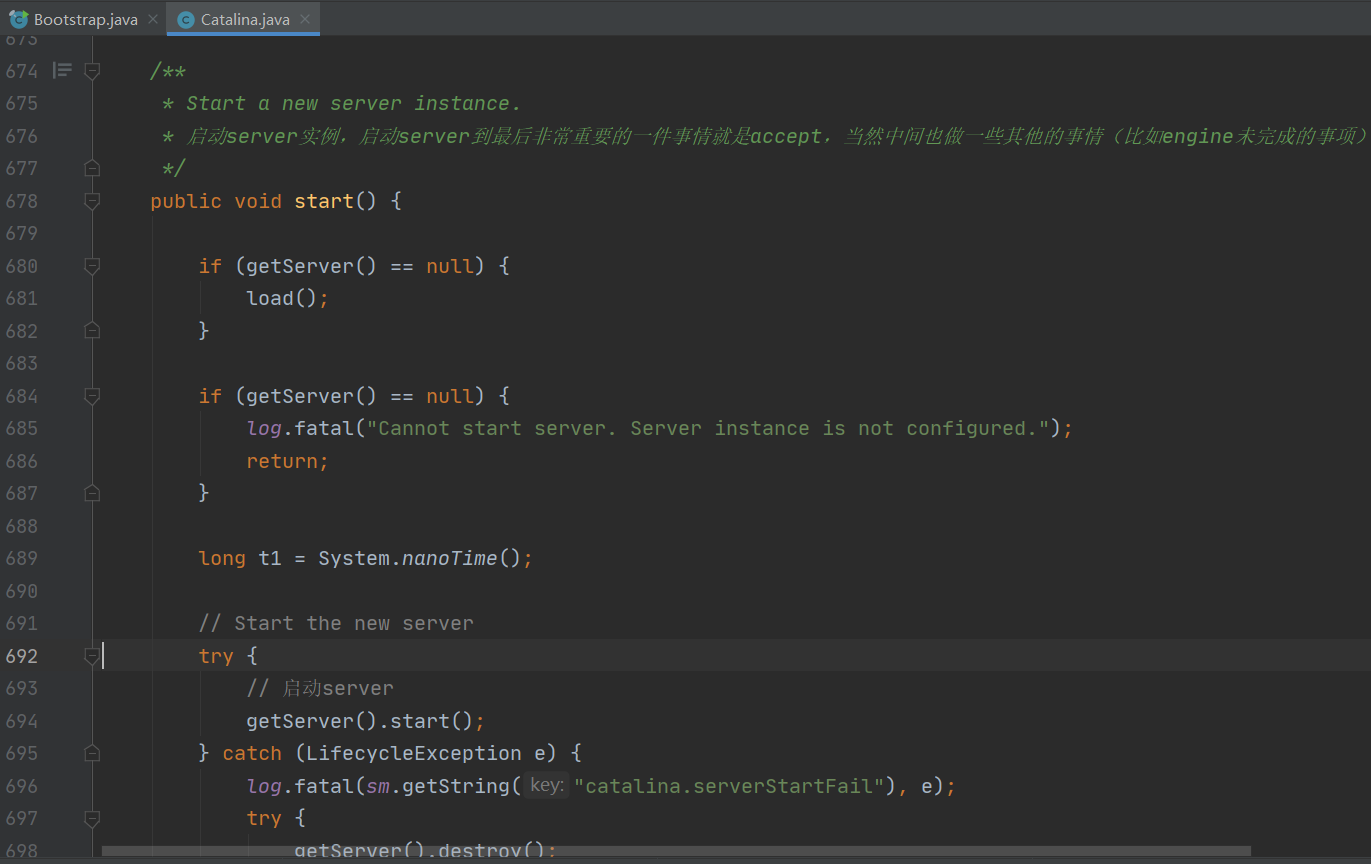

① Catalina的start方法：

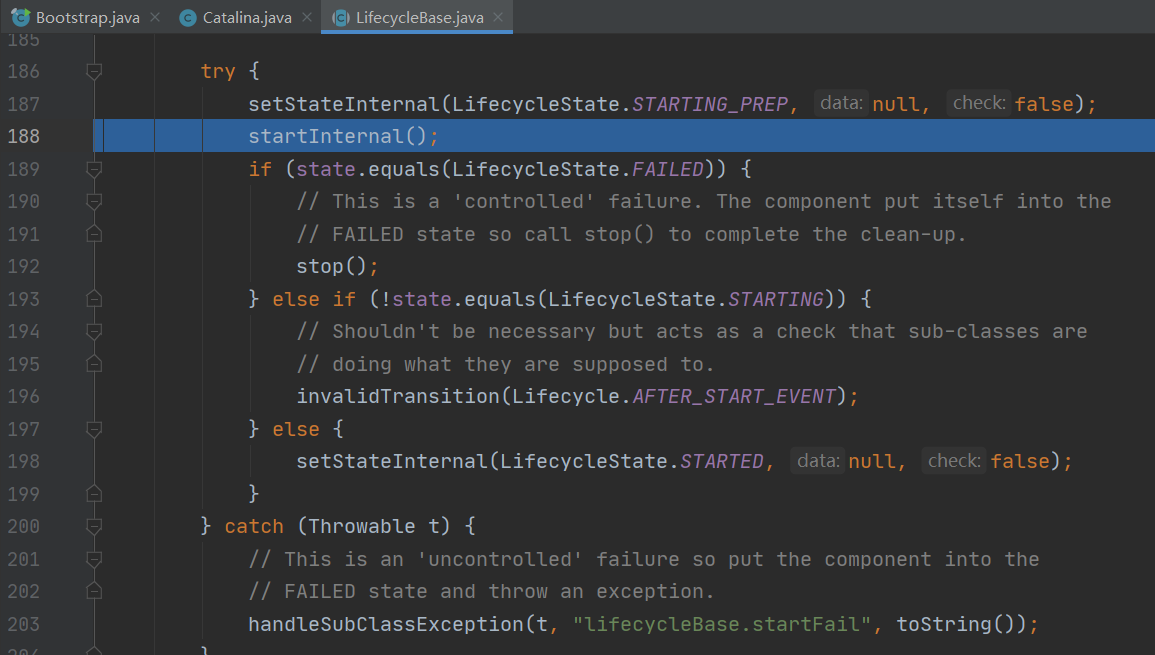

② LifecycleBase的start方法（同样使用了设计模式的模板方法）：

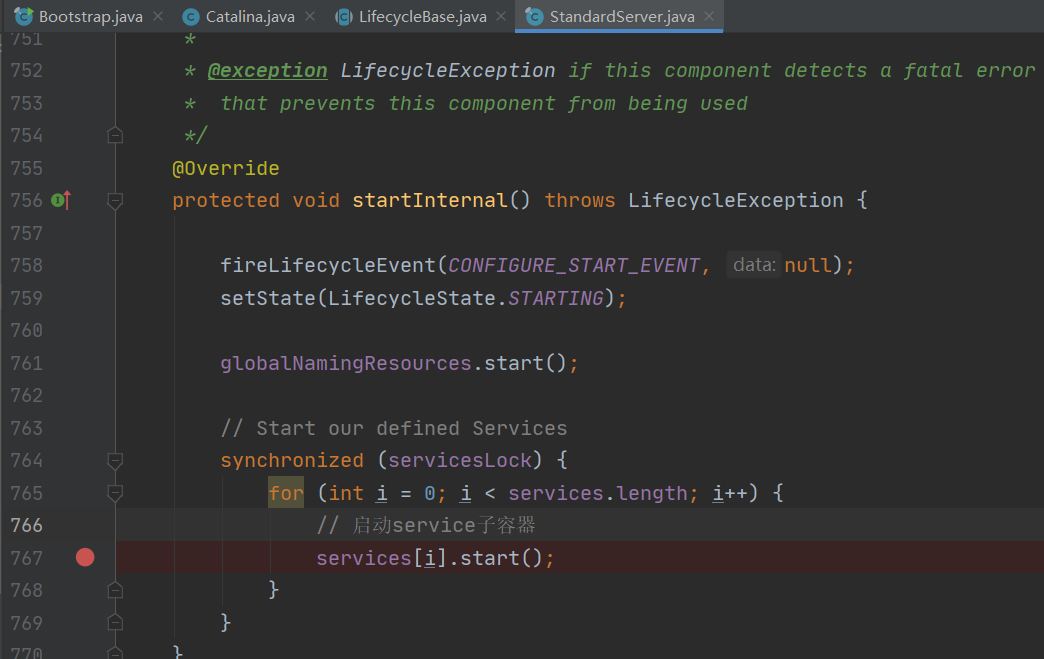

④ StandardServer的startInternal方法：

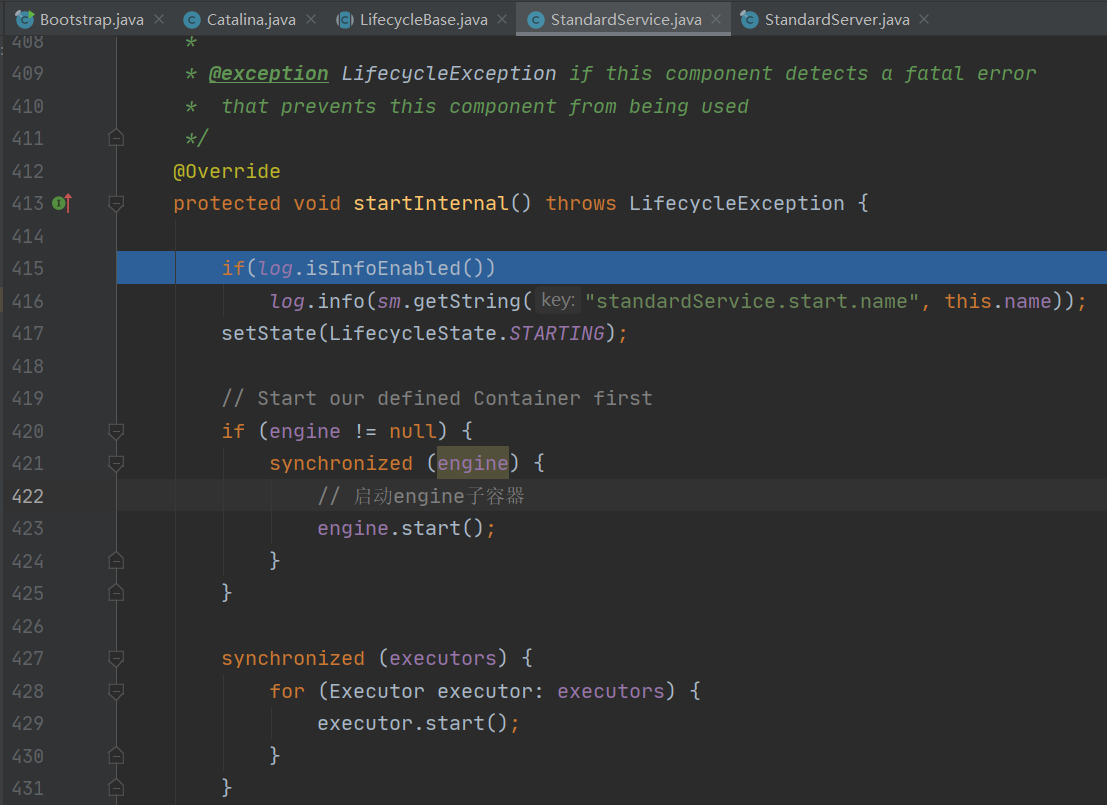

⑤ StandardService的startInternal方法：

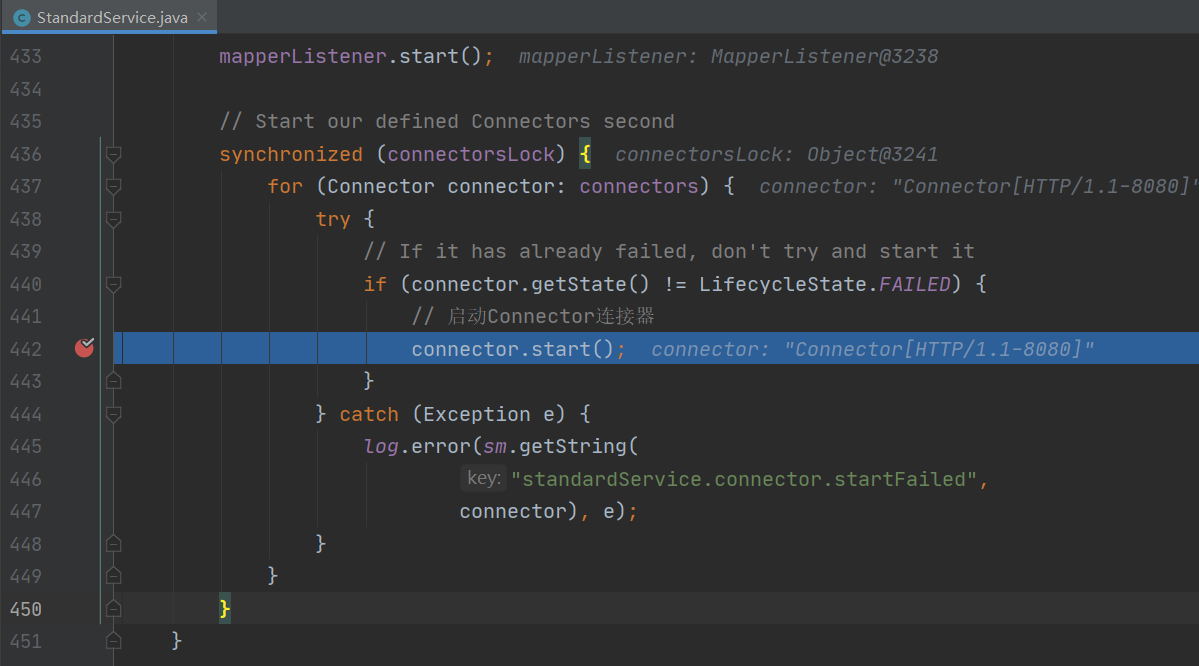

分别启动其中的engine和connector

3.2.4.1 Engine启动过程start源码分析

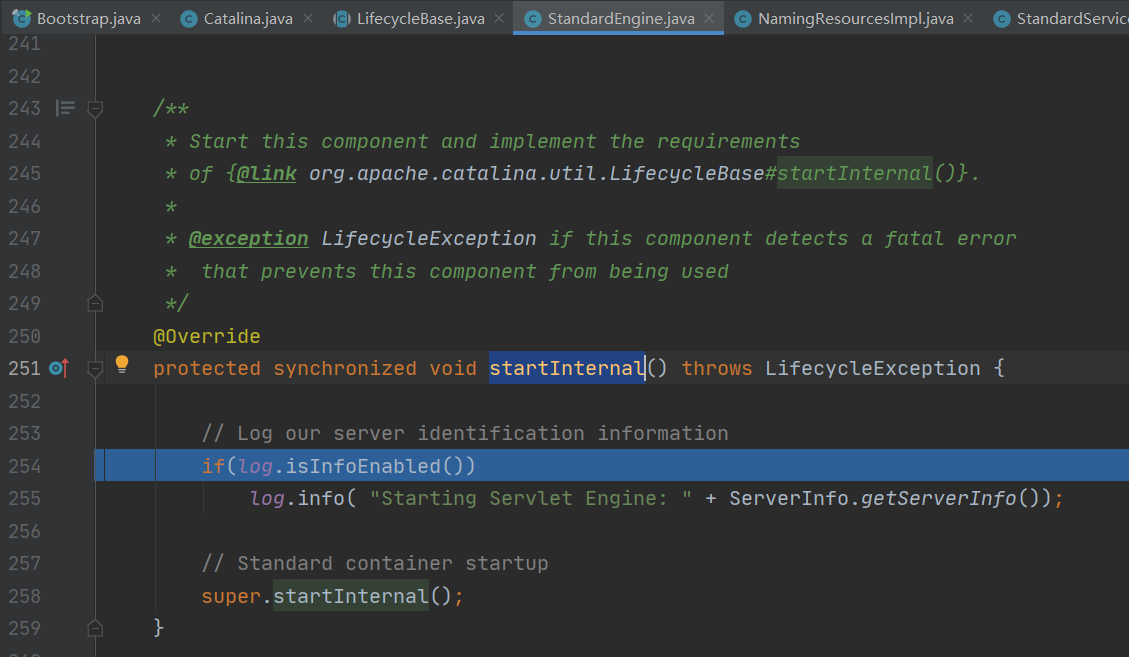

① StandardEngine的startInternal方法：

最后调用父类ContainerBase的startInternal方法

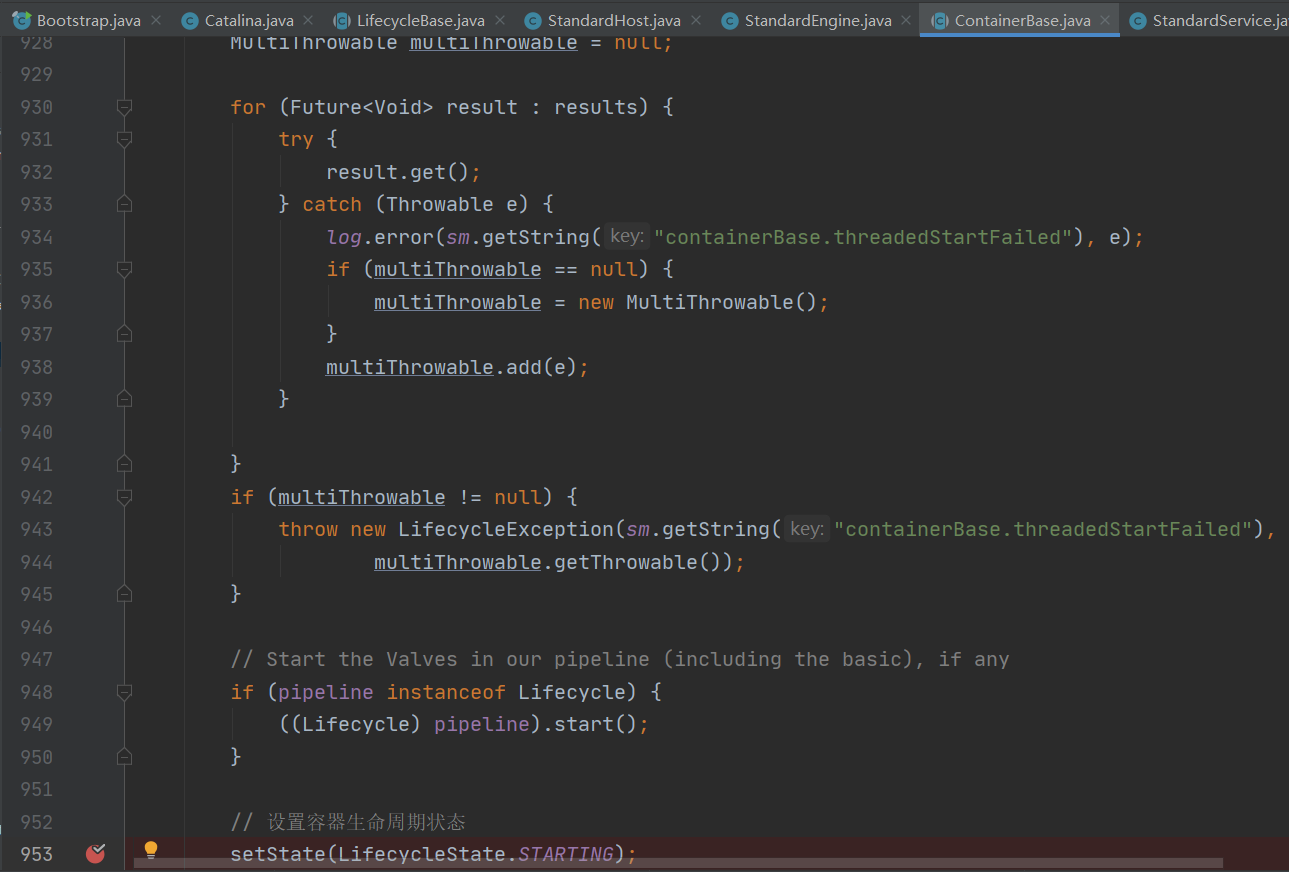

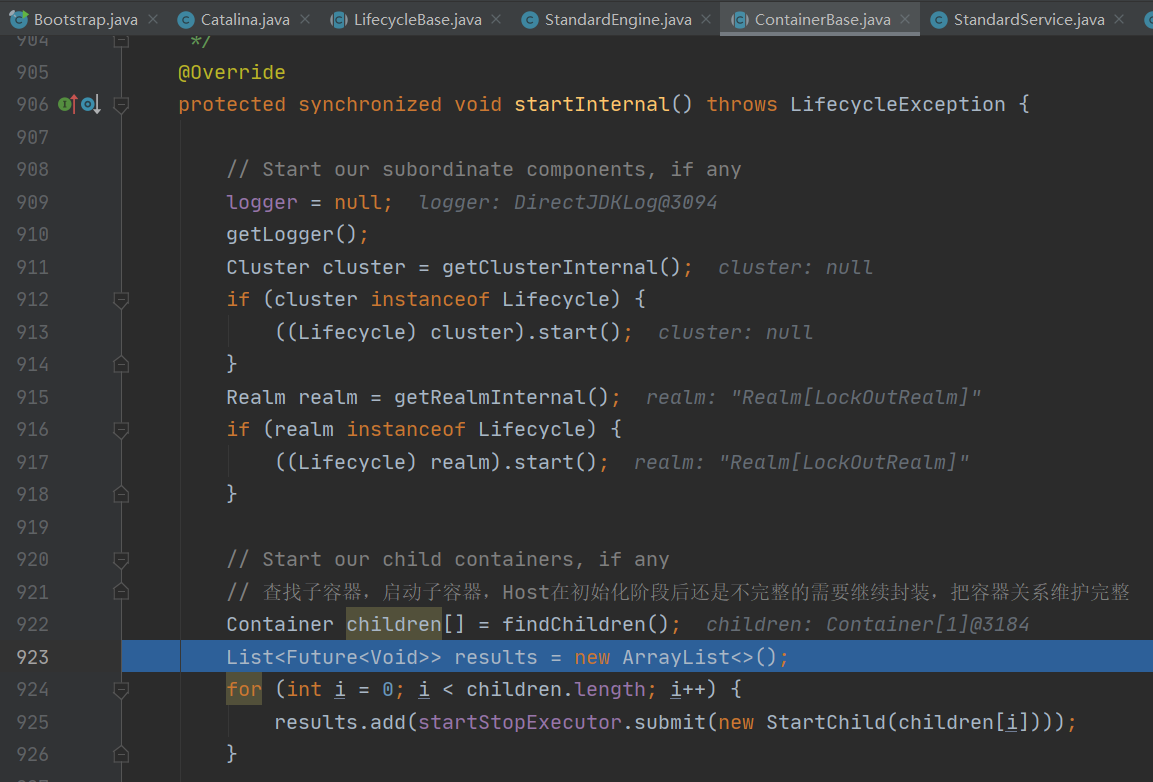

② ContainerBase的startInternal方法：

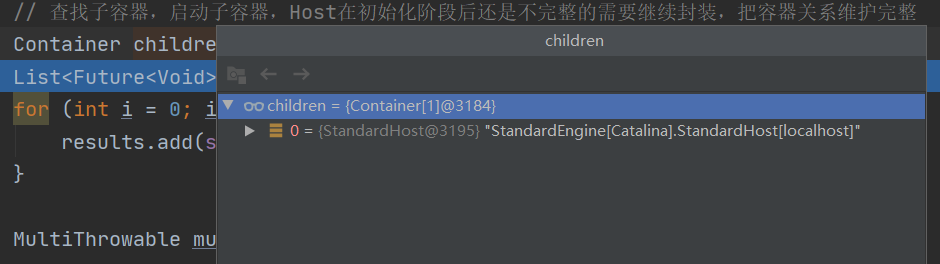

Engine调用它父类执行该方法时，子容器为Host：

将子容器Host提交到具体的StartChild线程类并行执行

注：该线程池只专门用来实例化Host

Host调用它父类执行该方法时，通过设置生命周期事件来进行实例化

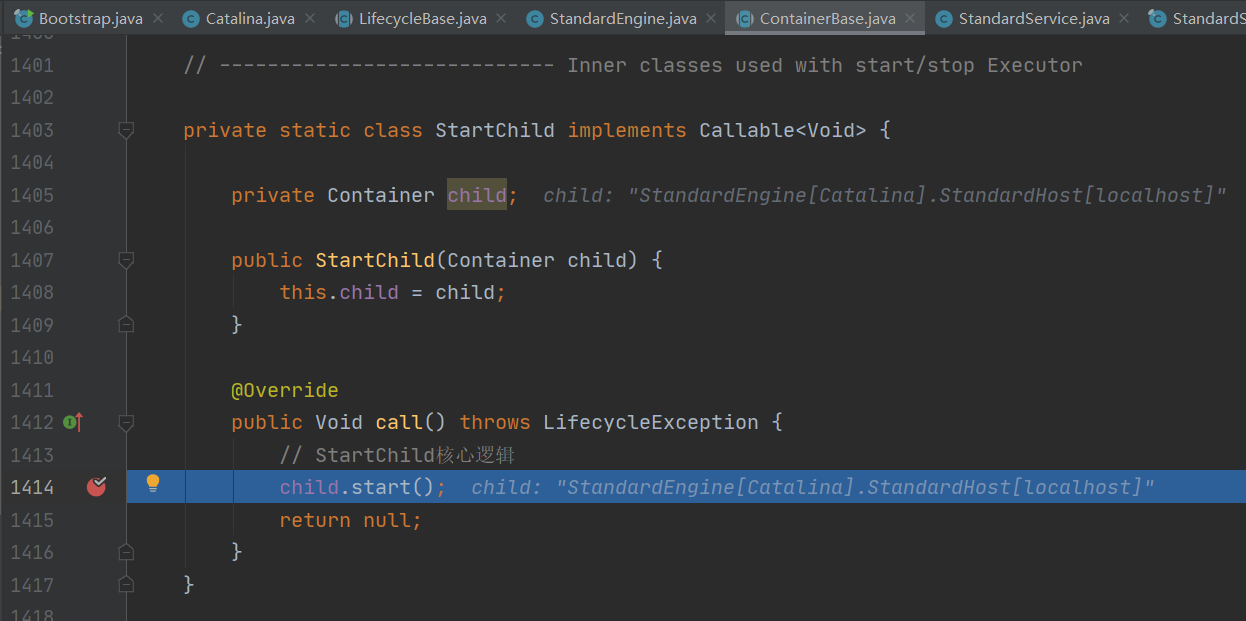

③ StartChild线程类：

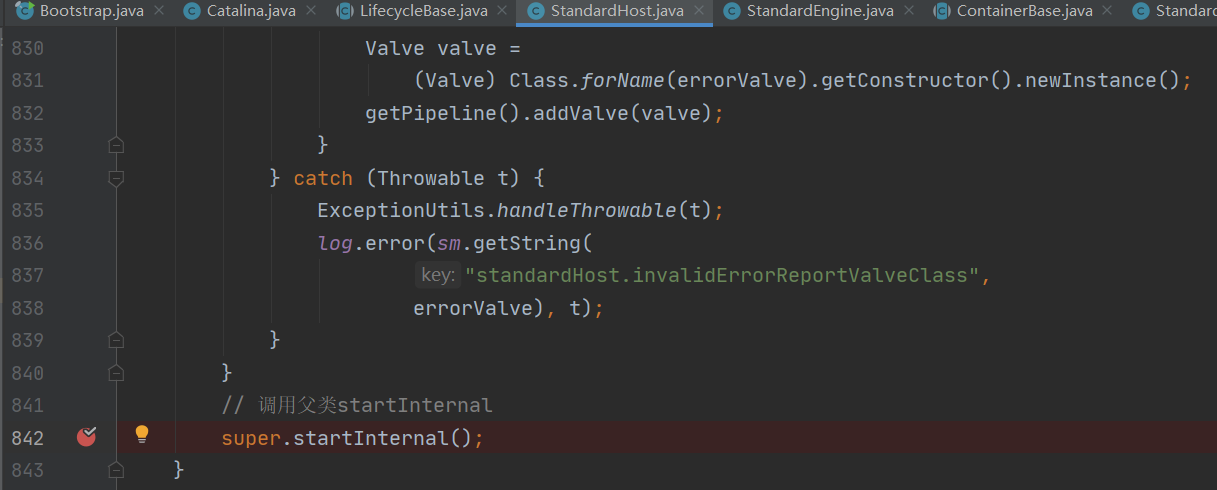

④ StandardHost的startInternal方法：

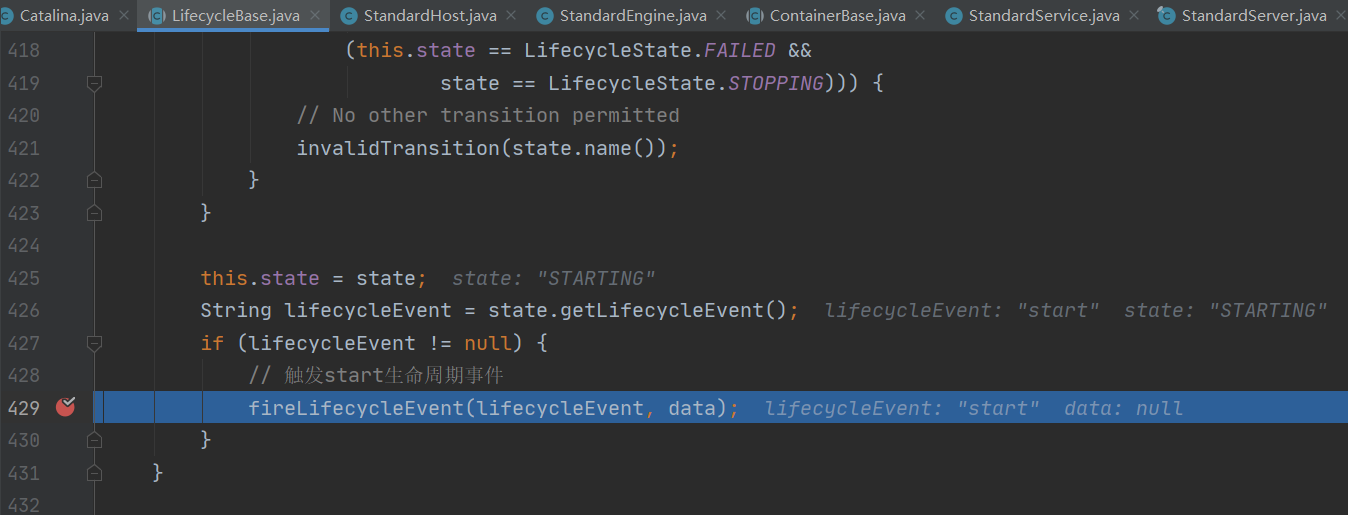

⑤ LifecycleBase的setStateInternal方法：

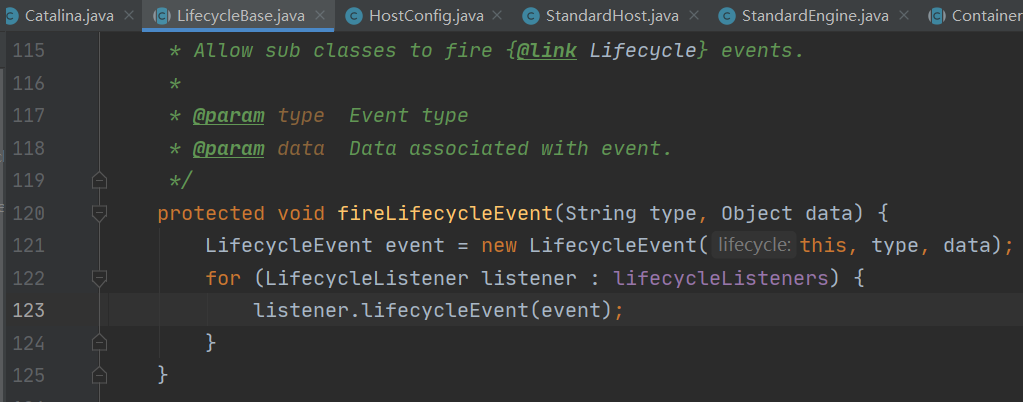

⑥ LifecycleBase的fireLifecycleEvent方法：

触发Host的生命周期事件后，将后续工作交给生命周期监听器HostConfig来进行

⑦ Hostconfig的lifecycleEvent方法：

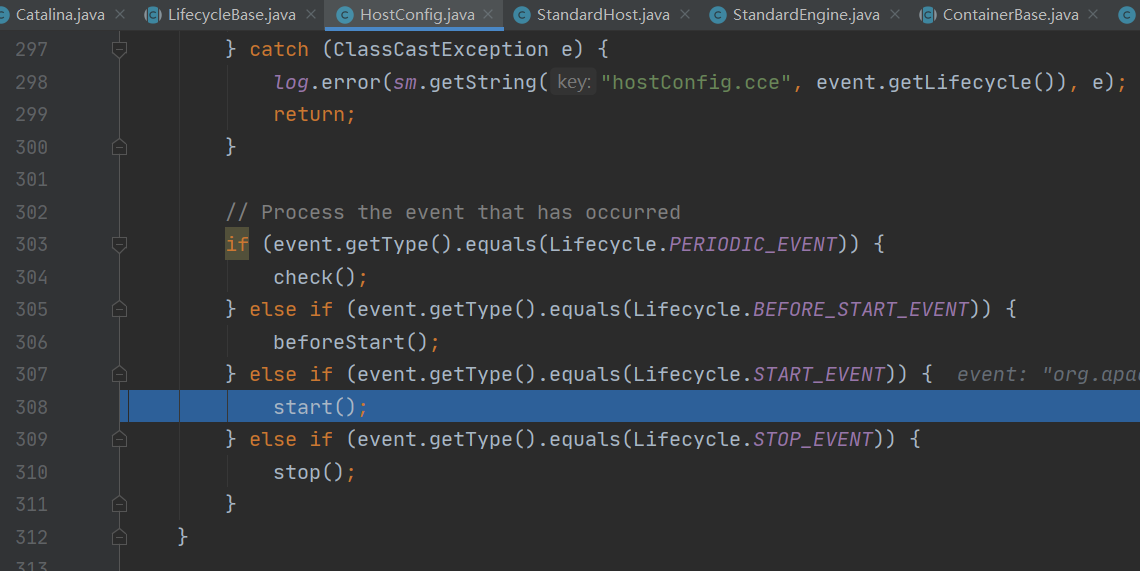

捕获start事件，执行start方法：

⑧ Hostconfig的start方法：

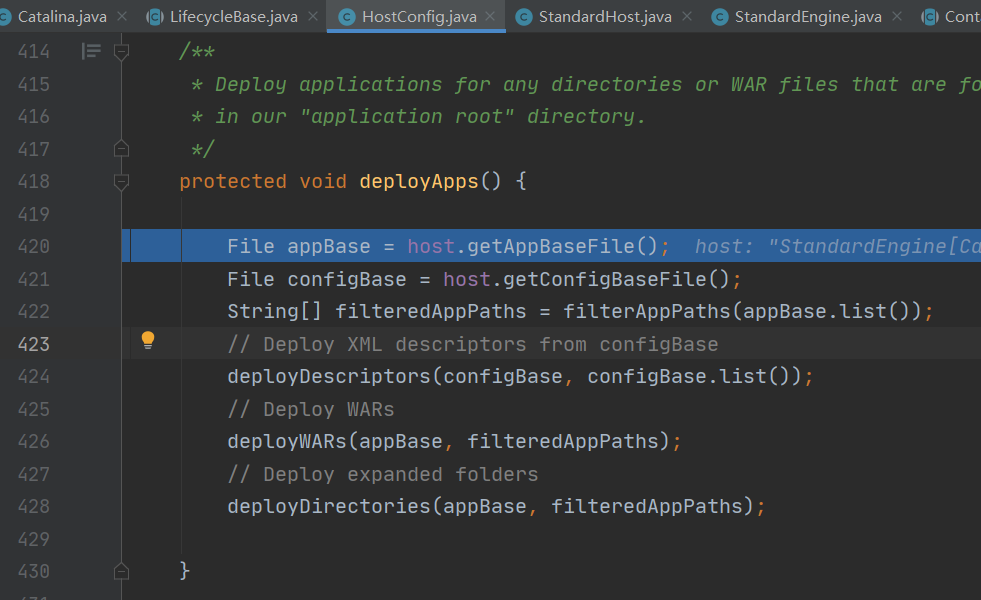

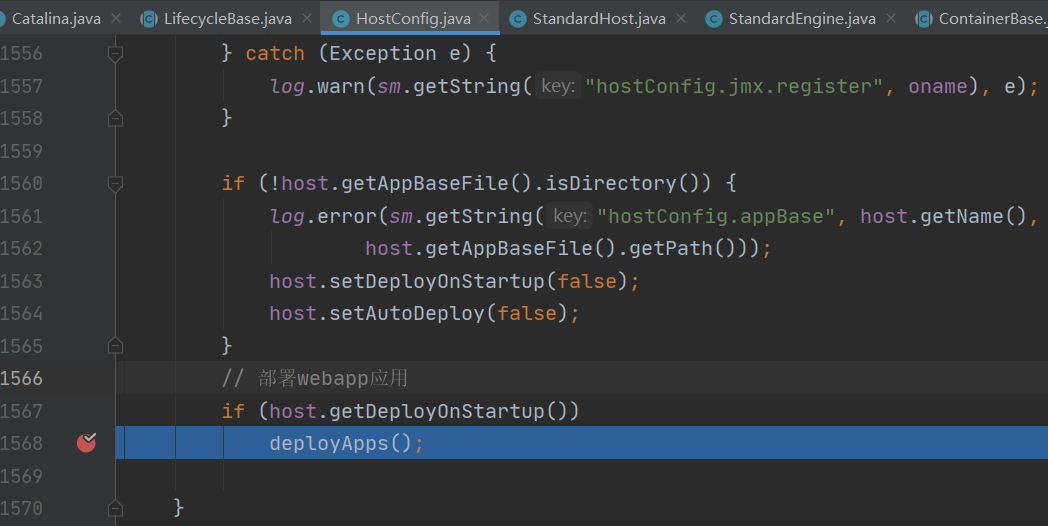

⑨ Hostconfig的deployApps方法：

根据不同的应用部署方式，调用不同的方法

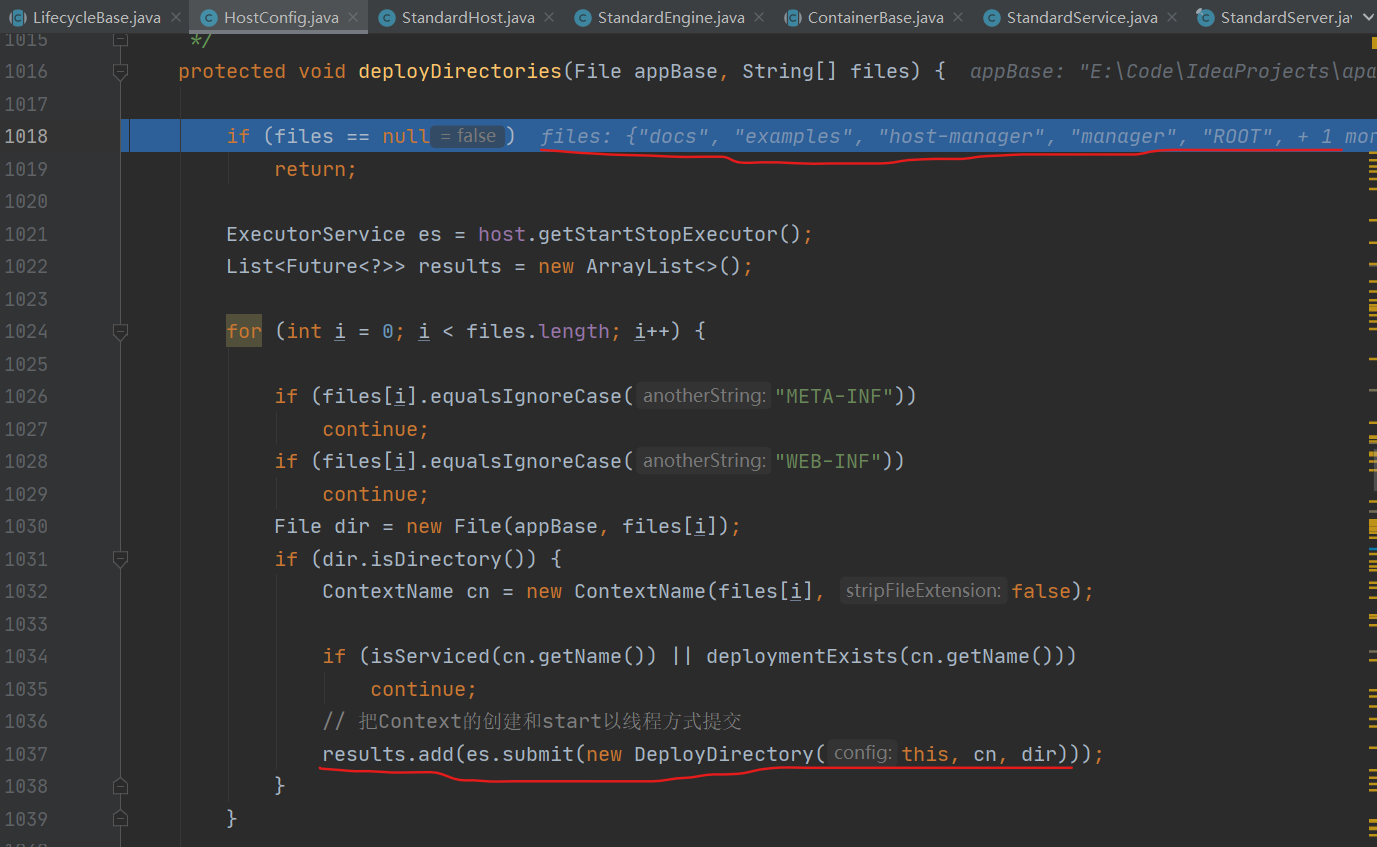

⑩ Hostconfig的deployDirectories方法：

以线程方式并行处理多个项目：

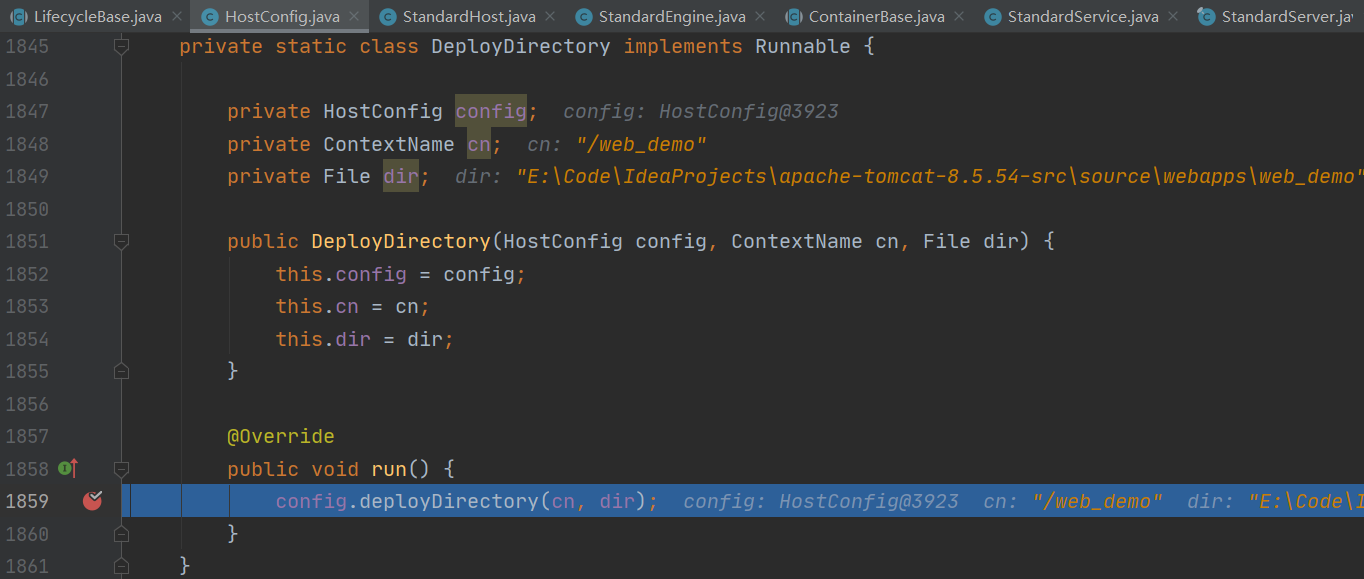

⑪ DeployDirectory线程类：

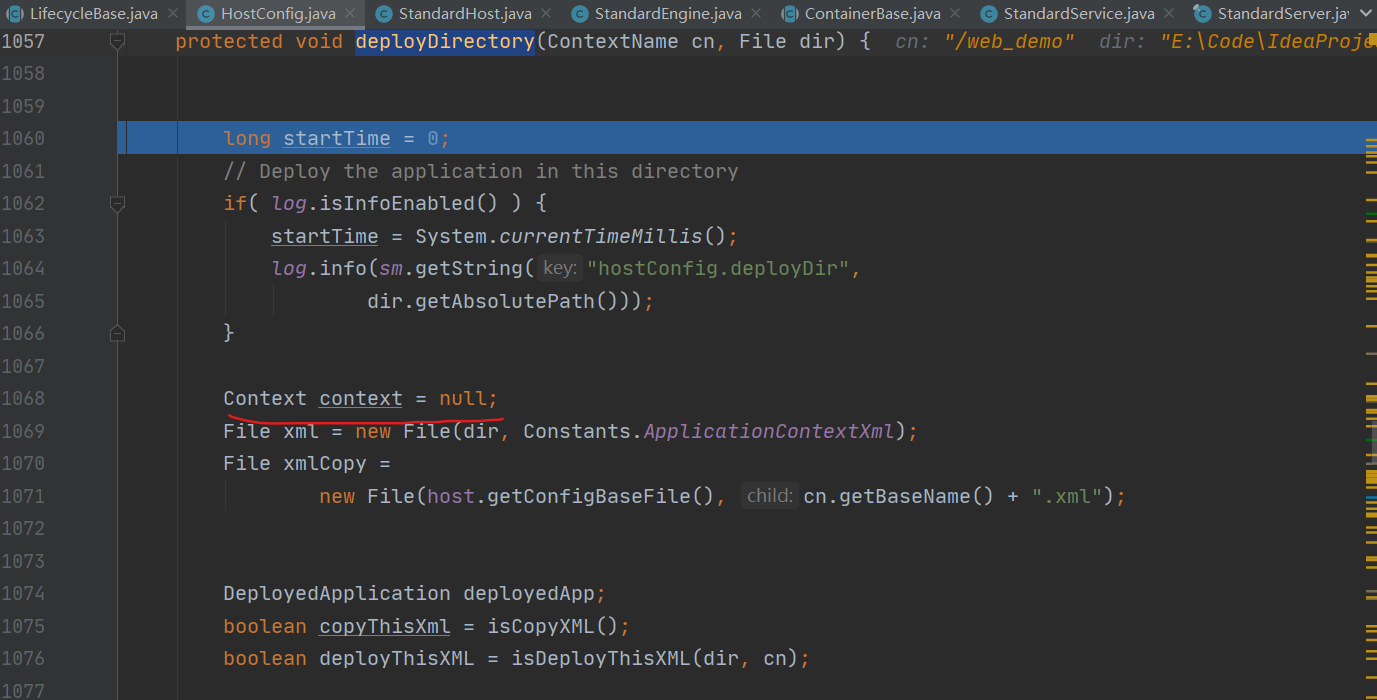

⑫ Hostconfig的deployDirectory方法：

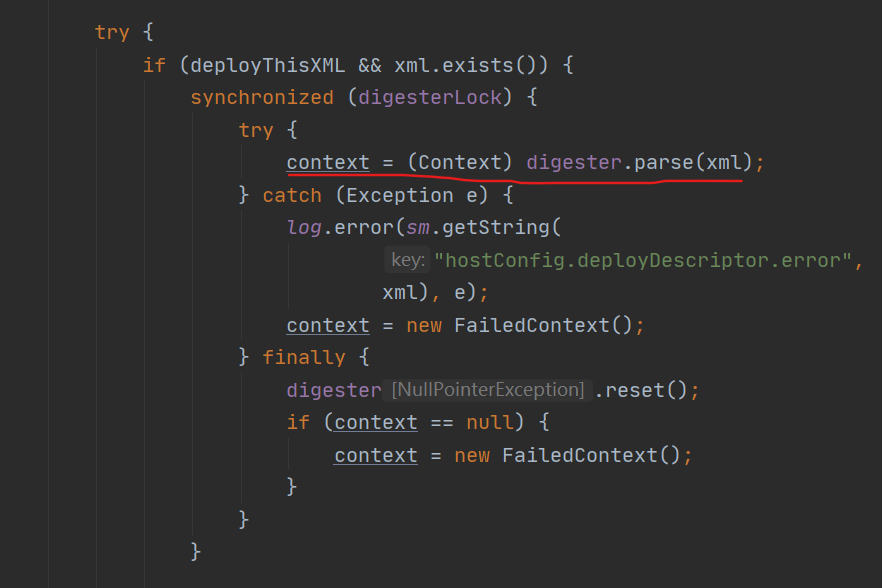

通过xml解析对象进行分析：

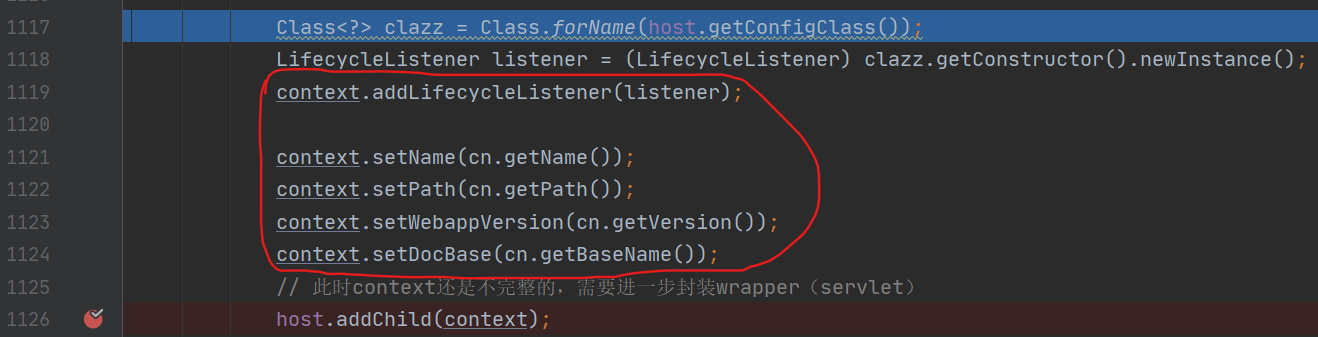

设置一些context应用的必要属性：

完善context的过程在addChild方法中

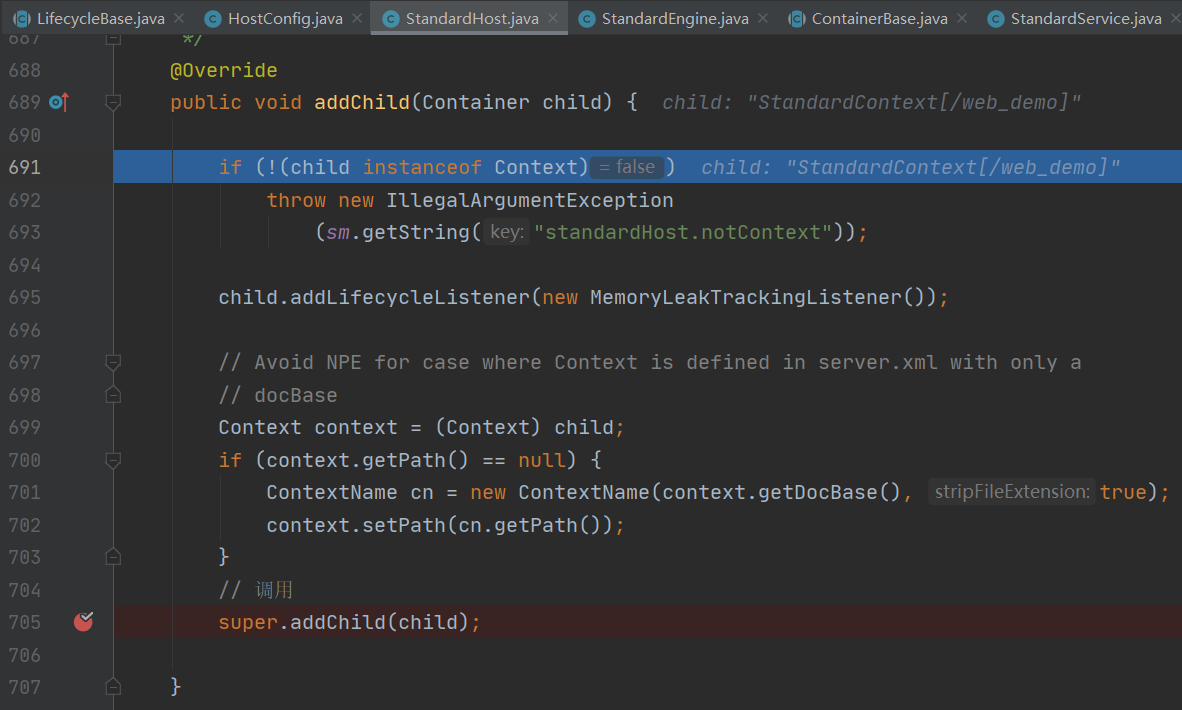

⑬ StandardHost的addChild方法：

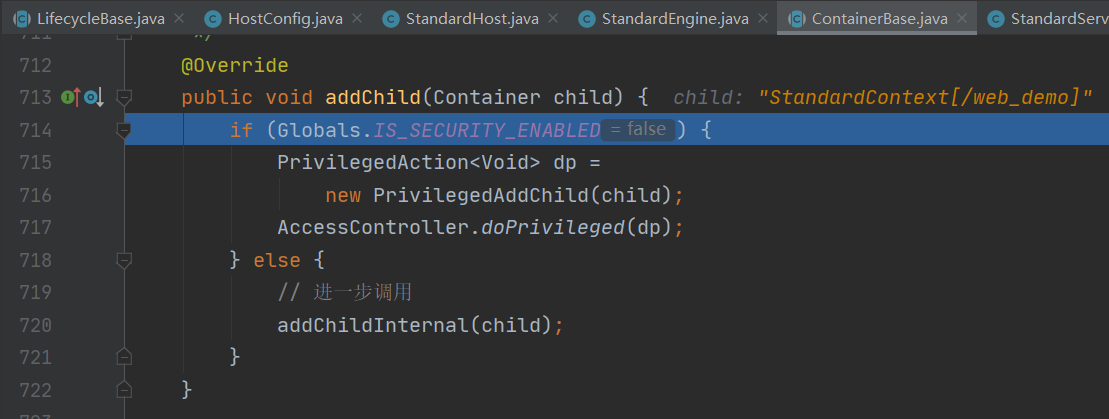

⑭ ContainerBase的addChild方法：

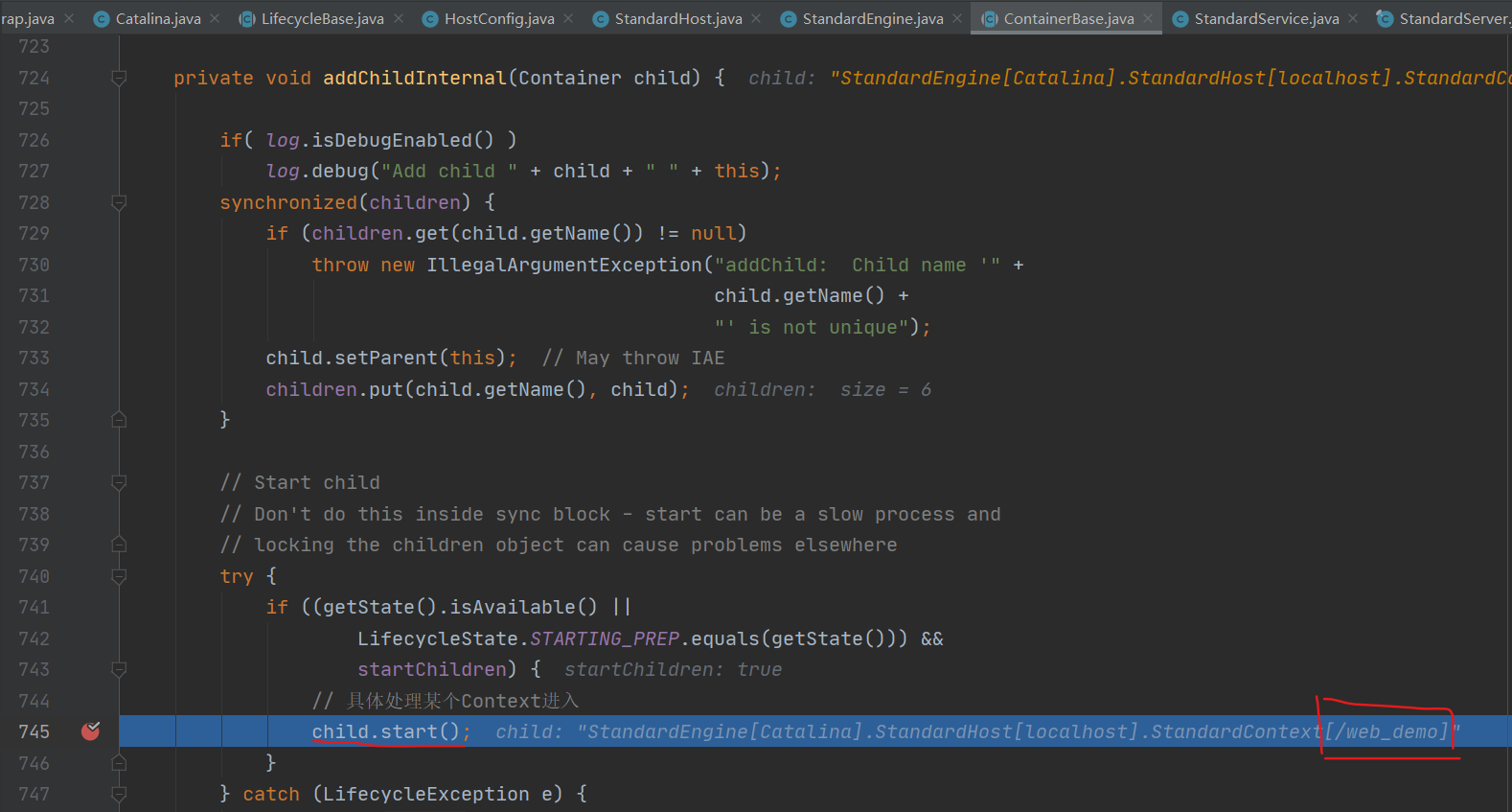

⑮ ContainerBase的addChildInternal方法：

⑯ StandardContext的startInternal方法：

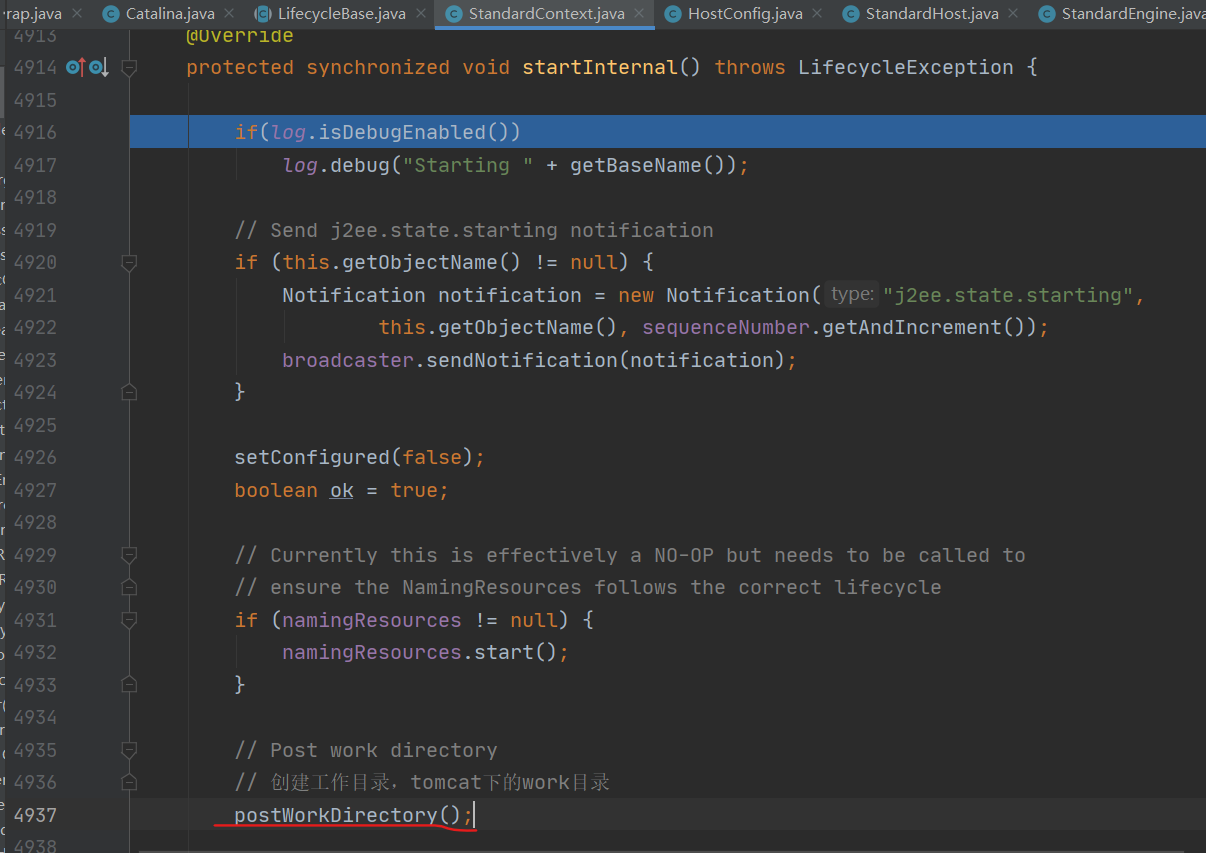

work目录存放jsp转换为servlet的中间过程临时文件

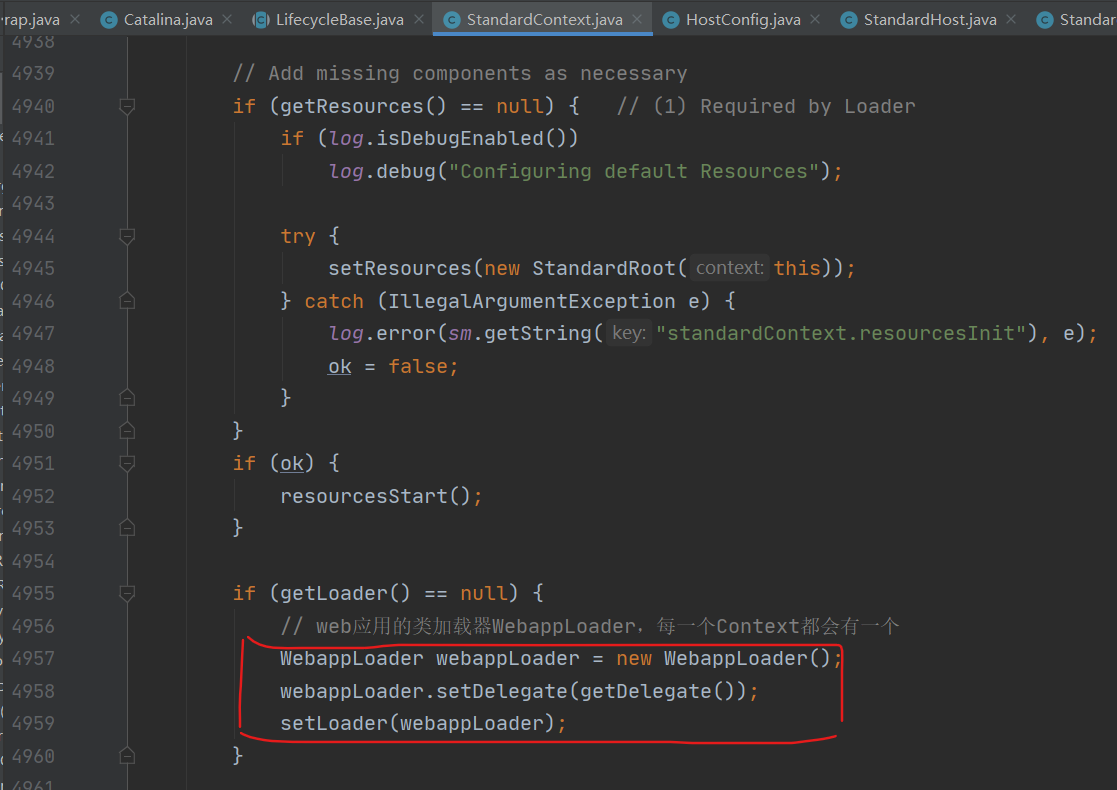

给每个应用设置类加载器：

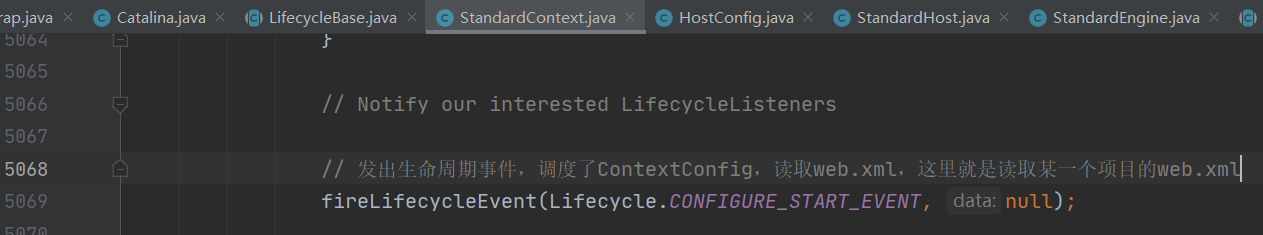

关键步骤（把具体每个应用的处理交给了ContextConfig）：

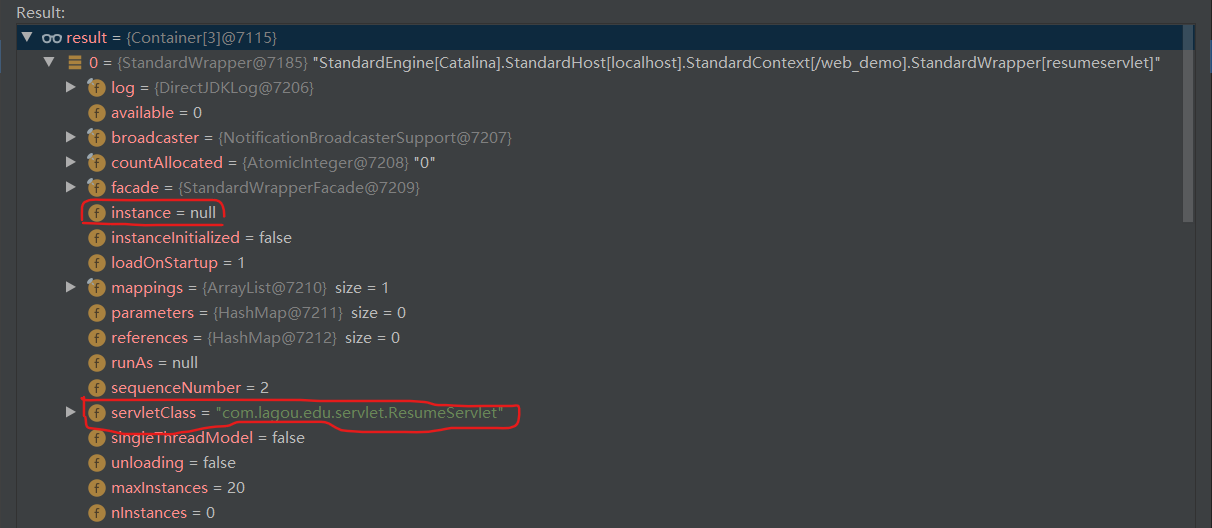

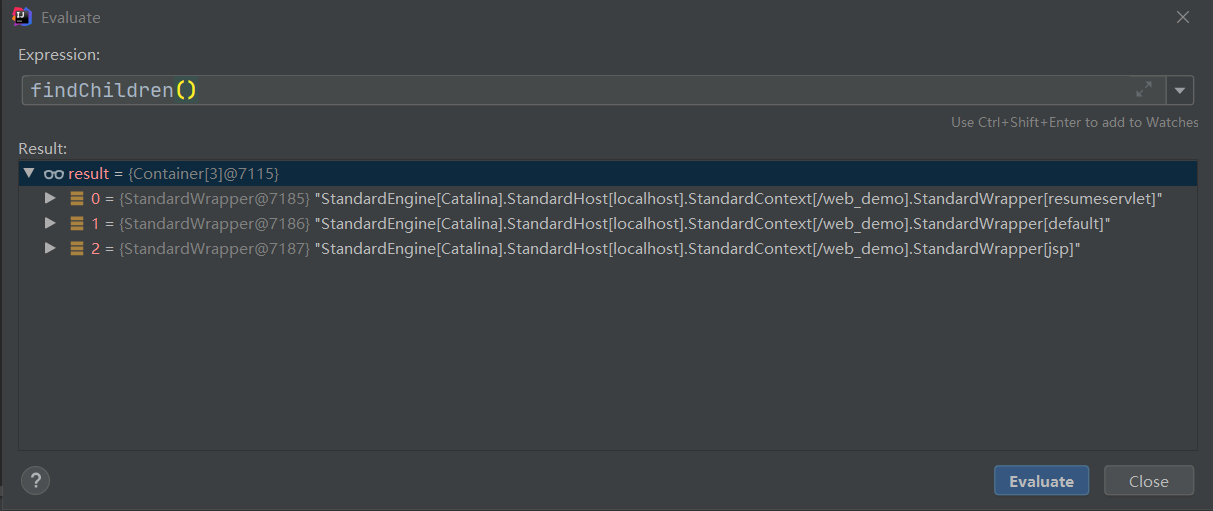

查看已初始化的Servlet，其中两个为tomcat默认的servlet，另一个resumeservlet为自己的项目web_demo中的servlet：

由上图看出，此时只读取了servlet对应的类，但并未生成实例化对象。

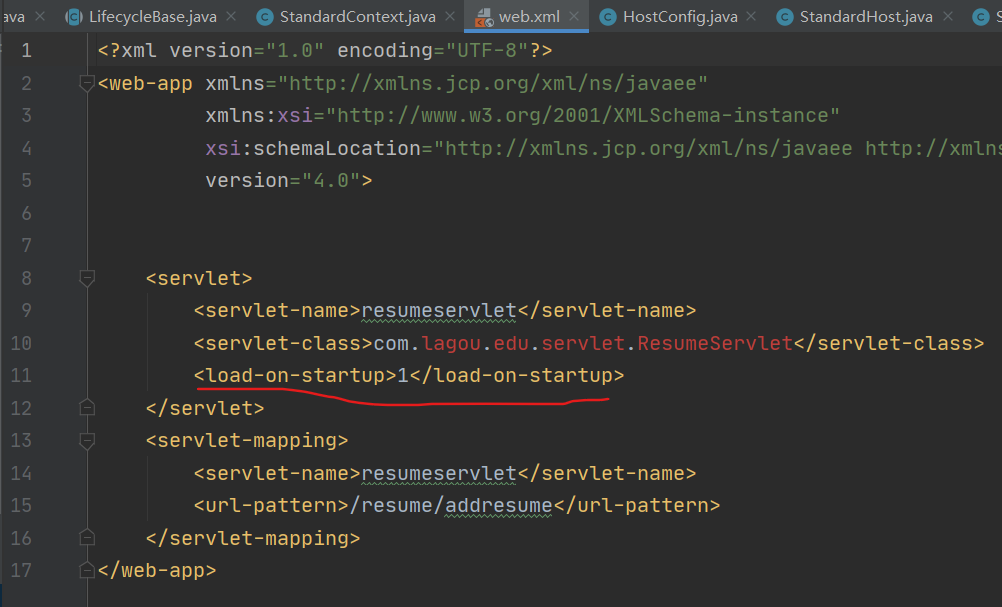

loadOnStartup方法根据web.xml中配置servlet的load-on-startup来进行创建实例化对应servlet。执行之后，instance就有具体对象了。

load-on-startup大于0时在容器启动时加载，否则在第一次访问该servlet时加载

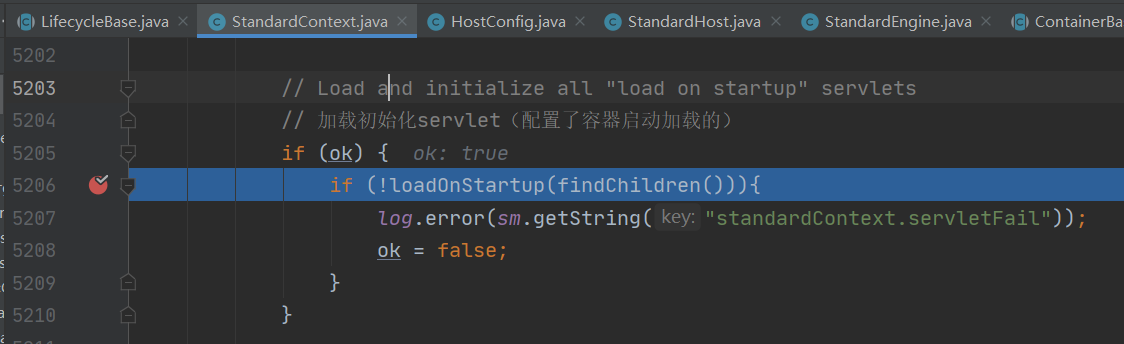

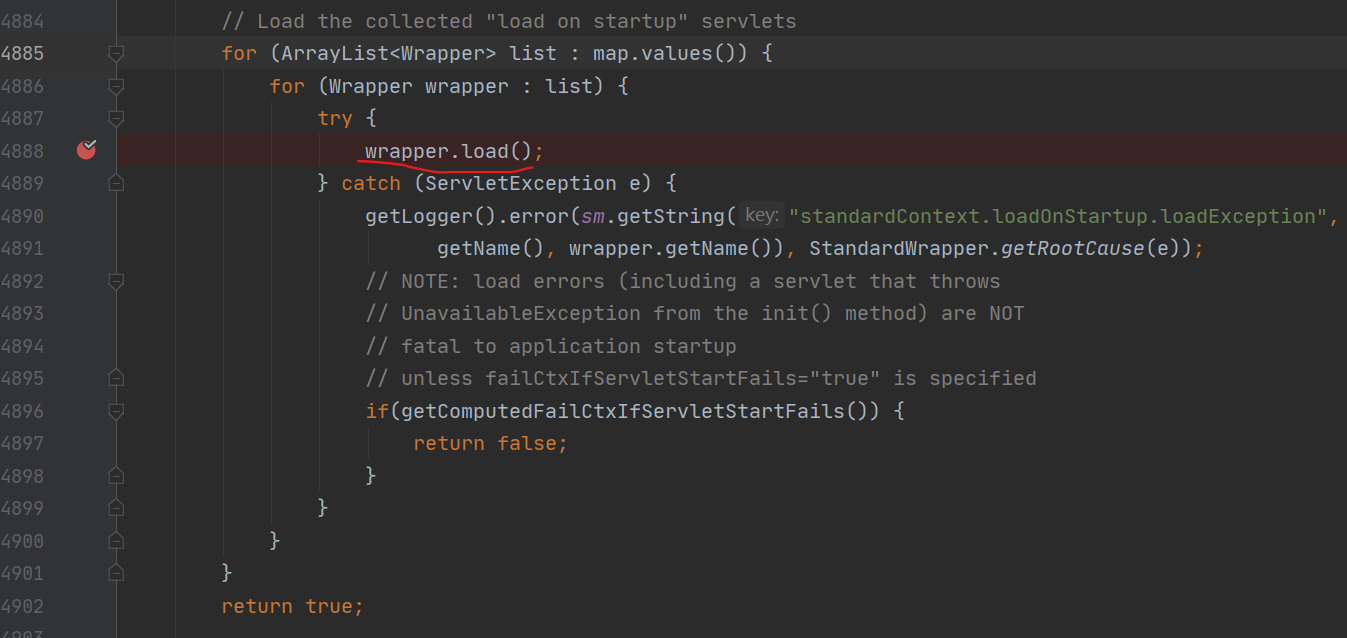

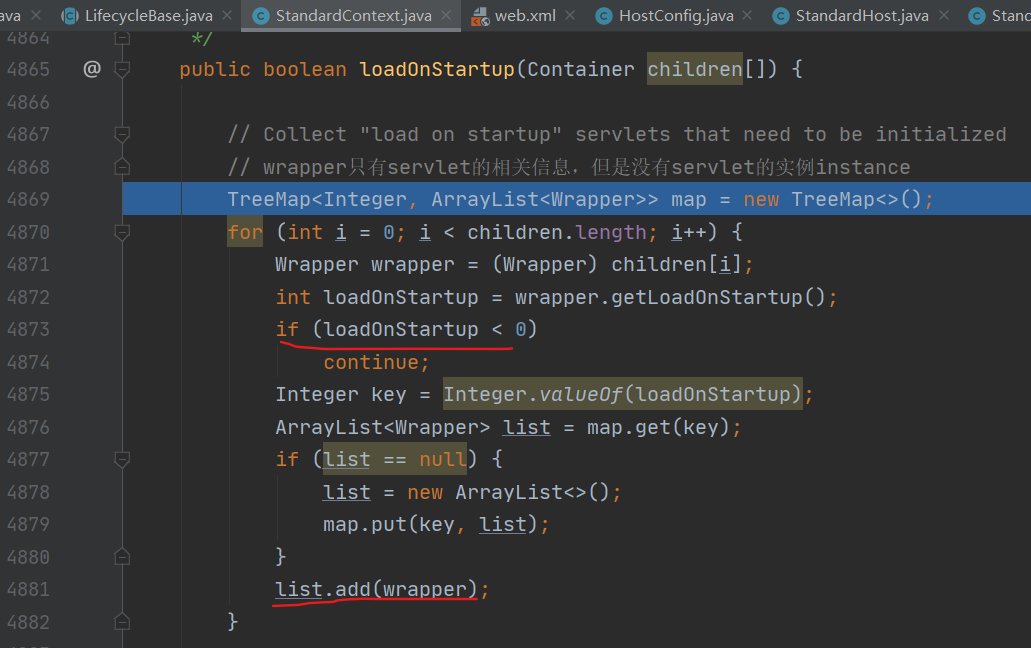

⑰ StandardContext的loadOnStartup方法：

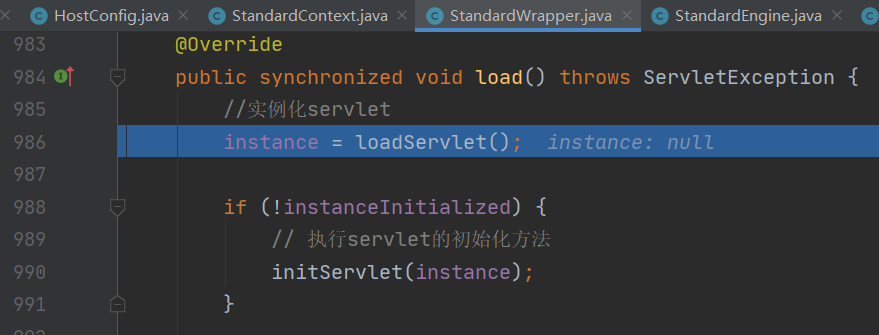

⑱ StandardWrapper的load方法：

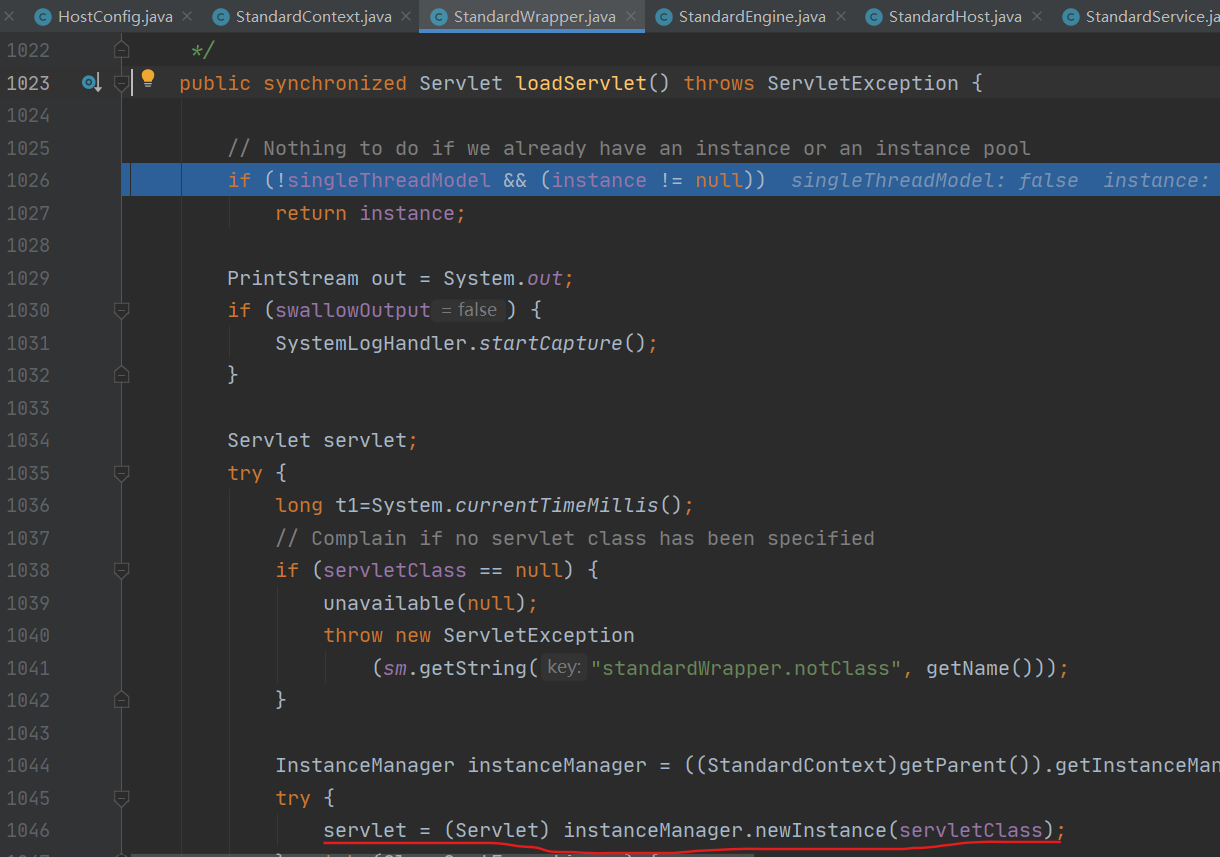

⑲ StandardWrapper的loadServlet方法（实际实例化servlet的方法）：

3.2.4.2 Connector启动过程start源码分析

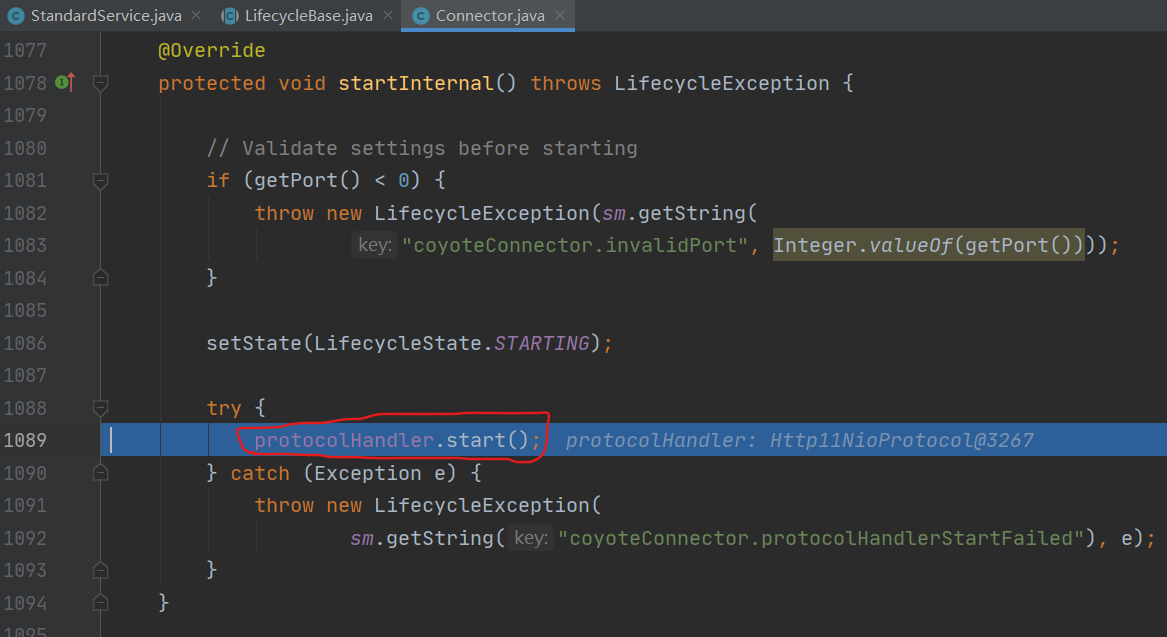

① Connector的startInternal方法：

② AbstractProtocol的start方法：

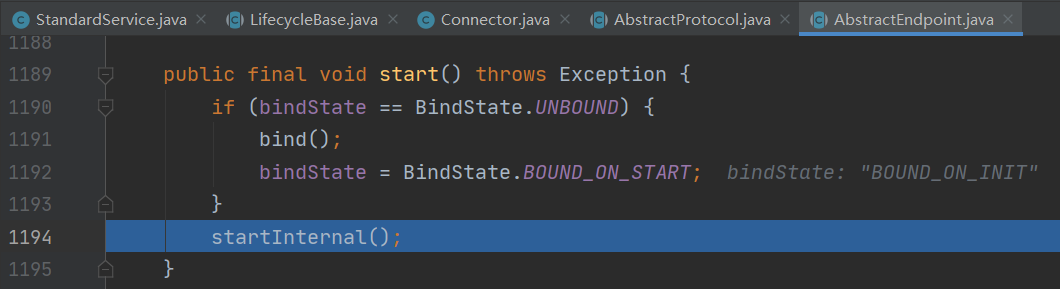

③ AbstractEndpoint的start方法：

④ NioEndpoint的startInternal方法：

Tomcat中的NIO模型：

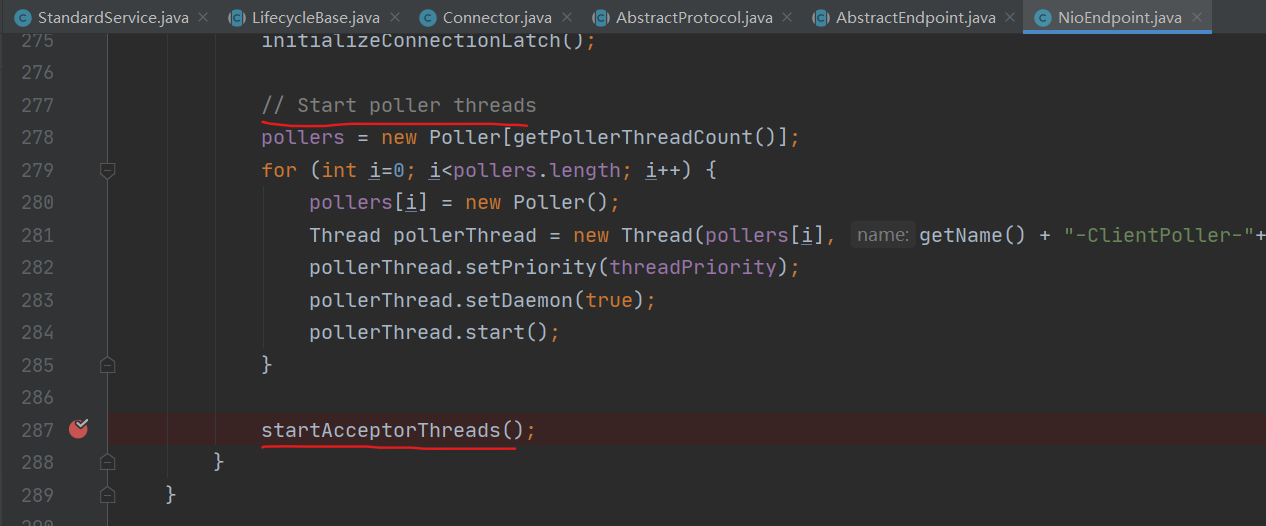

(1) 获取请求的工作封装交给了Acceptor线程去完成

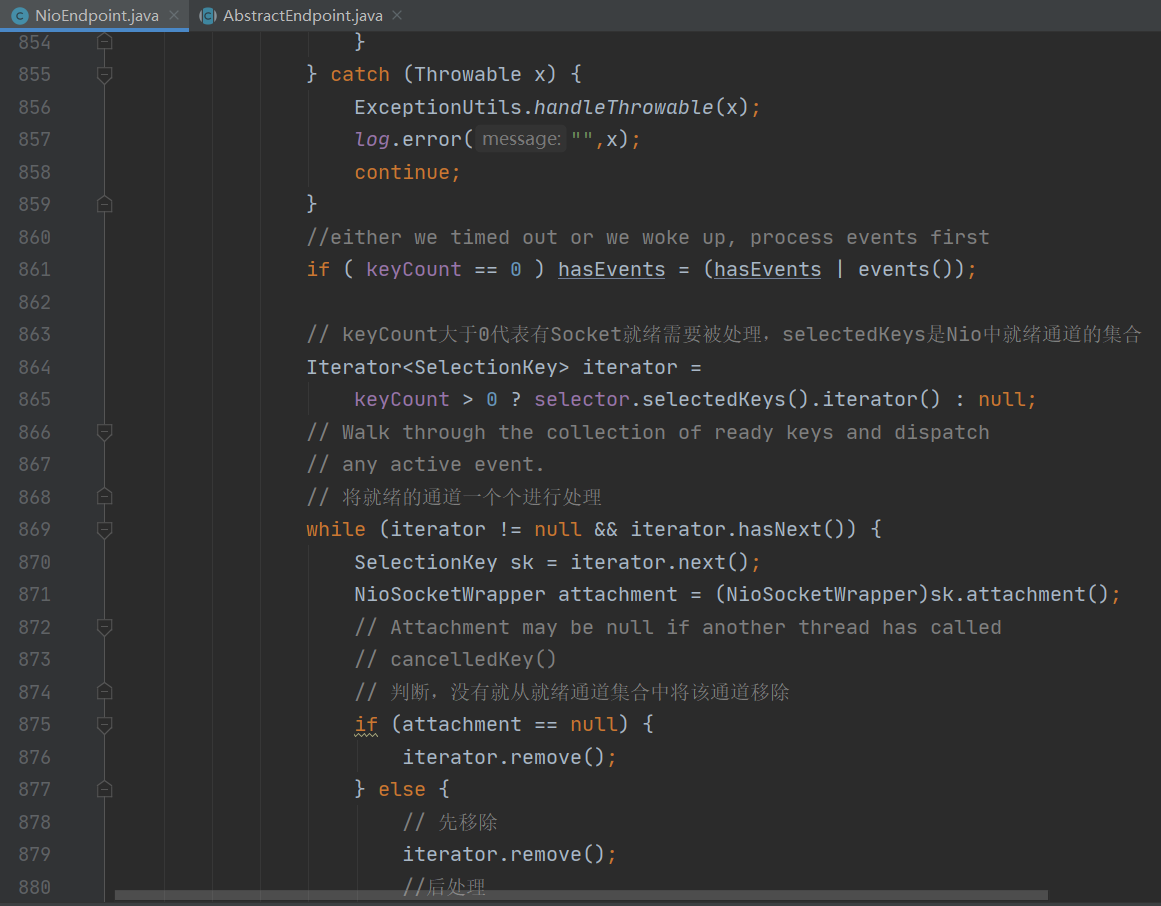

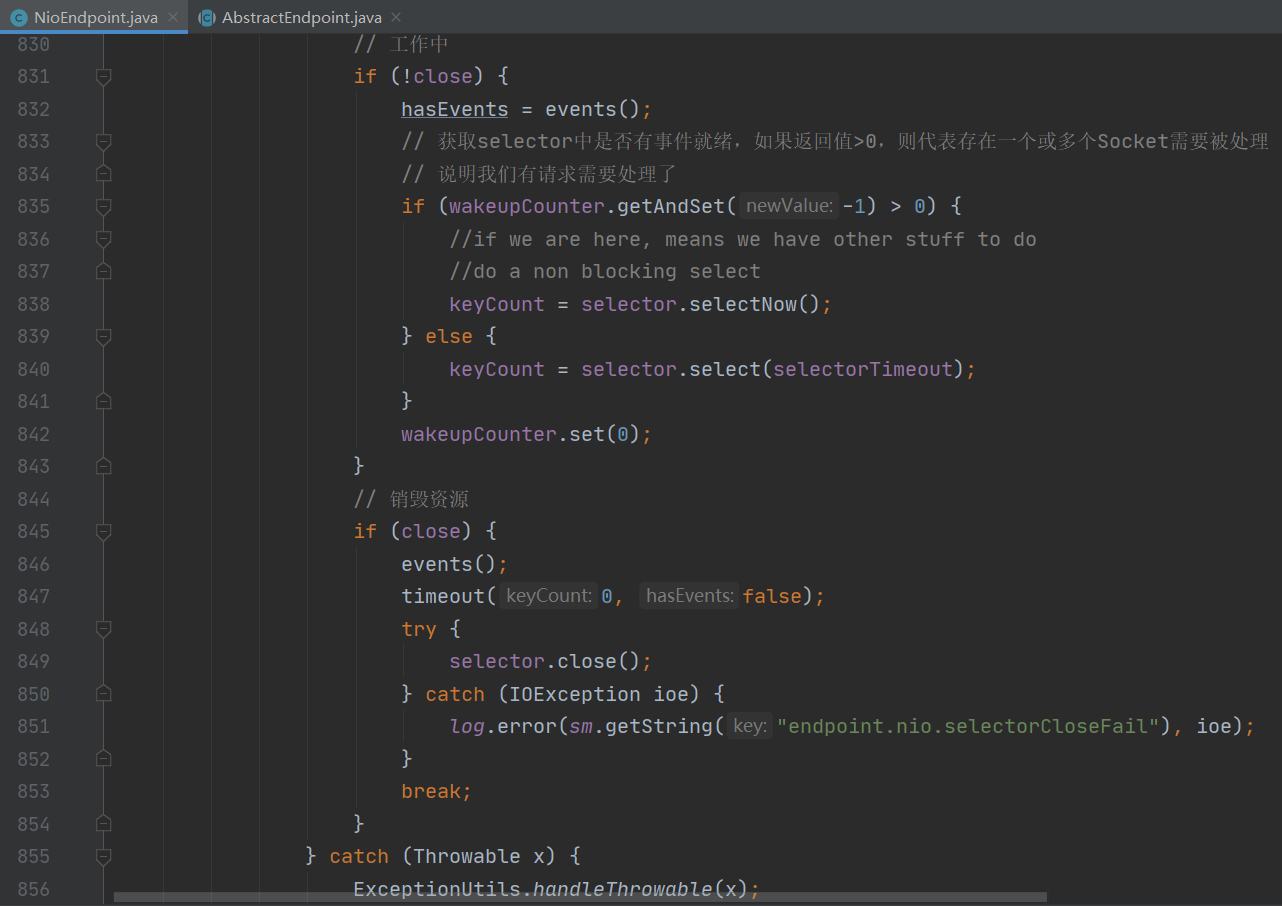

(2) poller线程（下面分析servlet请求处理时的入口）

检查selector中是否有数据到来的channel，如果有就要进行处理

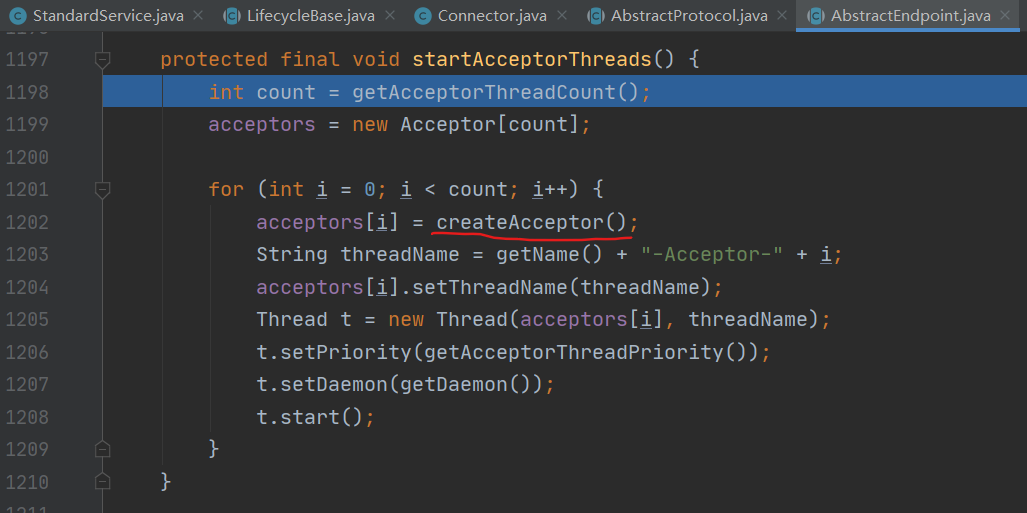

⑤ AbstractEndpoint的startAcceptorThreads方法：

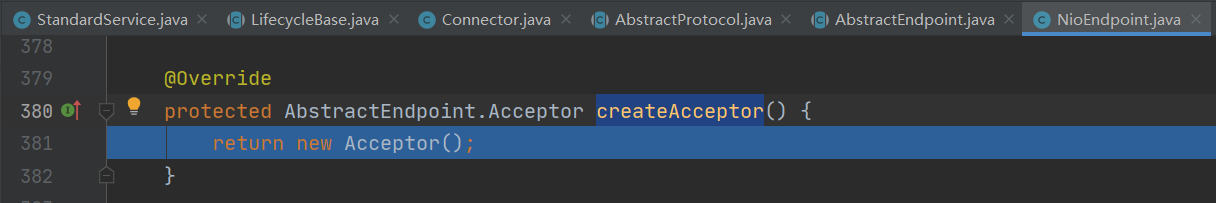

⑥ NioEndpoint的createAcceptor方法：

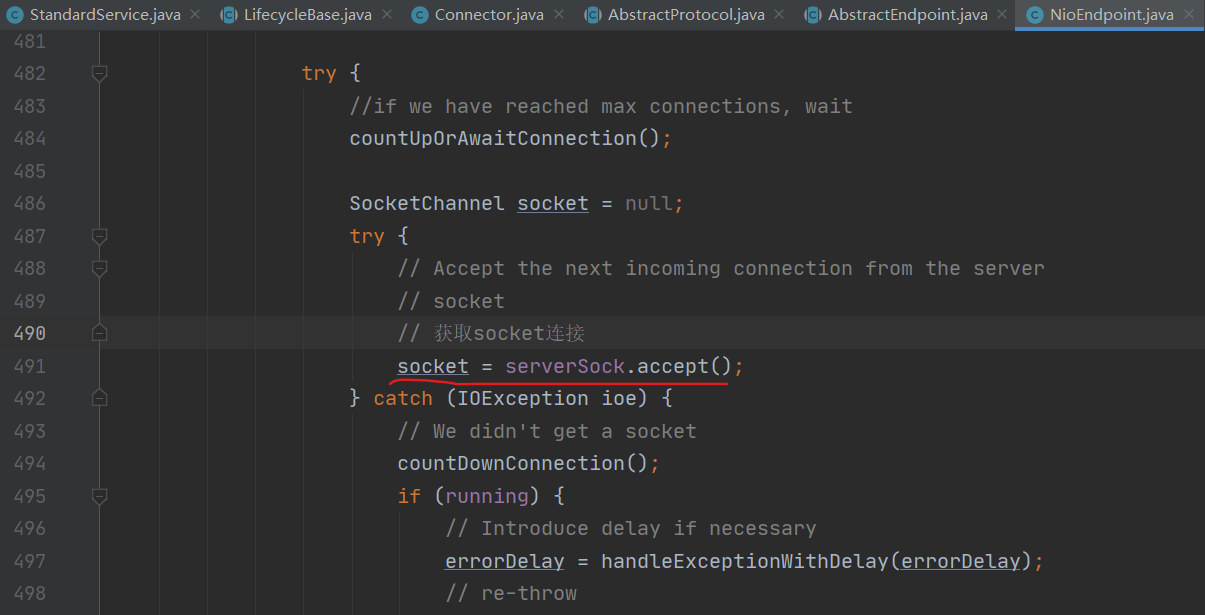

⑦ Acceptor线程类中的run方法：

四、Servlet请求处理链路

一个servlet请求 –> 最终需要找到能够处理当前servlet请求的servlet实例 –> servlet.service()

4.1 Mapper组件体系结构

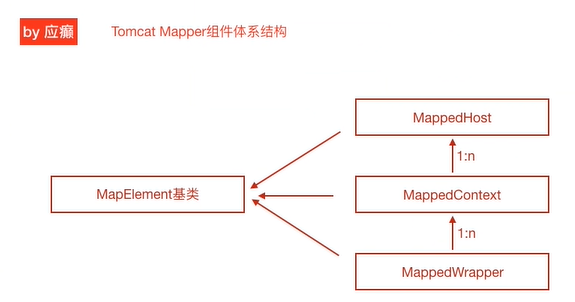

（1）结构图

Tomcat中使用Mapper机制重新封装了Host-context-wrapper（servlet）之间的数据和关系。

在匹配出能够处理当前请求的对应Host、对应Context和对应Wrapper之前，mapper对象肯定已经初始化好了

（2）源代码结构

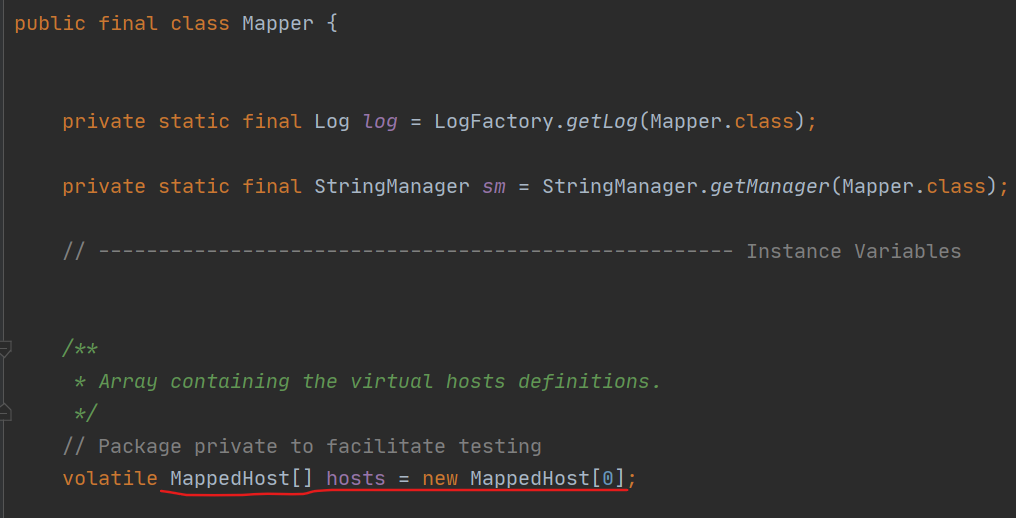

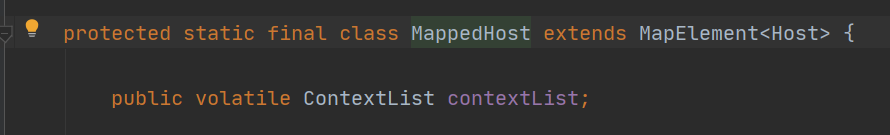

① Mapper类中有MappedHost数组，表示有多个Host

② MappedHost中有一个ContextList

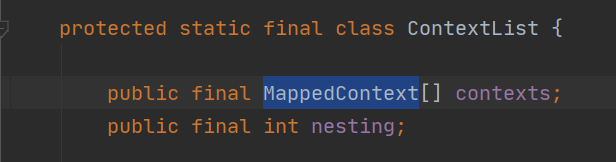

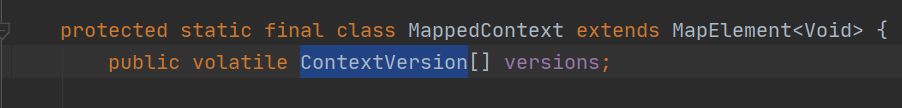

③ ContextList类中有MappedContext数组，表示该Host有多个Context

④ MappedContext中有一个ContextVersion数组

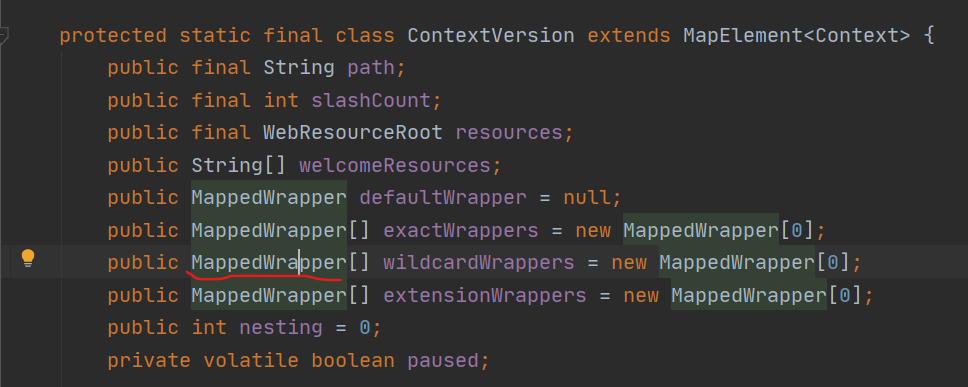

⑤ ContextVersion中的MappedWrapper数组对应的就是servlet

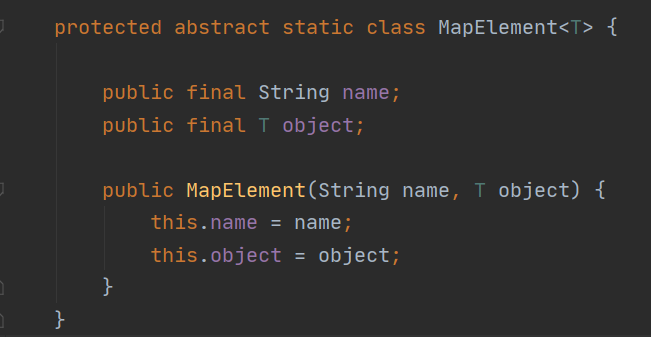

⑥ MappedHost、MappedContext和MappedWrapper都有一个MapElement基类

4.2 mapper对象数据何时初始化的

StandardService –> startInternal –> mapperListener.start()中完成mapper对象初始化

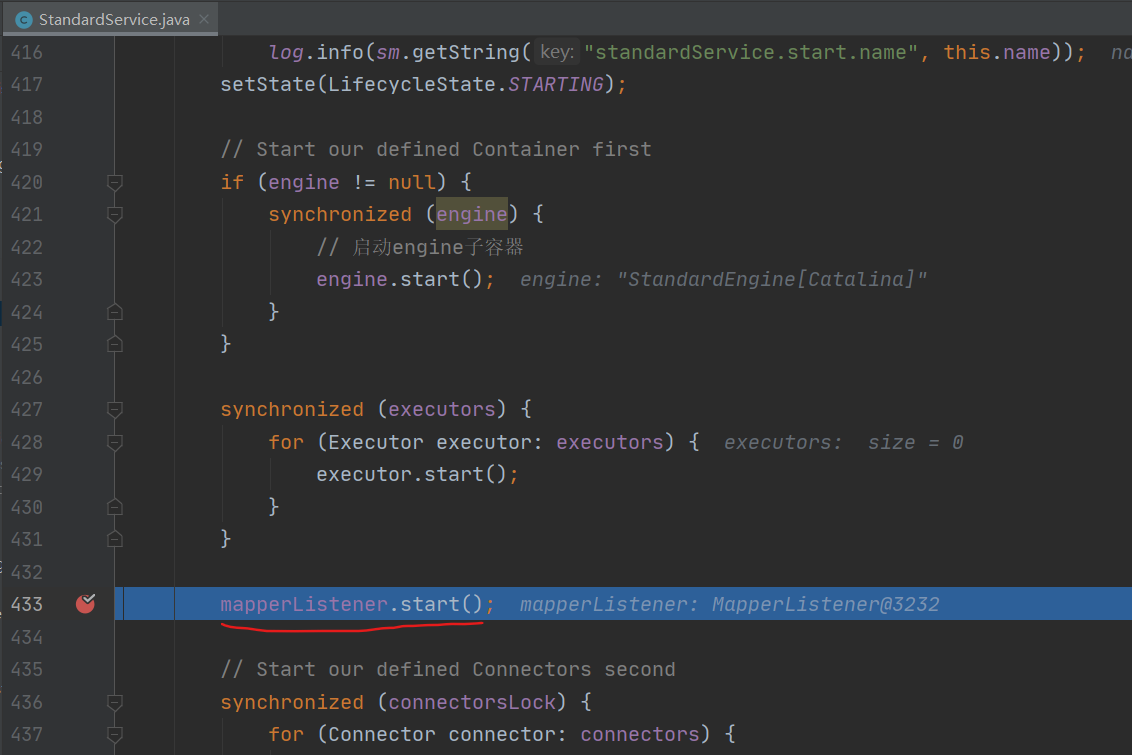

（1）StandardService的startInternal方法：

基于已有信息数据完成Mapper对象的初始化

此处的mapperListener也遵从统一的生命周期管理

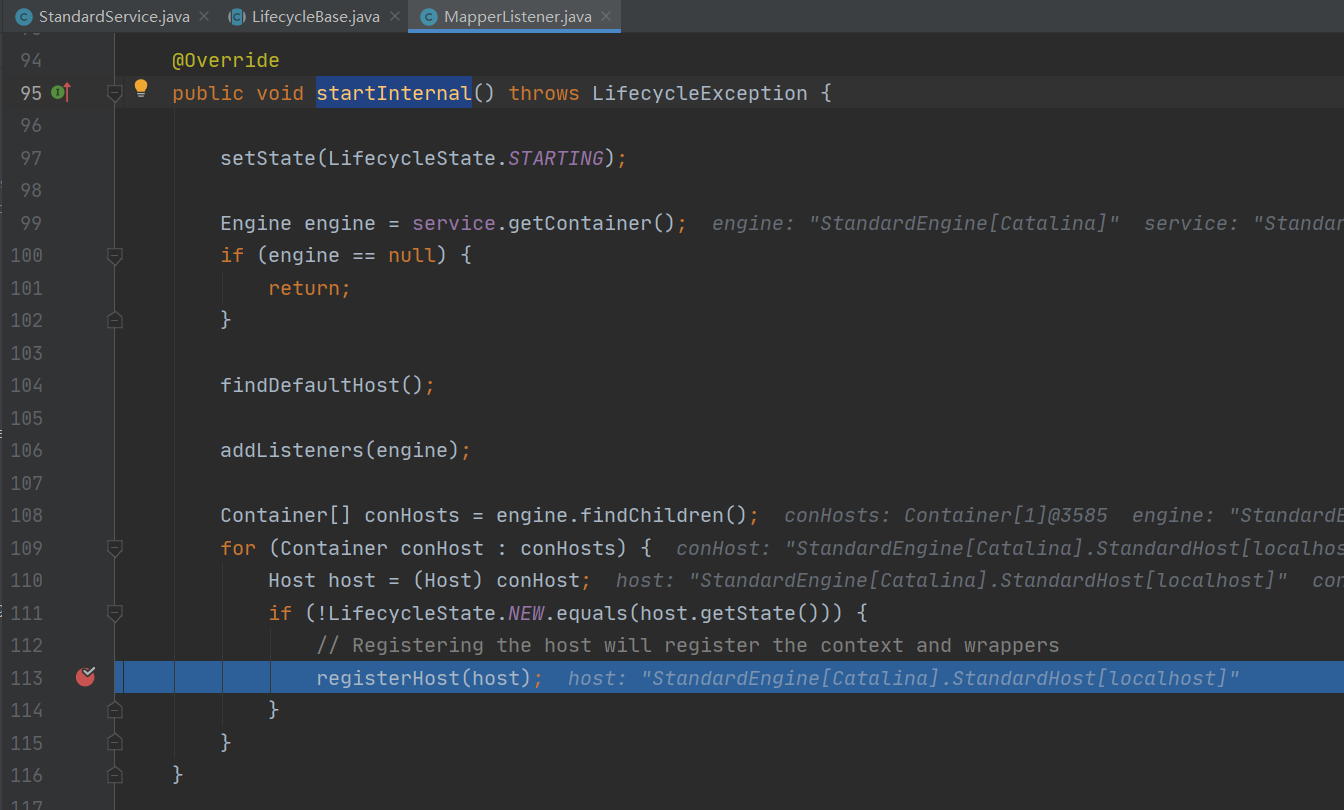

（2）MapperListener的startInternal方法：

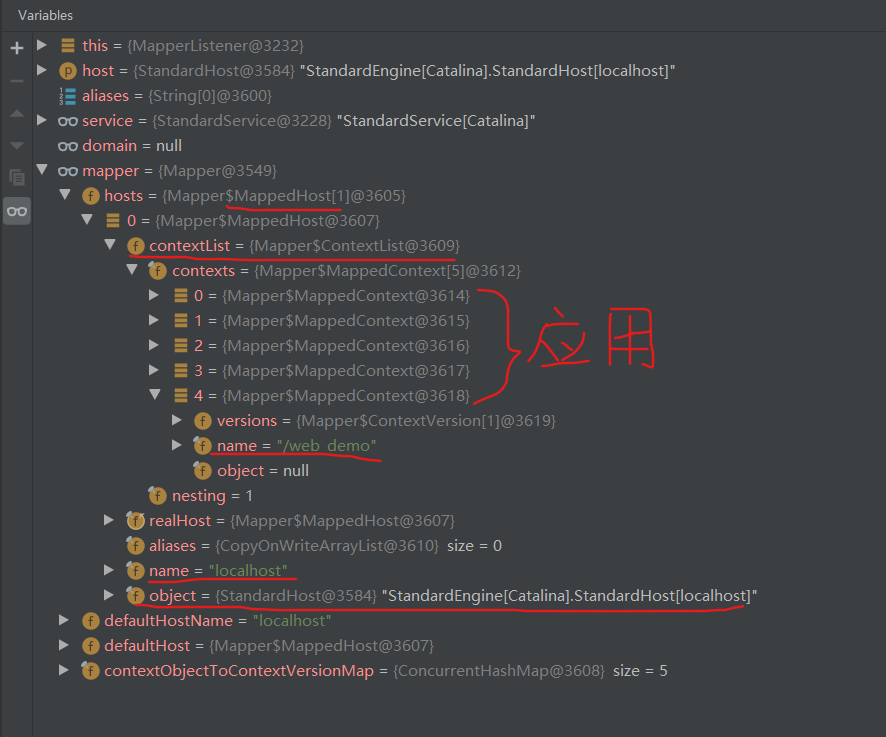

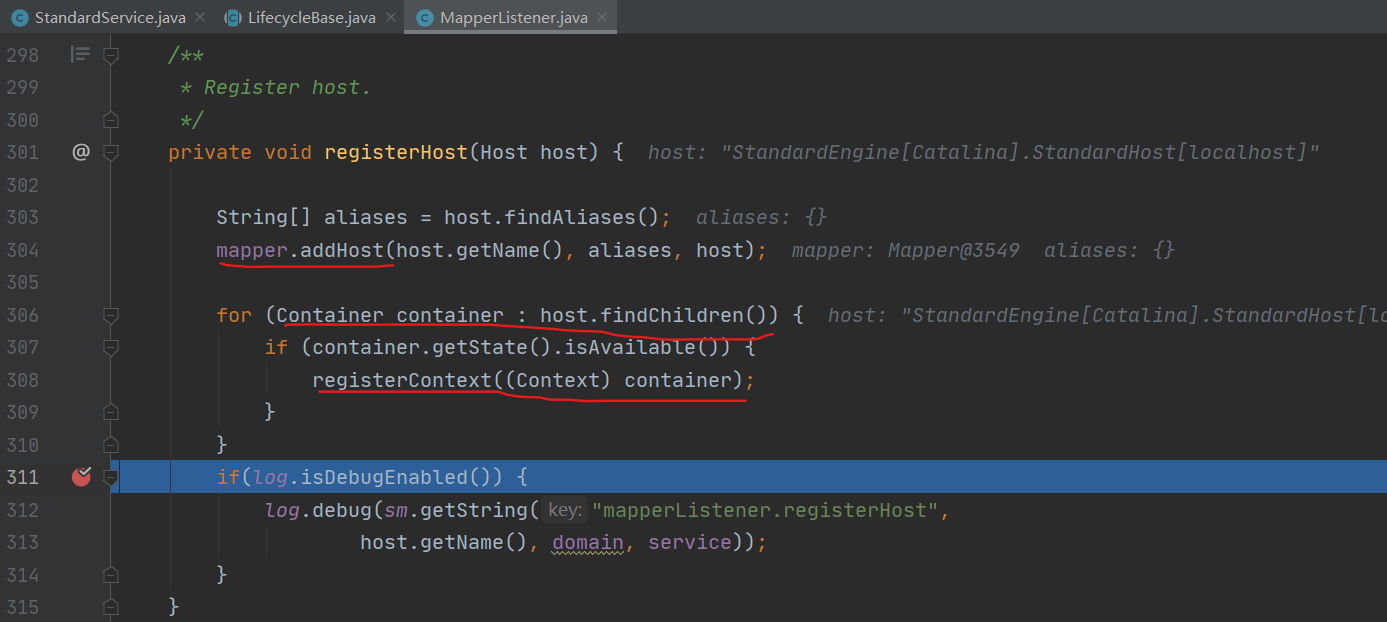

（3）MapperListener的registerHost方法：

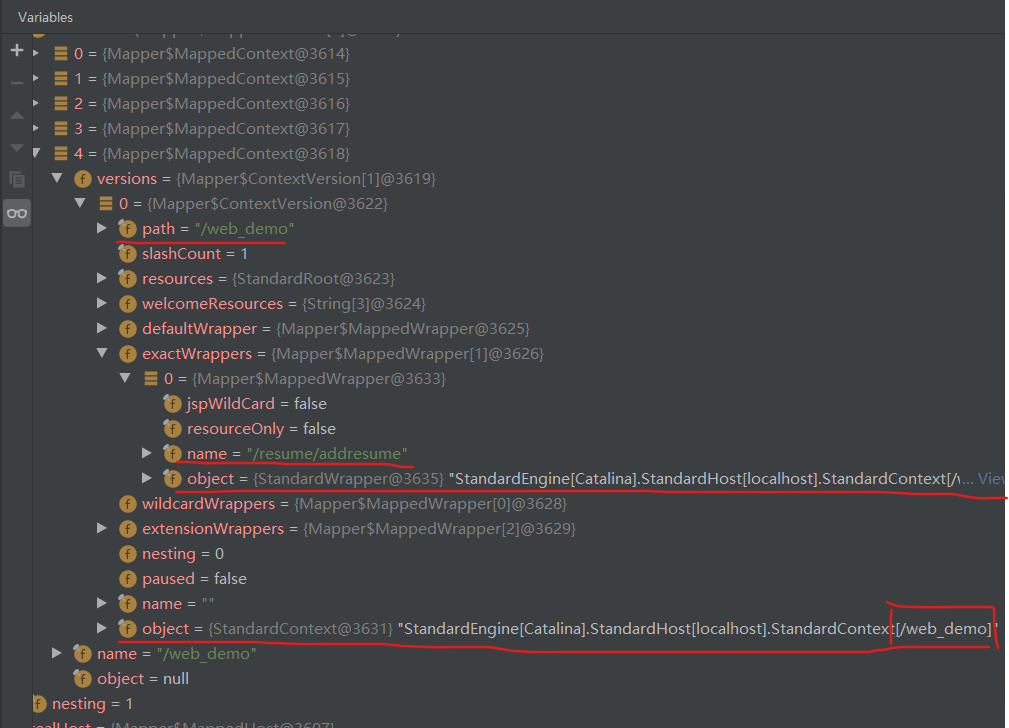

此时的变量情况：

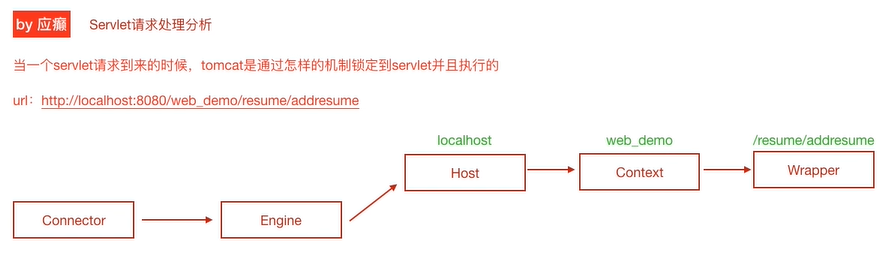

4.3 Servlet请求处理流程示意

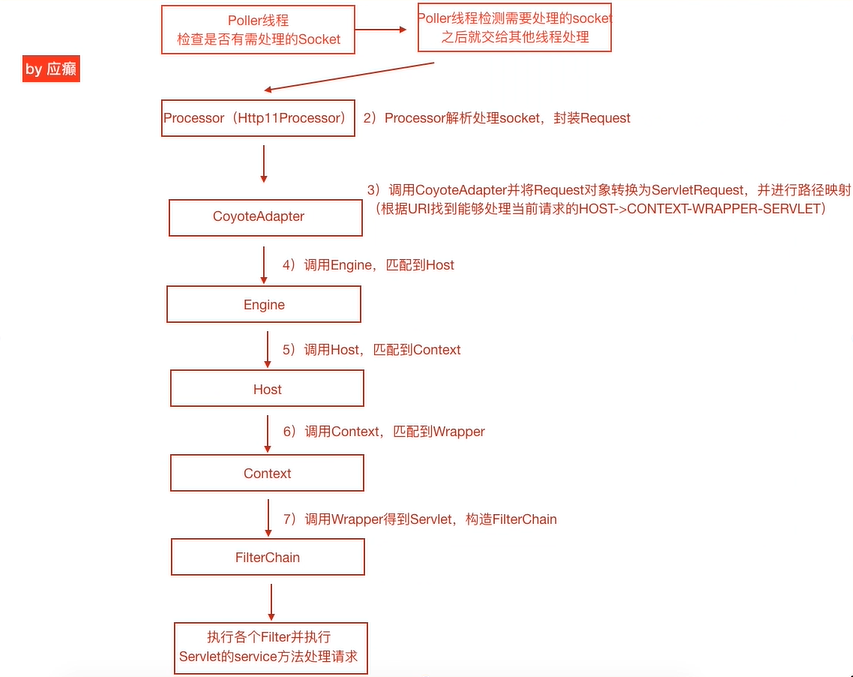

（1）基本流程

（2）详细流程

Poller线程是追踪入口

4.4 Servlet请求处理源码剖析

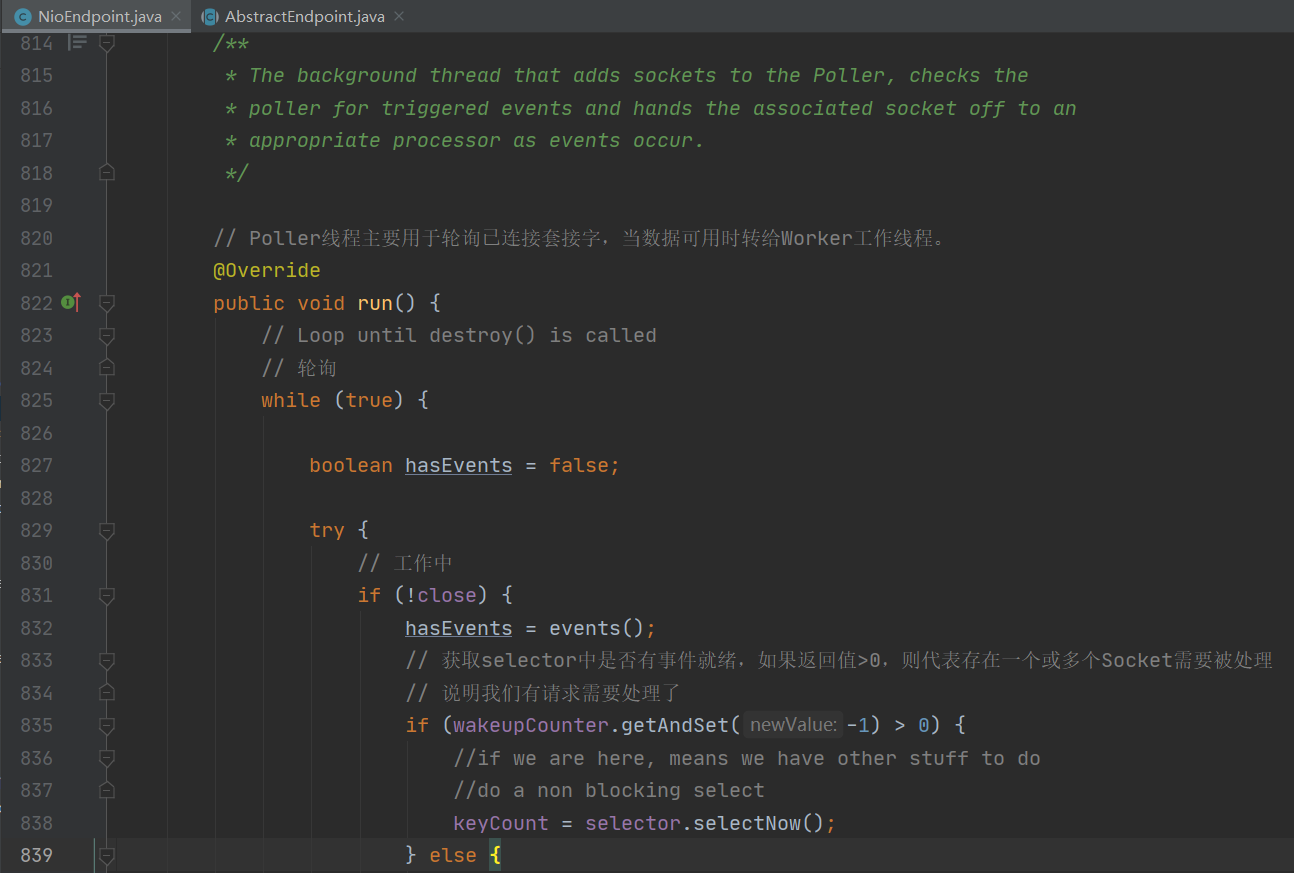

（1） Poller的run方法：

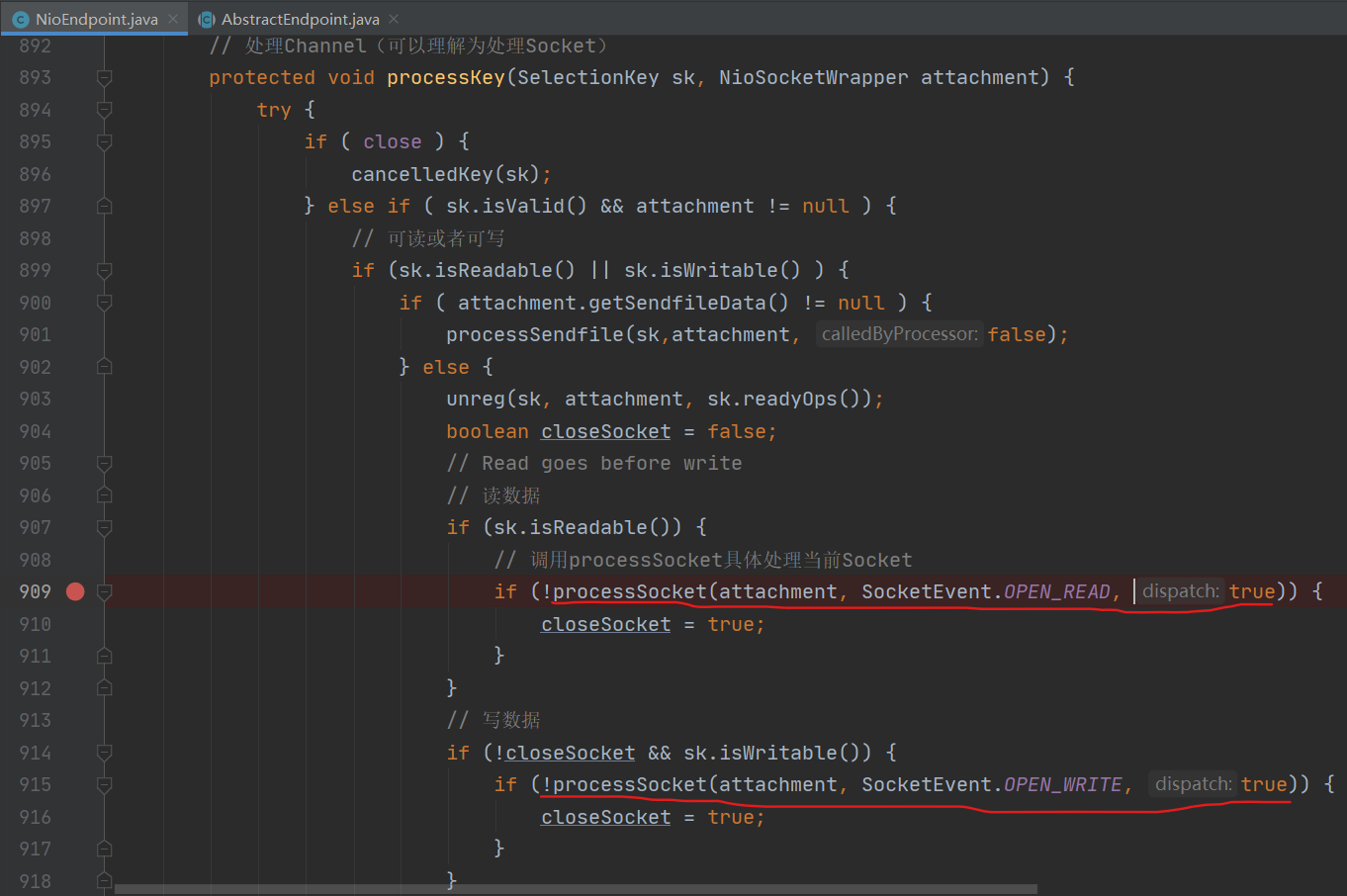

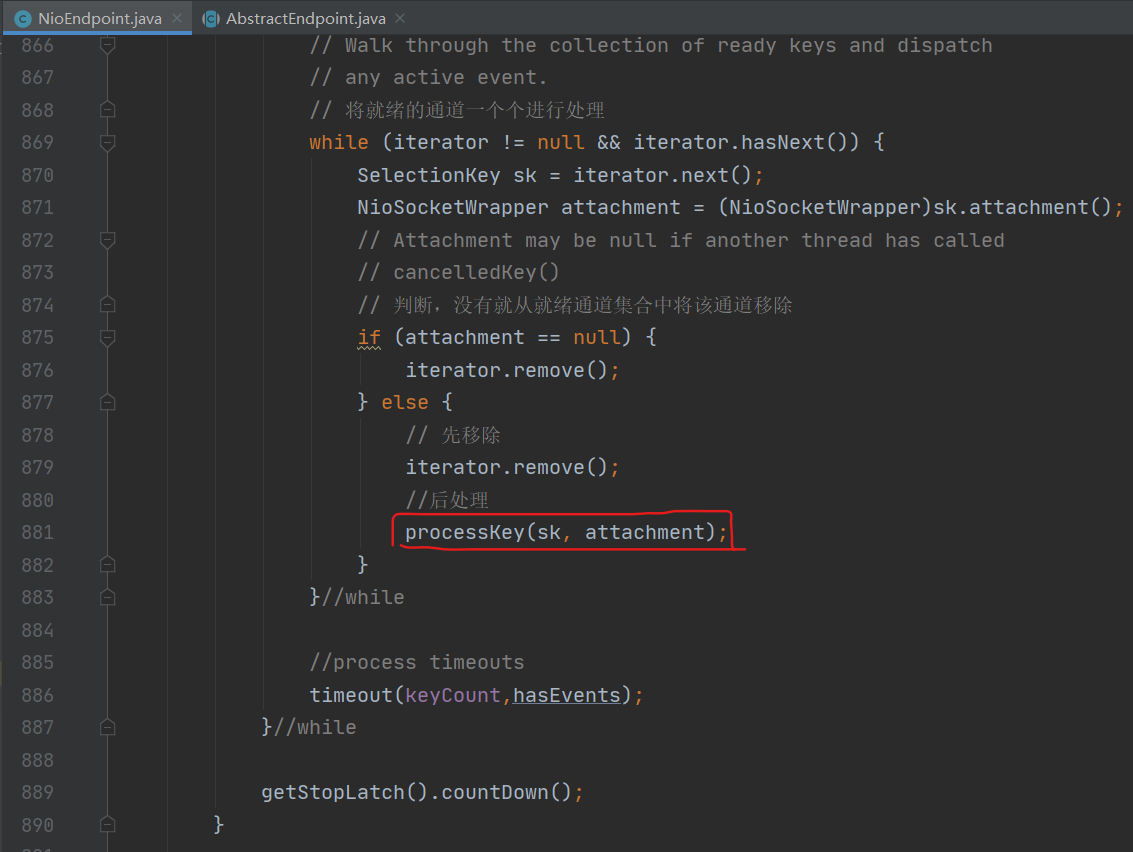

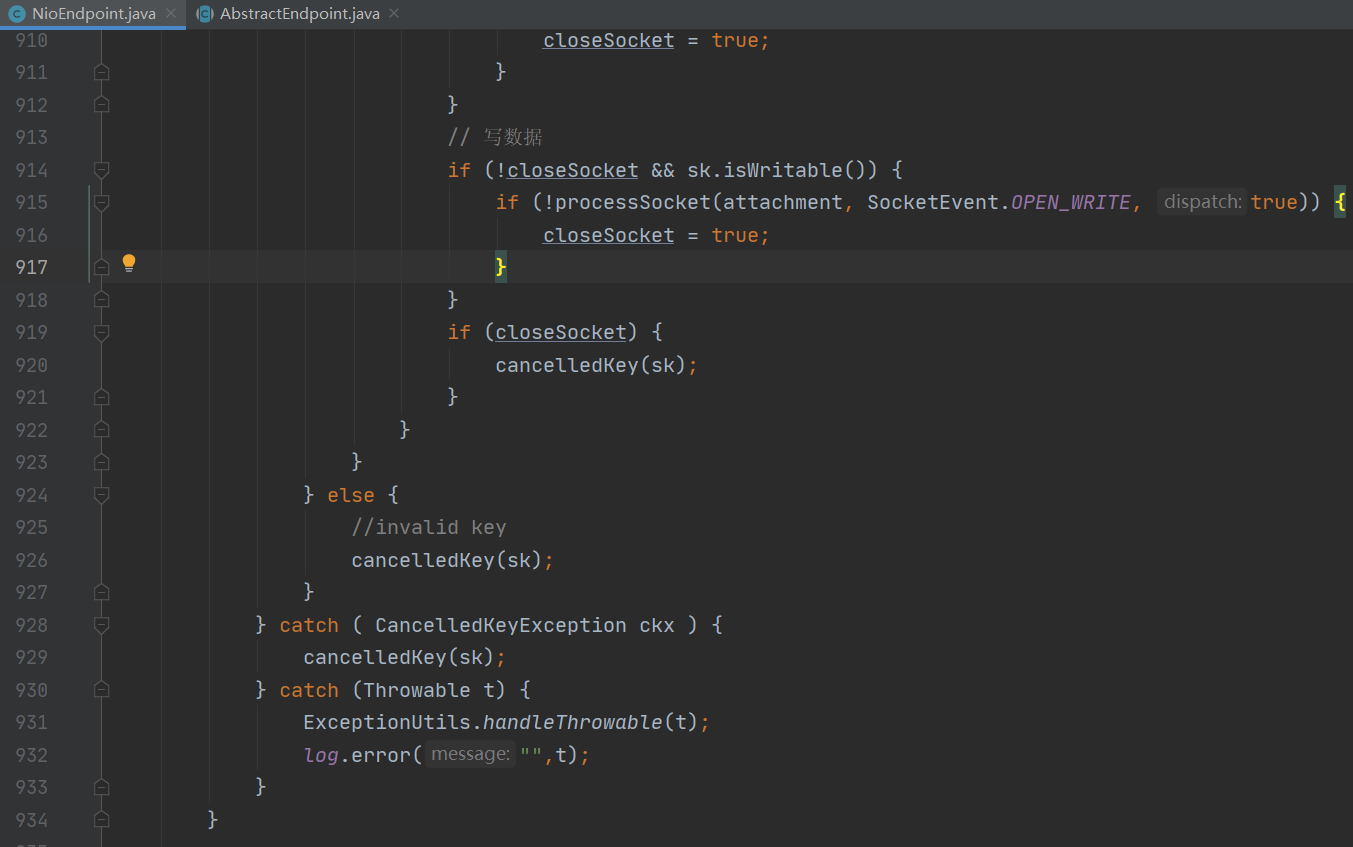

（2）Poller的processKey方法：

在processSocket处设置断点：

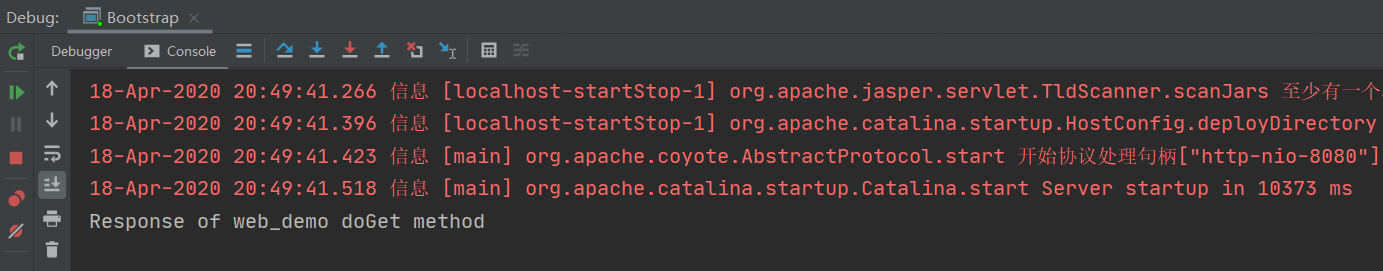

（3）启动服务器，从浏览器发起访问请求

（4）AdstractEndpoint的processSocket方法：

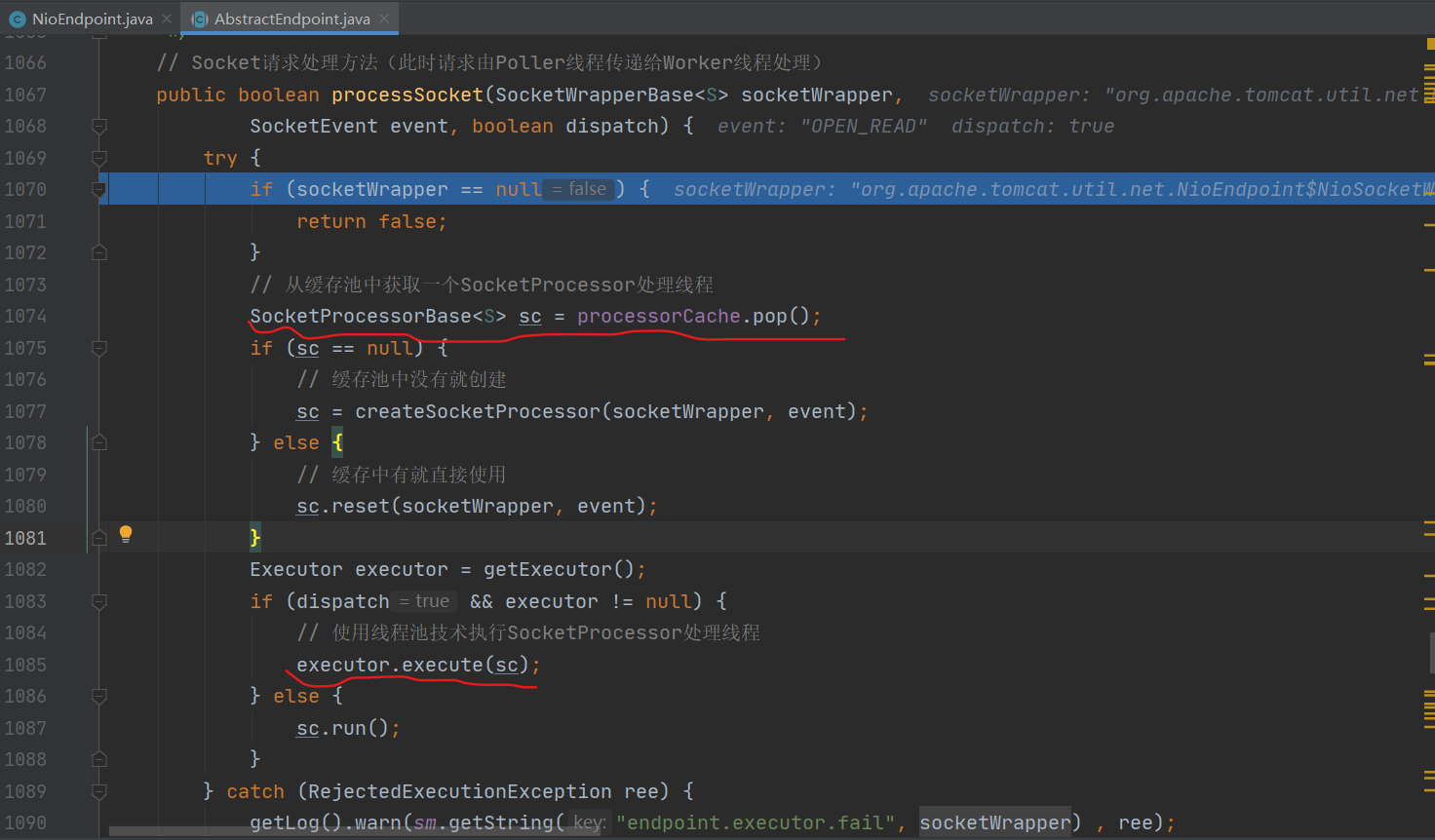

把传入的socket交给一个线程进行处理

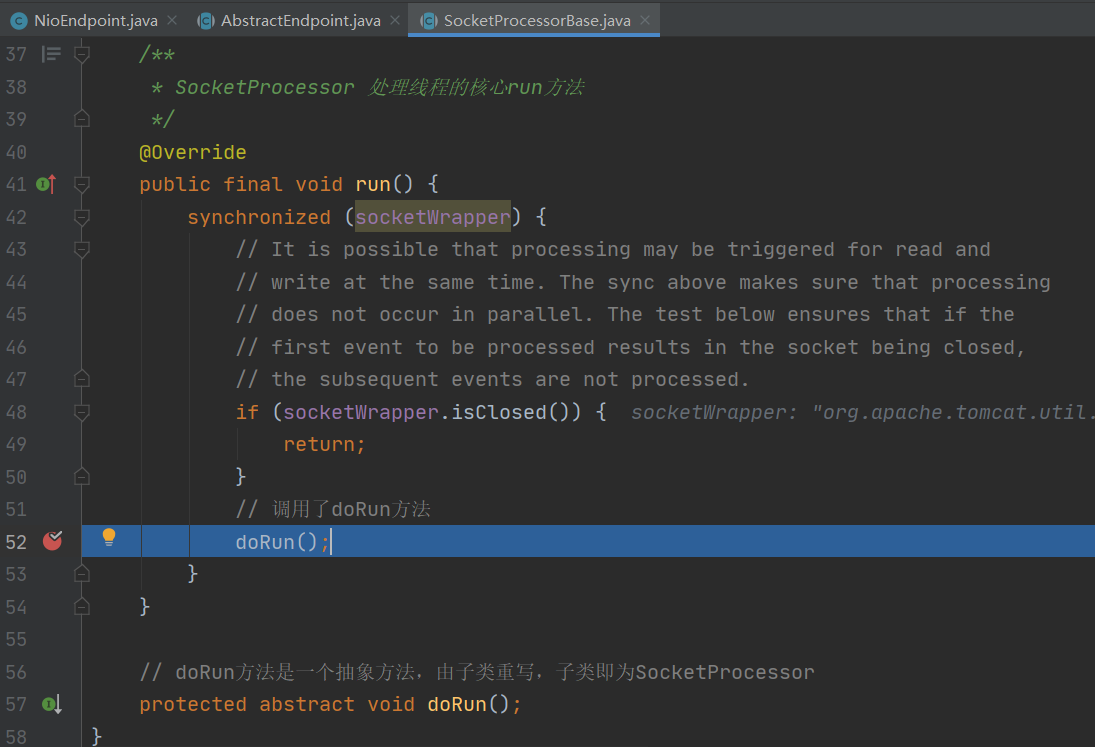

（5）线程类SocketProcessorBase的run方法：

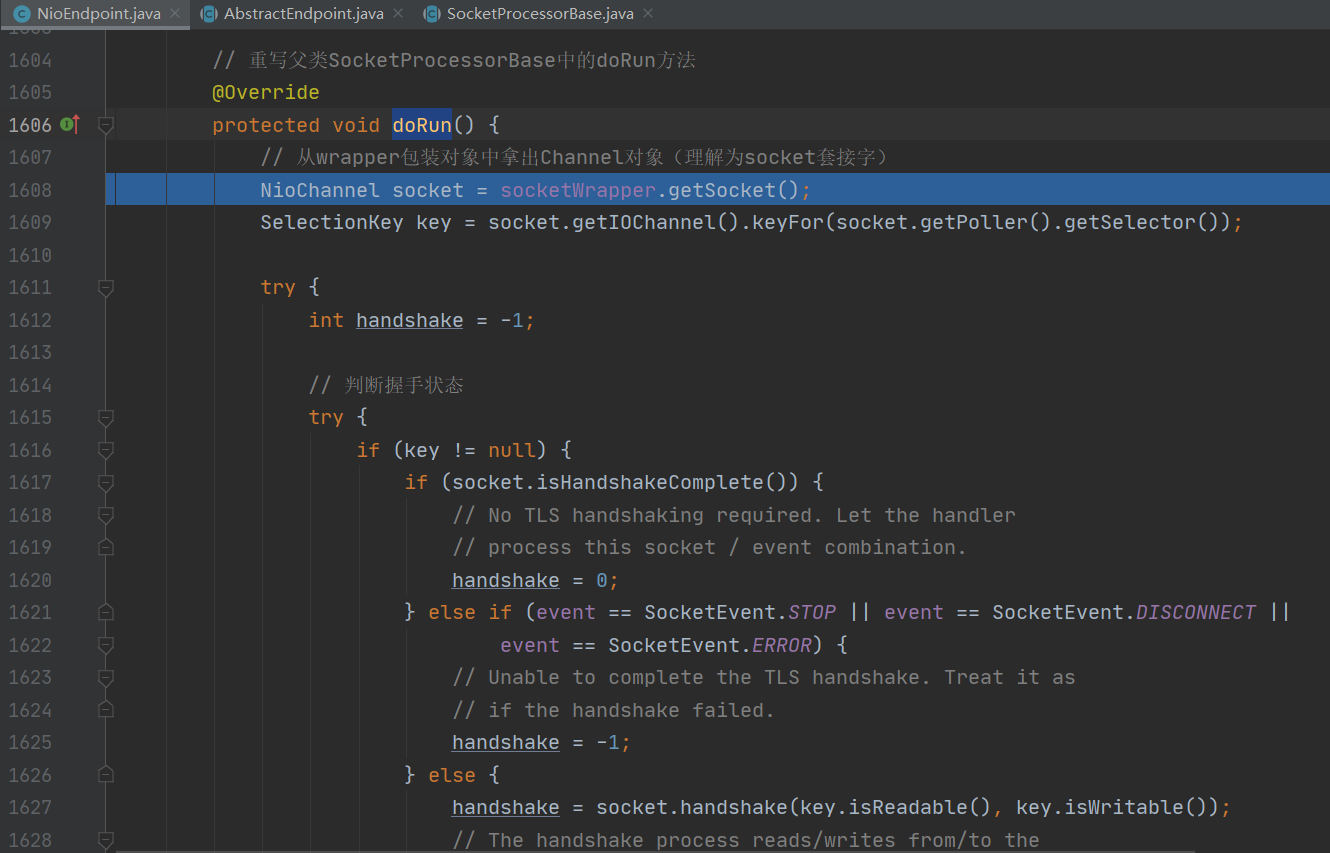

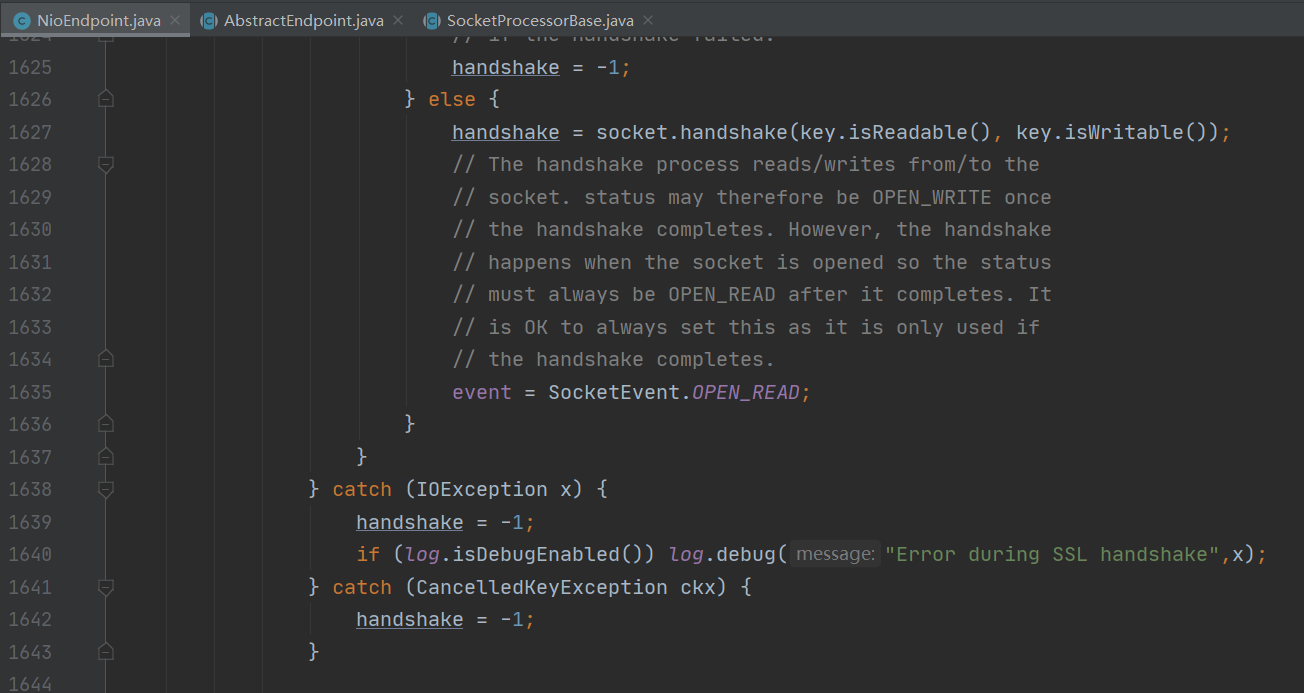

（6）SocketProcessor的doRun方法：

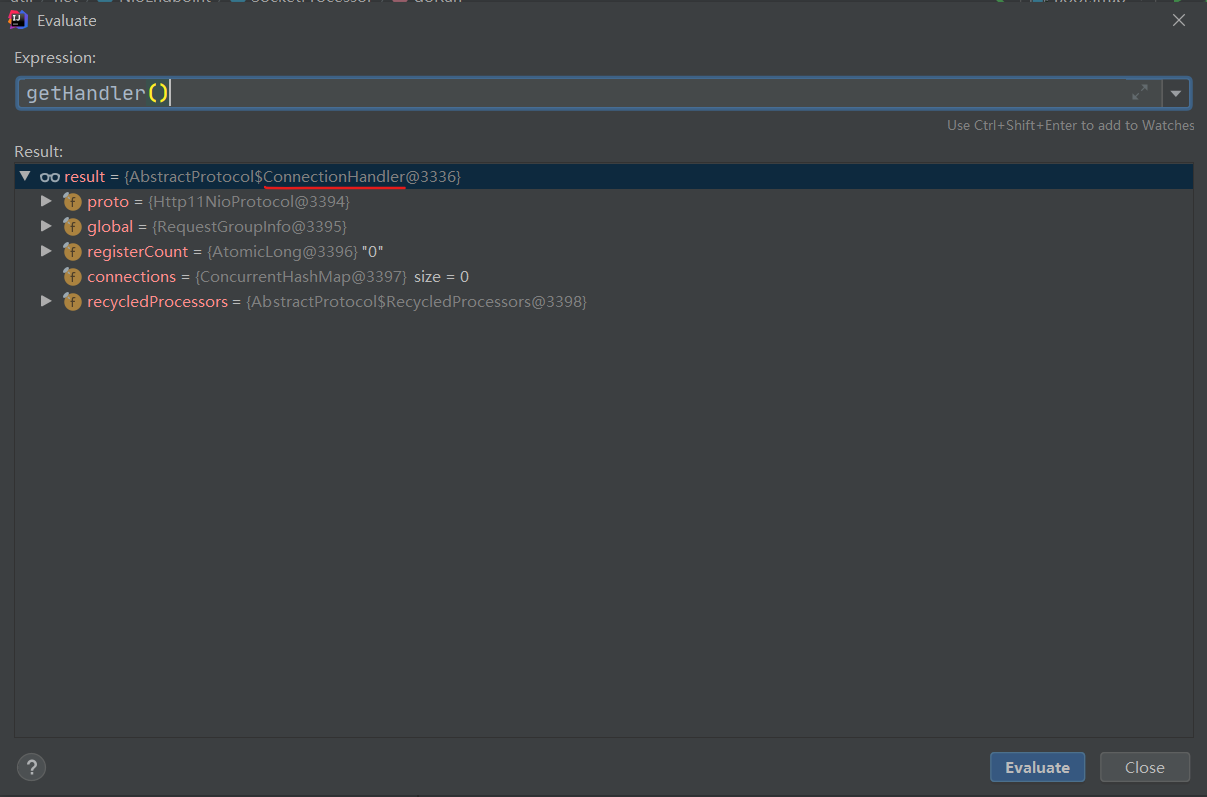

此处的getHandler为中间过程对象

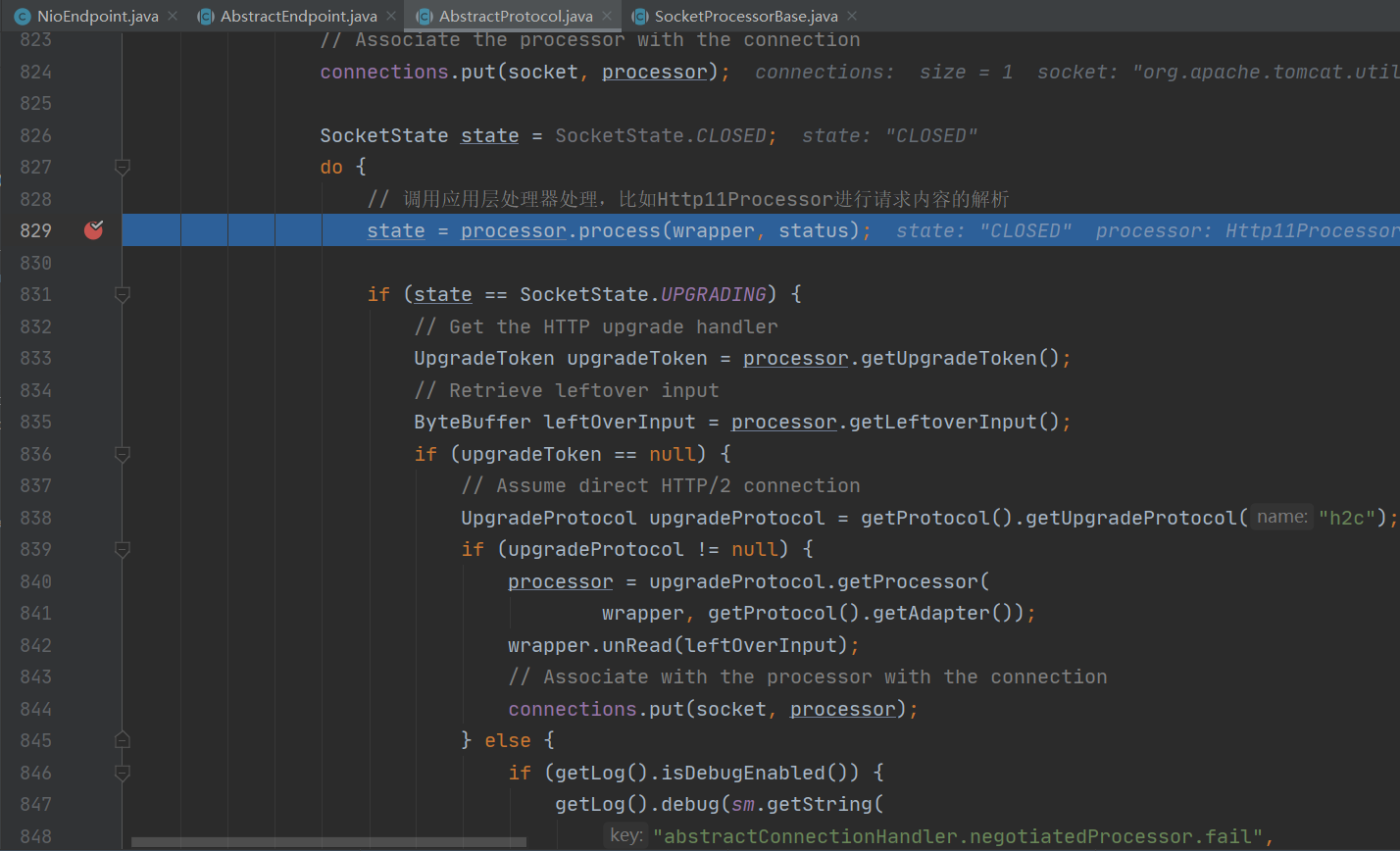

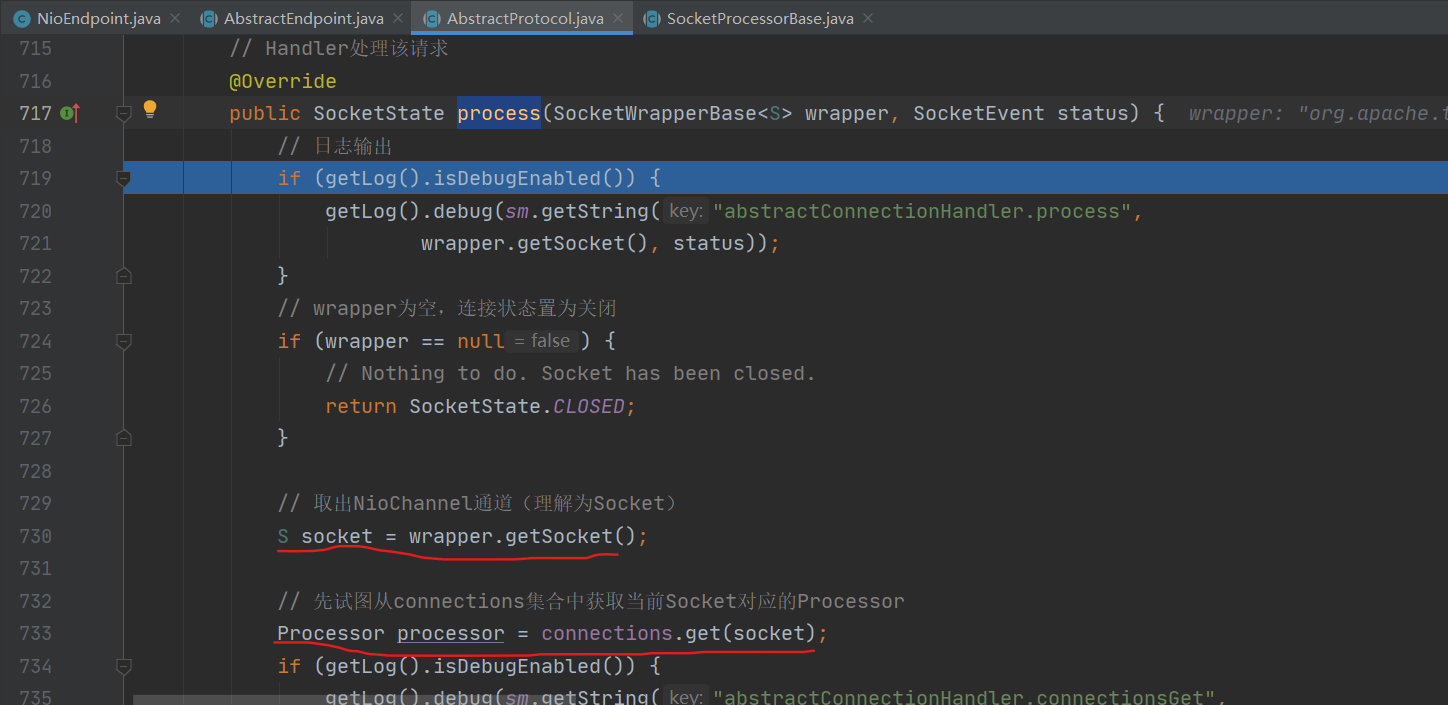

（7）ConnectionHandler的process方法：

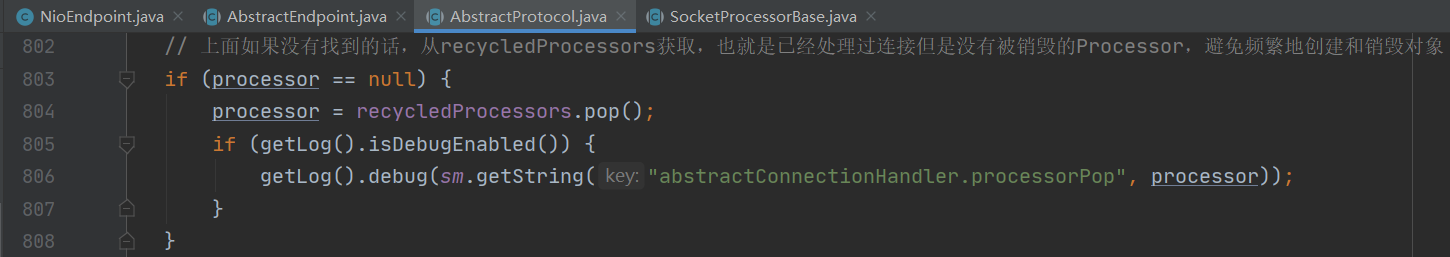

取不到对应Processor的话

仍没有则创建一个新的

找到完成之后，使用其进行process

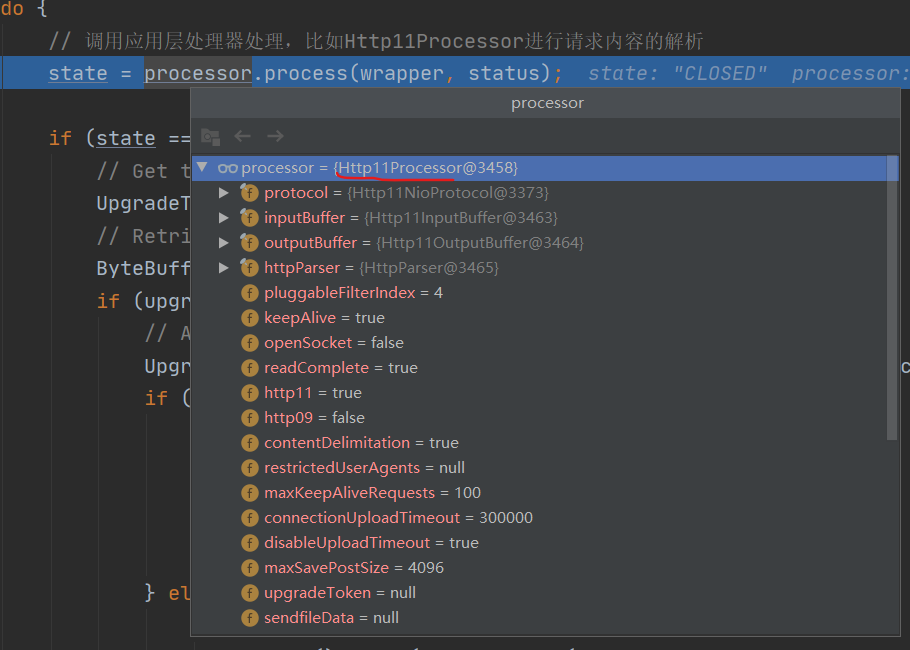

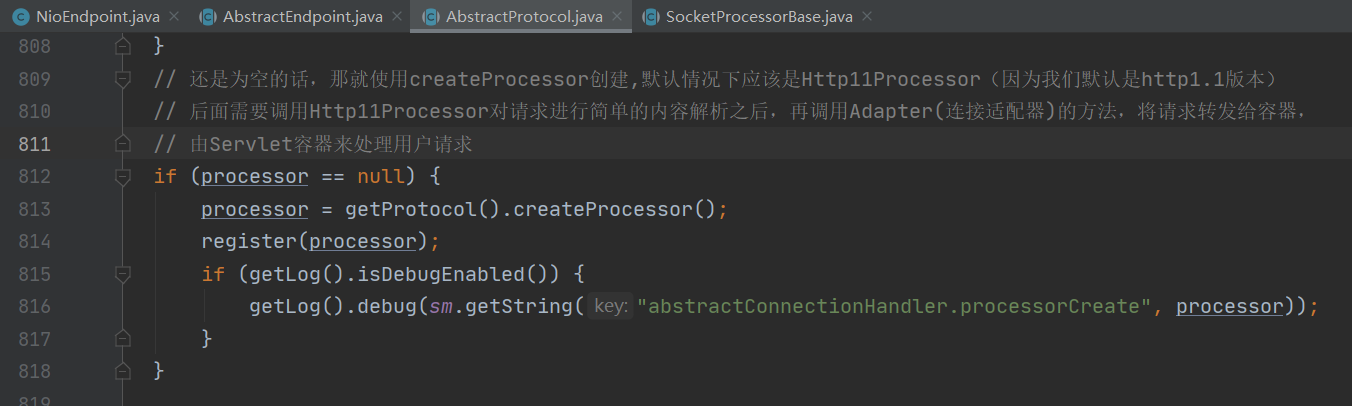

此时的processor为Http11Processor，因为默认的http协议是1.1版本。它是用来解析Socket中的请求信息的

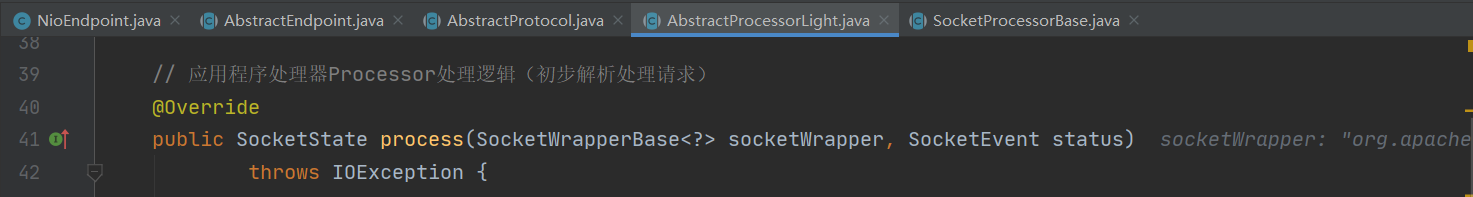

（8）AbstractProcessorLight的process方法：

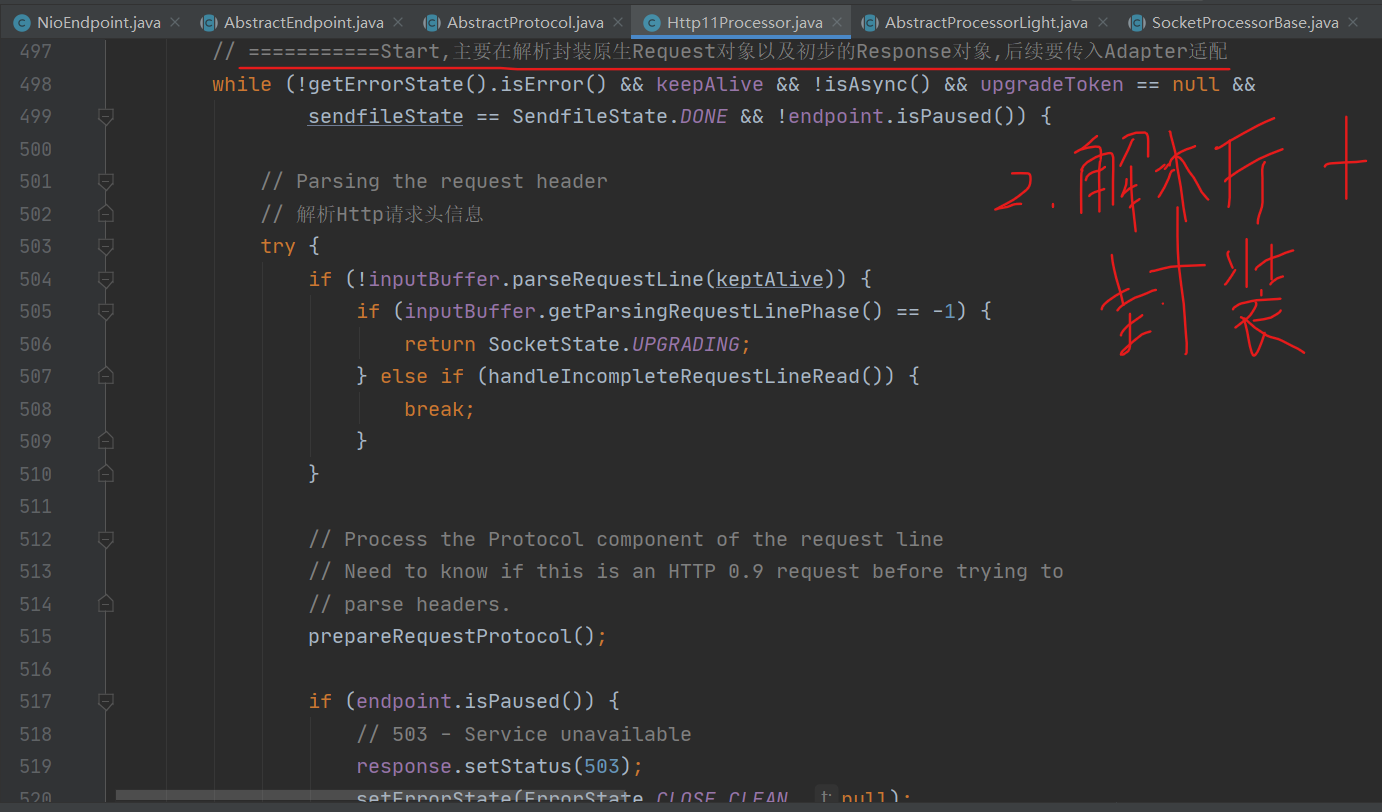

（9）Http11Processor的service方法：

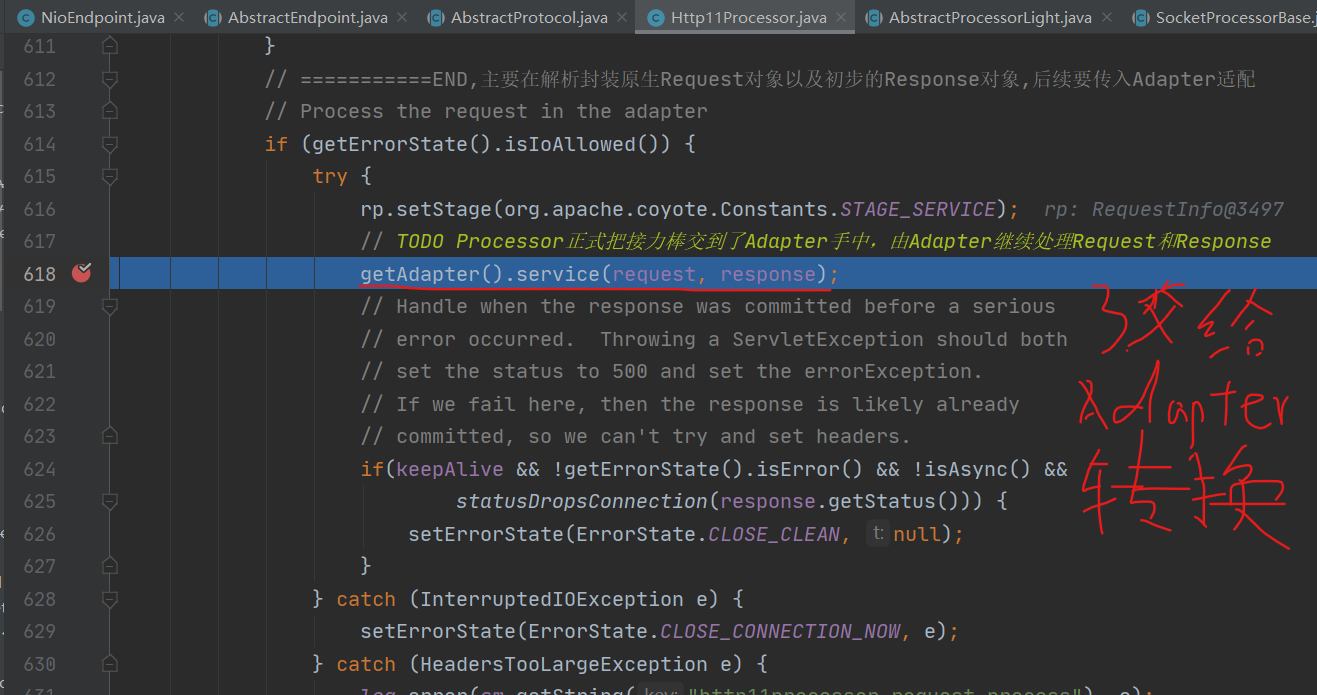

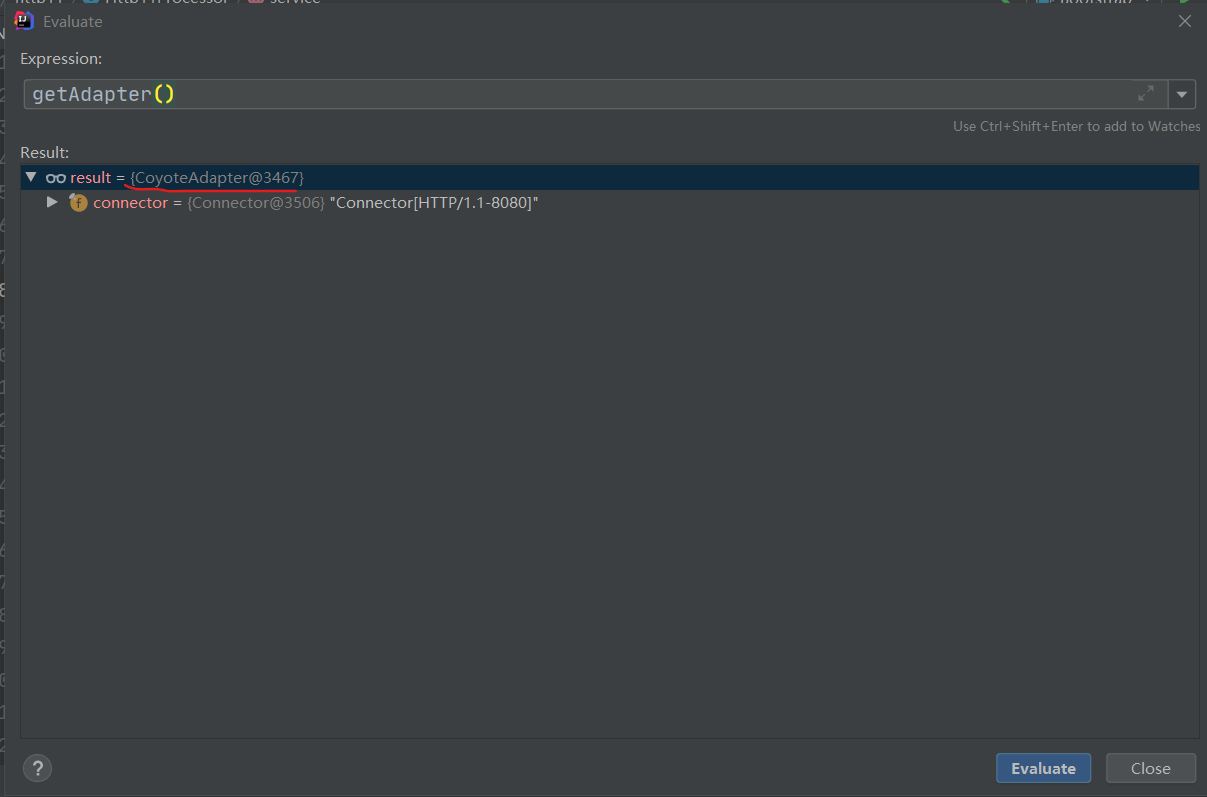

此时获取得到的是CoyoteAdapter，连接器组件适配器

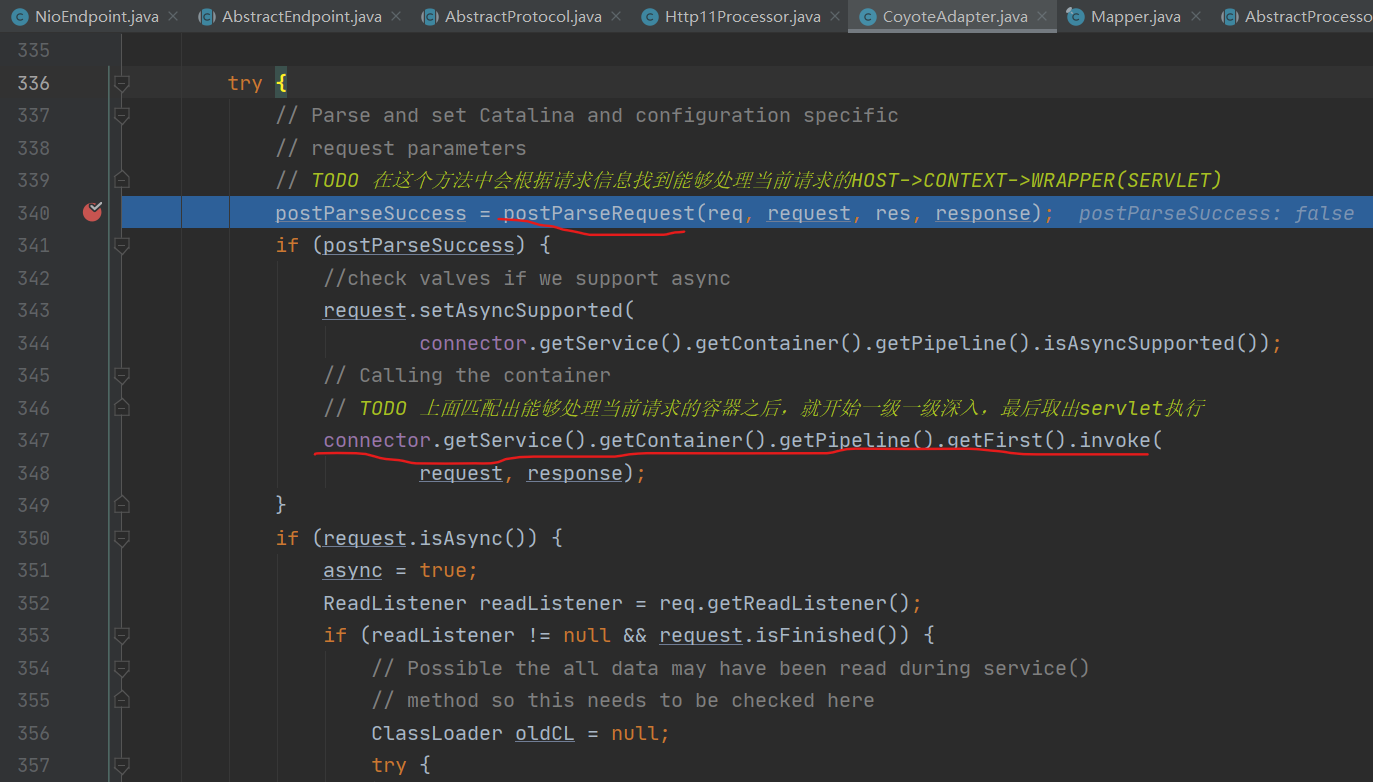

（10）CoyoteAdapter的service方法：

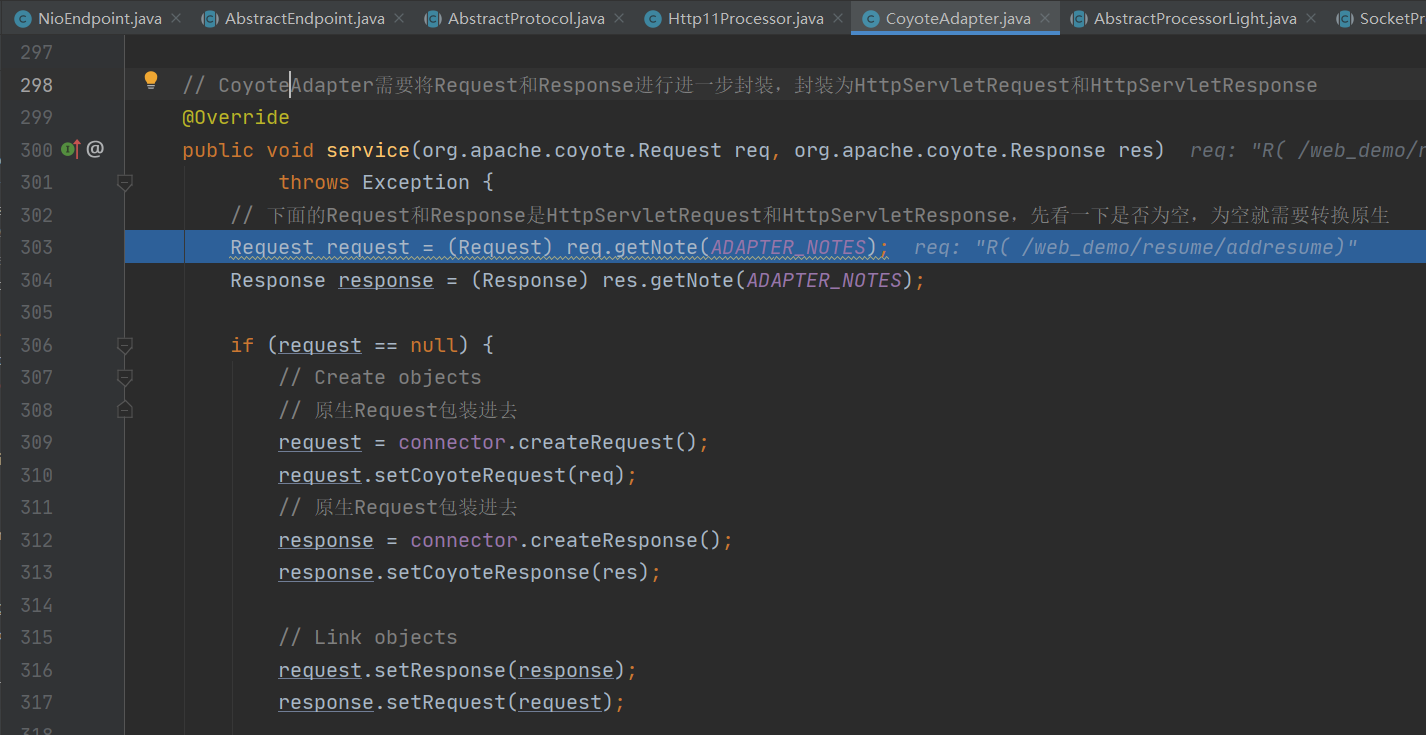

传入的参数req和res是原生的Request和Response，第一步先进行适配转换

转换完成后交给后面的Container中的具体组件处理，一层一层找到对应servlet，该流程对应了postParseRequest方法，即利用Mapper进行匹配查找，下面的（11）-（13）说明了这一过程

匹配完成后调用下面的invoke逐级调用匹配的结果，下面的（14）-（22）说明了这一过程

（11）CoyoteAdapter的postParseRequest方法：

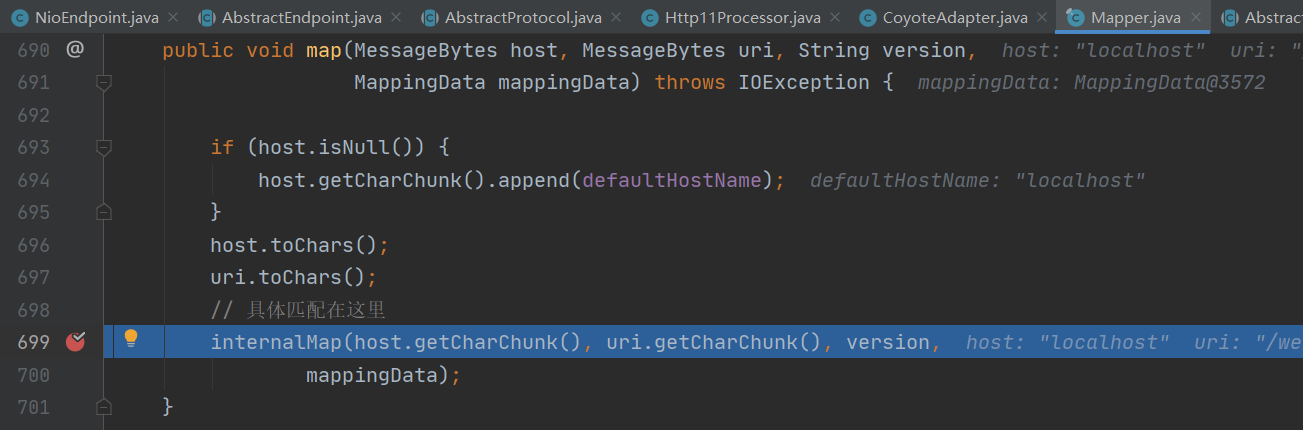

（12）Mapper的map方法：

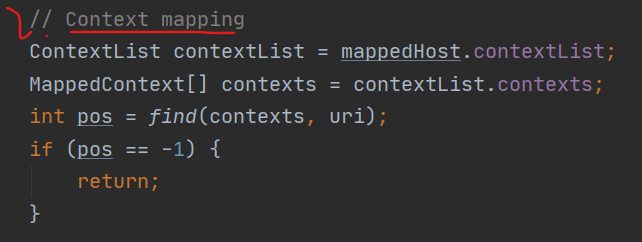

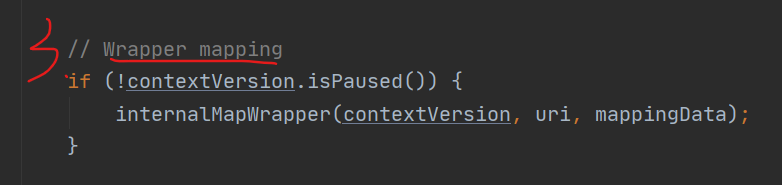

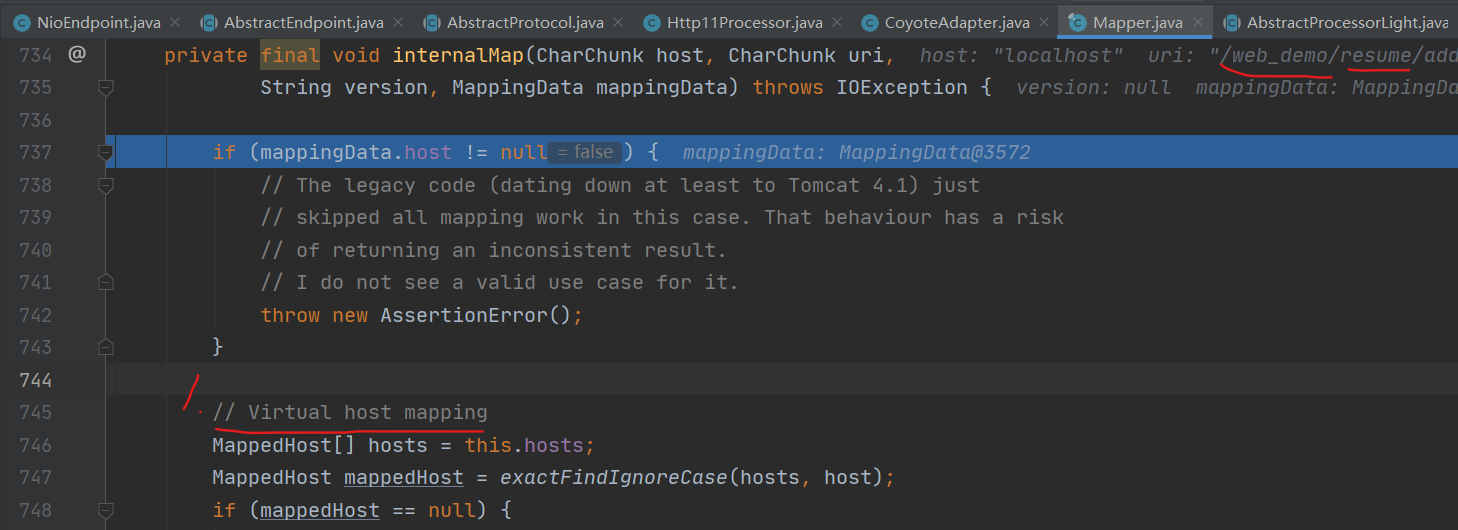

（13）Mapper的internalMap方法进行具体的相关匹配：

分别根据name匹配host、context和mapper

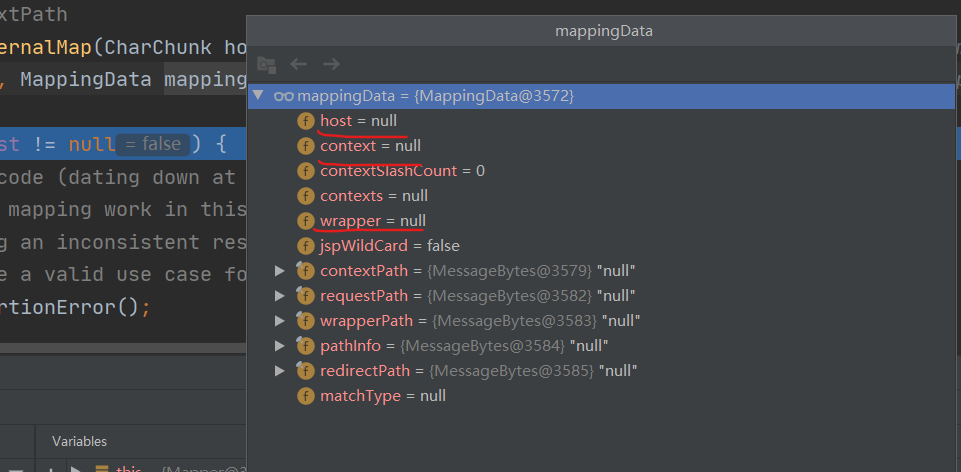

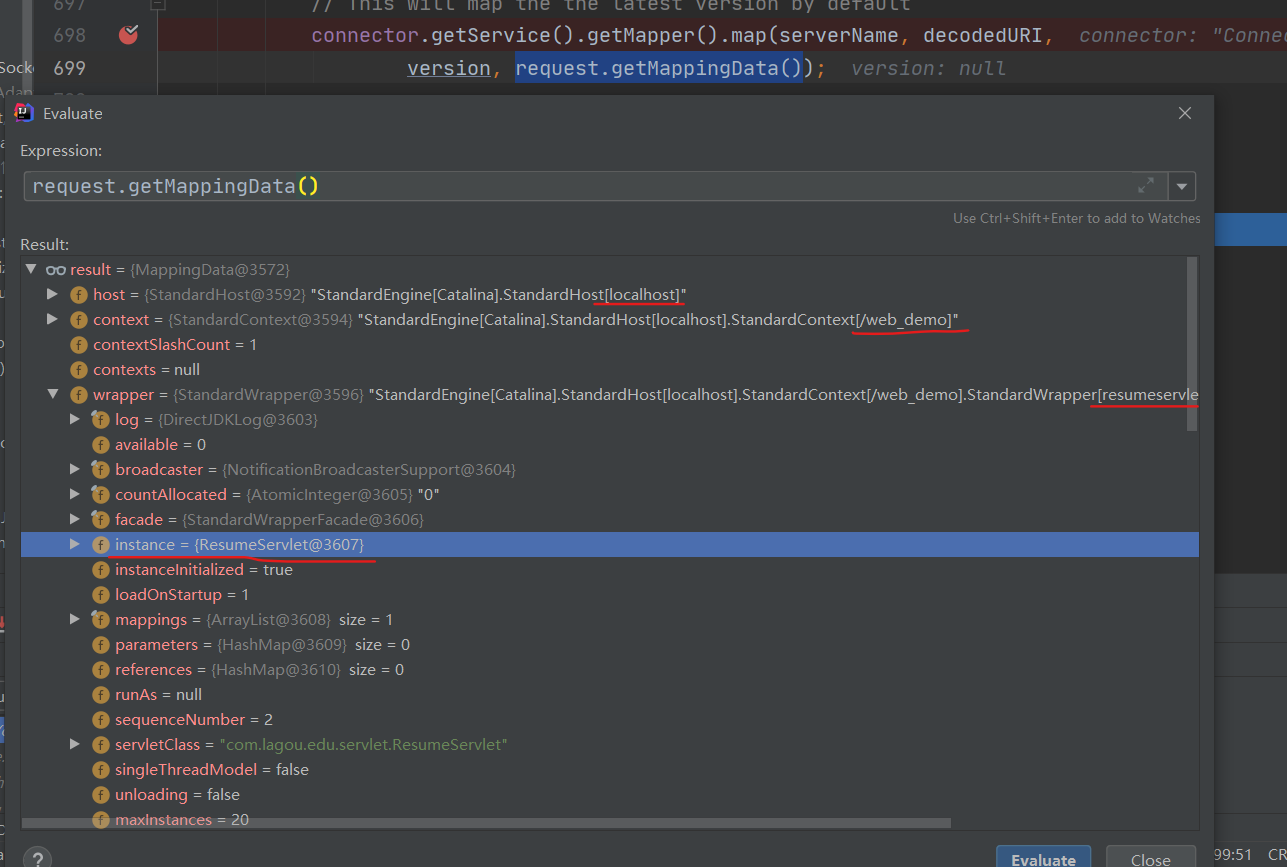

匹配到的结果存放在参数mappingData中（mappingDate就在request对象中）：

• 方法执行匹配前：

• 方法执行返回后匹配到对应实例：

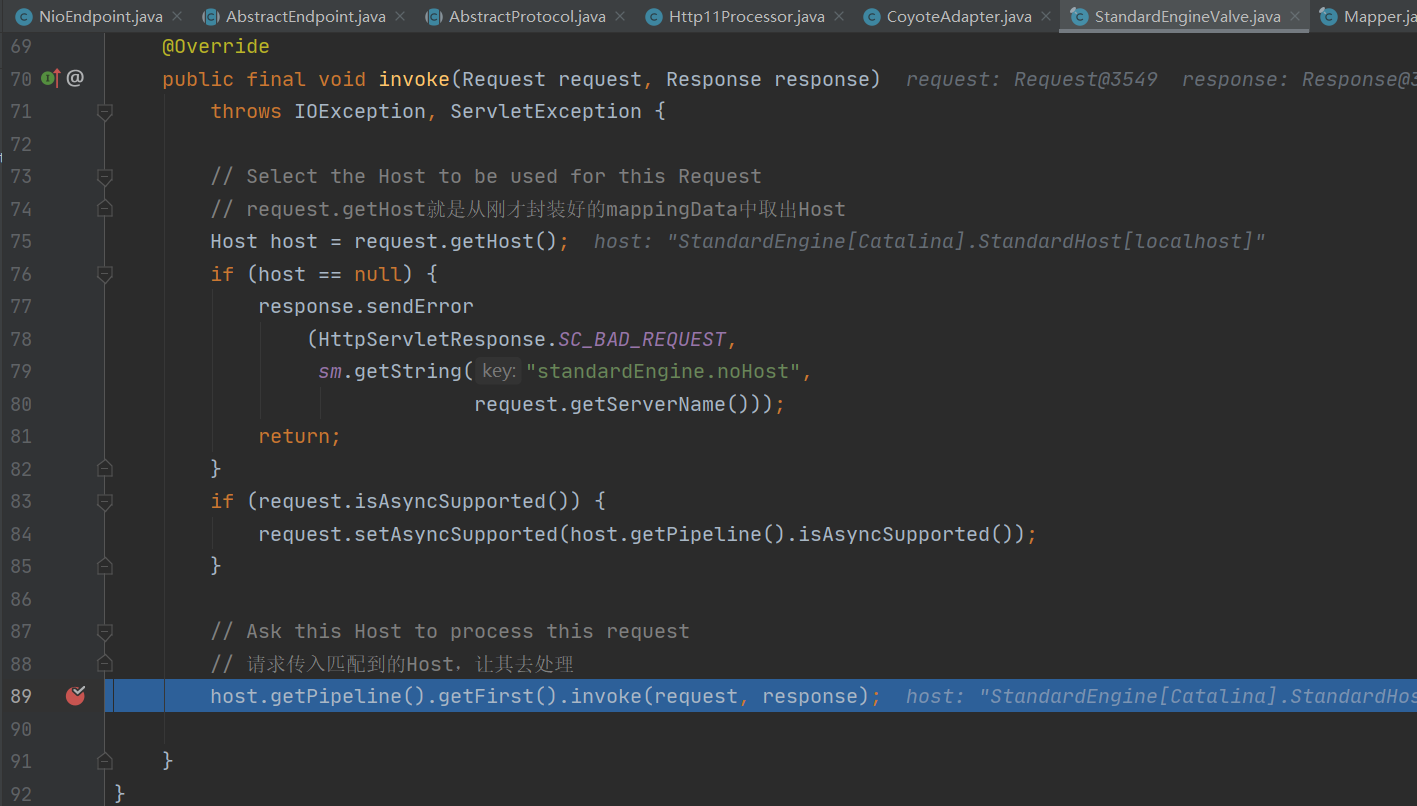

（14）StandardEngineValve的invoke方法：

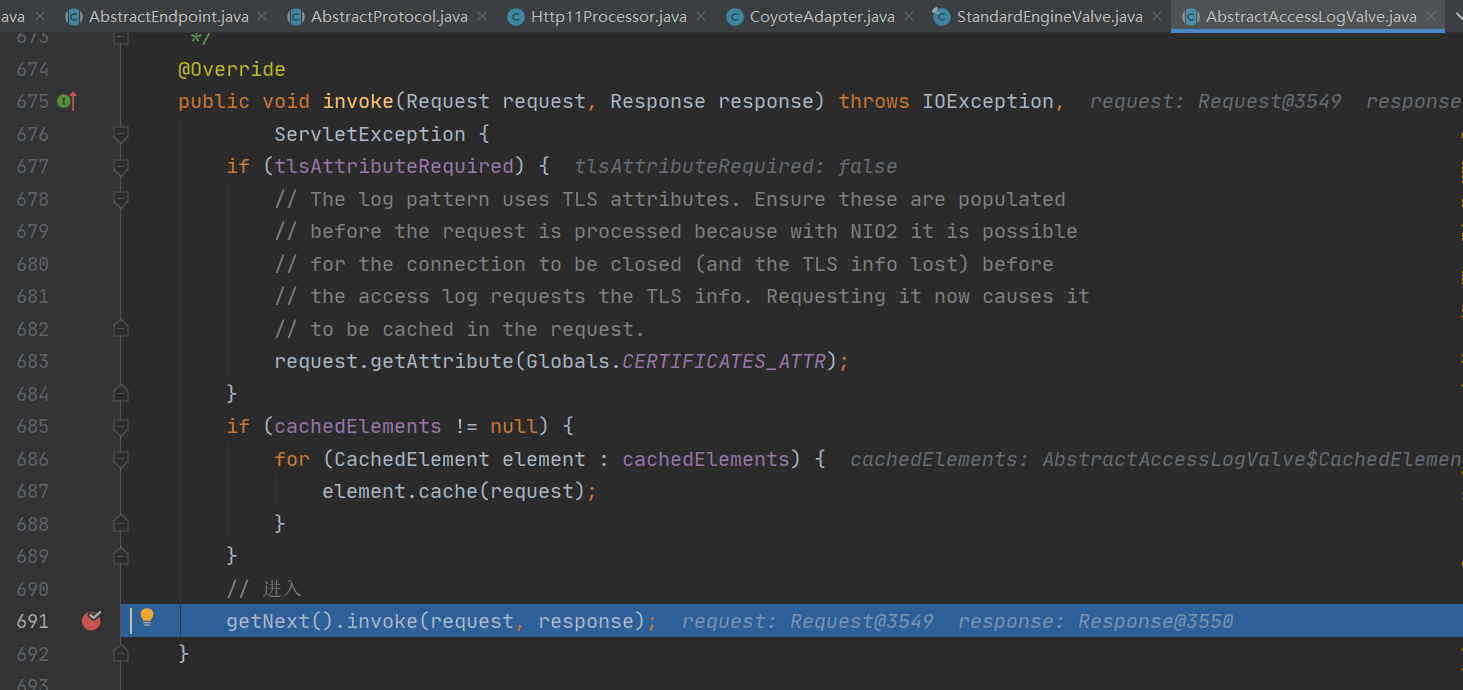

（15）AbstractAccessLogValve的invoke方法：

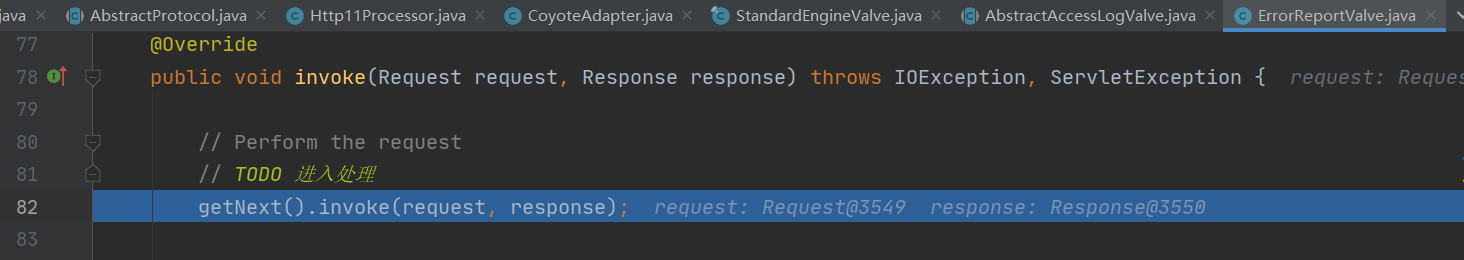

（16）ErrorReportValve的invoke方法：

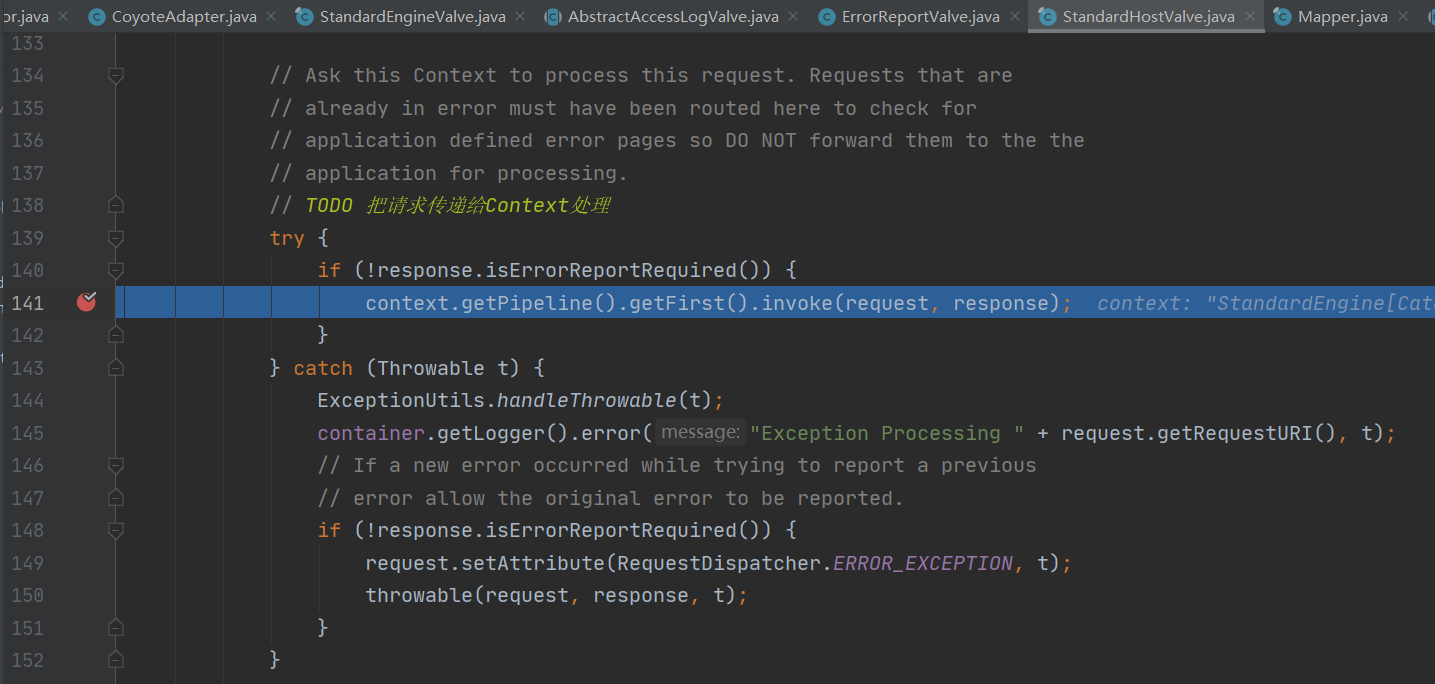

（17）StandardHostValve的invoke方法：

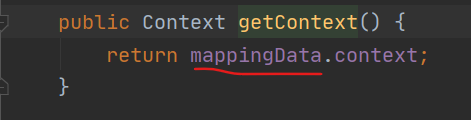

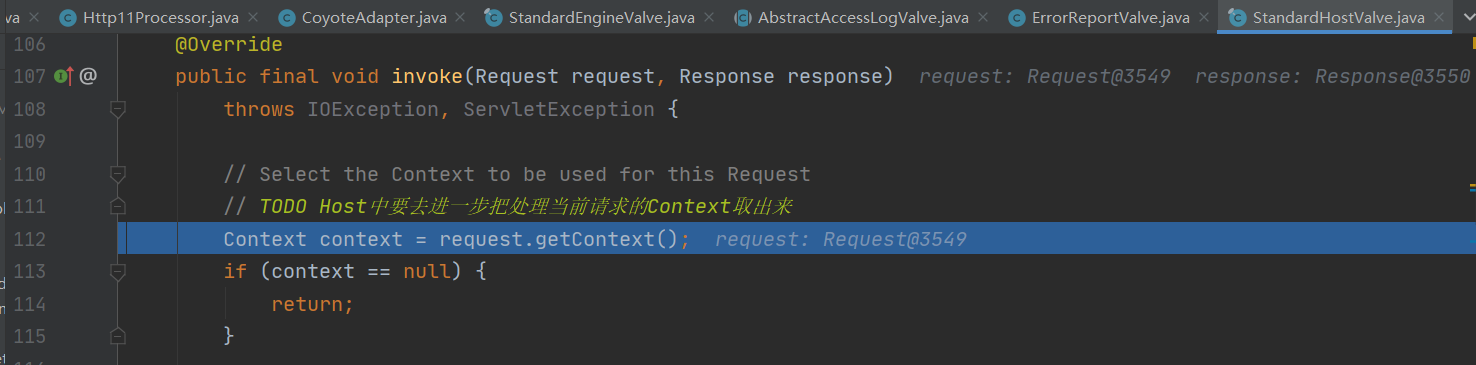

Request的gerContext方法：

继续深入调用context

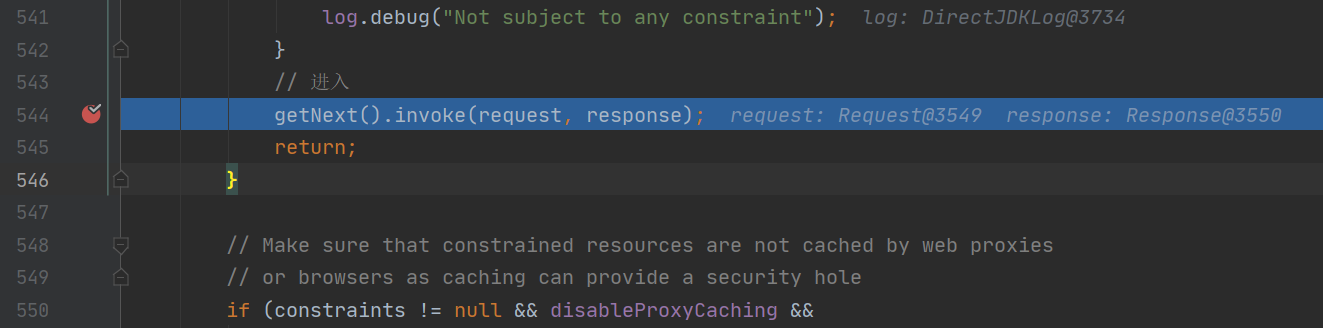

（18）AuthenticatorBase的invoke方法：

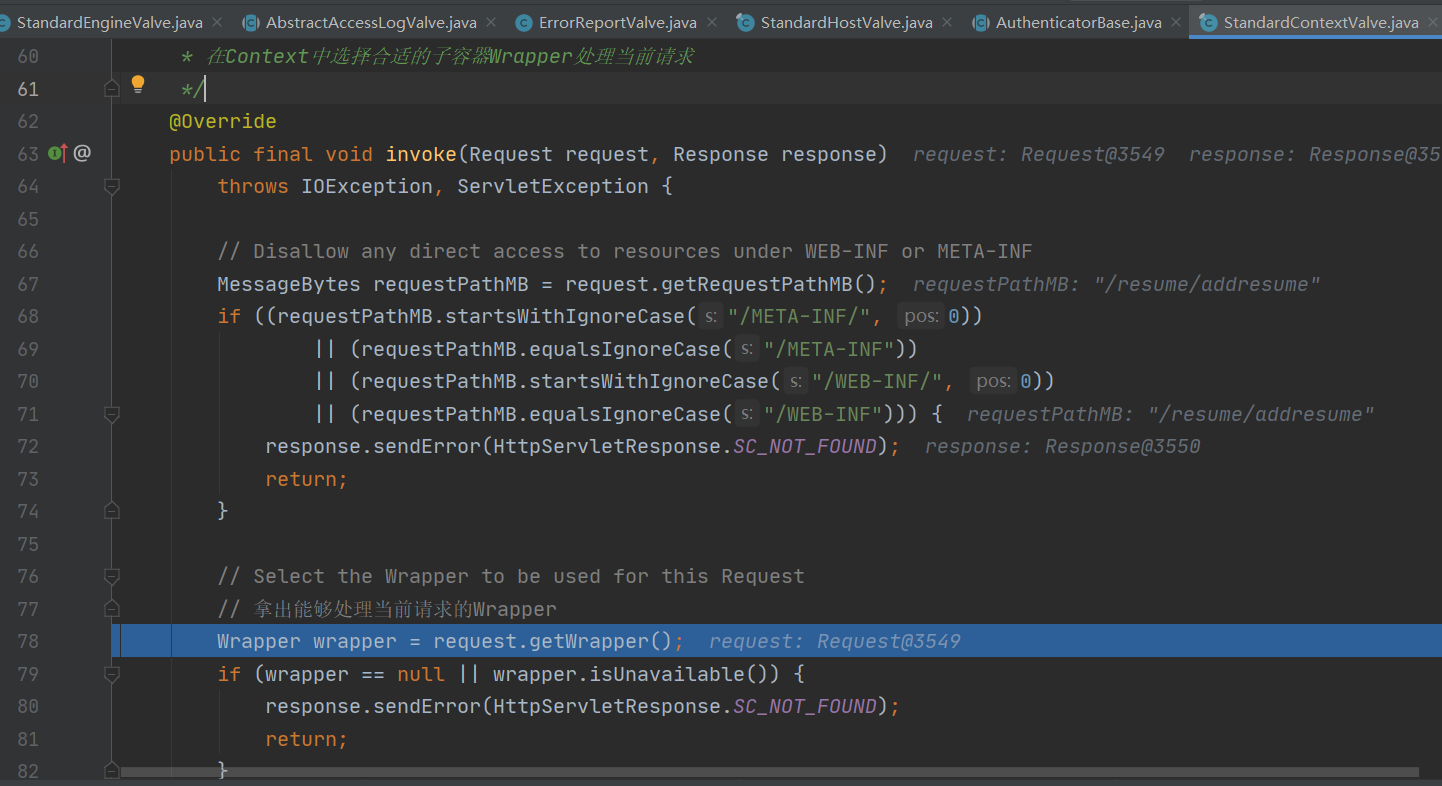

（19）StandardContextValve的invoke方法：

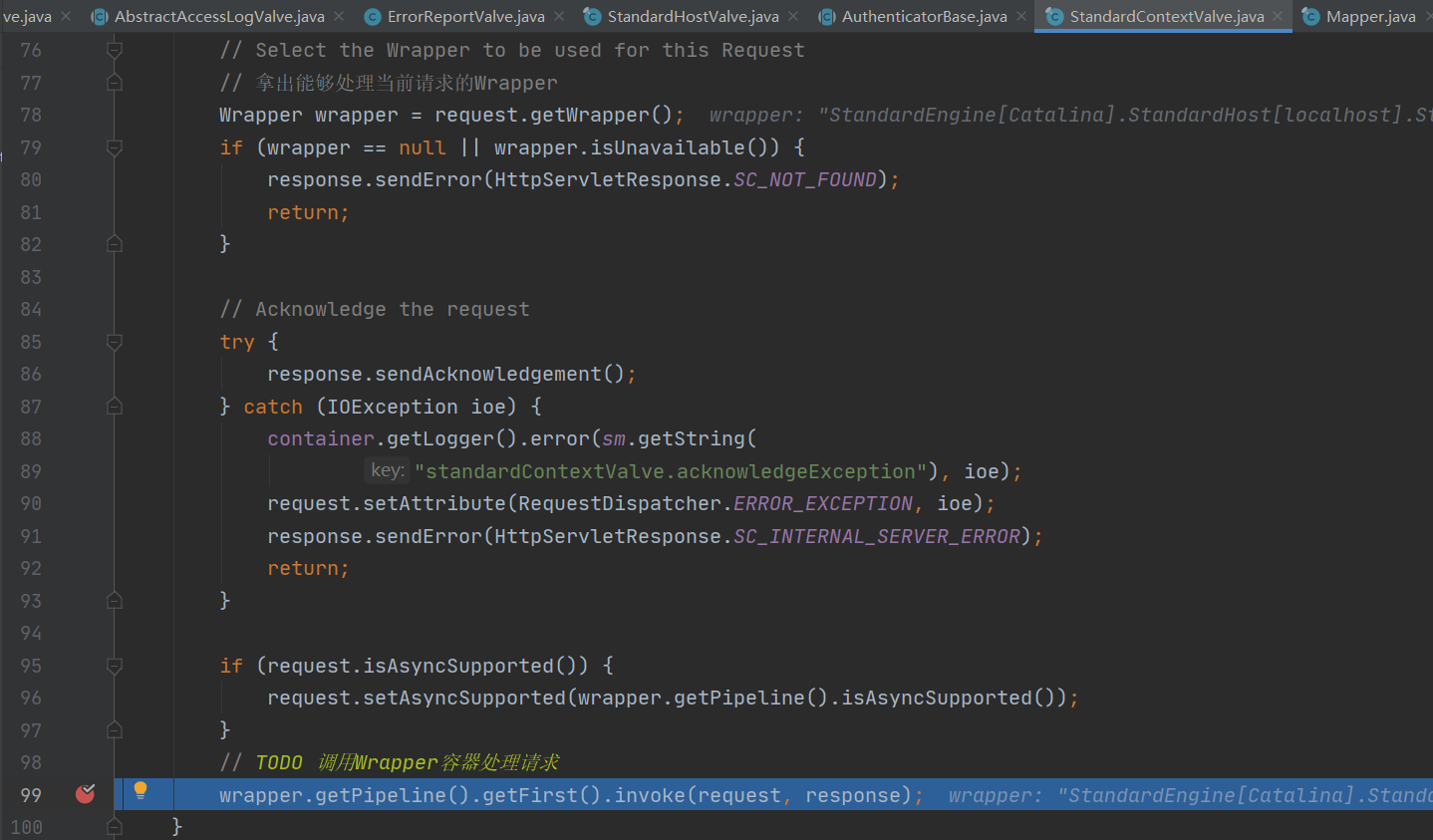

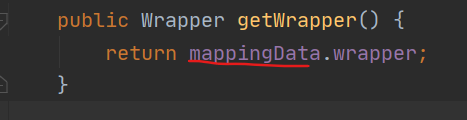

Request的getWrapper方法：

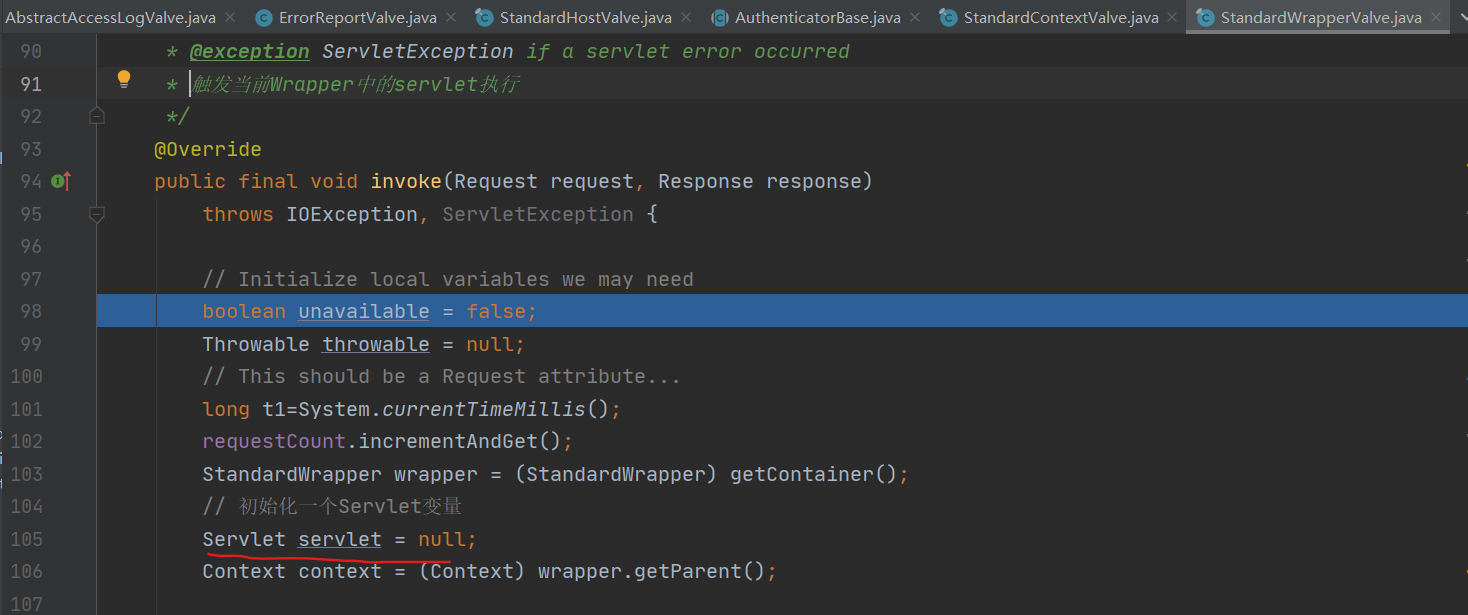

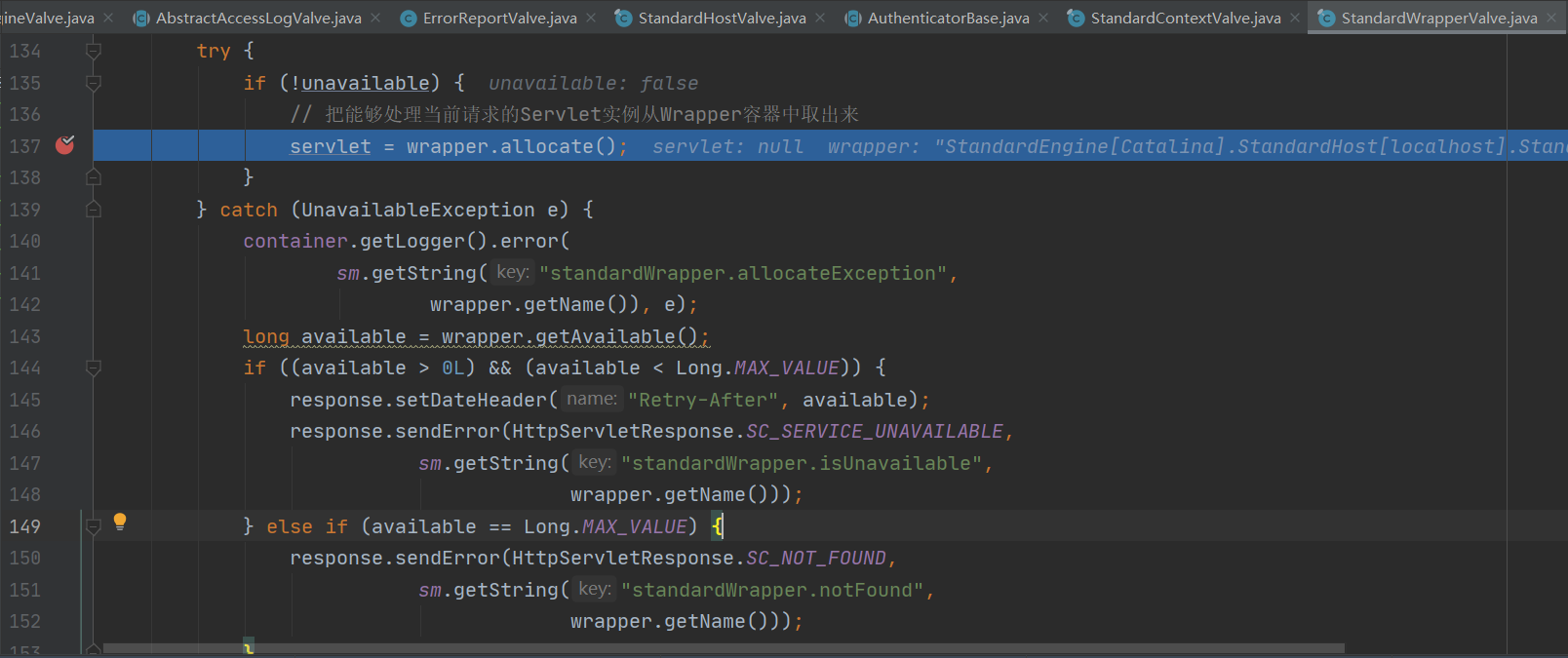

（20）StandardWrapperValve的invoke方法：

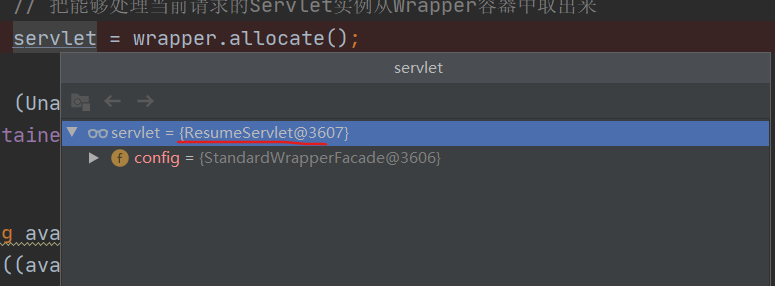

可以看到，执行完成后，得到的servlet即为对应的servlet

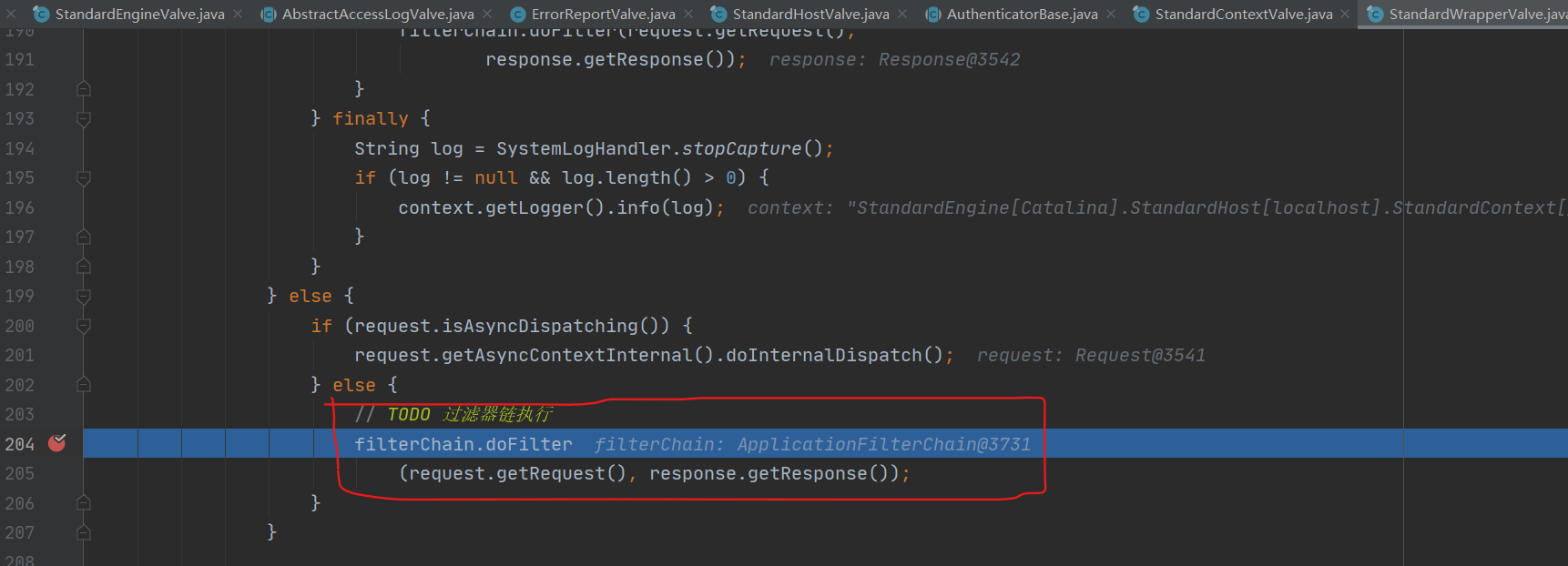

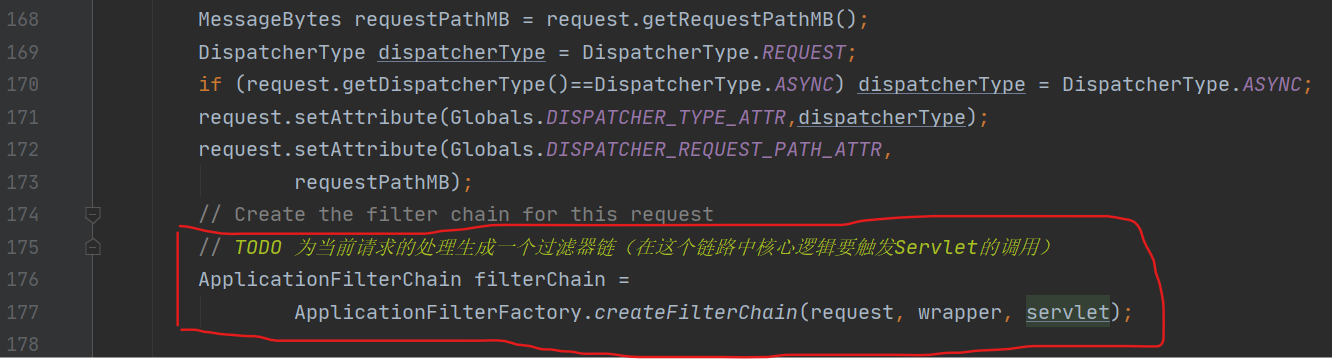

（21）ApplicationFilterChain的doFilter方法：

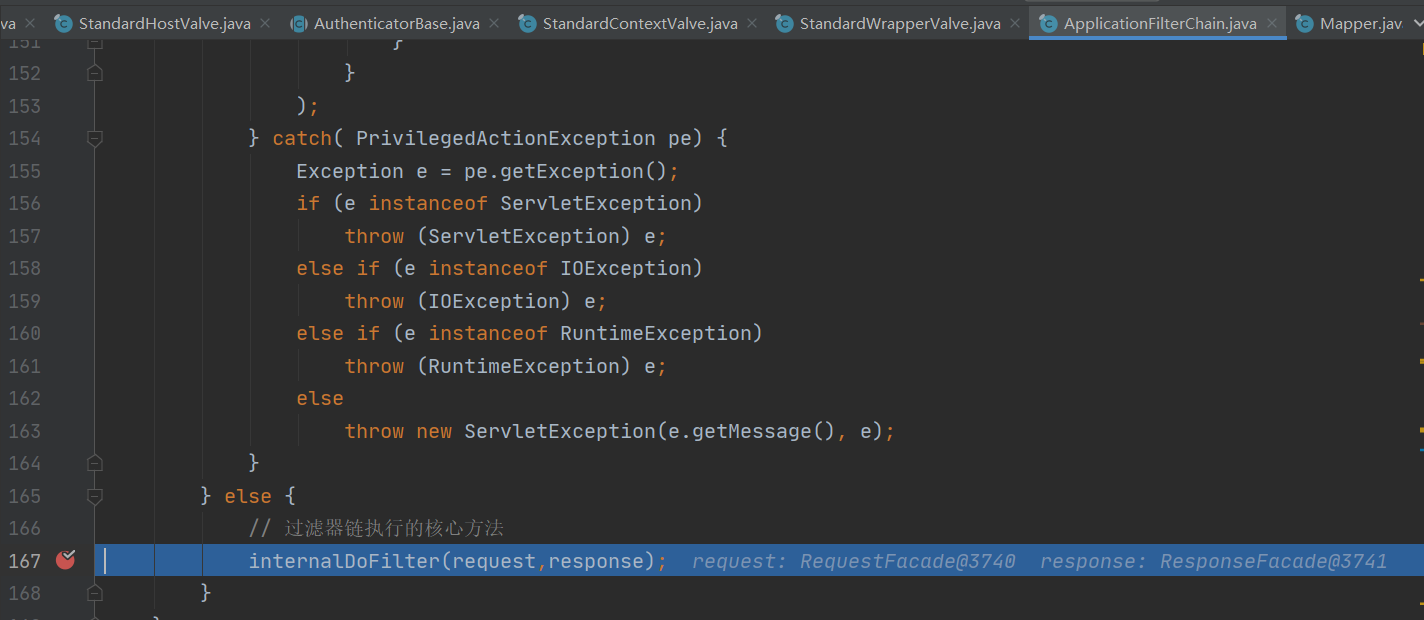

（22）ApplicationFilterChain的internalDoFilter方法：

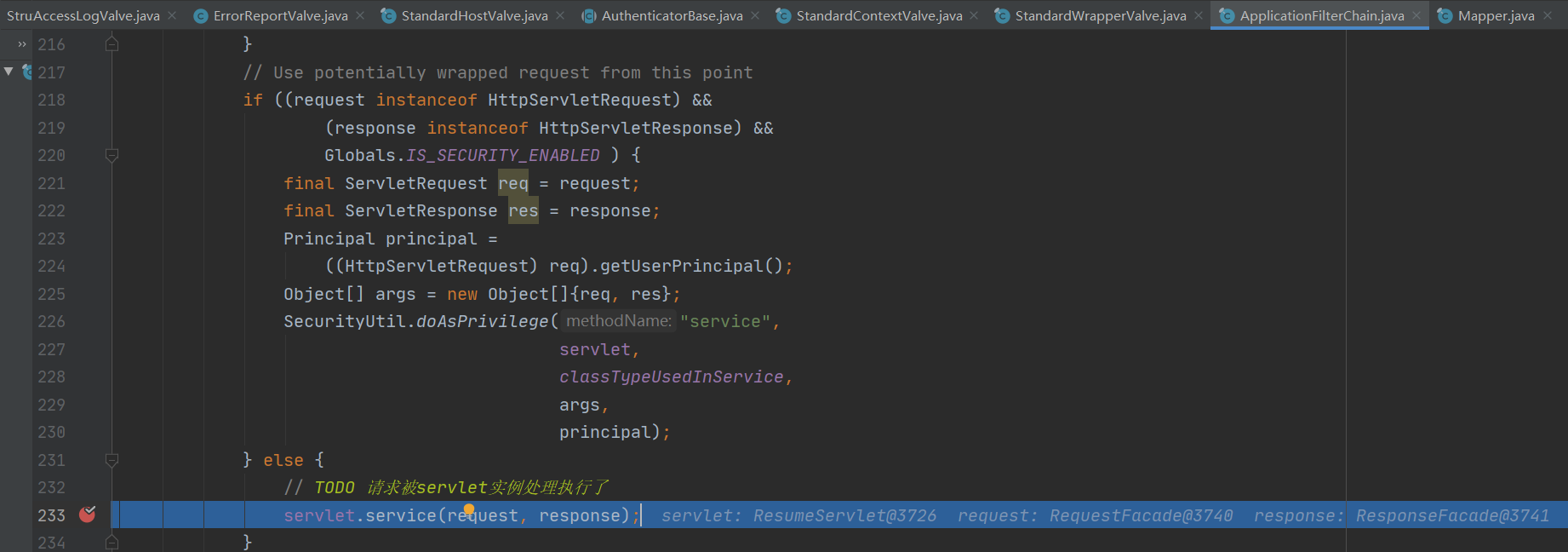

此处是最终执行servlet中实际操作的部分！！

自己编写的ResumeServlet的内容

• 执行该行代码语句之前：

• 执行该行代码语句之后：
