1. 小白入门STA模式运用

   前面章节讲解了AP模式运用，这节来探索STA模式如何使用。何谓STA模式呢？通俗来讲就是我们的WIFI模块，连接到可用的无线网络（如手机发射出来的热点或者家里路由器的热点），连接上无线网络后，相当于模块也是可以上网了，就跟手机连路由器WIFI上网，这时我们就可以利用模块去访问某些服务器进行通信，来获取我们想要的信息。比如获取天气服务器的天气信息等等。

1.1资源环境：

 ESP8266 WIFI模块一个

 STM32开发板（本例程采用STM32F103ZET6开发板）

 SD卡一张（没有也可以，此处用来获取显示天气状态的图标）

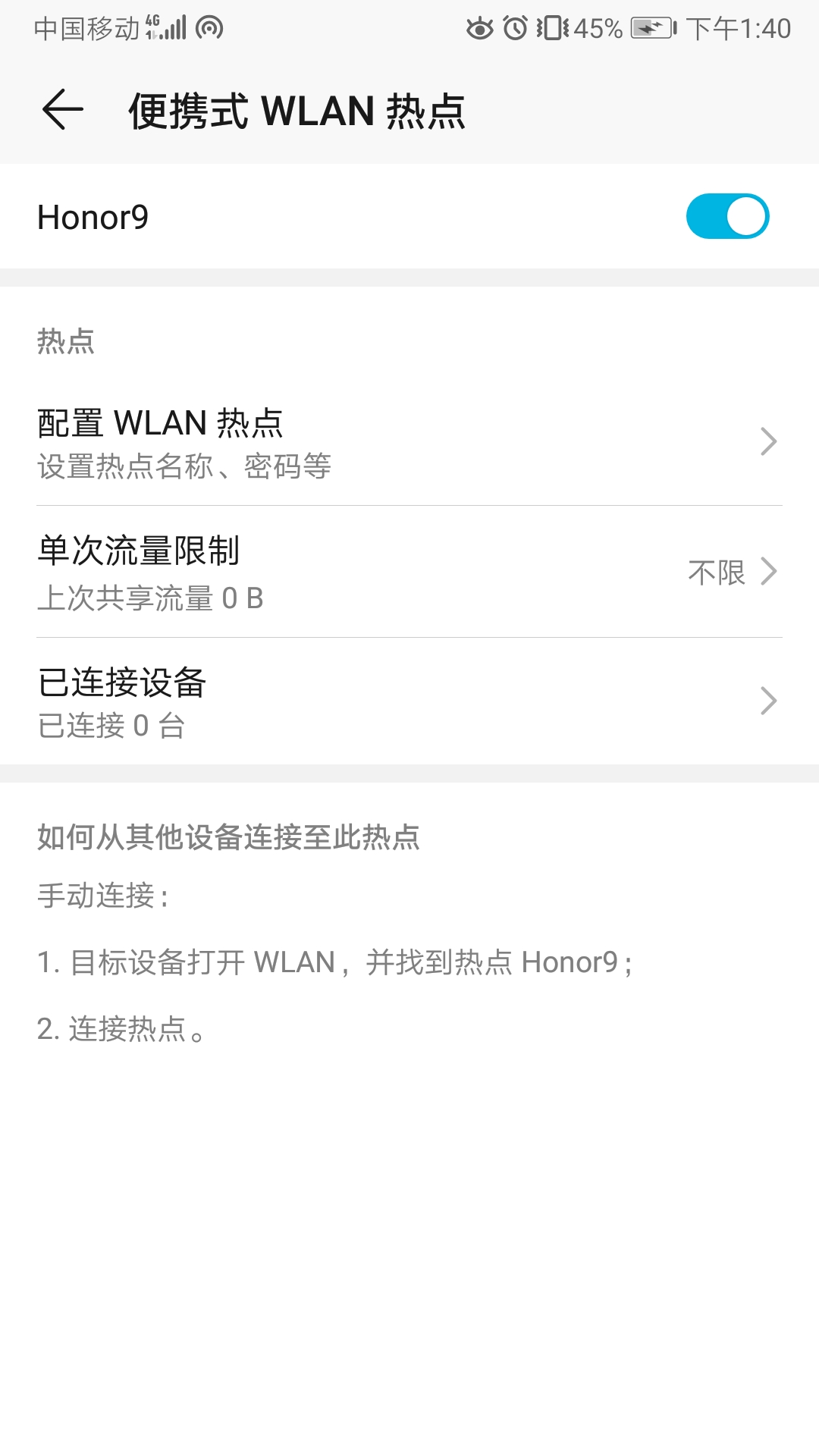

 可上网的热点（ssid和密码）

1.2 ESP82266与开发板引脚连接说明：

ESP82266   开发板引脚

VCC    ——    5V

GND   ——    GND

TXD    ——    PB11

RXD    ——    PB10

RST    ——     PA4(可不接)

IO_0   ——     PA15(可不接)

2. STA子模式的配置说明

 在AP模式章节也讲到，每种模式又可以设置为三种不同子模式进行数据通信，STA模式也不例外。即模块可以配置为TCP服务器子模式、TCP客户端子模式、UDP子模式。下面分别说下配置成这三种模式的必要配置：

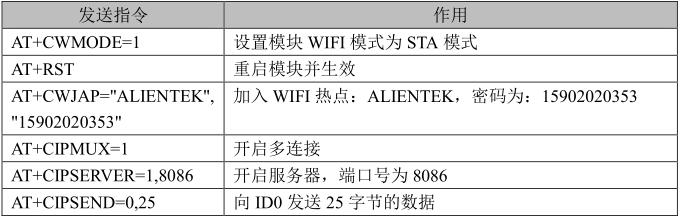

TCP服务器的配置：

TCP客户端的配置：

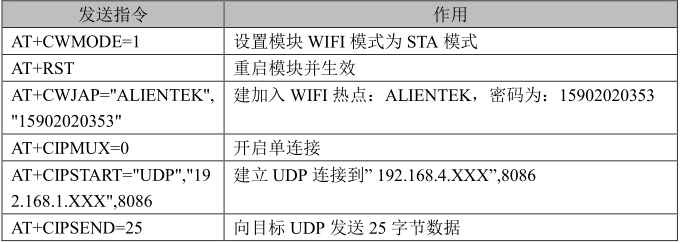

UDP模式配置：

3. 详解使用说明

首先我们要配置WIFI模块连上热点，这里我们采取配置为TCP客户端子模式，便于后面获取天气预报信息：

 atk_8266_send_cmd("AT+CWMODE=1","OK",50); //配置STA模式 atk_8266_send_cmd("AT+RST","OK",20);  //重启模块 delay_ms(1000);         delay_ms(1000); delay_ms(1000); delay_ms(1000); //设置无线参数：ssid和密码 sprintf((char*)p,"AT+CWJAP="%s","%s"",wifista_ssid,wifista_password);  while(atk_8266_send_cmd(p,"WIFI GOT IP",300)); //连接目标路由器，获取ip

开发板上设置好要连接的ssid和密码：

当模块连接上热点后，就可以开始建立要访问的目标服务器的TCP连接了：这里以访问心知天气服务器为例

心知天气文档了解入口：https://docs.seniverse.com/api/start/start.html

获取一次实时天气信息如下：以获取广州天气信息为例，这里涉及到http相关知识和cjson格式数据解析

 //心知天气端口号 #define WEATHER_PORTNUM  "80" //心知天气IP #define WEATHER_SERVERIP  "api.seniverse.com"  sprintf((char*)p,"AT+CIPSTART="TCP","%s",%s",WEATHER_SERVERIP,WEATHER_PORTNUM);  //配置心知天气的ip和端口 res = atk_8266_send_cmd(p,"OK",200);//连接到目标tcp服务器 delay_ms(300); atk_8266_send_cmd("AT+CIPMODE=1","OK",100);      //设置传输模式为透传  atk_8266_send_cmd("AT+CIPSEND","OK",100);         //开始透传 u3_printf("GET https://api.seniverse.com/v3/weather/now.json?key=x3owc7bndhbvi8oq&location=guangzhou&language=zh-Hans&unit=cnn");

当WIFI模块获取心知服务器一次实时天气成功后，会返回对应的cjson格式数据，可以通过串口打印出返回的信息如下：

 {"results":[{"location":{"id":"WS0E9D8WN298","name":"骞垮窞","country":"CN","path":"骞垮窞,骞垮窞,骞夸笢,涓浗","timezone":"Asia/Shanghai","timezone_offset":"+08:00"},"now":{"text":"澶氫簯","code":"4","temperature":"29"},"last_update":"2020-04-19T13:49:00+08:00"}]}

对应部分的cjson格式数据解析如下：

 pSub = cJSON_GetObjectItem(root,"results"); if(pSub != NULL) {  arrayItem = cJSON_GetArrayItem(pSub,0);    pr = cJSON_Print(arrayItem);    pItem = cJSON_Parse(pr);         if(pItem != NULL)  {      pSubItem = cJSON_GetObjectItem(pItem,"now");   if(pSubItem != NULL)   {      pChildItem = cJSON_GetObjectItem(pSubItem,"code");      //获取气象代码      if(pChildItem != NULL)      {       gbkstr = pChildItem->valuestring;                curwer_buf[0]=str2int((u8 *)gbkstr);      }    pChildItem = cJSON_GetObjectItem(pSubItem,"temperature");     //获取实时温度值    if(pChildItem != NULL)    {     gbkstr = pChildItem->valuestring;     curwer_buf[1] = str2int((u8 *)gbkstr);    }          }       } }

我们还可以继续获取今、明、后三天的天气信息，具体看你的心知服务器的api接口：对应的访问接口如下

 u3_printf("GET https://api.seniverse.com/v3/weather/daily.json?key=x3owc7bndhbvi8oq&location=guangzhou&language=zh-Hans&unit=c&start=0&days=5nn");

返回的cjson格式数据如下：

 "results":[{"location":{"id":"WS0E9D8WN298","name":"骞垮窞","country":"CN","path":"骞垮窞,骞垮窞,骞夸笢,涓浗","timezone":"Asia/Shanghai","timezone_offset":"+08:00"},"daily":[{"date":"2020-04-19","text_day":"澶氫簯","code_day":"4","text_night":"澶氫簯","code_night":"4","high":"29","low":"22","rainfall":"0.0","precip":"","wind_direction":"鏃犳寔缁鍚?","wind_direction_degree":"0","wind_speed":"16.20","wind_scale":"3","humidity":"78"},{"date":"2020-04-20","text_day":"澶氫簯","code_day":"4","text_night":"澶氫簯","code_night":"4","high":"29","low":"22","rainfall":"0.0","precip":"","wind_direction":"鍗?","wind_direction_degree":"198","wind_speed":"25.20","wind_scale":"4","humidity":"79"},{"date":"2020-04-21","text_day":"涓洦","code_day":"14","text_night":"澶ч洦","code_night":"15","high":"28","low":"20","rainfall":"10.0","precip":"","wind_direction":"鍗?","wind_direction_degree":"179","wind_speed":"25.20","wind_scale":"4","humidity":"89"}],"last_update":"2020-04-19T11:17:53+08:00"}]}

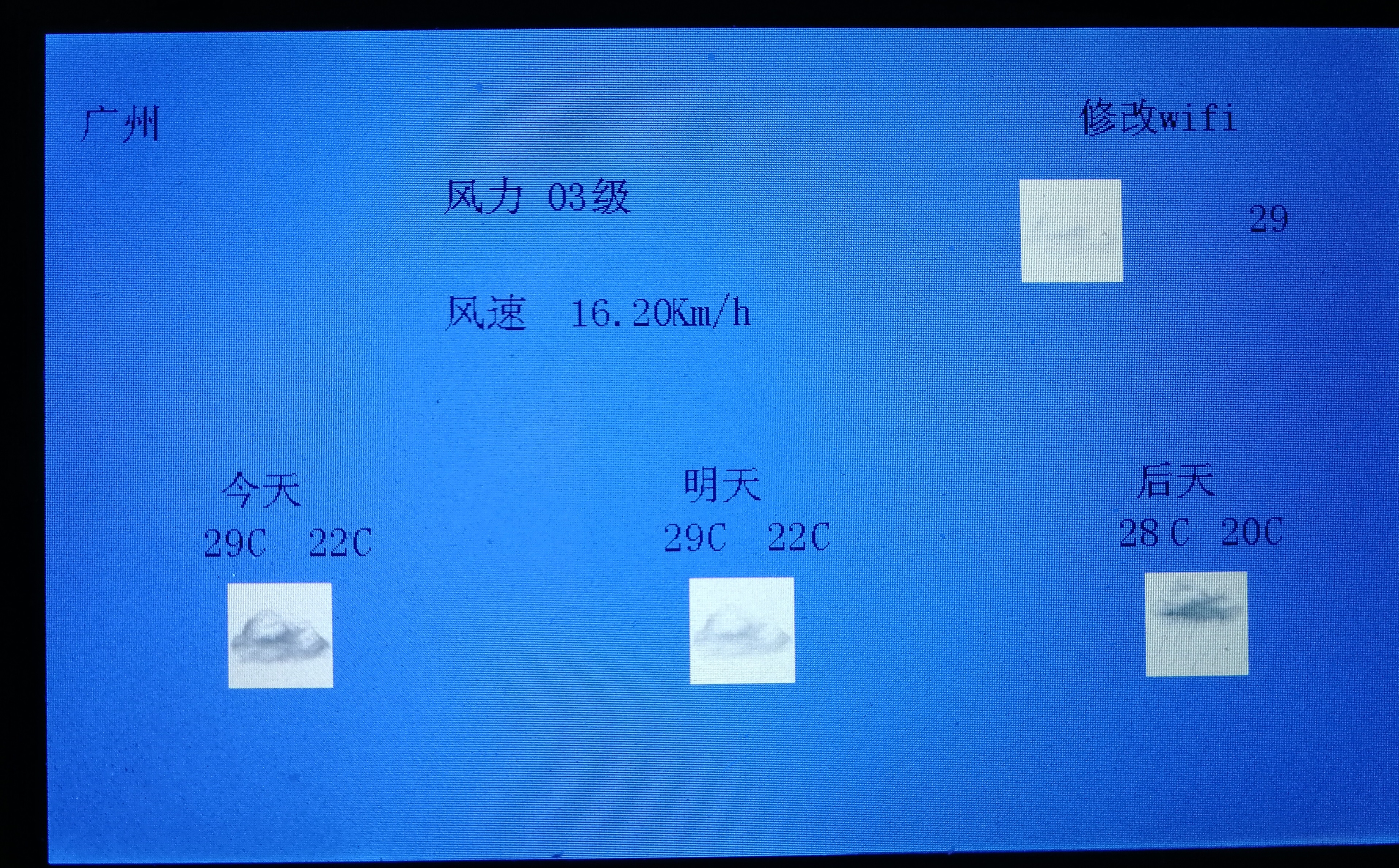

当获取成功后，就可以在我们的开发板上展示如下的天气信息：可知当前的风力、风速、和温度，以及今明后三天的最高温度和最低温度。

大家应该也观察到了，这里会显示出对应天气状态的小图标，是根据获取到气象代码，从SD卡里读取对应气象代码的图片，显示出来的。

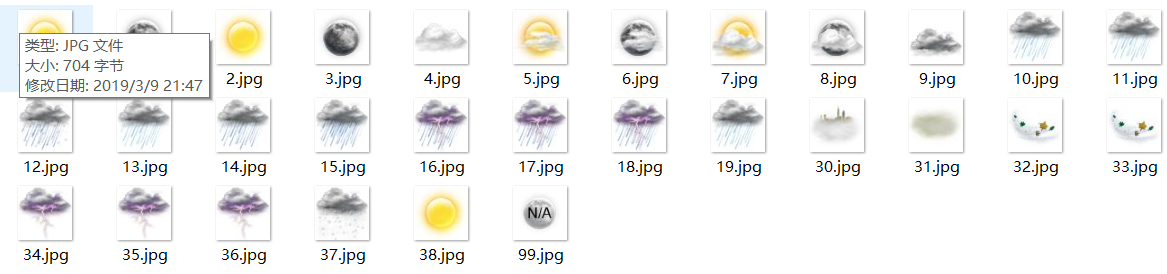

SD卡里面的气象小图标如下所示：

具体实现如下：

 void Weather_Icon_Show(void) {     u8 i=0;     u8 res;     u16 temp;       pic_info.totpicnum=pic_get_tnum((u8 *)"0:/wc"); //得到总有效文件数  pic_info.picfileinfo.lfsize=30*2+1;      //长文件名最大长度 , _MAX_LFN换成30  pic_info.picfileinfo.lfname=mymalloc(SRAMIN,pic_info.picfileinfo.lfsize); //为长文件缓存区分配内存  pic_info.pname=mymalloc(SRAMIN,pic_info.picfileinfo.lfsize);    //为带路径的文件名分配内存  pic_info.picindextbl=mymalloc(SRAMIN,2*pic_info.totpicnum);    //申请2*totpicnum个字节的内存,用于存放图片索引   res=f_opendir(&pic_info.picdir,"0:/wc"); //打开目录  if(res==FR_OK)  {   pic_info.curindex=0;//当前索引为0   while(1)//全部查询一遍   {     temp=pic_info.picdir.index;        //记录当前index     res=f_readdir(&pic_info.picdir,&pic_info.picfileinfo);         //读取目录下的一个文件     if(res!=FR_OK||pic_info.picfileinfo.fname[0]==0)break; //错误了/到末尾了,退出         pic_info.fn=(u8*)(*pic_info.picfileinfo.lfname?pic_info.picfileinfo.lfname:pic_info.picfileinfo.fname);         res=f_typetell(pic_info.fn);     if((res&0XF0)==0X50)//取高四位,看看是不是图片文件     {     pic_info.picindextbl[pic_info.curindex]=temp;//记录索引 ,若是分配的内存空间不够，就会导致索引乱序     pic_info.curindex++;    }        }   }  delay_ms(1500);  piclib_init();          //初始化画图                     res=f_opendir(&pic_info.picdir,(const TCHAR*)"0:/wc");  //打开目录  if(res==FR_OK)  pic_info.picstatus|=(1<<3);     if(pic_info.picstatus&0X08)//打开成功  {        for(i=0;i<4;i++)    {     dir_sdi(&pic_info.picdir,pic_info.picindextbl[iconbuf[i]]);   //改变当前目录索引       f_readdir(&pic_info.picdir,&pic_info.picfileinfo);         //读取目录下的一个文件     pic_info.fn=(u8*)(*pic_info.picfileinfo.lfname?pic_info.picfileinfo.lfname:pic_info.picfileinfo.fname);         strcpy((char*)pic_info.pname,"0:/wc/");    //复制路径(目录)     strcat((char*)pic_info.pname,(const char*)pic_info.fn);     //将文件名接在后面     if(i<=2) ai_load_picfile(pic_info.pname,105+i*265,320,60,60,1);//显示图片   lcddev.width      else ai_load_picfile(pic_info.pname,565,90,60,60,1);//显示图片   lcddev.width        delay_ms(500);    }     }    if(pic_info.picfileinfo.lfname!=NULL ||pic_info.pname!=NULL || pic_info.picindextbl!=NULL)  {        myfree(SRAMIN,pic_info.picfileinfo.lfname); //释放内存          myfree(SRAMIN,pic_info.pname);    //释放内存          myfree(SRAMIN,pic_info.picindextbl);   //释放内存       }     }

4.总结

 通过对WIFI–ESP8266模块STA模式获取天气信息学习应用，不仅可以了解到STA模式原理，还可以加深对HTTP协议，CJSON格式数据解析使用。
