时间轮很早前就很流行了，在很多优秀开源框架中都有用到，像kafka、netty。也算是现在工程师基本都了解的一个知识储备了。有幸在工作中造过两次轮子，所以今天聊聊时间轮。

时间轮是一种高性能定时器。

时间轮，顾名思义，就是一个基于时间的轮子，轮子划分为多个槽，每个槽代表一个时间跨度，槽的数量*时间跨度等于时间轮可以支持的最大延迟时间。在每个槽上挂载若干同一时间跨度内需要执行的任务。随着时间的流动，每过一个时间跨度，当前位置向前推进一格，触发当前槽挂载的所有定时任务。

定时任务如何找到需要挂载的槽呢，我们可以利用公式来计算：

delay:延迟时间

slotDuration:槽时间跨度

currentSlot:当前推进的槽

例如，我们时间轮精度为1s，当前推进到了第10个槽，新来的延迟10s的任务放在第20个槽上。

在实际应用中，一般单时间轮无法满足需求。例如我们需要秒级的精度，最大延迟可能是10天，那我们时间轮就要至少864000个格子，这就产生了如下几个问题：

1. 占用存储过大
2. 利用率太低，比如我们只有1秒一个任务，而7天若干任务，那大部分时间，整个轮子都是在空转。

所以一般又会有对基本的时间轮做一些改造。一般有两种改造方式，我们依次介绍一下。

第一种改造，对每个任务增加一个round属性，即轮次的属性，只有当前任务的round=0时才会触发执行，如果发现round>0，则只需要对round减一即可。

比如我们一个轮子还是秒级精度，总共3600个槽，即单圈支持1小时的延迟。当我们有一个需要延迟3小时的任务时，我们只需要把任务放到指定槽，并且设置round=3即可。

计算公式如下：

 slot=(delay/slotDuration)%slotSize+tick  round=math.floor((delay/slotDuration)/slotSize)

这样又会产生另外一个问题，即每个槽上的任务数量过多，并且大部分是不需要执行的，只需要进行round-1的任务，又会产生性能问题。

第二种改造，多级时间轮。

我们可以把时间轮分级，n+1层时间轮的槽时间跨度为n层时间轮的一圈的总时间跨度，所以当n层时间轮推进一圈时，n+1层时间轮推进一个槽，并且只有第一层时间轮实际处理定时任务，其余n+1层时间轮转动后，都是把当前槽的任务降级挂载到第n层时间轮上。

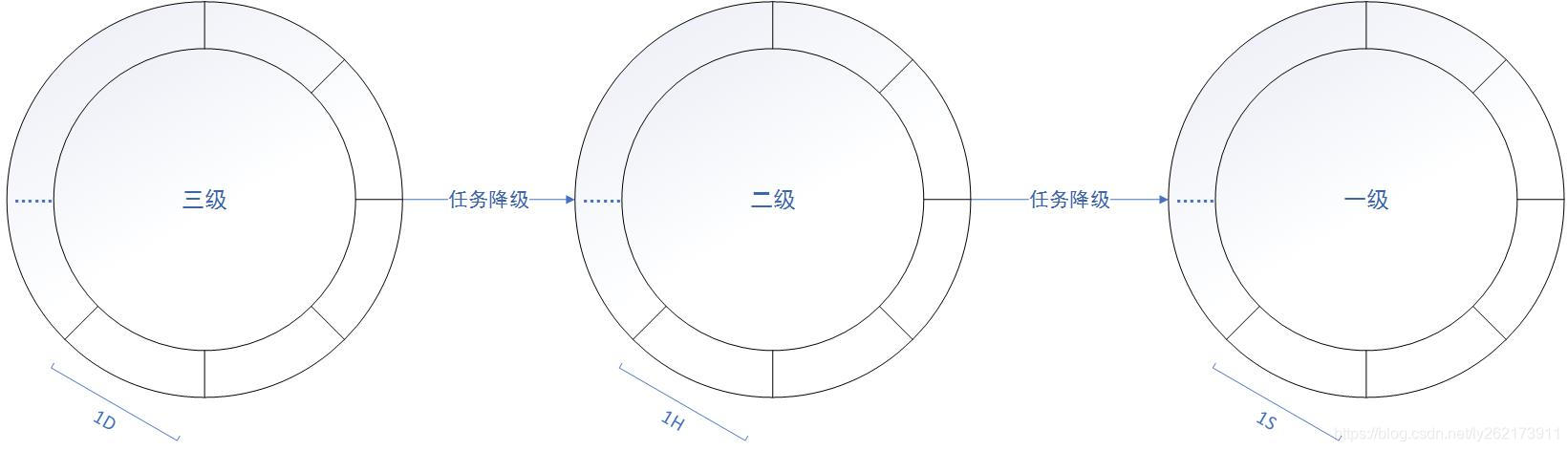

例如，我们如图有三级时间轮，一级时间轮每个槽1秒时间跨度，3600槽，即一圈总时间跨度1小时。二级时间轮每个槽1小时时间跨度，24个槽，即一圈总时间跨度1天。三级时间轮每个槽1天时间跨度，10个槽，即总时间跨度10天。

我们只需要3600+24+10=3634个槽，就可以支持1秒级精度，最大10天的时间延迟，相比于单级时间轮的864000个槽，是很大的优化。

当我们有一个5小时10分钟的定时任务，我们可以很容易看出他应该属于第二个时间轮，按照前面的公式挂载到相应的位置。当一级时间轮推进5圈后，即二级时间轮推进5次后，处理到该定时任务所在的槽，该定时任务只剩下10分钟延迟，再通过公式把该定时任务降级到一级时间轮的指定槽中。

但是也产生了另外一个问题，即n级时间轮推进一圈后，需要等待n+1级时间轮降级后才可以继续推进，如果n+1级时间轮的降级操作很耗时，则会影响n级时间轮的正常推进。

所以一般会采用预热的方式，提前触发n+1级时间轮的降级，解耦多级时间轮之间推进的强关联，保证一级时间轮推进的连续性。预加载方式很多，比如n级时间轮增加round信息，n+1级时间轮推进时处理下一槽，而不处理当前槽；比如不等n级时间轮转一圈后再推进n+1级时间轮，可以在推进一半或某些位置时，提前触发n+1级时间轮的降级；等等。

这样我们就解决了占用内存过大的问题，一般两种模型会结合使用。

对于时间轮空转的问题依旧存在，一般我们还会结合延迟队列来配合时间轮的推进。

一般会把每个使用到的槽都会放到DelayQueue中，然后根据DelayQueue来协助时间轮的推进，防止空推进的情况。

例如，当有延迟500s的任务时，除了挂载到时间轮外，我们还会把其放到DelayQueue中，这样DelayQueue的头结点为延迟500s，如果期间没有小于500s的延迟任务再加进来时，我们只需要等待500s，时间轮推进一次即可。如果有小于500s的定时任务新加进来，我们只需要唤醒DelayQueue，重新计算等待时间即可。

即当有定时任务新增时，如果对应槽为新槽（即新增任务为该槽的第一个任务），在DelayQueue中增加延迟任务，并判断是否为头结点，是的话唤醒DelayQueue重新计算等待时间。

这样我们对于时间轮的改造就完成了。

那么接下来看一下在实际工作中，我们是如何使用的，并且使用到了什么场景。

第一个造轮子场景就是我们最常见的延迟任务。场景是，一大批的数据库执行的任务，每行记录都可以自行设置更新、删除操作，并且可以设置任意的延迟时间。

这个场景就非常适合使用时间轮，首先因为数据量非常大，而一般我们用的DelayQueue的插入、删除时间复杂度都为nlongn，我们的时间精度要求非常高，所以不太适合。如果对每条记录都创建一个定时任务，那更不现实。并且我们是一个微服务架构，产生定时任务的服务与处理定时任务的模块是分开的。

因为当时业务场景，单级时间轮完全可以满足，所以就利用了redis来实现了单级时间轮的功能。

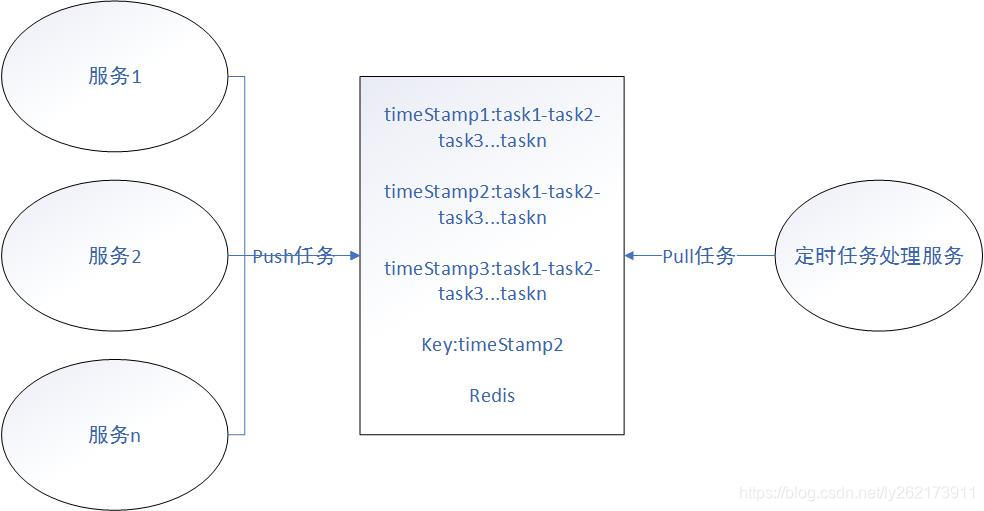

首先，我们在redis中按照时间精度存了若干个key-list结构，key为槽所对应的延迟时间，这里与上面介绍的时间轮不同，这里的时间不是相对延迟时间，而是绝对的时间戳。list就保存了该槽挂载的所有任务，这里为数据库主键与操作类型。

当有新任务产生时，首先计算出实际执行的时间戳，并转换为我们需要的精度，然后利用lpush放到对应key的list里。在我们的定时任务处理服务中，会通过sleep的方式来推进时间轮，每推进一次，根据当前时间l前时间lrange对应key的定时任务，然后执行，最后把key删除。

这会存在可靠性的问题，如果定时任务服务挂了，宕机期间未执行的定时任务都无法再执行了。因此我们还会在redis中保存一个key-value，用来记录已经推进完的key。这样当服务重启时，首先从k/v结构中获取已经推进的位置，然后从该位置连续推进到当前时间戳。正常服务运行时，每推进一次，都会更新一次k/v结构中的值，更新已经推进的位置。

以上是第一个造轮子的场景，利用redis实现了一个简单的一级时间轮。

第二个造轮子的场景是消息队列对于任意延迟消息的支持。

这里我们采用了两级时间轮+多round组合的方式来实现。一级时间轮为1s精度，3600个槽的时间轮，二级时间轮为1h精度，240个槽的时间轮。这样我们就可以支持1s精度，最大10天的任意延迟消息。

时间轮实际保存为一个数组结构，数组每个位置为一个链表，保存所有的任务，通过本地sleep的方式进行推进。

我们以RocketMQ为例，说明如何支持任意延迟消息的。我们知道RocketMQ中接收到一条消息后，通过DispatchServer会将其保存到commitLog与consumeQueue中。我们在其中又加入一个流程，即如果是任意延迟消息类型，会将其保存到DelayLog与DelayLogIndex中。DelayLog按小时存储，每小时内的消息存储到一组文件中，保存实际的消息。DelayLogIndex则保存了消息的索引，即发送的timeStamp、所处DelayLog的offset、与消息的大小size。

一级时间轮上挂载了当前小时所有DelayLogIndex。二级时间轮上，挂载了所有的DelayLog，当然这里只是一个文件引用，不会保存文件内容，否则内存压力会很大。

当有新消息进来时，首先计算出其实际发送的时间戳，判断是否可以直接挂载到一级时间轮上，并且如果该消息为当前消息的第一条消息，则需要将DelayLog挂载到二级时间轮的指定槽上。

每秒一级时间轮推进时，通过DelayLogIndex从DelayLog中获取实际消息内容，重新保存到commitLog与consumeQueue中，这样消费者就可以消费到了数据。

每一个小时二级时间轮推进时，要获取当前槽处的DelayLog，将其对应的DelayLogIndex全部挂载到一级时间轮上。

因为有多级时间轮推进的问题，所以一般也都会采用预加载的方式。哪种方案都可以采用。

这里我们同样面临第一个场景的问题，可靠性。如果服务端宕机，如何恢复数据。这个就不像第一个任务那么简单，只需要记录已经推进完哪个slot即可，因为数据库操作我们可以做到幂等，而这里我们需要保证消息的不丢不重。

所以，我们不仅需要记录当前已经推进slot，还需要记录推进到当前slot挂载的任务链表的哪个位置。这就需要恢复数据的稳定性，即数据恢复后，链表与最原始链表一致。所以我们在挂载数据时，需要按照消息到达服务端先后顺序进行排序，并且每处理一条消息，要记录一下该消息的位置。在启动恢复时，就可以根据该位置只处理其后的消息，这样，我们就可以保证消息在时间轮上不重不丢。

这样结束了吗？我们继续看一个问题，我们算一条索引30B，一级时间轮有3600个槽，两个round，一共是7200个槽。10GB内存平均每个槽可以存储多少条索引？（10*1024*1024*1024）/（30*7200）=49710。也就是说我们最大能支持的QPS只有不到5W，这也太低了。怎么解决这个问题？

我们提出一种文件倒排链表的组织结构，每个DelayLogIndex增加一个前置索引preIndex，把每秒钟的延迟消息按照时间上的倒叙串成链表，即链表头为当前秒的最后一条消息的DelayLogIndex，其preIndex指向前一条消息。这样我们只需要一级时间轮上保存链表头即可。当推进到某个槽时，我们通过链表头可以倒叙遍历找到该秒的所有DelayLogIndex。如此解决了内存问题。

但是又会引入另一个问题，如果遍历链表耗时很长，那么每次推进就会产生延迟。所以我们依旧需要预加载，即对当前推进槽后的n个槽提前触发遍历，把所有数据加载到一级时间轮上，保证了推进的连续性。

以上是第二个造轮子的场景。

对于时间轮的一些实现细节，在kafka和netty中都有最佳实践，不过kafka中是结合DelayQueue来做推进，避免了空推进的场景。而netty中采用了修正时间的sleep的方式进行推进，有兴趣可以阅读源码。
