实行步骤

  1. 首先研究、分析和审查数据流图。
  2. 然后根据数据流图决定数据的类型。数据处理问题典型的类型有两种：变换型和事务型。
  3. 针对两种不同的类型分别进行分析和处理。

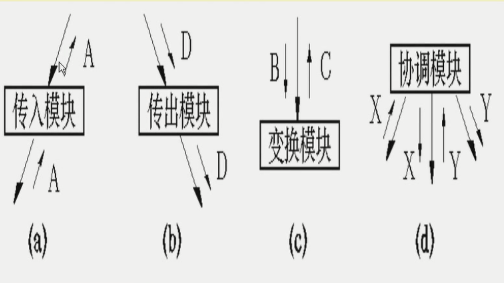

系统结构图中的模块

【软工视频】结构化设计方法郭静静--廊坊师范学院信息技术提高班十六期-

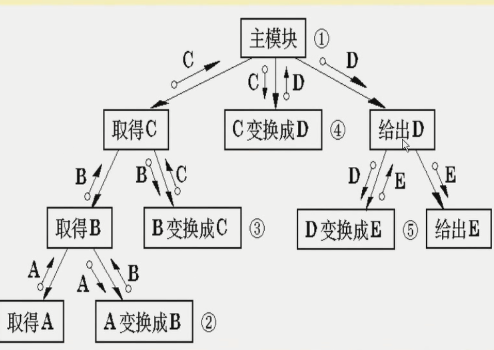

变换型系统结构图

处理问题的工作过程大致分为三步：

【软工视频】结构化设计方法郭静静--廊坊师范学院信息技术提高班十六期-

【软工视频】结构化设计方法郭静静--廊坊师范学院信息技术提高班十六期-

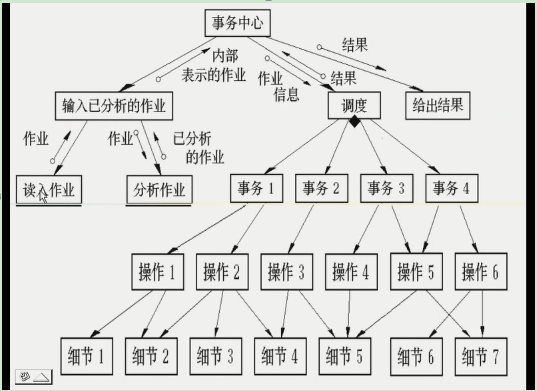

 事务型系统结构图

它接受一项事物，根据事务的特点和性质，选择分派一个适合的处理单元，然后给出结果。

【软工视频】结构化设计方法郭静静--廊坊师范学院信息技术提高班十六期-

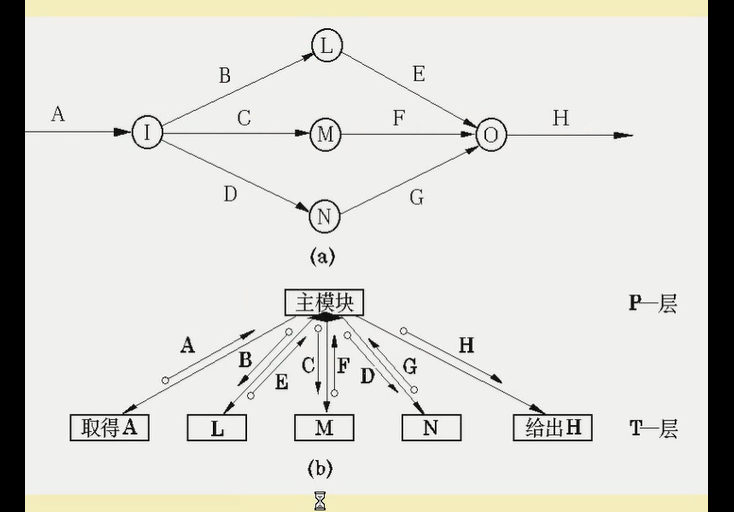

变换分析

步骤：

  1. 重画数据流图；
  2. 区分有效输入，有效输出和中心变换部分；
  3. 进行一级分解，设计上层模块；
  4. 进行二级分解，设计输入、输出和中心变换部分的中、下层模块。

【软工视频】结构化设计方法郭静静--廊坊师范学院信息技术提高班十六期-

注意点：

  1. 在选择模块设计的次序时，必须对一个模块的全部直接下属模块都设计完成。
  2. 在设计下层模块时，应考虑模块的耦合和内聚问题。
  3. 使用“黑箱”技术：在设计当前模块时，先把这个模块的所有下层模块都定义成“黑箱”。
  4. 在模块划分时，一个模块的直接下属模块一般在5个左右。
  5. 如果出现了以下情况，就停止模块的功能分解：
  •    当模块不能再细分为明显的子任务时；
  •    当分解成用户提供的模块或程序库的子程序时；
  •    当模块的界面是输入/输出设备传送的信息时；
  •    当模块不宜再分解得过小时。

事务分析

步骤：与变换分析一样，事务分析也是从分析数据流图开始，自顶向下，逐步分解，建立系统的结构图。

  1. 识别事务源
  2. 规定适当的事务型结构
  3. 识别各种食物和他们定义的操作
  4. 注意利用公用模块
  5. 对每一事物，或对联系紧密的一组事务，建立一个事务处理模块
  6. 对事务处理模块规定他们全部的下属模块
  7. 对操作模块规定他们的全部细节模块。

【软工视频】结构化设计方法郭静静--廊坊师范学院信息技术提高班十六期-
