前言

前面我已经写过一些有关TLS1.3协议的文章，主要是从理论出发去了解TLS1.3协议，为了更加深入的理解TLS1.3协议，我将尝试去实现它，目前有部分站点已经开始支持TLS1.3，我们可以利用这些站点来进行测试代码是否成功实现TLS1.3的部分结构，我现在主要实现了ClientHello的整体结构和部分扩展，但是在进行测试的时候不尽如人意，我们先来看一下测试情况。

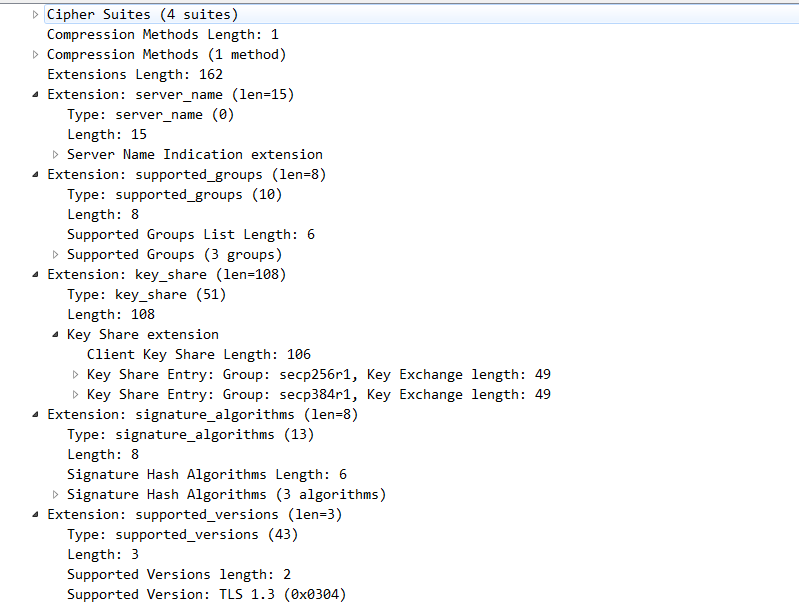

• 测试站点www.github.com

我们发现服务器并没有回应，具体原因我还没有找到。

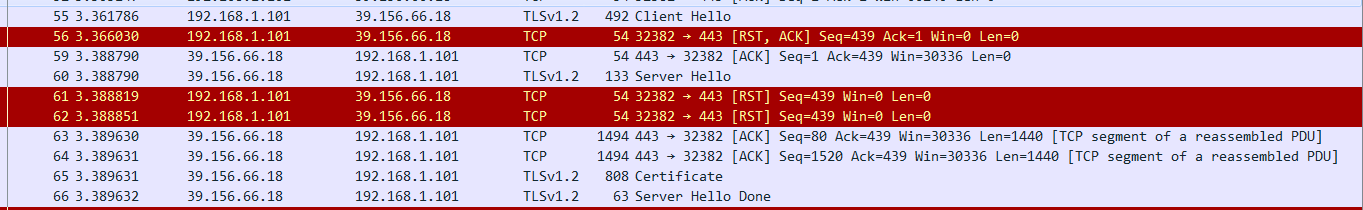

• 添加TLS1.2cipherSuites测试www.baidu.com

服务器发送回了ServerHello和Certificate以及ServerHelloDone消息可以说明整体结构编写没有问题，可能还存在一些不符合协议的错误，我会及时更新改正后的实现到博客，下面我们先来看一下整体结构的实现。

TLS1.3实现-整体架构

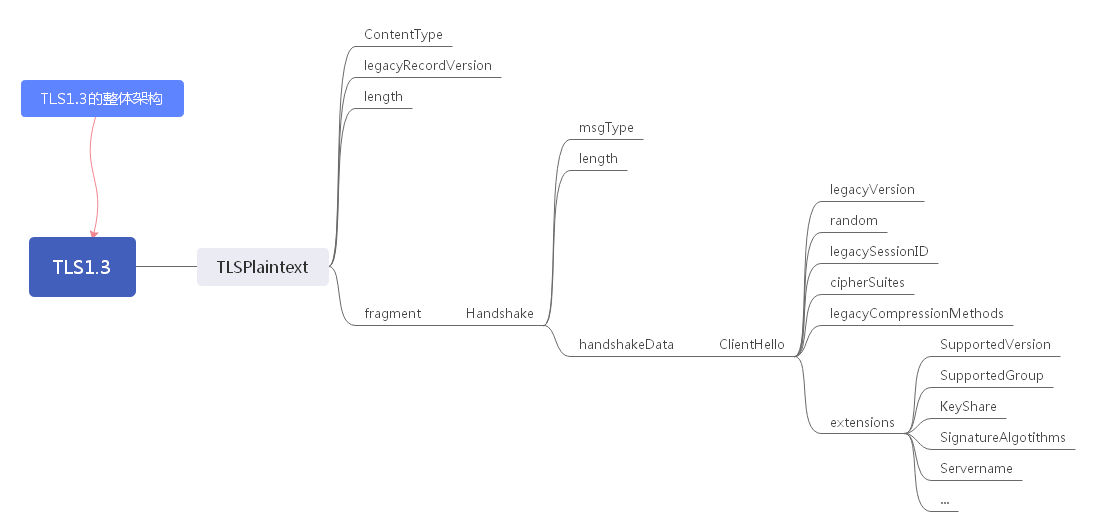

下面给出我实现的整体架构

通过这张图就可以清晰的了解到TLS1.3实现的基本流程，首先是实现ClientHello的结构以及里面包含的扩展，然后实现handshake的整体结构，获取ClientHello的数据放入handshakeData中，之后实现TLSPlaintext的结构，获取handshake的数据放入fragment字段，最后封装数据采用大端字节编码，将数据发送给服务器，其中TLSPlaintext属于Record层，它会把数据分割成可处理的块，每个块的大小不能超过2^14字节。

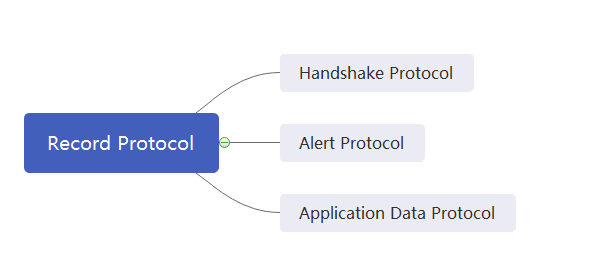

协议之间的关系

TLS1.3 包含一系列子协议，如 Record Protocol、Handshake Protocol 、Alert Protocol 、ApplicationData Protocol 等

三者的关系如图：

接口

 type Serializable interface {  GetSize()   int  Serialize()  []byte  SerializeInto([]byte) }

这是实现的一个用于序列化数据的接口，所有字段都需要实现这三个方法。

ClientHello

前面已经提到过，ClientHello的数据返回给handshakeData

整体结构代码

 type ClientHello struct {  legacyVersion    ProtocolVersion  random      ClientRandom  legacySessionID    legacySessionId  cipherSuites    CipherSuites  legacyCompressionMethods legacyCompressionMethods  extensions     Extensions }

其中每个字段都需要重新定义结构体，并且要实现接口中的方法用于序列化和组织数据。

 type ClientRandom struct {  gmt_unix_time  uint32  random_bytes   []byte }  func NewClientRandom()ClientRandom{   var random = ClientRandom{   gmt_unix_time: uint32(time.Now().Unix()),   random_bytes: make([]byte,28),  }  rand.Read(random.random_bytes)   return random }  func (random ClientRandom) GetSize() int {  return 32 }  func (random ClientRandom) SerializeInto(buf []byte) {  binary.BigEndian.PutUint32(buf[0:4], random.gmt_unix_time)  copy(buf[4:31],random.random_bytes) }  func (random ClientRandom) Serialize() []byte {  obj := make([]byte,random.GetSize())  random.SerializeInto(obj)  return obj }

random是32字节的随机数，前4个字节用于显示当前的unix时间，uint32是表示占32位的无符号整数，所以正好是4字节。以此为例说一下三个方法的含义：

• GetSize：主要功能是返回当前字段所占的字节数
• Serialize：将序列化为byte类型的字段数据返回
• SerializeInto：主要功能是序列化数据为字节类型，本例中的binary.BigEndian.PutUint32()是将uint型数据转换成byte类型。

ClientHello中其他字段的实现方式与其类似，就不再赘述了，主要是搞清楚数据的结构以及所占的字节数，我建议大家用wireshark截取包之后参照里面的字段大小，这样更加准确、快捷。

New结构体的代码

 func NewClientHello(cp []CipherSuite,exts ...Extension) ClientHello{  var NewRandom ClientRandom  NewRandom = NewClientRandom()  //rand_bytes := make([]byte,32)  //rand.Read(rand_bytes)  return ClientHello{   legacyVersion:     TLS12,   random:       NewRandom,   legacySessionID:    NewlegacySessionId(nil),   cipherSuites:     NewCipherSuites(cp),   legacyCompressionMethods:  NewlegacyCompressionMethods([]legacyCompressionMethod{0}),   extensions:      NewExtensions(exts...),  } }

legacyVersion设置为0x0303，是为了兼容版本，除此之外还有legacySessionID、legacyCompressionMethods都是为了兼容其他版本。

cipherSuites是Client所支持的密码套件

 const (   CIPHER_SUITE_UNKNOWN         CipherSuite = 0x0000  TLS_AES_128_GCM_SHA256       CipherSuite = 0x1301  TLS_AES_256_GCM_SHA384       CipherSuite = 0x1302  TLS_CHACHA20_POLY1305_SHA256 CipherSuite = 0x1303  TLS_AES_128_CCM_SHA256       CipherSuite = 0x1304  TLS_AES_256_CCM_8_SHA256     CipherSuite = 0x1305 )

组织结构体数据

 func (hello ClientHello) GetSerialization() NestedSerializable {  return NewNestedSerializable([]Serializable{   hello.legacyVersion,   hello.random,   hello.legacySessionID,   hello.cipherSuites,   hello.legacyCompressionMethods,   hello.extensions,  }) }

主要是通过对每个字段的联合组织，然后将它们放到一个数组中去，组织成一个整体的数据。

Extensions

Extension

 type Extension struct {  extensionType  ExtensionType  length    ExtensionSize  extensionData  Serializable }  func NewExtension(ext_type ExtensionType,ext_data Serializable) Extension {  length := ext_data.GetSize()   return Extension{   extensionType: ext_type,   length:   ExtensionSize(length),   extensionData: ext_data,  } }

其中extensionData我采用了接口类型，所以其它扩展也需要组织数据，即每一个字段都要实现前面提到的三个方法。

extensions

 type Extensions struct {  length   uint16  Extensions  []Extension }  func NewExtensions(exts ...Extension)Extensions{  l := 0  for _,ext := range exts{   l += ext.GetSize()  }  return Extensions{   uint16(l),   exts,  } }

请注意lenth指的是字段Extensions的长度，而不是length和Extensions的长度和。

转成byte

 func (ext Extensions) SerializeInto(buf []byte) {  binary.BigEndian.PutUint16(buf[0:2],ext.length)   var start int = 2    for _,ext := range ext.Extensions {   var end int = start + ext.GetSize()    copy(buf[start:end],ext.Serialize())    start = end  }  }

我们要遍历数组中的所有extension然后把它们转换成byte

其它的我就不详细说了，实现过程都是类似的，要特别注意的就是字段的长度要搞清楚，再下手。

SupportedGroup

这个扩展实现起来比较简单，主要难点就是对里面数组的处理，也就是NamedGroups

 type SupportedGroup struct {  length SgSize  Group NamedGroups }  func NewSupportedGroup(group NamedGroups) SupportedGroup {  l := NewSgSize(group.GetSize())  return SupportedGroup{   length: l,   Group: group,  } }

因为它需要实现三个方法，所以需要重新定义，不然只需要给出一个数组就可以了如下：

 type SupportedGroup struct {  length SgSize  Group []NamedGroup }

扩展中要有生成对应扩展的函数：

 func NewSupportedGroupExtension(group []NamedGroup) Extension {  sg := NewNamedGroups(group)  ssg := NewSupportedGroup(sg)   return NewExtension(supported_groups ,ssg.GetSerializetion()) }

首先生成NamedGroups，然后用其生成SupportedGroup，最后调用NewExtension函数生成新的Extension。

KeyShare

TLS1.3主要的扩展之一KeyShare，它里面的生成的公钥对应于SupportedGroup中的曲线，本文实现的主要是椭圆曲线：P-256、P-384 、P-521。

 type KeyShare struct {  length KsSize  shares KeyShareEntrys }  func NewKeyShare(share KeyShareEntrys)KeyShare {  l := 0  l = share.GetSize()  return KeyShare{   length: KsSize(l),   shares: share,  } }

最主要的部分是KeyShareEntry

 type KeyShareEntry struct {  group   NamedGroup  length   uint16  keyExchange []byte }  func NewKeyShareEntry(group NamedGroup) (KeyShareEntry,[]byte) {  var curve elliptic.Curve  switch group {  case Secp256r1:   curve = elliptic.P256()   break  case Secp384r1:   curve = elliptic.P384()   break  case Secp521r1:   curve = elliptic.P521()   break    }   priv, x, y, err := elliptic.GenerateKey(curve,rand.Reader)  if err != nil {   panic(err)  }   nu := NewUncompressedPointRepresentation(x.Bytes(),y.Bytes())   ks := KeyShareEntry{   group:   group,   length:   uint16(nu.GetSize()),   keyExchange: nu.Serialize(),  }   return ks,priv  }

这个结构我是参考别人实现的过程实现的，主要的功能就是生成对应曲线的公钥并返回。

其中的UncompressedPointRepresentation结构如下：

 type UncompressedPointRepresentation struct {  legacyForm uint8  X   []byte  Y   []byte }  func NewUncompressedPointRepresentation(x,y []byte) UncompressedPointRepresentation {  return UncompressedPointRepresentation{   legacyForm: 4,   X:   x,   Y:   y,  } }

我在前一篇博客里面对应的也有详细的介绍。

其它的扩展实现过程与这两个比较相似，参考实现即可。

Handshake

结构

handshakeData是接口类型，其中的值对应ClientHello的值，而且它的值又对应TLSPlaintext的值，所以其实现结构也与ClientHello类似。

 type Handshake struct {  msgType   HandshakeType  length    HandshakeSize  handshakeData Serializable }  func NewHandshake(msg_type HandshakeType,data Serializable)Handshake{  size := NewHandshakeSize(data.GetSize())  return Handshake{   msgType:  msg_type,   length:   size,   handshakeData: data,  } }

handshakeSize

值得强调的是，handshakeSize的大小是3个字节24位，因为handshakeData是接口类型，所以可以返回数据的长度，是int类型的，需要转换成字节类型存储在handshakeSize中，所以需要进行位运算转换成byte。

 type HandshakeSize [3]byte  func NewHandshakeSize(num int)HandshakeSize {  return [3]byte{   uint8(num >> 16),   uint8(num >> 8),   uint8(num)} }

TLSPlaintext

结构

handshake中的数据封装到字段fragment中，然后打包传输到服务器，我们来看一下它的结构：

 type TLSPlaintext struct {  ContentType   ContentType  legacyRecordVersion ProtocolVersion  length    ContentSize  fragment   Serializable }  func NewTLSPlaintext(contentType ContentType,fragment Serializable)TLSPlaintext{  length := NewContentSize(fragment.GetSize())  return TLSPlaintext{   ContentType:   contentType,   legacyRecordVersion: TLS12,   length:     length,   fragment:    fragment,  } }

其中的legacyRecordVersion字段有好几张中说法，有的说设置成0x0301，有的说设置成0x0303兼容版本，具体我还没搞明白。

ContentSize

 type ContentSize [2]byte  func NewContentSize(num int) ContentSize {  var ret [2]byte   binary.BigEndian.PutUint16(ret[0:2], uint16(num))   return ret }

类比handshakeSize，同样要进行类型的转换。

小结

这样就基本实现了ClientHello的整体结构，编码成大端字节发送给服务器就可以了，就是将组合成的TLSPlaintext数据编码发送即可，我们来看一下实现代码：

 func firstClientHello(){   fmt.Println("正在发送ClientHello")  //extension  servername := tls.NewServerNameListExtension([]tls.ServerName{"baidu.com"})  supportedVersion := tls.NewSupportedVersionsExtension([]tls.ProtocolVersion{   tls.TLS13,   tls.TLS12,   tls.TLS11,   tls.TLS10,   })  supportedGroup := tls.NewSupportedGroupExtension([]tls.NamedGroup{   tls.Secp256r1,   tls.Secp384r1,   tls.Secp521r1})  keyshare := tls.NewKeyShareExtension([]tls.NamedGroup{   tls.Secp256r1,   tls.Secp384r1,   tls.Secp521r1})  signaturealgorithms := tls.NewSignatureAlgorithmsExtension([]tls.SignatureScheme{   tls.Ecdsa_secp256r1_sha256,   tls.Ecdsa_secp384r1_sha384,   tls.Ecdsa_secp521r1_sha512})   //body  ClientHelloBody := tls.NewClientHello([]tls.CipherSuite{   tls.TLS_AES_128_GCM_SHA256,   tls.TLS_AES_128_CCM_SHA256,   tls.TLS_AES_256_GCM_SHA384,   tls.TLS_AES_256_CCM_8_SHA256,   tls.TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256 ,   tls.TLS_CHACHA20_POLY1305_SHA256,   tls.TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256,   tls.TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA,   tls.TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA384,   tls.TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384,   tls.TLS_RSA_WITH_AES_256_CBC_SHA},supportedVersion,signaturealgorithms,servername,supportedGroup,keyshare)  ClientHandshake := tls.NewHandshake(tls.HandshakeTypeClientHello,ClientHelloBody.GetSerialization())  ClientHandshakeMessage := tls.NewTLSPlaintext(tls.RecordTypeHandshake,ClientHandshake.GetSerialization())   getConnect("tcp","www.baidu.com:443",ClientHandshakeMessage.GetSerialization().Serialize())   fmt.Println("发送成功！")  }

有关TLS数据结构的实现

• 基本数字类型是无符号字节，所有较大的数字数据类型均由固定长度的一系列字节组成。
• 均以网络字节（大端）顺序存储
• 存在一些定长数组、可变长数组、枚举类型等数据结构

枚举类型

    enum {           client_hello(1),           server_hello(2),           new_session_ticket(4),           end_of_early_data(5),           encrypted_extensions(8),           certificate(11),           certificate_request(13),           certificate_verify(15),           finished(20),           key_update(24),           message_hash(254),           (255)       } HandshakeType;

在golang中可以写成

 type HandshakeType uint8 const (  HandshakeTypeClientHello         HandshakeType = 1  HandshakeTypeServerHello         HandshakeType = 2  HandshakeTypeNewSessionTicket    HandshakeType = 4  HandshakeTypeEndOfEarlyData      HandshakeType = 5  HandshakeTypeHelloRetryRequest   HandshakeType = 6  HandshakeTypeEncryptedExtensions HandshakeType = 8  HandshakeTypeCertificate         HandshakeType = 11  HandshakeTypeCertificateRequest  HandshakeType = 13  HandshakeTypeCertificateVerify   HandshakeType = 15  HandshakeTypeServerConfiguration HandshakeType = 17  HandshakeTypeFinished            HandshakeType = 20  HandshakeTypeKeyUpdate           HandshakeType = 24  HandshakeTypeMessageHash         HandshakeType = 254 )

其它的枚举像：ExtensionType、ContentType等都与其类似。

可变长数组类型

  CipherSuite cipher_suites<2..2^16-2>; uint8 CipherSuite[2];

这种数据类型包含两部分，head+body，也可以理解为head是body的长度，而body就是存储的数据，在golang中我们可以表示成：

 type CipherSuites struct {  length   uint16  ciphersuites []CipherSuite } type CipherSuite uint16

因为head是2所以占两个字节也就是16位，又因为是无符号的类型，所以我们可以用uint16来表示。它这个可变长的意思就是里面可能存在多个CipherSuites。

定长数组

 opaque Random[32]

表示Random类型占用了32个字节，其中opaque表示不透明的数据结构，可以理解为byte数组。

在golang中实现如下：

 type ClientRandom [32]byte

但是考虑到random的结构包括unix时间所以结构是：

 type ClientRandom struct {  gmt_unix_time  uint32  random_bytes   []byte }

其中的random_bytes为28个字节长度。

还有一些其他的数据结构，请大家自行解决吧。

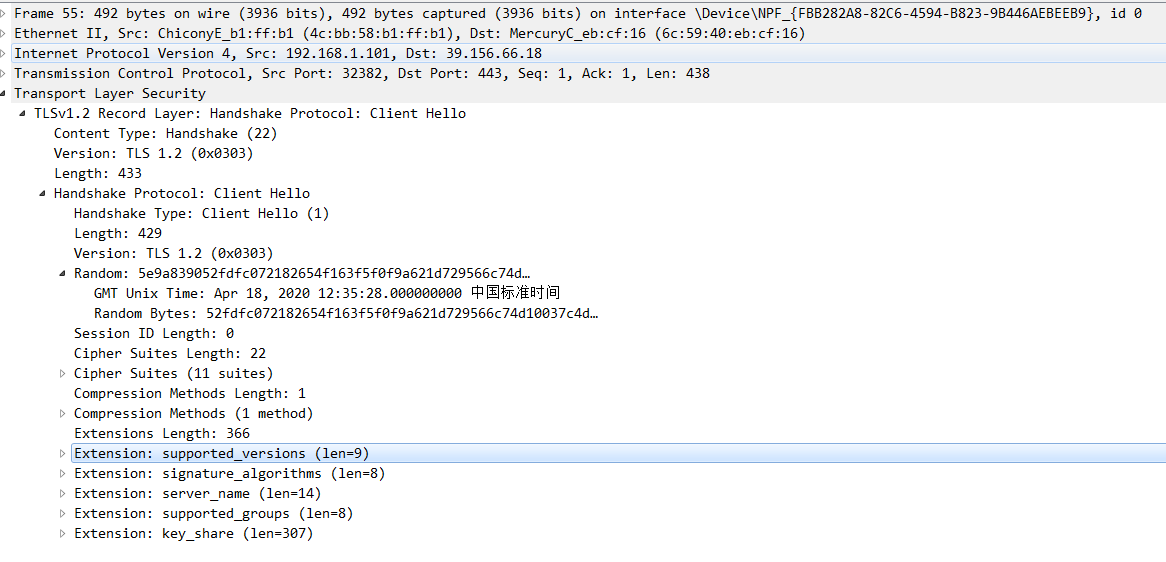

wireshark截取包

最后我们来看一下，我发送出去的包的样子吧！
