MVC 架构模式

在 UI 相关的开发领域，通过控制实现模型与视图解耦

M 模型：实体、业务逻辑

V 视图：用户接口（Web、桌面、移动端）

C 控制器：Servlet、Action、Controller

MVC 架构模式相关的：MVVM（移动端、Vue、React）

问题域（通用的，与语言无关，都需要面对的）

 MVC / MVVM ： 模型与视图的解耦

ORM – OOP ：语言 & RDBMS 之间的映射

IoC / DI ： 依赖注入

 Java EE 技术规范中 Web 相关技术

 Servlet ： 通过继承 HttpServlet定义大量的 Servlet

JSP/JSTL

Filter：对特定路径的请求执行前置或后置的过滤（加入功能）

Listener： 对应用程序（全局）、用户会话、HTTP 请求的生命周期或特定时刻进行监听，注册回调函数

启动顺序:

  Filter 早于 Servlet

关于 Filter 和Listener的具体作用：（接下来用代码演示）

工程目录：

AuthFilter.java

 package com.newer.mvc.web.filter;  import java.io.IOException;  import javax.servlet.Filter; import javax.servlet.FilterChain; import javax.servlet.FilterConfig; import javax.servlet.ServletException; import javax.servlet.ServletRequest; import javax.servlet.ServletResponse; import javax.servlet.annotation.WebFilter; import javax.servlet.http.HttpServletRequest;  /**  * Servlet Filter implementation class AuthListener  */ @WebFilter(value = {"/admin/*","/api/*","/other"}) public class AuthFilter implements Filter {      /**      * Default constructor.       */     public AuthFilter() {         System.out.println("AuthListener 创建");     }   /**   * @see Filter#destroy()   */  public void destroy() {   // TODO Auto-generated method stub  }   /**   * @see Filter#doFilter(ServletRequest, ServletResponse, FilterChain)   */  public void doFilter(ServletRequest request, ServletResponse response, FilterChain chain) throws IOException, ServletException {         HttpServletRequest req=(HttpServletRequest) request;       System.out.println("鉴权"+req.getRequestURI());   chain.doFilter(request, response);  }   /**   * @see Filter#init(FilterConfig)   */  public void init(FilterConfig fConfig) throws ServletException {   // TODO Auto-generated method stub  }  }

EncodingFilter.java

 package com.newer.mvc.web.filter;  import java.io.IOException; import javax.servlet.Filter; import javax.servlet.FilterChain; import javax.servlet.FilterConfig; import javax.servlet.ServletException; import javax.servlet.ServletRequest; import javax.servlet.ServletResponse; import javax.servlet.annotation.WebFilter; import javax.servlet.http.HttpServletRequest; import javax.servlet.http.HttpServletResponse;  /**  * 过滤器  */ @WebFilter("/*") public class EncodingFilter implements Filter {      /**      * Default constructor.       */     public EncodingFilter() {         System.out.println("创建EncodingFilter");     }   /**   * @see Filter#destroy()   */  public void destroy() {   // TODO Auto-generated method stub  }   /**   * @see Filter#doFilter(ServletRequest, ServletResponse, FilterChain)   */  public void doFilter(    ServletRequest request,     ServletResponse response,     FilterChain chain) throws IOException, ServletException {    //  执行前 //  应用场景：编码设置，鉴权，图片加水印。。。   HttpServletRequest req=(HttpServletRequest) request;   HttpServletResponse res=(HttpServletResponse) response;      req.setCharacterEncoding("UTF-8");   res.setCharacterEncoding("UTF-8");      String path=req.getRequestURI();   System.out.println("EncodingFilter doFilter:"+path);      if(path.equals("/mvc/admin")) { //   鉴权    System.out.println("需要鉴权");   }    //  执行后续的正常流程      chain.doFilter(request, response);    //  执行后 //  如果是图片   if(res.getContentType().equals("image/*")){    System.out.println("加水印");   }  }   /**   * @see Filter#init(FilterConfig)   */  public void init(FilterConfig fConfig) throws ServletException {    System.out.println("EncodingFilter 初始化。。。。。。");  }  }

AppContextListener.java

 package com.newer.mvc.web.listener;  import javax.servlet.ServletContextEvent; import javax.servlet.ServletContextListener; import javax.servlet.annotation.WebListener;  /**  * 监听器  * 不是你去调用的  * 该监听器关注的事件发生时，回调特定的方法  *   * @author Admin  *  */ @WebListener public class AppContextListener implements ServletContextListener {      /**      * Default constructor.       */     public AppContextListener() {        System.out.println("ServletContextListener 创建");     }   /**      * @see ServletContextListener#contextDestroyed(ServletContextEvent)      */     public void contextDestroyed(ServletContextEvent sce)  {        System.out.println("ServletContextListener 准备销毁。。。");       System.out.println("ServletContextListener 释放资源，如关闭数据库的连接池，");       System.out.println("ServletContextListener 销毁完毕。。。");     }   /**      * @see ServletContextListener#contextInitialized(ServletContextEvent)      */     public void contextInitialized(ServletContextEvent sce)  {        System.out.println("ServletContextListener 初始化。。。");       System.out.println("ServletContextListener 加载资源，如创建数据库的连接池，装配依赖的资源");     }   }

RequestListener.java

 package com.newer.mvc.web.listener;  import javax.servlet.ServletRequestEvent; import javax.servlet.ServletRequestListener; import javax.servlet.annotation.WebListener; import javax.servlet.http.HttpServletRequest;  /**  *监听一个Http请求的生命周期  *  */ @WebListener public class RequestListener implements ServletRequestListener {      /**      * Default constructor.       */     public RequestListener() {        System.out.println("RequestListener");     }   /**      * @see ServletRequestListener#requestDestroyed(ServletRequestEvent)      */     public void requestDestroyed(ServletRequestEvent sre)  {       HttpServletRequest req=(HttpServletRequest) sre.getServletRequest();      System.out.printf("RequestListener:销毁为%s使用过的数据库连接n",req.getRequestURI());     }   /**      * @see ServletRequestListener#requestInitialized(ServletRequestEvent)      */     public void requestInitialized(ServletRequestEvent sre)  {               HttpServletRequest req=(HttpServletRequest) sre.getServletRequest();      System.out.printf("RequestListener:为%s从数据库连接池 创建一个数据库连接n",req.getRequestURI());     }   }

程序运行后，控制台输出为：

 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: Server.服务器版本:     Apache Tomcat/9.0.34 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: 服务器构建:            Apr 3 2020 12:02:52 UTC 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: 服务器版本号(：9.0.34.0 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: OS Name:               Windows 10 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: OS.版本:               10.0 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: 架构:                  amd64 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: Java 环境变量:         C:Program FilesJavajdk-14 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: JVM 版本:              14+36-1461 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: JVM.供应商:            Oracle Corporation 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: CATALINA_BASE：[D:springbootproject.metadata.pluginsorg.eclipse.wst.server.coretmp0] 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: CATALINA_HOME:         D:Spring Bootapache-tomcat-9.0.34 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: 命令行参数：[-Dcatalina.base=D:springbootproject.metadata.pluginsorg.eclipse.wst.server.coretmp0] 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: 命令行参数：[-Dcatalina.home=D:Spring Bootapache-tomcat-9.0.34] 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: 命令行参数：[-Dwtp.deploy=D:springbootproject.metadata.pluginsorg.eclipse.wst.server.coretmp0wtpwebapps] 4月 17, 2020 5:25:56 下午 org.apache.catalina.startup.VersionLoggerListener log 信息: 命令行参数：[-Dfile.encoding=UTF-8] 4月 17, 2020 5:25:56 下午 org.apache.catalina.core.AprLifecycleListener lifecycleEvent 信息: The APR based Apache Tomcat Native library which allows optimal performance in production environments was not found on the java.library.path: [C:Program FilesJavajdk-14bin;C:WINDOWSSunJavabin;C:WINDOWSsystem32;C:WINDOWS;C:/Program Files/Java/jdk-14/bin/server;C:/Program Files/Java/jdk-14/bin;C:Program FilesJavajdk-14bin;C:Program FilesJavajdk1.8.0_131bin;C:WINDOWSsystem32;C:WINDOWS;C:WINDOWSSystem32Wbem;C:WINDOWSSystem32WindowsPowerShellv1.0;D:mysqlmysql-8.0.18-winx64bin;C:WINDOWSSystem32OpenSSH;C:UsersAdmin;C:Program FilesMySQLMySQL Server 6.0bin;C:Program Filesnodejs;C:UsersAdminAppDataLocalMicrosoftWindowsApps;;C:UsersAdminAppDataRoamingnpm;D:Spring Bootsts-4.5.1.RELEASEsts-4.5.1.RELEASE;;.] 4月 17, 2020 5:25:57 下午 org.apache.coyote.AbstractProtocol init 信息: 初始化协议处理器 ["http-nio-8080"] 4月 17, 2020 5:25:57 下午 org.apache.catalina.startup.Catalina load 信息: 服务器在[1,382]毫秒内初始化 4月 17, 2020 5:25:57 下午 org.apache.catalina.core.StandardService startInternal 信息: Starting service [Catalina] 4月 17, 2020 5:25:57 下午 org.apache.catalina.core.StandardEngine startInternal 信息: 正在启动 Servlet 引擎：[Apache Tomcat/9.0.34] ServletContextListener 创建 RequestListener ServletContextListener 初始化。。。 ServletContextListener 加载资源，如创建数据库的连接池，装配依赖的资源 AuthListener 创建 创建EncodingFilter EncodingFilter 初始化。。。。。。 DispatcherServlet 4月 17, 2020 5:25:58 下午 org.apache.coyote.AbstractProtocol start 信息: 开始协议处理句柄["http-nio-8080"] 4月 17, 2020 5:25:58 下午 org.apache.catalina.startup.Catalina start 信息: Server startup in [899] milliseconds RequestListener:为/mvc/从数据库连接池 创建一个数据库连接 EncodingFilter doFilter:/mvc/ GET:/mvc/ RequestListener:销毁为/mvc/使用过的数据库连接 RequestListener:为/mvc/staff从数据库连接池 创建一个数据库连接 EncodingFilter doFilter:/mvc/staff staff GET:/mvc/staff RequestListener:销毁为/mvc/staff使用过的数据库连接 RequestListener:为/mvc/dept从数据库连接池 创建一个数据库连接 EncodingFilter doFilter:/mvc/dept dept GET:/mvc/dept RequestListener:销毁为/mvc/dept使用过的数据库连接 RequestListener:为/mvc/other从数据库连接池 创建一个数据库连接 鉴权/mvc/other EncodingFilter doFilter:/mvc/other GET:/mvc/other RequestListener:销毁为/mvc/other使用过的数据库连接

以上就是  Filter 和Listener的具体作用。

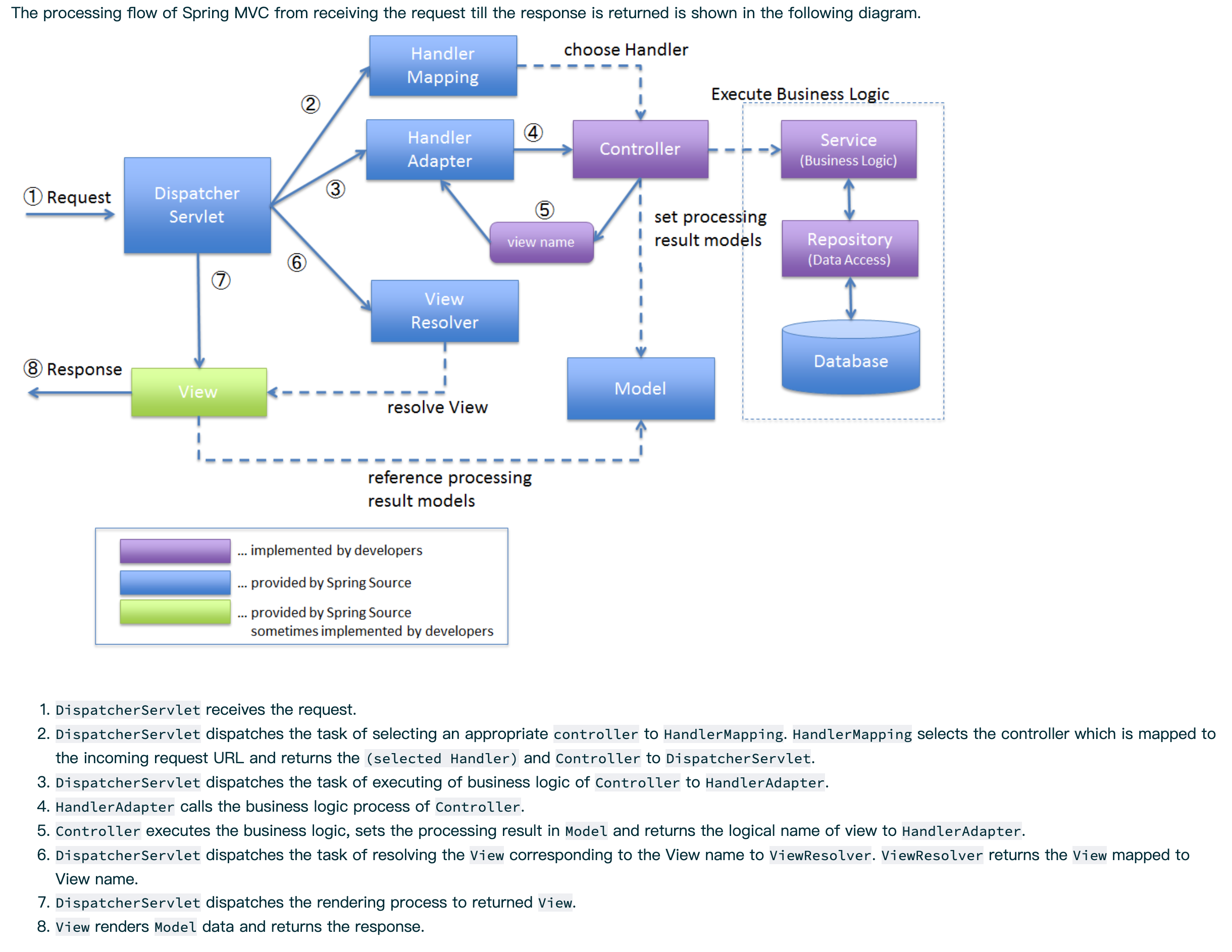

Spring MVC

DispatcherServlet（分发器）： 拦截所有请求

HandlerMapping：映射请求 url 到控制器中的特定方法名

ViewResolver：解析控制器返回的视图名

ViewResolver：根据视图类型具体视图分发

DispatcherServlet： 返回特定视图



Handler：处理一个 HTTP 请求（HTTP 方法加 URL）的控制器中的特定方法

HandlerInterceptor：把 HTTP 请求头中数据拦截封装成了控制器方法中的请求参数、路径参数、或是对象

两种创建和注册DispatcherServlet的方式：

 // 创建和注册 DispatcherServlet DispatcherServlet servlet = new DispatcherServlet(ac); ServletRegistration.Dynamic registration = servletCxt.addServlet("app", servlet);  // 预实例化和初始化 registration.setLoadOnStartup(1); // 路径映射：接收 `*` 所有请求 registration.addMapping("/app/*");

 <!-- 创建和注册 DispatcherServlet --> <servlet>     <servlet-name>app</servlet-name>     <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>     <init-param>         <param-name>contextConfigLocation</param-name>         <param-value></param-value>     </init-param>     <load-on-startup>1</load-on-startup> </servlet>  <servlet-mapping>     <servlet-name>app</servlet-name>     <url-pattern>/app/*</url-pattern> </servlet-mapping>

 Spring Web MVC 启动过程

为了更好的了解  Spring Web MVC 启动过程，接下来用代码进行演示：

工程目录：

pom.xml(工程所需的依赖)

 <?xml version="1.0" encoding="UTF-8"?> <project xmlns="https://maven.apache.org/POM/4.0.0" xmlns:xsi="https://www.w3.org/2001/XMLSchema-instance"  xsi:schemaLocation="https://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">  <modelVersion>4.0.0</modelVersion>  <parent>   <groupId>org.springframework.boot</groupId>   <artifactId>spring-boot-starter-parent</artifactId>   <version>2.2.5.RELEASE</version>   <relativePath/> <!-- lookup parent from repository -->  </parent>  <groupId>com.newer</groupId>  <artifactId>smvc</artifactId>  <version>0.1</version>  <name>smvc</name>  <description>Demo project for Spring Boot</description>   <properties>   <java.version>11</java.version>  </properties>   <dependencies>   <dependency>    <groupId>org.springframework.boot</groupId>    <artifactId>spring-boot-starter-web</artifactId>   </dependency>    <dependency>    <groupId>org.springframework.boot</groupId>    <artifactId>spring-boot-devtools</artifactId>    <scope>runtime</scope>    <optional>true</optional>   </dependency>   <dependency>    <groupId>org.springframework.boot</groupId>    <artifactId>spring-boot-starter-test</artifactId>    <scope>test</scope>    <exclusions>     <exclusion>      <groupId>org.junit.vintage</groupId>      <artifactId>junit-vintage-engine</artifactId>     </exclusion>    </exclusions>   </dependency>  </dependencies>   <build>   <plugins>    <plugin>     <groupId>org.springframework.boot</groupId>     <artifactId>spring-boot-maven-plugin</artifactId>    </plugin>   </plugins>  </build>  </project>

application.properties(配置)

 logging.level.web=debug spring.http.log-request-details=true

SmvcApplication.java(这个工程会自动生成)

 package com.newer.smvc;  import org.springframework.boot.SpringApplication; import org.springframework.boot.autoconfigure.SpringBootApplication;  @SpringBootApplication public class SmvcApplication {   public static void main(String[] args) {   SpringApplication.run(SmvcApplication.class, args);  }  }

HomeController.java

 package com.newer.smvc;  import org.springframework.stereotype.Controller; import org.springframework.web.bind.annotation.GetMapping; import org.springframework.web.bind.annotation.ResponseBody;  @Controller public class HomeController {   @GetMapping("/")  public String home() { //  视图名   return "index.html";  }    @ResponseBody  @GetMapping("/hello")  public String hello() { //  数据或资源   return "hello";  } }

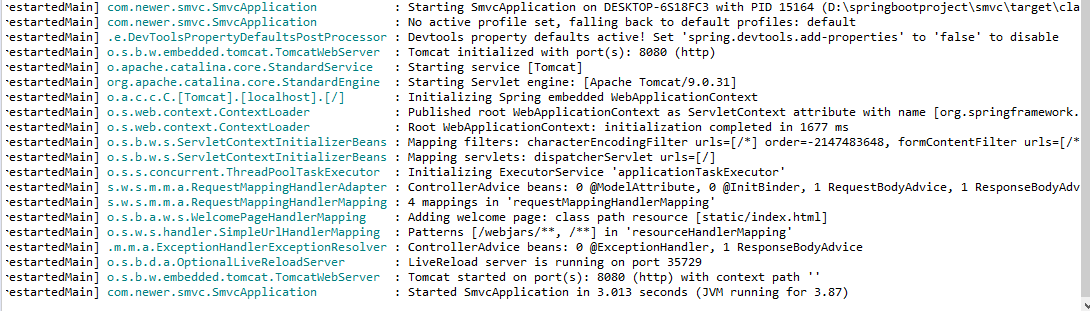

工程运行，控制台输出：

接下来分析 Spring Web MVC 启动过程



1.在 ContextLoaderListener监听器中初始化 WebApplicationContext

2. 初始化 characterEncodingFilter 过滤器

3. 初始化 dispatcherServlet 前端控制器

4. 初始化线程池

5. 初始化 RequestMappingHandlerAdapter处理器适配器

6. 初始化 RequestMappingHandlerMapping处理器映射

 DispatcherServlet            : GET "/", parameters={} RequestMappingHandlerMapping : Mapped to com.newer.smvc.HomeController#home()

控制器方法返回 `@ResponseBody` 则不进行 `ViewResolver` 视图的解析

 o.s.web.servlet.DispatcherServlet        : GET "/", parameters={} s.w.s.m.m.a.RequestMappingHandlerMapping : Mapped to com.newer.smvc.HomeController#home() o.s.w.s.v.ContentNegotiatingViewResolver : Selected 'text/html' given [text/html, application/xhtml+xml, image/webp, image/apng, application/xml;q=0.9, application/signed-exchange;v=b3;q=0.9, */*;q=0.8] o.s.w.servlet.view.InternalResourceView  : View name 'index.html', model {} o.s.w.servlet.view.InternalResourceView  : Forwarding to [index.html] o.s.web.servlet.DispatcherServlet        : "FORWARD" dispatch for GET "/index.html", parameters={} o.s.w.s.handler.SimpleUrlHandlerMapping  : Mapped to ResourceHttpRequestHandler ["classpath:/META-INF/resources/", "classpath:/resources/", "classpath:/static/", "classpath:/public/", "/"] o.s.web.servlet.DispatcherServlet        : Exiting from "FORWARD" dispatch, status 200 o.s.web.servlet.DispatcherServlet        : Completed 200 OK

关于Spring MVC的 架构模式就到这里结束了，重要的是理解，理解，理解！！！有问题的小伙伴，欢迎留言！！！
