前言:

如果不了解Qt drag-drop 的建议先看一下 Qt 实现拖放内容 drag – drop 【简单明了】

否则看起来会一头雾水

看一下官方的介绍:

译文：这个例子是一个简单的拼图游戏的实现，它使用了Qt的模型/视图框架提供的对拖放的内置支持。拖放拼图的例子展示了许多相同的特性，但是采用了另一种方法，即在应用程序级别使用Qt的拖放API来处理拖放操作。

这个拼图的demo 还是能学到东西的

项目叫做 puzzle 大家可以去官方demo 里找一下 玩一玩

项目的结构如下

main
mainwindow 主界面
piecesmodel 拼图块模型
puzzlewidget 拼图窗口

main ：

初始化了资源
实例化了主窗体

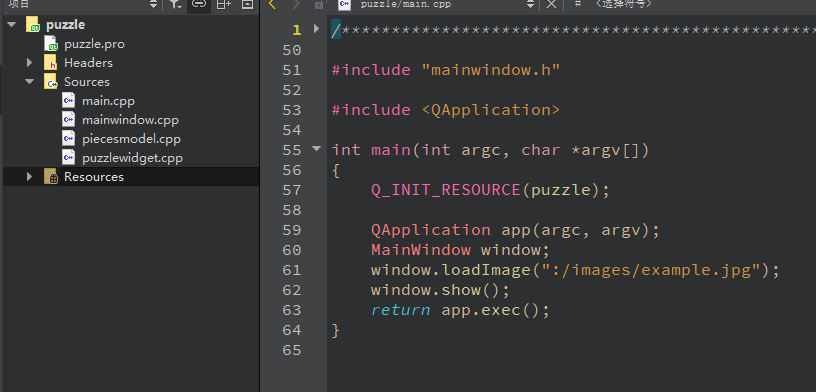

加载了一个图片

图片就是下面

mainWindow.h

class MainWindow : public QMainWindow {     Q_OBJECT  public: MainWindow(QWidget *parent = 0); public slots: void openImage(); void loadImage(const QString &path); void setupPuzzle(); private slots: void setCompleted(); private: void setupMenus(); void setupWidgets();      QPixmap puzzleImage;     QListView *piecesList;     PuzzleWidget *puzzleWidget;     PiecesModel *model; };

类也不复杂

private:
一个 存放 拼图照片的 pixmap
一个 存放左边拼图块的 listview
右边的拼图窗口
拼图的块模型

他是自定义了 模型 等会看

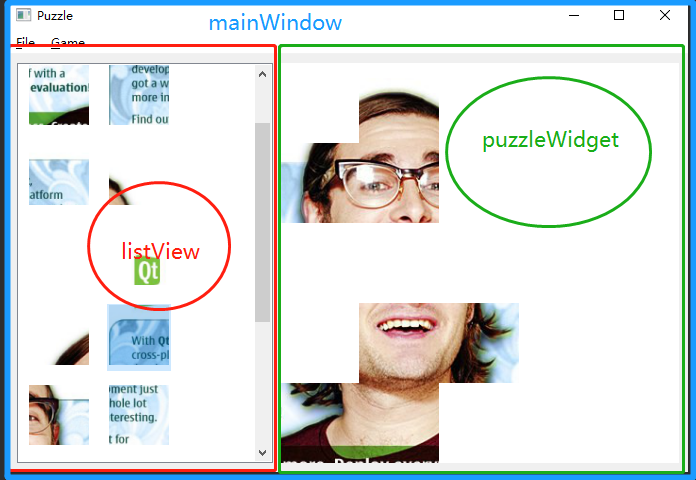

整个的结构是这样的

#include "mainwindow.h" #include "piecesmodel.h" #include "puzzlewidget.h" #include <QDebug> #include <QtWidgets> #include <stdlib.h>  MainWindow::MainWindow(QWidget *parent) : QMainWindow(parent) { setupMenus(); setupWidgets();     model = new PiecesModel(puzzleWidget->pieceSize(), this);     piecesList->setModel(model); setSizePolicy(QSizePolicy(QSizePolicy::Fixed, QSizePolicy::Fixed)); setWindowTitle(tr("Puzzle")); } void MainWindow::openImage() { const QString fileName =         QFileDialog::getOpenFileName(this, tr("Open Image"), QString(), tr("Image Files (*.png *.jpg *.bmp)")); if (!fileName.isEmpty()) loadImage(fileName); } void MainWindow::loadImage(const QString &fileName) {     QPixmap newImage; if (!newImage.load(fileName)) {         QMessageBox::warning(this, tr("Open Image"), tr("The image file could not be loaded."),                              QMessageBox::Cancel); return; }     puzzleImage = newImage; setupPuzzle(); } void MainWindow::setCompleted() {     QMessageBox::information(this, tr("Puzzle Completed"), tr("Congratulations! You have completed the puzzle!n" "Click OK to start again."),                              QMessageBox::Ok); setupPuzzle(); } void MainWindow::setupPuzzle() { int size = qMin(puzzleImage.width(), puzzleImage.height());       puzzleImage = puzzleImage.copy((puzzleImage.width() - size) / 2, (puzzleImage.height() - size) / 2, size, size).scaled(puzzleWidget->imageSize(),             puzzleWidget->imageSize(), Qt::IgnoreAspectRatio, Qt::SmoothTransformation); qsrand(QCursor::pos().x() ^ QCursor::pos().y());      model->addPieces(puzzleImage);     puzzleWidget->clear(); } void MainWindow::setupMenus() {     QMenu *fileMenu = menuBar()->addMenu(tr("&File"));      QAction *openAction = fileMenu->addAction(tr("&Open..."));     openAction->setShortcuts(QKeySequence::Open);      QAction *exitAction = fileMenu->addAction(tr("E&xit"));     exitAction->setShortcuts(QKeySequence::Quit);      QMenu *gameMenu = menuBar()->addMenu(tr("&Game"));      QAction *restartAction = gameMenu->addAction(tr("&Restart")); connect(openAction, &QAction::triggered, this, &MainWindow::openImage); connect(exitAction, &QAction::triggered, qApp, &QCoreApplication::quit); connect(restartAction, &QAction::triggered, this, &MainWindow::setupPuzzle); } void MainWindow::setupWidgets() {     QFrame *frame = new QFrame;     QHBoxLayout *frameLayout = new QHBoxLayout(frame);      puzzleWidget = new PuzzleWidget(400);      piecesList = new QListView;     piecesList->setDragEnabled(true);     piecesList->setViewMode(QListView::IconMode);     piecesList->setIconSize(QSize(puzzleWidget->pieceSize() - 20, puzzleWidget->pieceSize() - 20));     piecesList->setGridSize(QSize(puzzleWidget->pieceSize(), puzzleWidget->pieceSize()));     piecesList->setSpacing(10);     piecesList->setMovement(QListView::Snap);     piecesList->setAcceptDrops(true);     piecesList->setDropIndicatorShown(true);      PiecesModel *model = new PiecesModel(puzzleWidget->pieceSize(), this);     piecesList->setModel(model); connect(puzzleWidget, &PuzzleWidget::puzzleCompleted, this, &MainWindow::setCompleted, Qt::QueuedConnection);      frameLayout->addWidget(piecesList);     frameLayout->addWidget(puzzleWidget); setCentralWidget(frame); }

把这个几个函数的实现都挨个看吧

构造:

setupMenus()

顶部的菜单栏 没啥说的

setupWidgets()

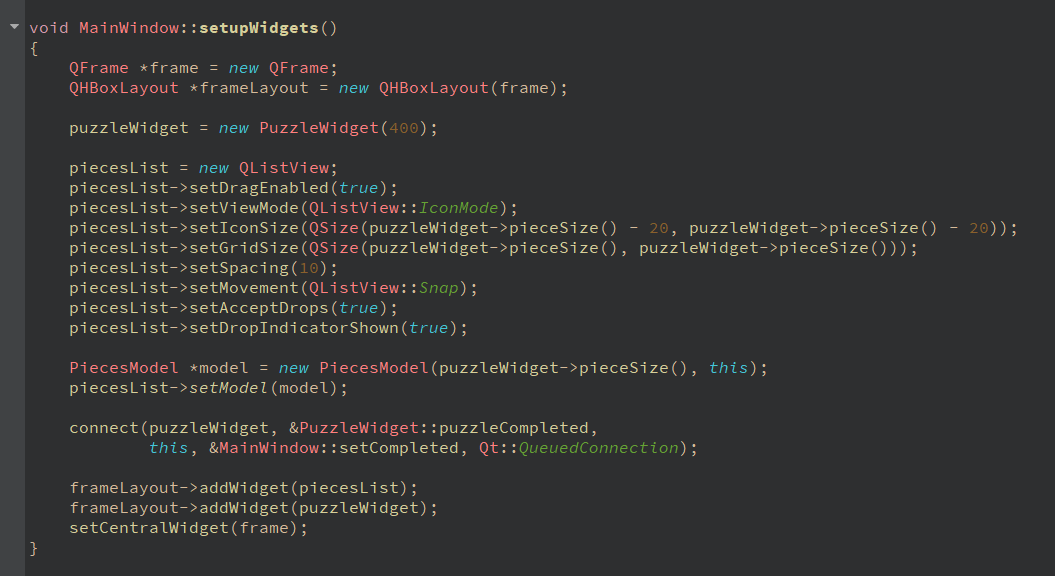

用了 水平布局 把 左边的 listView 和 右边的 puzzleWidget 合起来

listview 设置了可以拖拽
设置了 view mode 是icon
设置了 icon 的大小 puzzleWidget->pieceSize() 是多少 等会去看这个类
设置 网格的大小
设置间距
设置 item 移动时 吸附到指定的网格上;
设置 item 在拖动和删除项时是否显示拖放指示器。

然后给 listview 设置自定义的 model

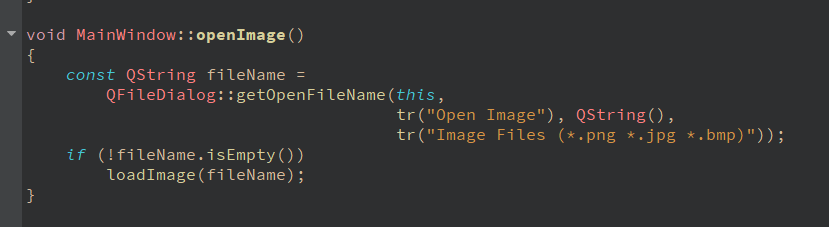

openImage()

打开图片

loadImage()

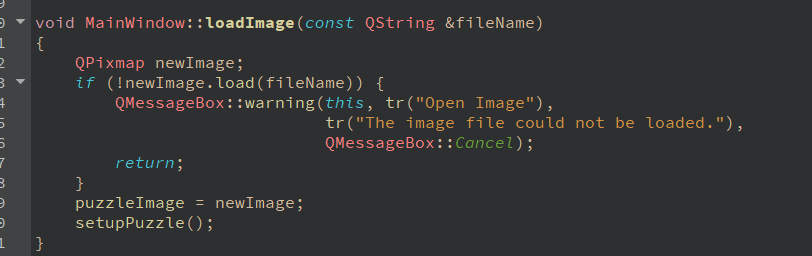

把.h 里面声明的 puzzleImage 赋值 新读进来的图片

setupPuzzle()

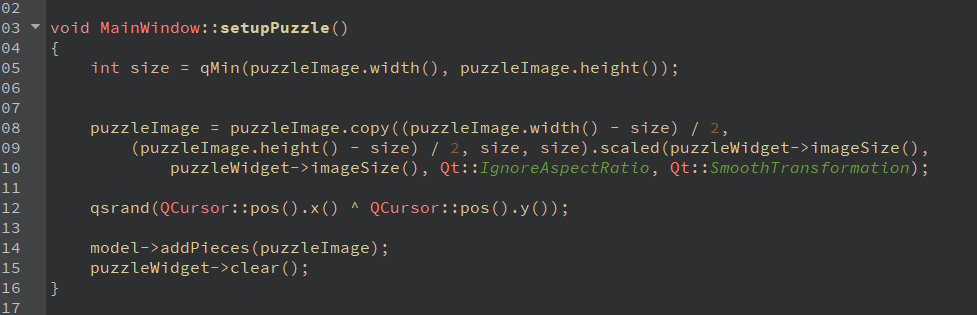

这两句的 意思是
把图片 缩放为 为 size 的正方形
size 是 取最小的一方 比如 800*600 的图片 那么就是取 600
取 600 也不是从 0到600
而是去取 中间的 600
为什么？

（puzzleImage.width() – size) / 2
（ 800 -600 /2） =100
从 100 的位置 开始取 取600 【100,700】

用笔在纸上画一下就明白了

然后把缩放好的图片 给到 model

model 的实现 我们下面看

PiecesModel.h

#include <QAbstractListModel> #include <QList> #include <QPixmap> #include <QPoint> #include <QStringList>  QT_BEGIN_NAMESPACE class QMimeData; QT_END_NAMESPACE  class PiecesModel : public QAbstractListModel {     Q_OBJECT  public: explicit PiecesModel(int pieceSize, QObject *parent = 0);      QVariant data(const QModelIndex &index, int role = Qt::DisplayRole) const override;     Qt::ItemFlags flags(const QModelIndex &index) const override; bool removeRows(int row, int count, const QModelIndex &parent) override; bool dropMimeData(const QMimeData *data, Qt::DropAction action, int row, int column, const QModelIndex &parent) override;     QMimeData *mimeData(const QModelIndexList &indexes) const override;     QStringList mimeTypes() const override; int rowCount(const QModelIndex &parent) const override;     Qt::DropActions supportedDropActions() const override; void addPiece(const QPixmap &pixmap, const QPoint &location); void addPieces(const QPixmap& pixmap); private:     QList<QPoint> locations;     QList<QPixmap> pixmaps; int m_PieceSize; };

不了解 自定义 model 的要去看一下 否则会看不懂

前面的 几个函数 就是重载 基类的函数

只有这几个是自己实现的

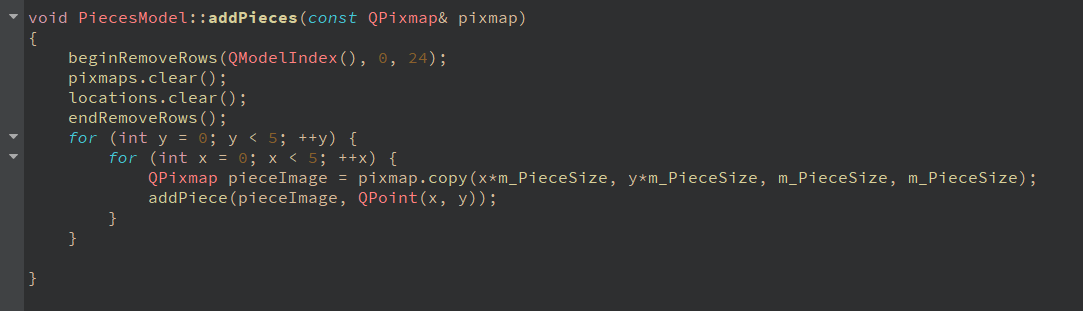

addPieces(const QPixmap& pixmap)

刚才 我们处理好的图片 就是传递给了这个函数

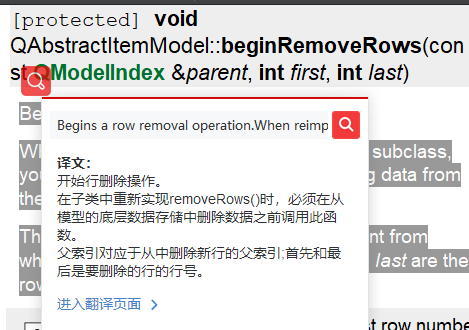

beginRemoveRows(QModelIndex(), 0, 24);
endRemoveRows();

只有我们重载了 基类的 removeRows 函数 上面的就必须要写

for (int y = 0; y < 5; ++y) {     for (int x = 0; x < 5; ++x) {         QPixmap pieceImage = pixmap.copy(x*m_PieceSize, y*m_PieceSize, m_PieceSize, m_PieceSize);         addPiece(pieceImage, QPoint(x, y));     } }

把传进来的图片 分成了 5行5列 的 25个 格子 每个格子的像素是 m_PieceSize
他是多少 等会 puzzleWidget 里会说

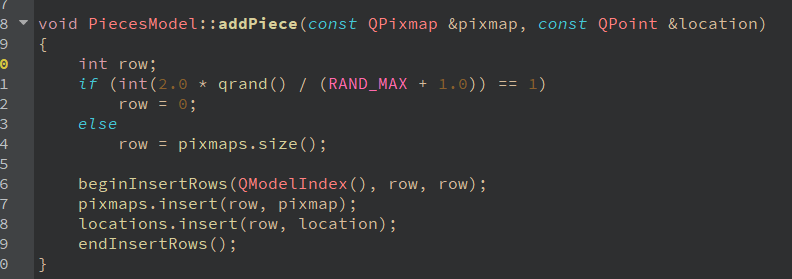

addPiece(const QPixmap &pixmap, const QPoint &location)

然后把这些 图片格子(拼图块) 以随机的方式 插入到list里面
有的是在头部 有的是在尾部插入 打乱了顺序

data(const QModelIndex &index, int role) const

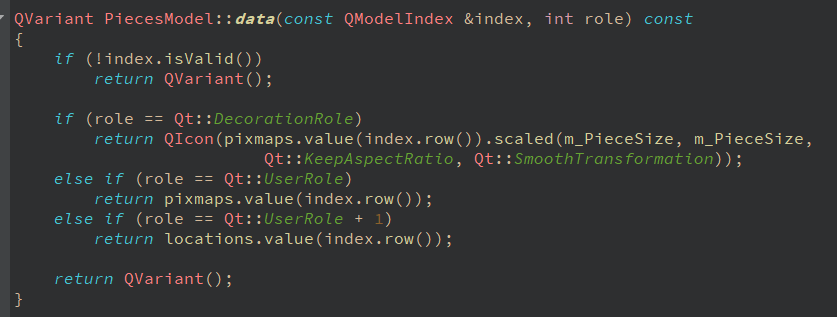

获取模型的数据 根据枚举的不同 返回的类型不同

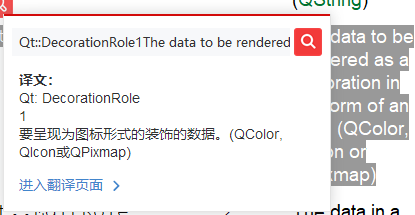

有 icon 有 pixmap 有 位置

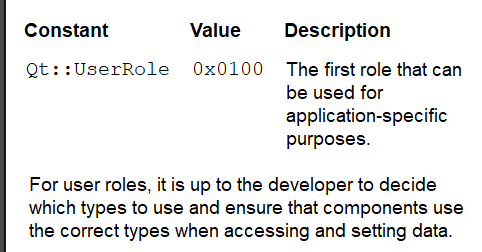

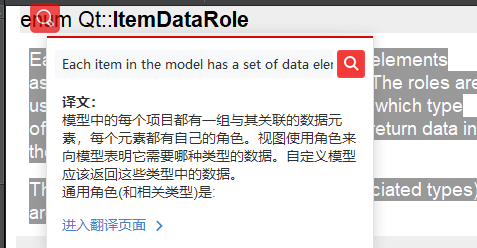

userRole 是我们自定义的

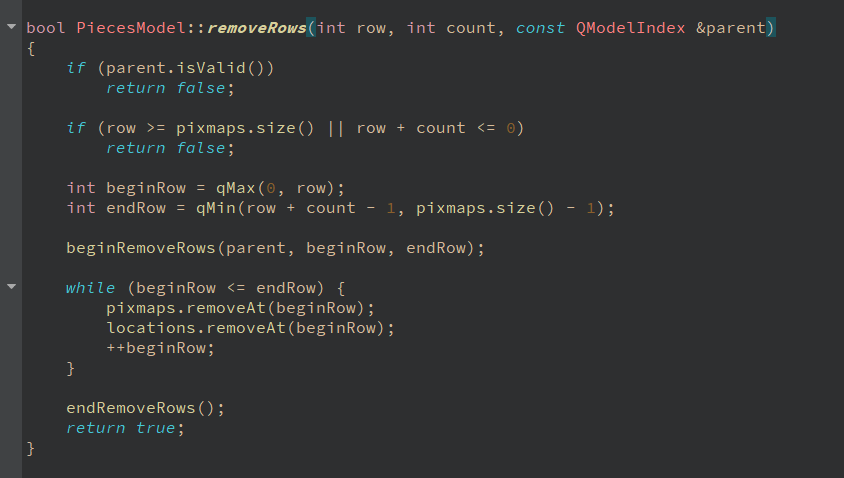

removeRows(int row, int count, const QModelIndex &parent)

这里可能有人看不懂了 我给你们弄个 gif

仔细看 逻辑是这样的

当拖走了一个拼图块 左边部分 那么 剩余的图块会进行一个排序 从拖走的位置 开始补齐
而不是 空着那个位置

mimeTypes() const

这里要明白 必须要看我上面发的链接 这个就是包装拖拽数据的类的密码头

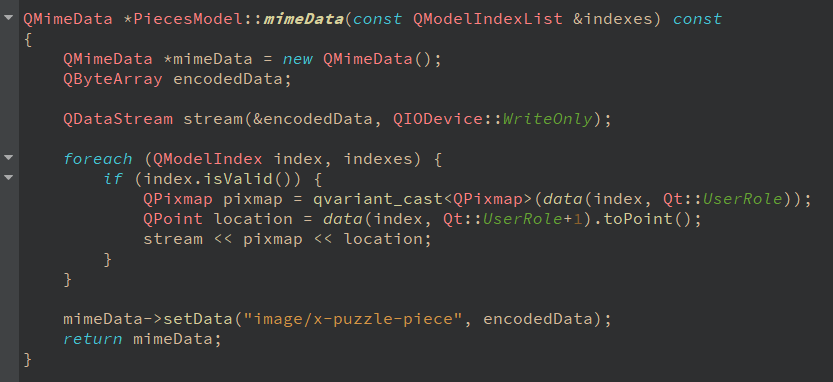

mimeData(const QModelIndexList &indexes) const

包装我们的数据 我们的拼图为啥能从 左边的 widget 移动到 一个 widget

是因为 drag 和 drop 的实现
其实就是把 左边的 数据 发送到 右边的窗口 在把他画出来
这里数据的封装 必须用 QMimeData
这块不明白的去看文章头部的链接 看完就懂了

把 pixmap 和 位置 以数据流的形式写到了 QbyteArray 然后给到 QMimeData

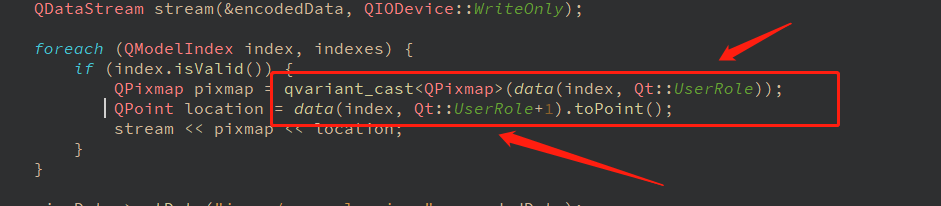

这个地方就用了 我们说的自定义的用户的枚举 来获取不同的信息

又学到了一点

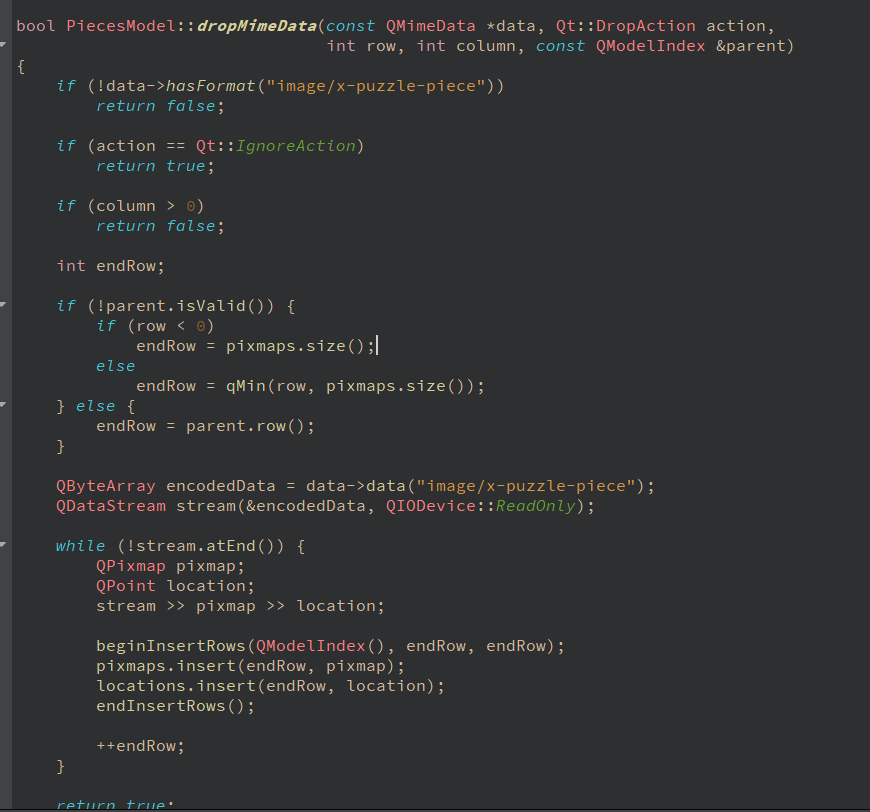

dropMimeData(const QMimeData *data, Qt::DropAction action, int row, int column, const QModelIndex &parent)

这个函数 其实是 拖到这里放下的函数 因为我们可以把拼图从右边拖回到左边

先判断 hasFormat mimeTypes 对不对
然后 把 包装的数据 （拼图）解包

把数据插入 然后 把每个拼图 向后移动一个位置 把它塞进去

ok 这边的整个类就结束了 对这块不了解的 可能看不太懂
我觉得我说的够详细了

继续看 右边的拼图类

PuzzleWidget.h

#include <QList> #include <QPixmap> #include <QPoint> #include <QWidget>  QT_BEGIN_NAMESPACE class QDragEnterEvent; class QDropEvent; class QMouseEvent; QT_END_NAMESPACE  class PuzzleWidget : public QWidget {     Q_OBJECT  public: explicit PuzzleWidget(int imageSize, QWidget *parent = 0); void clear(); int pieceSize() const; int imageSize() const;  signals: void puzzleCompleted(); protected: void dragEnterEvent(QDragEnterEvent *event) override; void dragLeaveEvent(QDragLeaveEvent *event) override; void dragMoveEvent(QDragMoveEvent *event) override; void dropEvent(QDropEvent *event) override; void mousePressEvent(QMouseEvent *event) override; void paintEvent(QPaintEvent *event) override; private: int findPiece(const QRect &pieceRect) const; const QRect targetSquare(const QPoint &position) const;      QList<QPixmap> piecePixmaps;     QList<QRect> pieceRects;     QList<QPoint> pieceLocations;     QRect highlightedRect; int inPlace; int m_ImageSize; };

这边 还是重载了基类的方法

拖拽进入事件
拖拽离开事件
拖拽移动事件
放下事件
鼠标按压事件
绘图事件

一个个看吧

构造

设置 接收拖拽放下事件 这个必须要写 不写接收不到拖拽放下事件

设置窗口的固定大小 就是加载的图片处理完后的的大小

dragEnterEvent(QDragEnterEvent *event)

还是判断 mimeType
比如 快递是我们要的东西 才能签收

dragMoveEvent(QDragMoveEvent *event)

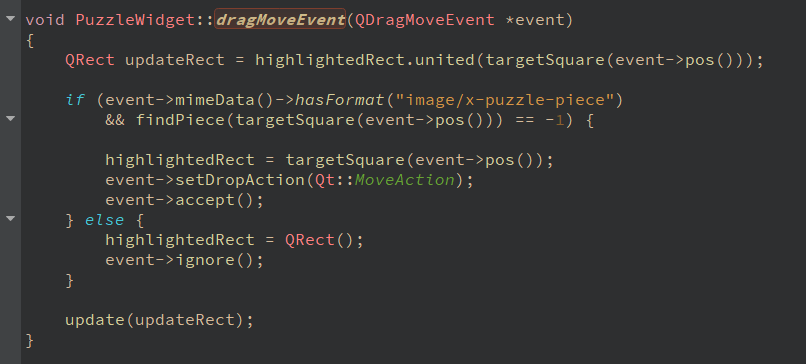

这里是 拖拽移动时 绘制后面的 高亮矩形块

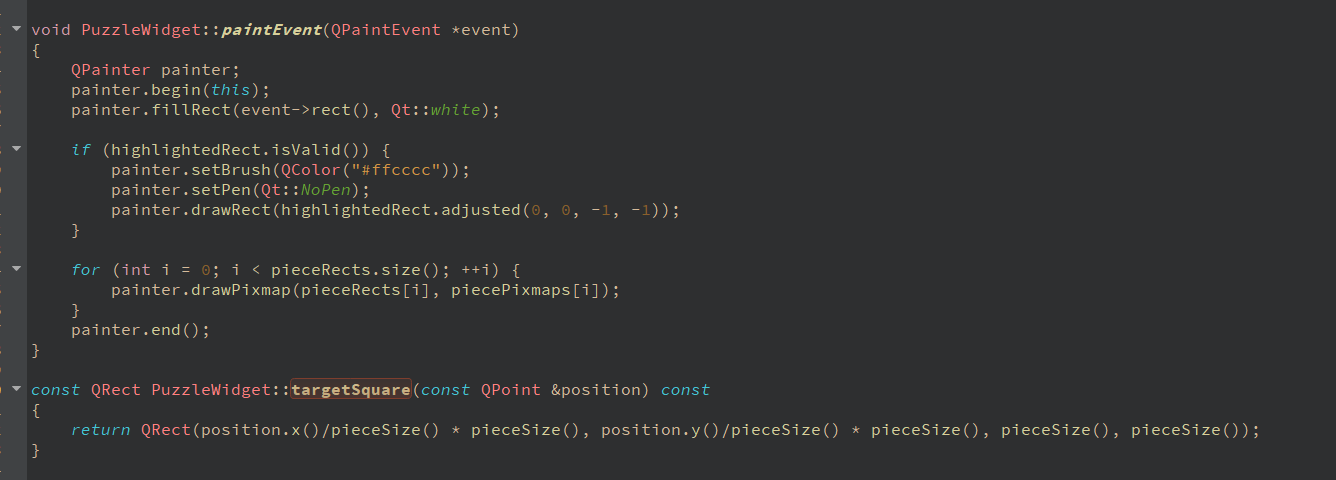

painter 绘制背部高亮矩形框和拼图

下面的 放下事件 和 点击事件
都是 把数据包装 删除拼图 各种或者 把数据拆开 添加进容器 绘制出来
和上面 model 的实现类似

void PuzzleWidget::dropEvent(QDropEvent *event) { if (event->mimeData()->hasFormat("image/x-puzzle-piece") && findPiece(targetSquare(event->pos())) == -1) {          QByteArray pieceData = event->mimeData()->data("image/x-puzzle-piece");         QDataStream stream(&pieceData, QIODevice::ReadOnly);         QRect square = targetSquare(event->pos());         QPixmap pixmap;         QPoint location;         stream >> pixmap >> location;          pieceLocations.append(location);         piecePixmaps.append(pixmap);         pieceRects.append(square);          highlightedRect = QRect(); update(square);          event->setDropAction(Qt::MoveAction);         event->accept(); if (location == QPoint(square.x()/pieceSize(), square.y()/pieceSize())) {             inPlace++; if (inPlace == 25)                 emit puzzleCompleted(); } } else {         highlightedRect = QRect();         event->ignore(); } } int PuzzleWidget::findPiece(const QRect &pieceRect) const { for (int i = 0; i < pieceRects.size(); ++i) { if (pieceRect == pieceRects[i]) return i; } return -1; } void PuzzleWidget::mousePressEvent(QMouseEvent *event) {     QRect square = targetSquare(event->pos()); int found = findPiece(square); if (found == -1) return;      QPoint location = pieceLocations[found];     QPixmap pixmap = piecePixmaps[found];     pieceLocations.removeAt(found);     piecePixmaps.removeAt(found);     pieceRects.removeAt(found); if (location == QPoint(square.x()/pieceSize(), square.y()/pieceSize()))         inPlace--; update(square);      QByteArray itemData;     QDataStream dataStream(&itemData, QIODevice::WriteOnly);      dataStream << pixmap << location;      QMimeData *mimeData = new QMimeData;     mimeData->setData("image/x-puzzle-piece", itemData);      QDrag *drag = new QDrag(this);     drag->setMimeData(mimeData);     drag->setHotSpot(event->pos() - square.topLeft());     drag->setPixmap(pixmap); if (drag->start(Qt::MoveAction) == 0) {         pieceLocations.insert(found, location);         piecePixmaps.insert(found, pixmap);         pieceRects.insert(found, square); update(targetSquare(event->pos())); if (location == QPoint(square.x()/pieceSize(), square.y()/pieceSize()))             inPlace++; } }

写到这里 基本的也都说完了
太长了 我也不想写了 就到这吧

反正就是 你要看懂这个拼图项目 首先要搞懂 自定义model 看一下 MVD 模型
了解 drop 和 drag 的机制

这些在我的其他我文章都有写 可以看一下 然后在来看这个 就比较清晰了

drop 和 drag 的机制
自定义委托
mvd 结构
