AndroidQ 打通应用层到HAL层—(HAL模块实现)这篇文章中我们已经实现了自己的HAL，本篇我们实现一个HIDL服务，通过这个服务来调用HAL模块的函数

什么是HIDL

HIDL 全称为HAL interface definition language（发音为“hide-l”）是用于指定 HAL 和其用户之间的接口的一种接口描述语言 (IDL)，Android O开始引入了HIDL这个概念，HIDL和应用层AIDL差不多，AIDL常用于连接App和Framework，HIDL则是用来连接Framework和HAL，AIDL使用Binder通信，HIDL则使用HwBinder通信，他们都是通过Binder驱动完成通信，只不过两个Binder域不一样

为什么需要HIDL

目前Android系统生态是几乎每年google都会出一个Android大版本，而普通手机用户一部手机一般要用两三年，所以你会发现尽管Android系统已经升级到了10，马上11出来了，然后还是有很多用户依然使用的是Android 5，6，7等版本，对普通用户来说如果不更换手机就很难跟上Android版本，这是因为OEM厂商在同一设备上进行系统升级需要花费时间金钱成本很高，导致他们不愿意升级，成本高的原因是Android O之前Android Framework的升级需要OEM将HAL也进行对应升级，Framework和HAL是一起被编译成system.img，它们存在高耦合，针对这种情况google在Android O中引入了Treble计划，Treble的目的就是解耦Framework和HAL，就是通过HIDL来实现，Framework不再直接调用HAL，而是通过HIDL来间接使用HAL模块，每个HAL模块都可以对应一个HIDL服务，Framework层通过HwBinder创建HIDL服务，通过HIDL服务来获取HAL相关模块继而打开HAL下的设备，而最终HAL也从system.img中分离，被编进一个单独的分区vendor.img，从而简化了Android系统升级的影响与难度

HIDL的使用

HIDL可以分为：HIDL C++(C++实现)、HIDL Java(Java 实现)，并且还主要分为直通式和绑定式，本篇文章使用的C++和直通式的HIDL，HIDL用起来非常简单，AOSP的hardware/interfaces/目录下有很多的HIDL，我们仿照其他HIDL创建自己的HIDL目录：hardware/interfaces/hello_hidl/1.0

并在此目录下创建一个IHello.hal文件：

package android.hardware.hello_hidl@1.0;  interface IHello {      addition_hidl(uint32_t a,uint32_t b) generates (uint32_t total); };

这个文件定义了一个addition_hidl函数，这个函数用来调用HAL的加法函数

然后就可以使用Android提供的工具hidl-gen来生成HIDL框架，执行如下命令：

 PACKAGE=android.hardware.hello_hidl@1.0  LOC=hardware/interfaces/hello_hidl/1.0/default/  hidl-gen -o $LOC -Lc++-impl -randroid.hardware:hardware/interfaces -randroid.hidl:system/libhidl/transport $PACKAGE  hidl-gen -o $LOC -Landroidbp-impl -randroid.hardware:hardware/interfaces -randroid.hidl:system/libhidl/transport $PACKAGE

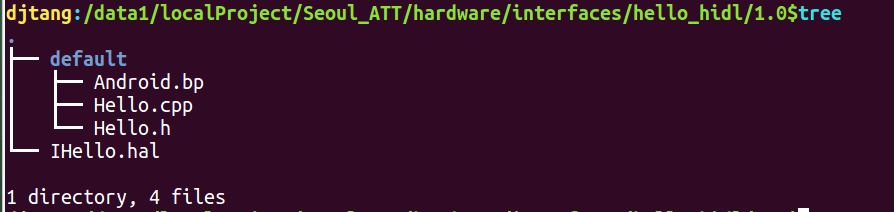

执行命令成功之后我们会发现hardware/interfaces/hello_hidl/1.0下多了一个default目录，进入default目录，里面有三个文件Android.bp，Hello.cpp，Hello.h

之后再在执行./hardware/interfaces/update-makefiles.sh这个命令，update-makefiles.sh这个脚本目的是为HIDL生成对应Android.bp文件

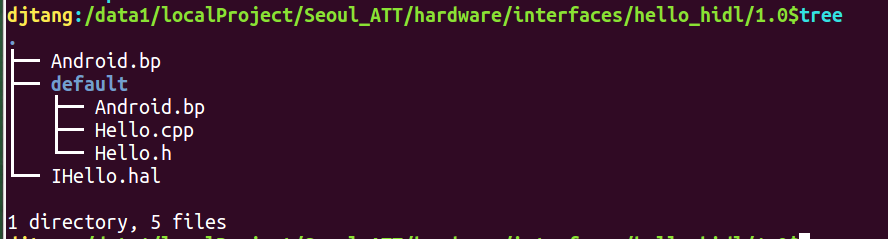

最后目录结构为：

接着我们还需要在default目录下增加一个空文件service.cpp，用作注册HIDL服务，我们采用直通式的HIDL，所以service.cpp的内容为：

#include <android/hardware/hello_hidl/1.0/IHello.h> #include <hidl/LegacySupport.h> // Generated HIDL files using android::hardware::hello_hidl::V1_0::IHello; using android::hardware::defaultPassthroughServiceImplementation; int main() { return defaultPassthroughServiceImplementation<IHello>(); }

defaultPassthroughServiceImplementation函数最终会向HwServiceManager注册HIDL服务

接着我们来看看之前生成的文件，首先看Hello.h

// FIXME: your file license if you have one #pragma once #include <android/hardware/hello_hidl/1.0/IHello.h> #include <hidl/MQDescriptor.h> #include <hidl/Status.h> namespace android { namespace hardware { namespace hello_hidl { namespace V1_0 { namespace implementation { using ::android::hardware::hidl_array; using ::android::hardware::hidl_memory; using ::android::hardware::hidl_string; using ::android::hardware::hidl_vec; using ::android::hardware::Return; using ::android::hardware::Void; using ::android::sp; struct Hello : public IHello { // Methods from ::android::hardware::hello_hidl::V1_0::IHello follow.     Return<uint32_t> addition_hidl(uint32_t a, uint32_t b) override; // Methods from ::android::hidl::base::V1_0::IBase follow. }; // FIXME: most likely delete, this is only for passthrough implementations //去掉注释 extern "C" IHello* HIDL_FETCH_IHello(const char* name); } // namespace implementation } // namespace V1_0 } // namespace hello_hidl } // namespace hardware } // namespace android

系统自动生成了Hello结构体（当然也可以自己改为class），继承IHello接口，addition_hidl函数就需要在Hello.cpp中去实现了，因为我们采用直通式HIDL，所以需要将// extern “C” IHello* HIDL_FETCH_IHello(const char* name);的注释去掉

接着来看看Hello.cpp：

// FIXME: your file license if you have one #include "Hello.h" namespace android { namespace hardware { namespace hello_hidl { namespace V1_0 { namespace implementation { // Methods from ::android::hardware::hello_hidl::V1_0::IHello follow. Return<uint32_t> Hello::addition_hidl(uint32_t a, uint32_t b) { // TODO implement return uint32_t {}; } // Methods from ::android::hidl::base::V1_0::IBase follow.  IHello* HIDL_FETCH_IHello(const char* /* name */) { return new Hello(); } } // namespace implementation } // namespace V1_0 } // namespace hello_hidl } // namespace hardware } // namespace android

同样需要去掉HIDL_FETCH_IHello函数的注释，采用直通式HIDL时，通过前面service.cpp中的defaultPassthroughServiceImplementation函数注册HIDL服务时，内部原理就是通过“HIDL_FETCH_”字串拼接defaultPassthroughServiceImplementation传递的IHello，找到HIDL_FETCH_IHello函数并获取IHello对象，我们可以看到HIDL_FETCH_IHello初始代码就是创建了一个Hello对象

在接着看default目录下的Android.bp：

cc_library_shared {     name: "android.hardware.hello_hidl@1.0-impl",     relative_install_path: "hw",     proprietary: true,     srcs: [ "Hello.cpp",     ],     shared_libs: [ "libhidlbase",         "libhidltransport",         "libutils",         "android.hardware.hello_hidl@1.0",     ], }

这个Android.bp会将Hello这个HIDL服务编译成一个android.hardware.hello_hidl@1.0-impl.so，它还依赖一个android.hardware.hello_hidl@1.0.so，这个so哪来的呢？

再接着看1.0目录下的Android.bp：

// This file is autogenerated by hidl-gen -Landroidbp. hidl_interface {     name: "android.hardware.hello_hidl@1.0",     root: "android.hardware",     vndk: {         enabled: true,     },     srcs: [ "IHello.hal",     ],     interfaces: [ "android.hidl.base@1.0",     ],     gen_java: true, }

这个Android.bp会将hardware/interfaces/hello_hidl/1.0这个HIDL编译成一个android.hardware.hello_hidl@1.0.so，到这里我们发现service.cpp没有用到，所以我们还需要修改default目录下的Android.bp：

// FIXME: your file license if you have one  cc_library_shared {     name: "android.hardware.hello_hidl@1.0-impl",     relative_install_path: "hw",     proprietary: true,     srcs: [ "Hello.cpp",     ],     shared_libs: [ "libhidlbase",         "libhidltransport",         "libutils",         "liblog",         "libhardware",         "android.hardware.hello_hidl@1.0",     ], } cc_binary {     name: "android.hardware.hello_hidl@1.0-service",     defaults: ["hidl_defaults"],     relative_install_path: "hw",     vendor: true,     srcs: ["service.cpp"],     shared_libs: [ "android.hardware.hello_hidl@1.0",         "libhardware",         "libhidlbase",         "libhidltransport",         "libutils",         "liblog",     ],  }

新增加对service.cpp的编译，我们将service.cpp编译成一个二进制可执行文件android.hardware.hello_hidl@1.0-service.so，用来启动HIDL服务，好了，最终我们这个HIDL会编译出来如下三个so:
android.hardware.hello_hidl@1.0-impl.so
android.hardware.hello_hidl@1.0.so
android.hardware.hello_hidl@1.0-service.so

还有一点需要注意的是，这个HIDL想要被Framework获取使用还需要在manifest.xml中注册，
manifest.xml在手机vendor/etc/vintf/manifest.xml下，我们将这个文件pull出来然后添加如下代码：

 <hal format="hidl"> <name>android.hardware.hello_hidl</name> <transport>hwbinder</transport> <version>1.0</version> <interface> <name>IHello</name> <instance>default</instance> </interface> <fqname>@1.0::IHello/default</fqname> </hal>

然后在Hello.cpp中添加一行log，之后进行编译

IHello* HIDL_FETCH_IHello(const char* /* name */) { ALOGE("hello_hidl service is init success...."); return new Hello(); }

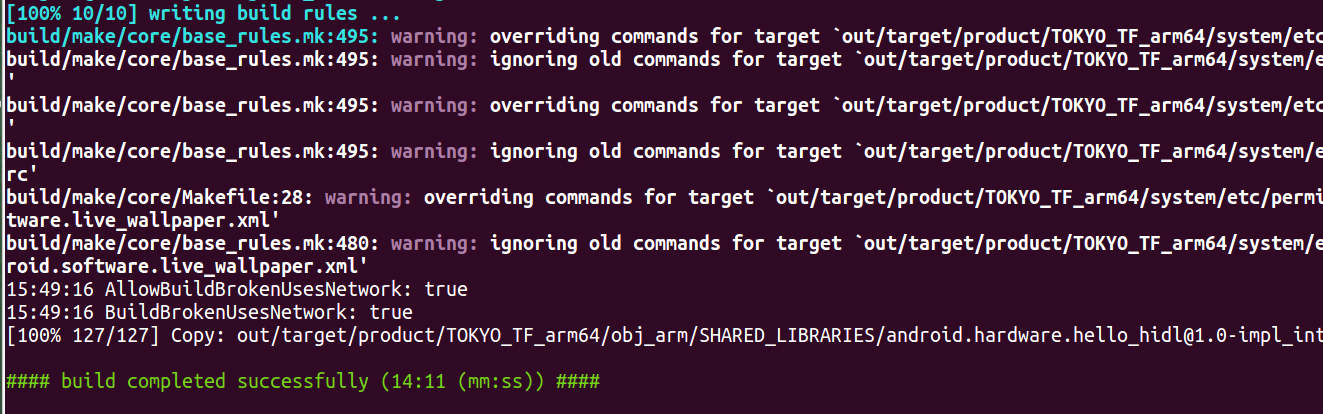

执行mmm hardware/interfaces/hello_hidl/1.0/

编译成功后我们将生成的三个so分别push到手机vendor/lib64/hw/，vendor/lib64/，vendor/bin/hw/目录下

adb push vendor/lib64/hw/android.hardware.hello_hidl@1.0-impl.so vendor/lib64/hw/

adb push system/lib64/android.hardware.hello_hidl@1.0.so vendor/lib64/

adb push vendor/bin/hw/android.hardware.hello_hidl@1.0-service vendor/bin/hw/

接着我们到手机vendor/bin/hw/目录下去执行android.hardware.hello_hidl@1.0-service这个二进制可执行文件，这个文件就会执行service.cpp的代码，调用defaultPassthroughServiceImplementation注册我们的HIDL服务

再看看log输出：

在执行android.hardware.hello_hidl@1.0-service时就会输入这句log，代表我们这个HIDL服务已经实现，其实通常的HIDL服务都是通过rc文件来开机启动的，我这里为了方便演示就没有写

再执行adb shell ps -A|grep -i –color “hello_hidl”命令看下这个服务状态
我们发现HIDL服务启动之后就会一直在后台，这个其实和AMS，WMS这种服务是类似的，启动之后在后台会等待client端访问

HIDL这个服务已经能够正常启动了，接着写一个测试程序看能否获取这个服务，并且调用该服务的函数，我在Hello.cpp的addition_hidl函数中添加了一句log：

Return<uint32_t> Hello::addition_hidl(uint32_t a, uint32_t b) { // TODO implement ALOGD("dongjiao...Hello::addition_hidl a = %d,b = %d",a,b); return uint32_t {}; }

测试程序写在hardware/interfaces/hello_hidl/1.0/default目录下：

Hello_hidl_test.cpp：

#include <android/hardware/hello_hidl/1.0/IHello.h> #include <hidl/LegacySupport.h>  #include <log/log.h> using android::sp; using android::hardware::hello_hidl::V1_0::IHello; using android::hardware::Return; int main(){     android::sp<IHello> hw_device = IHello::getService(); if (hw_device == nullptr) { ALOGD("dongjiao...failed to get hello-hidl"); return -1; } ALOGD("dongjiao...success to get hello-hidl....");     Return<uint32_t> total = hw_device->addition_hidl(3,4); return 0; }

测试程序代码也比较简单，获取IHello的服务，然后调用addition_hidl函数

看一下Android.bp：

cc_binary {     name: "Hello_hidl_test",     srcs: ["Hello_hidl_test.cpp"],     shared_libs: [ "liblog",         "android.hardware.hello_hidl@1.0",         "libhidlbase",         "libhidltransport",         "libhwbinder",         "libutils",     ], }

我们再编译这个测试程序，它会被编译成一个可执行二进制文件Hello_hidl_test
编译命令：

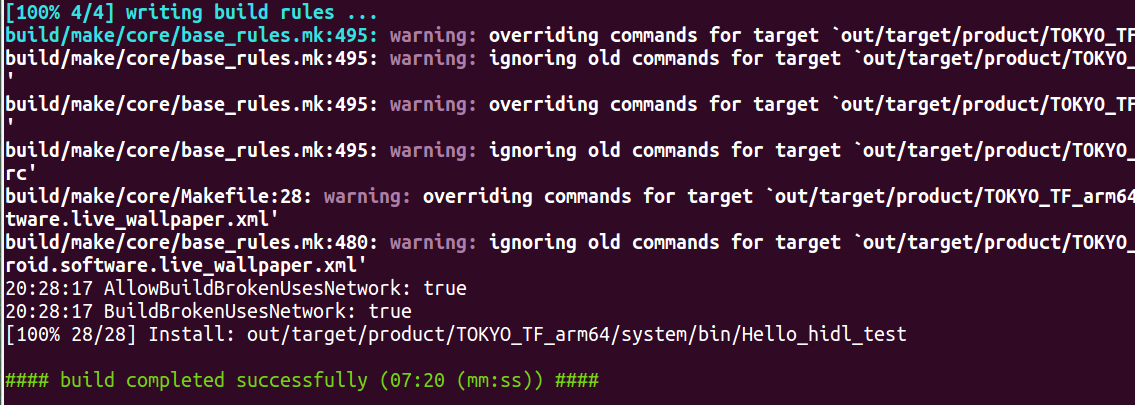

mmm hardware/interfaces/hello_hidl/1.0/default/test/

编译成功了，将这个可执行文件push到手机/system/bin/目录下

在执行Hello_hidl_test之前别忘了把HIDL服务启动起来

接着执行Hello_hidl_test

然后看log输出

可以看到成功了，成功获取到了HIDL服务并且调用了该服务的addition_hidl函数，将我们的参数传递了过去，实际开发中就可以在获取HIDL服务时打开HAL模块，然后可以直接调用HAL的函数，上一篇文章其实也写了测试程序测自定义的HAL模块，我们只需要将上一篇文章中的测试程序中的代码copy到HIDL初始化代码中就能够调用HAL的那个加法函数了，具体就不测试了

到这里HIDL服务已经成功实现并且能够正常使用，HIDL这个框架用起来还是比较简单的，大部分代码都是通过工具生成的

下一篇文章我将在native层定义一个JNI服务，然后在JNI服务中调用HIDL服务定义的addition_hidl函数
