0.写在前面

先看下效果图，功能虽然简单，但是实现的时候谷歌、百度了很久也没有找到解决方案，提这个问题的人不少，但是回答的人一个也没有，十分郁闷，在此记录，给各位。

1.半透明画笔

先按照常规的方法实现一个简单的画板：

public class SketchpadView extends View {      private Paint mPaint;     private Path mPath;     private float mLastX;     private float mLastY;     private Bitmap mBufferBitmap;     private Canvas mBufferCanvas;      public SketchpadView(Context context) {         this(context, null);     }      public SketchpadView(Context context, @Nullable AttributeSet attrs) {         this(context, attrs, 0);     }      public SketchpadView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {         super(context, attrs, defStyleAttr);         init();     }      private void init() {         // 抗锯齿、防抖动         mPaint = new Paint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);         // 画笔模式为描边         mPaint.setStyle(Paint.Style.STROKE);         // 拐角为圆角         mPaint.setStrokeJoin(Paint.Join.ROUND);         // 两端为圆角         mPaint.setStrokeCap(Paint.Cap.ROUND);         // 画笔宽度         mPaint.setStrokeWidth(50);         // 画笔颜色         mPaint.setColor(getResources().getColor(R.color.colorAccent));         // 画笔透明度，先设置颜色，再设置透明度0-255         mPaint.setAlpha(80);         // 笔迹路径         mPath = new Path();     }      @Override     protected void onSizeChanged(int w, int h, int oldw, int oldh) {         super.onSizeChanged(w, h, oldw, oldh);         // 双缓存机制         mBufferBitmap = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_4444);         mBufferCanvas = new Canvas(mBufferBitmap);     }      @Override     protected void onDraw(Canvas canvas) {         super.onDraw(canvas);         if (mBufferBitmap != null) {             canvas.drawBitmap(mBufferBitmap, 0, 0, null);         }     }      @SuppressLint("ClickableViewAccessibility")     @Override     public boolean onTouchEvent(MotionEvent event) {         float x = event.getX();         float y = event.getY();         switch (event.getAction()) {             case MotionEvent.ACTION_DOWN:                 mLastX = x;                 mLastY = y;                 mPath.moveTo(x, y);                 break;              case MotionEvent.ACTION_MOVE:                 mPath.quadTo(mLastX, mLastY, (x + mLastX) / 2, (y + mLastY) / 2);                 mBufferCanvas.drawPath(mPath, mPaint);                 mLastX = x;                 mLastY = y;                 invalidate();                 break;              case MotionEvent.ACTION_UP:                 mPath.reset();                 invalidate();                 break;         }         return true;     } }

注意：在初始化画笔的时候，我们给画笔设置了80的透明度，透明度一定要在颜色之后设置，因为颜色中也存在透明通道，会覆盖已设置的透明度。

// 画笔颜色 mPaint.setColor(getResources().getColor(R.color.colorAccent)); // 画笔透明度，先设置颜色，再设置透明度0-255 mPaint.setAlpha(80);

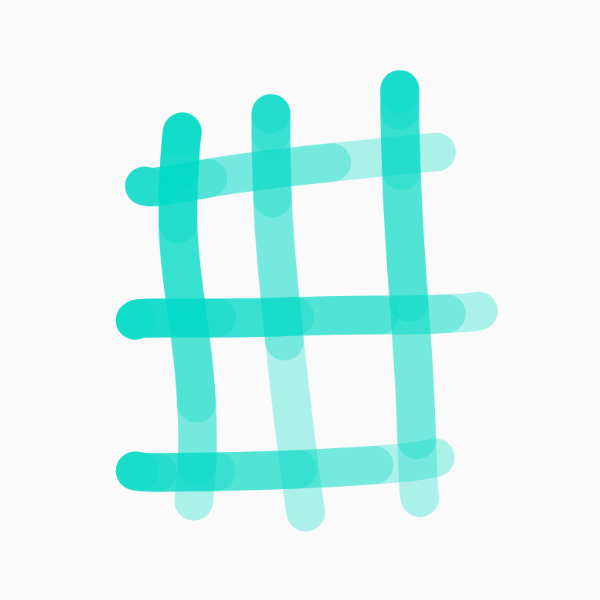

看下效果：

咦，为什么还一段一段的颜色渐变？

这里需要了解下Paint类中的一个很重要的方法setXfermode(Xfermode xfermode)，参数Xfermode有三个子类：AvoidXfermode、PixelXorXfermode和PorterDuffXfermode，前两个类在API 16被遗弃了，重点看下PorterDuffXfermode这个类，PorterDuffXfermode类主要用于图形合成时的图像过渡模式计算，共有18种过渡模式，本文重点看下其中的两种模式SRC_OVER、SRC。

如果没有调用setXfermode方法，Paint绘制默认采用的是SRC_OVER模式，即先绘制第一笔，绘制第二笔时，第二笔与第一笔重合的部分，会进行叠加，颜色会变得越来越深。

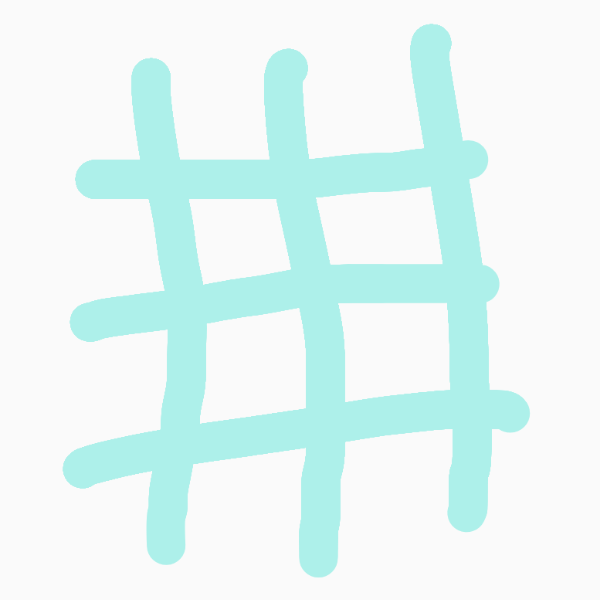

这就解释了为什么上面的效果中，会出现一段一段的的颜色渐变笔迹，是因为半透明的笔迹叠加了，现在我们将模式修改为SRC，即重合的部分只显示第二笔，看下效果：

透明效果出来了，但是存在一个问题，就是每段笔迹重合的部分，没有叠加颜色变深的效果，继续往下看。

2.笔迹叠加

修改下代码：

public class SketchpadView extends View {      private Paint mPaint;     private Path mPath;     private float mLastX;     private float mLastY;     private Bitmap mBufferBitmap;     private Canvas mBufferCanvas;      public SketchpadView(Context context) {         this(context, null);     }      public SketchpadView(Context context, @Nullable AttributeSet attrs) {         this(context, attrs, 0);     }      public SketchpadView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {         super(context, attrs, defStyleAttr);         init();     }      private void init() {         // 抗锯齿、防抖动         mPaint = new Paint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);         // 画笔模式为描边         mPaint.setStyle(Paint.Style.STROKE);         // 拐角为圆角         mPaint.setStrokeJoin(Paint.Join.ROUND);         // 两端为圆角         mPaint.setStrokeCap(Paint.Cap.ROUND);         // 画笔宽度         mPaint.setStrokeWidth(50);         // 画笔颜色         mPaint.setColor(getResources().getColor(R.color.colorAccent));         // 画笔透明度，先设置颜色，再设置透明度0-255         mPaint.setAlpha(80);         // 笔迹路径         mPath = new Path();     }      @Override     protected void onSizeChanged(int w, int h, int oldw, int oldh) {         super.onSizeChanged(w, h, oldw, oldh);         // 双缓存机制         mBufferBitmap = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_4444);         mBufferCanvas = new Canvas(mBufferBitmap);     }      @Override     protected void onDraw(Canvas canvas) {         super.onDraw(canvas);         if (mBufferBitmap != null) {             canvas.drawBitmap(mBufferBitmap, 0, 0, null);         }         // 修改1         // ACTION_MOVE时，将笔迹临时绘制在画布上         canvas.drawPath(mPath, mPaint);     }      @SuppressLint("ClickableViewAccessibility")     @Override     public boolean onTouchEvent(MotionEvent event) {         float x = event.getX();         float y = event.getY();         switch (event.getAction()) {             case MotionEvent.ACTION_DOWN:                 mLastX = x;                 mLastY = y;                 mPath.moveTo(x, y);                 break;              case MotionEvent.ACTION_MOVE:                 mPath.quadTo(mLastX, mLastY, (x + mLastX) / 2, (y + mLastY) / 2);                 // 修改2                 // 将绘制方法移到ACTION_UP中                 mLastX = x;                 mLastY = y;                 invalidate();                 break;              case MotionEvent.ACTION_UP:              // 修改3                 // ACTION_UP时，将当前一笔的笔迹，绘制到缓存画布上                 mBufferCanvas.drawPath(mPath, mPaint);                 mPath.reset();                 invalidate();                 break;         }         return true;     } }

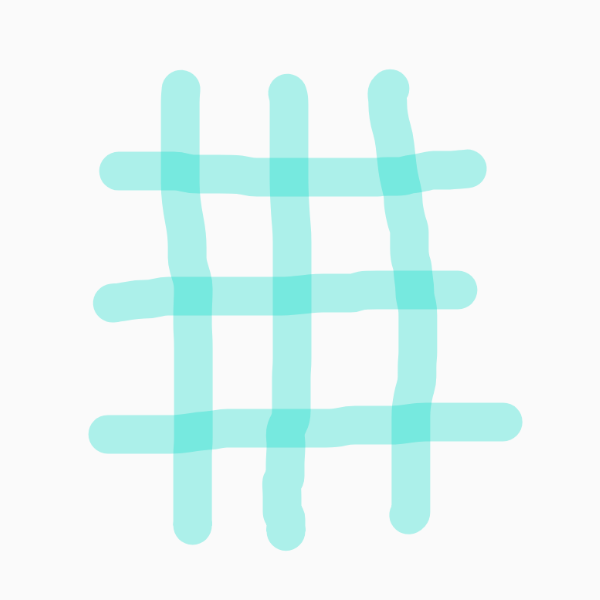

修改后的代码，没有设置Paint的图像模式，默认为叠加状态，在ACTION_MOVE时，没有将笔迹实时绘制在缓存画布上，而是临时绘制在实际画布上，ACTION_UP时再将当前一笔的笔迹一次性绘制到缓存画布，然后再绘制到实际画布中，这样一笔一笔下来，就会产生叠加的笔迹效果了，看下最终效果：

3.写在最后

到这里半透明画笔的笔迹叠加效果就介绍完了，如有错误或者遗漏的地方可以给我留言评论，谢谢！

代码已上传至GitHub，欢迎Star、Fork！

GitHub地址：https://github.com/alidili/Demos/tree/master/TranslucentPaintDemo

本文Demo的Apk下载地址：https://github.com/alidili/Demos/raw/master/TranslucentPaintDemo/TranslucentPaintDemo.apk
