工作流引擎中协作模式下

最后一个人发送选择到达节点与接受人的场景

设计与实现



  1. 关键字

驰骋BPM, CCFlow,JFlow，协作模式

java工作流引擎，.net工作流引擎

  1. 所需要的知识点

多人处理规则，协作模式，节点转向规则

  1. 应用背景

如下图：第2个是协作模式，如果多个人处理，由最后一个人选择到达的节点与接受人。

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-





这个流程是有最后一个人来决定发送到那个节点上去。

  1. 设计步骤

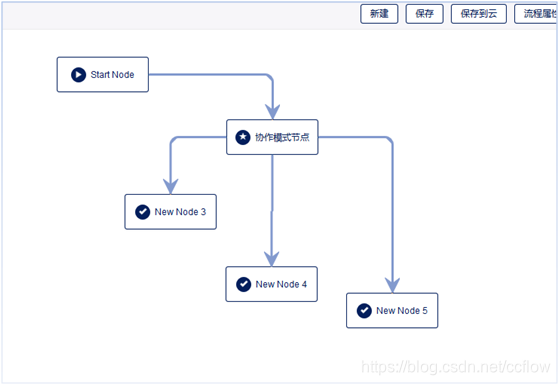

  2. 第1步：画好流程图

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

  1. 第2步：设置第2个节点的多人处理规则为协作模式，如下图：

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-



  1. 第3步：设置协作节点的方向条件规则

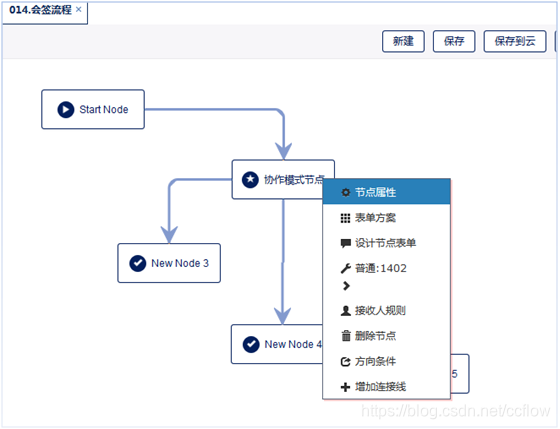

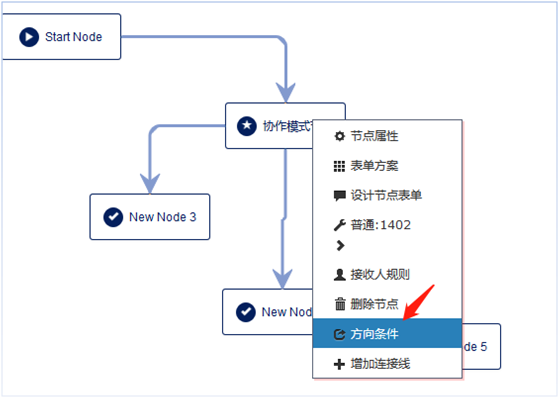

节点上点击右键，找到方向条件规则：

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

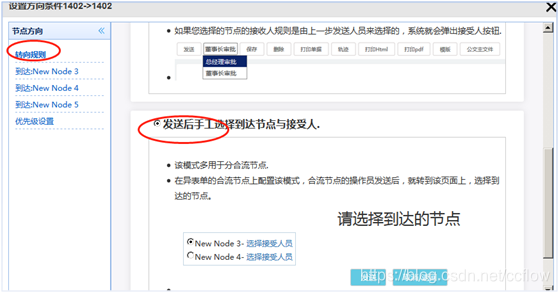

弹出如下窗体：

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

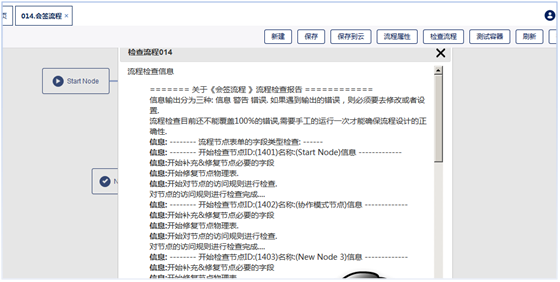

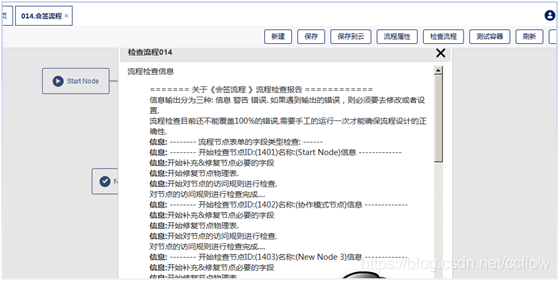

  1. 第4步:点击保存，并检查流程

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

  1. 运行效果

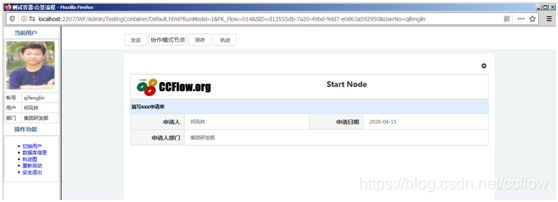

  2. 在容器里启用

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

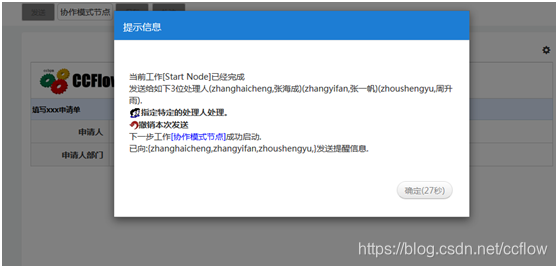

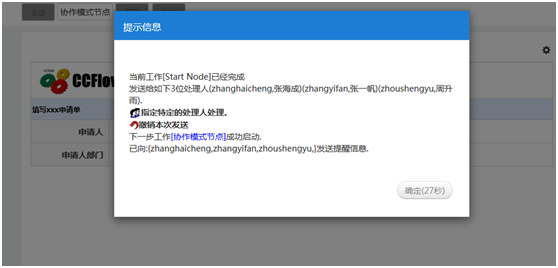

发送给三个人协作处理：

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

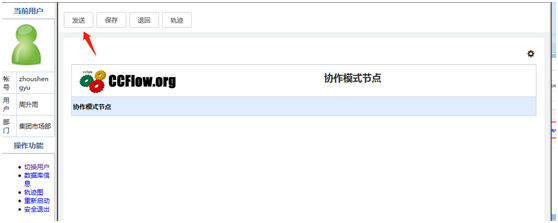

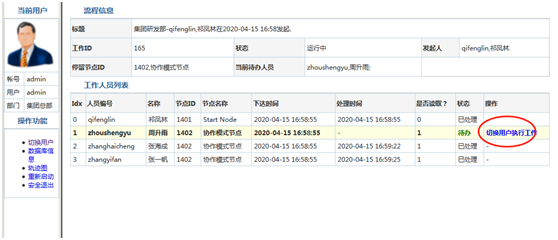

  1. 最后一个人的效果

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

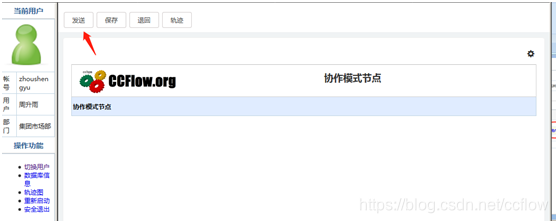

点击启动：

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

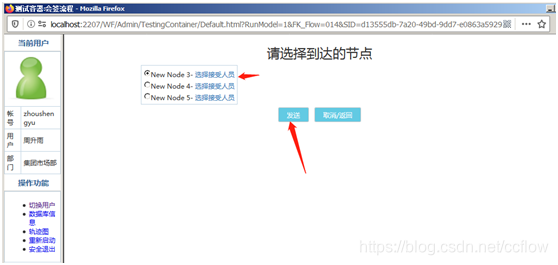

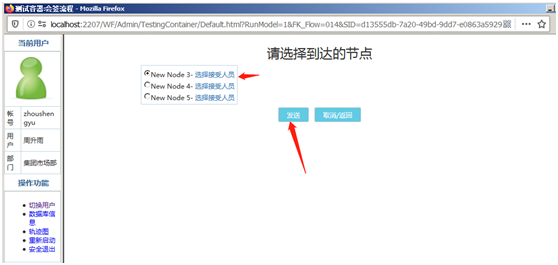

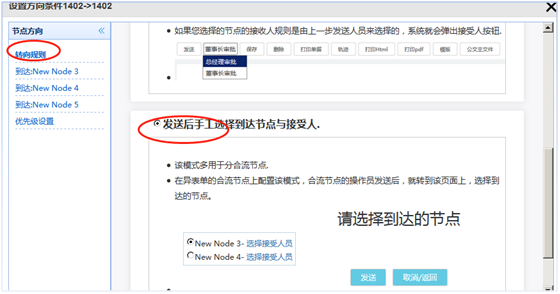

点击发送后，直接转到选择接收人，选择节点的页面。

java工作流引擎中协作模式下最后一个人发送选择到达节点与接受人的场景设计与实现网络开源驰骋工作流引擎-

  1. 其他资源

https://ccflow.org 官网

https://ccflow.org/down.htm  源代码下载
