RIP

基本信息

一种IGP路由信息协议，基于UDP520端口工作，存在V1,V2（ipv4）和RIPNG（ipv6）3种版本。距离矢量型路由协议，支持等开销负载均衡，默认4条，最大6条，跳数=度量，触发和周期更新。

协议的防环机制

1. rip默认最大跳数可达为15跳，16跳为不可达（跳数限制）
2. 从此口进不从此口出，用于直连和星型拓扑的防环，在MA网络消除重复更新量（水平分割）
3. 路由不可达时自动发送一条跳数为16跳的路由条目触发更新（毒性逆转水平分割）
4. 抑制计时器—更新时间30s 失效时间180s 抑制时间180s（华为设备不存在抑制时间） 刷新时间240s

V1和V2的区别

1. V1是有类别协议，更新时不携带子网掩码；V2是无类别协议，不支持超网，但支持认证。
2. V1使用广播更新—255.255.255.255 V2使用组播更新—224.0.0.9
   兼容问题：V1和V2默认不兼容，V1仅收发V1信息；V2仅收发V2信息。

RIPV1连续子网问题

RIPV1可以在连续性子网环境下正常工作；若未实现连续子网环境，可以使用第二地址

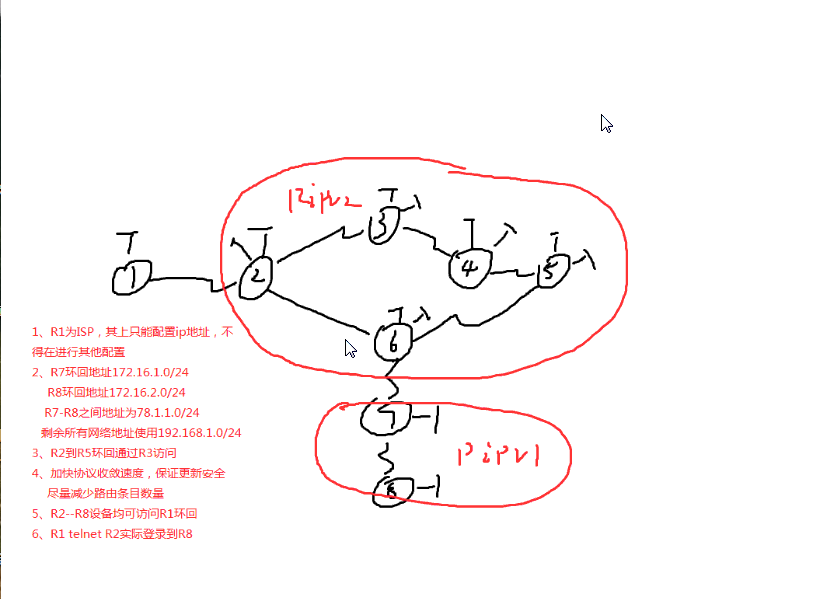

选路实验

子网划分
先划分6个路由器的环回和骨干链路，在仔细划分，方便RIP宣告和汇总

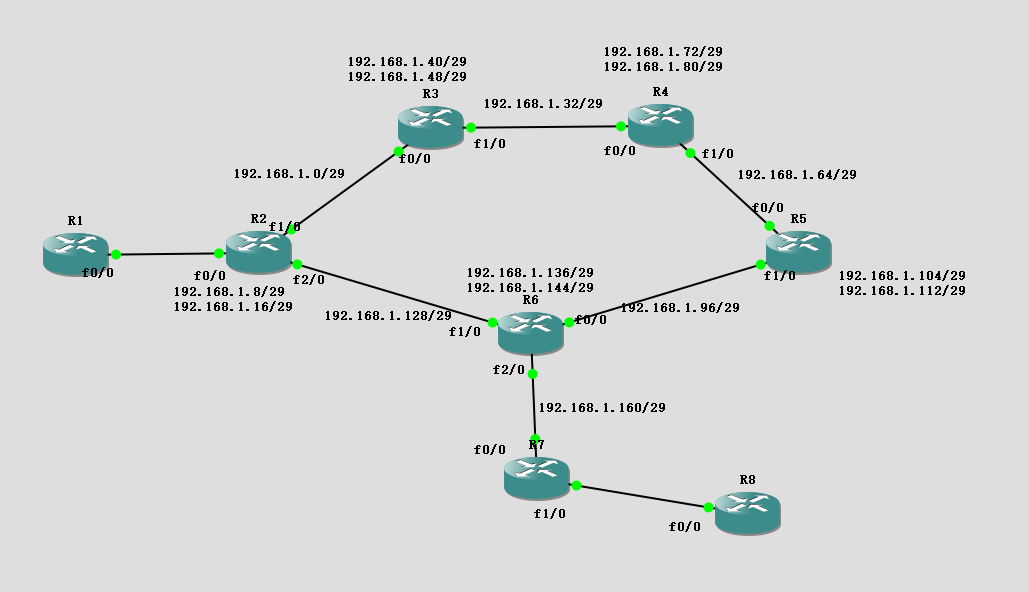

实验拓扑及各网段如下：

1. 基本IP配置略
   R1-R2之间用12.1.1.0/24网段 R1环回为1.1.1.1/24
2. 因为R7,R8为RIPV1,但R7-R8网段不是连续子网，所以在R7-R8接口上配置第二地址

R7(config)#interface f1/0 R7(config-if)#ip address 172.16.3.1 255.255.255.0 secondary  R8(config)#interface f0/0 R8(config-if)#ip address 172.168.3.2 255.255.255.0 secondary

3. 启RIP协议，宣告网段

R2(config)#router  rip  R2(config-router)#version 2 R2(config-router)#no auto-summary    关闭自动汇总 R2(config-router)#network 192.168.1.0  为了方便，所以我们全部宣告 R3,R4,R5,R6略 R7(config)#router  rip  R7(config-router)#network 172.168.1.0 R7(config-router)#network 172.168.3.0宣告第二地址 R8(config)#router  rip  R7(config-router)#network 172.168.2.0 R7(config-router)#network 172.168.3.0

4. RIPV1V2兼容

R6(config)#interface f2/0 R6(config-if)#ip rip send version 1 2   可发送版本12 R6(config-if)#ip rip receive version 1 2  可接收版本12  R7(config)#interface f0/0 R7(config-if)#ip rip send version 1 2 R7(config-if)#ip rip receive version 1 2

5. RIP选路R2访问R5环回通过R3
   RIP选路用偏移列表，在控制层面更新进出的接口上人为加大度量，可叠加

R6(config)#access-list 1 permit 192.168.1.96 0.0.0.31 R6(config)#router rip  R6(config-router)#offset-list 1 in 6

6. 加快收敛，汇总路由减少路由条目数量

R2 R2(config)#router rip  R2(config-router)#timers basic 15 90 90 120   加快收敛 R2(config)#interface f1/0        在更新源路由器上所有更新发出的接口上汇总 R2(config-if)#ip summary-address rip 192.168.1.0 255.255.255.224 R2(config)#interface f2/0 R2(config-if)#ip summary-address rip 192.168.1.0 255.255.255.224 R3 R3(config)#interface f0/0 R3(config-if)#ip summary-address rip 192.168.1.32 255.255.255.224 R3(config)#interface f1/0 R3(config-if)#ip summary-address rip 192.168.1.32 255.255.255.224 R4 R4(config)#interface f0/0 R4(config-if)#ip summary-address rip 192.168.1.64 255.255.255.224 R4(config)#interface f1/0 R4(config-if)#ip summary-address rip 192.168.1.64 255.255.255.224 R5 R5(config)#interface f0/0 R5(config-if)#ip summary-address rip 192.168.1.96 255.255.255.224 R5(config)#interface f1/0 R5(config-if)#ip summary-address rip 192.168.1.96 255.255.255.224 R6 R6(config)#interface f0/0     R6(config-if)#ip summary-address rip 192.168.1.128 255.255.255.224 R6(config-if)#ip summary-address rip 192.168.1.160 255.255.255.224 R6(config)#interface f1/0 R6(config-if)#ip summary-address rip 192.168.1.160 255.255.255.224 R6(config-if)#ip summary-address rip 192.168.1.128 255.255.255.224 R6(config)#interface f2/0 R6(config-if)#ip summary-address rip 192.168.1.128 255.255.255.224 R6(config-if)#ip summary-address rip 192.168.1.160 255.255.255.224

7. 私网可以连接公网做NAT

R2(config)#access-list 1 permit any R2(config)#ip nat inside source list 1 interface f0/0 R2(config)#interface f0/0 R2(config-if)#ip nat outside R2(config)#interface f1/0 R2(config-if)#ip nat inside R2(config)#interface f2/0 R2(config-if)#ip nat inside R2(config-router)#default-information originate 下放缺省地址 R2(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.1  静态缺省

9. R1telnetR2实际登录R8

 打开R8telnet   在R2做端口映射  R8(config)#enable password cisco R8(config)#line vty 0 4 R8(config-line)#password cisco R8(config-line)#login  R2(config)#ip nat inside source static tcp 78.1.1.2 23 12.1.1.2 23
