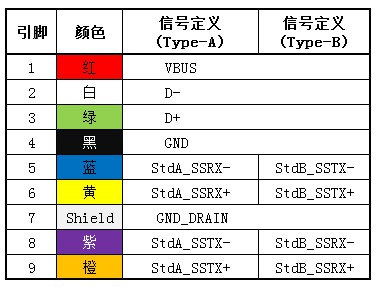

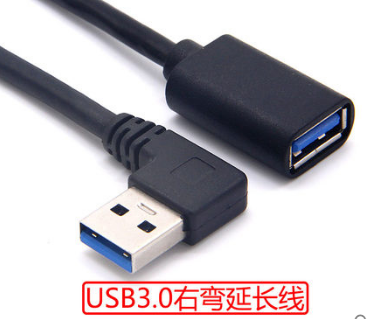

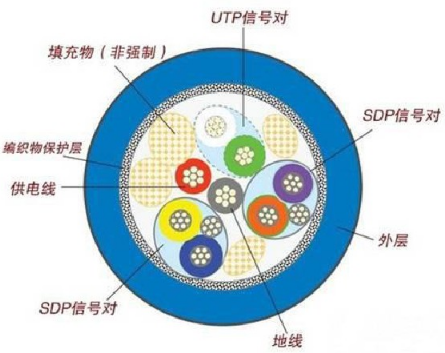

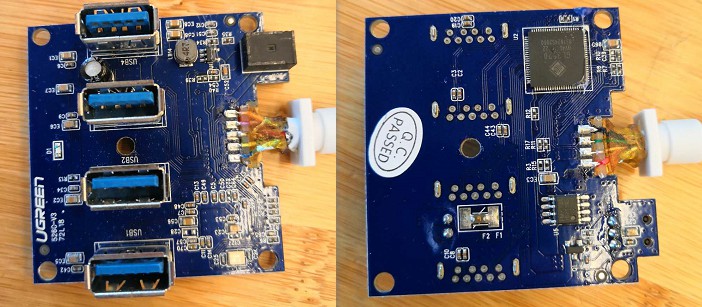

最近买了一个USB 3.0 的 USB HUB，线长1.5米，外出携带的时候感觉太长，很不方便。另外是直头的，插在笔记本上的USB口的时候很碍事，所以就想给它换一条90度右弯的 USB3.0 线。 查找了一下USB 3.0 线序和相关信息，发现它比USB2.0 四根线复杂了不少，USB 3.0/3.1 在USB 2.0 的四根线的基础上增加了差分发送和接收线，这是四条可以进行双向数据传输的信号线，所以传输速度显著增加，USB3.0最大传输速度为5.0G/s，而3.1更达到了10.0G/s。USB 3.0/3.1 接线定义相同（如下图），供电能力为 900mA。 各引脚颜色、信号定义如下： 这个USB HUB PCBA 实物如下： 最后，说一下 USB HUB 3.0 的方案。一般现在市面上主要有两种： 创惟 GL3520 和 VIA VL812，其中3520是应用最广的一种，在网上有相关的资料和原理图下载。
