本文介绍智能车D车模后座支架的一种设计方案,经过我实际测试很牢固,特别稳, 就算车发生碰撞,也不会掉落或者偏移,除非车模被损坏。
本方案经过多次实践和修改,最终支架确定为由两部分组成,第一部分为主要用来承重和提供滑动通道,第二部分用来支撑电池或者电容等其他附件,其实物图如下:
第一部分:

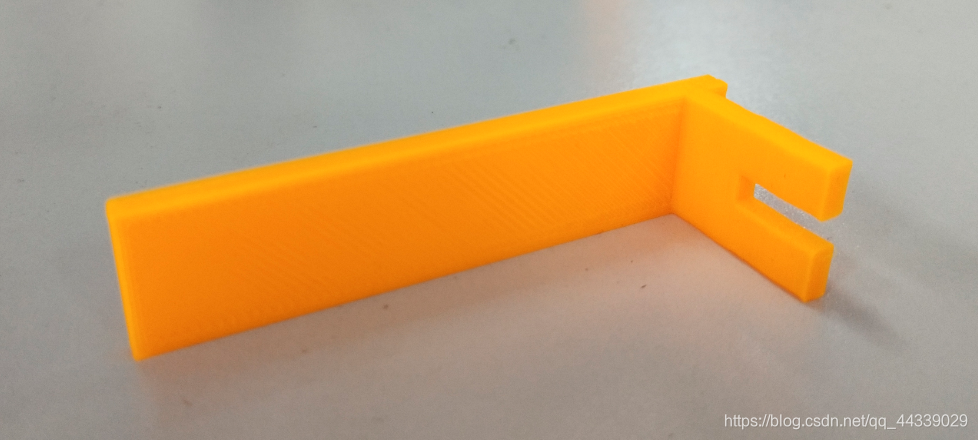

第二部分:

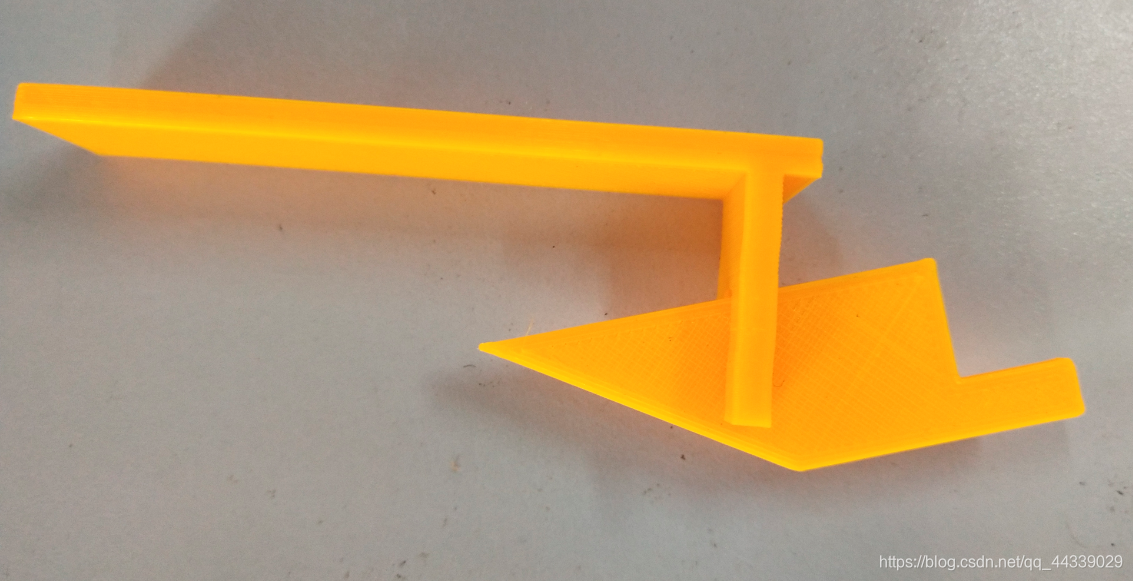

组合图:
安装在车模上示例图:
本方案的设计充分利用车模后座的结构来承受支撑力,采用过盈配合,再配合热熔胶加固,很稳。之所以设计成两部分组成,而不是一体的结构,一是为了3D打印机,打印容易方便,二是为了具备灵活的角度可调性,对第一部分而言调节其伸进车模的长度,可以调节车模的最大仰角,其前部的结构设计使其不会与电机轴产生接触,保障了电机的正常运转,对第二部分而言,可以在较大范围内调节其抬起的角度,这对于直立车而言,可以很方便的调节机械零点。

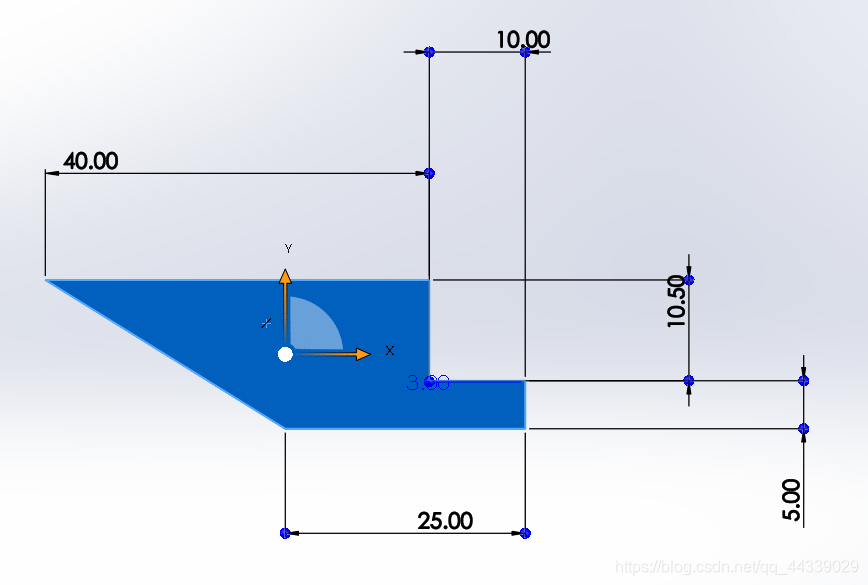

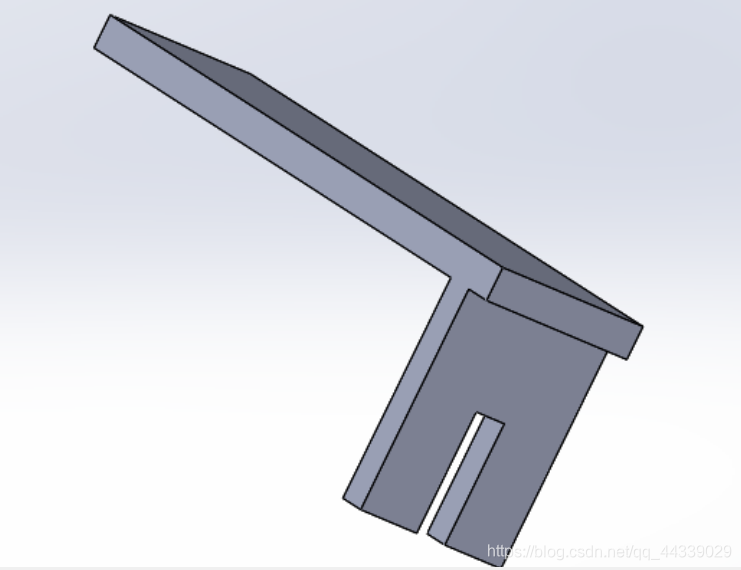

solidworks截图及详细的设计尺寸参数如下(打印厚度为3mm,下图尺寸单位为mm):
本方案的设计由我和朋友(Sparks of Fire)共同完成,我负责结构的和尺寸的设计,他负责模型的绘制及3D打印,本文附件中的solidworks的原文件和供3D打印识别的文件也由他提供,若附件链接失效或者需要c币才能下载,可在评论区留言,我直接发给你。
