第一关：MIPS指令译码器设计 于是将获得的OP、Func和常数对比就行，相同输出1 第2关：定长指令周期—时序发生器FSM设计 第4关：硬布线控制器组合逻辑单元 注意：slt指令的执行周期输出信号如下 rs/rt是regtgt信号，Cin是PCin（当输入equal=1，T3=1，beq时，输出PCin=1） 将excel生成的表达式输入到logisim中。 ——————————————————5/25更新———————————————————– 第5关：定长指令周期—硬布线控制器设计
要求我们设计译码器，那么首先要知道要指令的具体格式，通过查阅MIPS指令手册可以知道
OP
Func
SLT
000000
101010
BEQ
000100
/
ADDI
001000
/
LW
100011
/
SW
101011
/
以下给出例子：

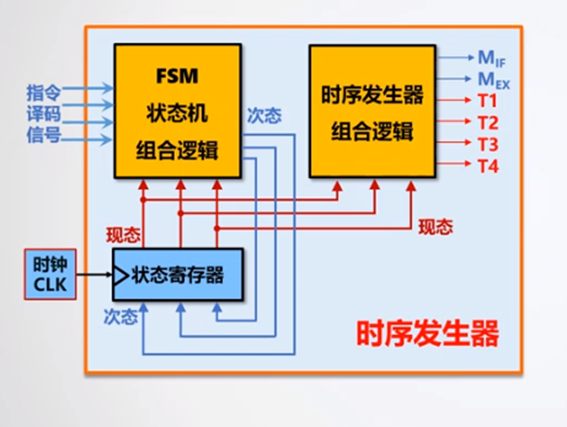

根据下图，知道次态和原态之间的关系。
输入输出：
法1：
填写表格，生成表达式：
输入表达式：
法2：
直接填真值表：
第3关：定长指令周期—时序发生器输出函数设计
解法：同样根据测试用例，填写表格
解法：
根据下表，填写题目给的excel表格。
图一
T1：rout xin
T2：rout rs/rt slt
T3：zout rin regdst

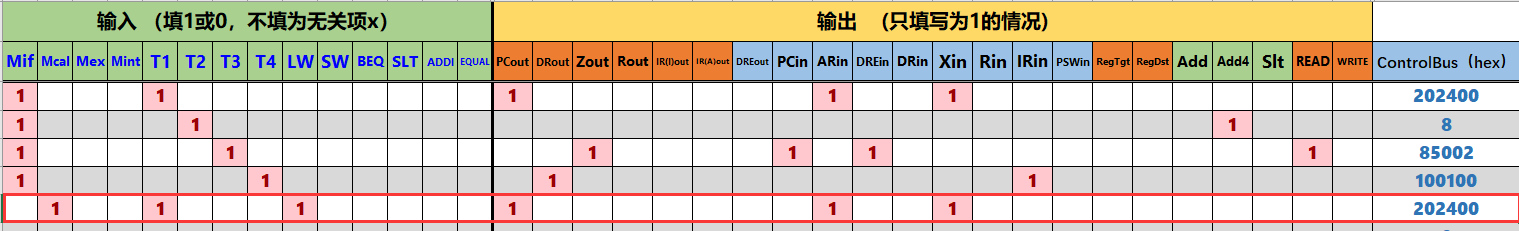

图二
以下具体讲一下填写excel表格的方法：
以图一中的计算周期为例：
取指周期对应的输入是Mif，节拍T1对应的输入是T1，所以图二表格中的输入的Mif，T1填1；
而看图1可以知道对应的输出是PCout，ARin，Xin，那么图二表格中的输出在PCout，ARin，Xin对应位置下填1；
以图一中的计算周期的lw指令为例：
计算周期对应的输入是Mcal，节拍T1对应的输入是T1，指令lw对应的输入是LW，所以图二表格中的输入的Mcal，T1，LW填1；
而看图1可以知道对应的输出是Riout，Xin，那么图二表格中的输出在对应位置下填1；
解法：根据下图连线
提醒：指令信号没用到，CLK接的位置如下；
第六关：
根据题目，加载数据
运行就行，提交。
