1.1 Verilog简介

   Verilog是一种硬件描述语言。
   Idea→行为级描述→RTL描述→门(Gate)级网表→物理版图

1.2 Verilog模块的结构

1.2.1 Verilog程序的特点

1. ●Verilog程序的基本设计单元是“模块”（module）;
   ●每个模块的内容都嵌在module和endmodule之间；
   ●每个模块实现特定的功能。
2. ●每个模块首先要进行端口定义；
   ●并说明输入和输出口(input、output或inout);
   ●再对模块的功能进行定义。
3. ● 除endmodule等少数语句外，每个语句的最后必须有分号 。
4. 注释：
   ●//······
   ●/*······*/

1.2.2 Verilog程序的4个主要部分

 1、模块声明

  1、模块声明包括：模块名字，模块输入、输出端口列表。
  2、格式：

module  模块名(端口1,端口2,端口3,……)

  3、模块结束的标志为关键字 endmodule

 2、端口(Port)定义

  1、端口分类：

端口是模块与外界连接和通信的信号线

   ● input：输入端口
   ● output:输出端口
   ● inout:双向端口
  2、格式：

input     端口名1,端口名2,…………端口名n；  //输入端口  output    端口名1,端口名2,…………端口名n；  //输出端口  inout     端口名1,端口名2,…………端口名n；  //双向端口

  3、注意：!!!
   ● 每个端口需要进行端口类型声明(输入、输出还是双向端口)和数据类型声明(wire型、reg型还是其他类型)
   ● 输入和双向端口不能声明为寄存器型。
   ●在测试模块中不需要定义端口。

 3、信号类型声明

   ●模块中所有用到的信号(包括端口信号、节点信号等)都必须进行数据类型的定义。
   ●Verilog语言提供的各种信号类型，分别模拟实际电路中的 各种物理连接和物理实体。
   ●若信号的数据类型没有定义，则综合器将其默认为是wire型。
   ●在Verilog-2001标准中，规定可以将端口声明和信号类型声明放在一条语句中完成。
   ●端口声明和信号类型声明可以都放在模块列表中，而不是模块内部。

 4、逻辑功能定义

  1、用assign持续赋值语句定义。
   ●assign语句一般用于组合逻辑的赋值，称为持续赋值方式
   ●格式：assign 结果信号名=表达式；
   例：assign f=~((a&b)|(~(c&d)));
  2、用always过程块定义。
   ●格式：

always @(敏感信号列表)  begin   //过程赋值 //if-else,case语句；for循环语句 //task,function调用  end

   ●例：见 例 描述3,4

  3、调用元件(元件例化)。
  
  
  

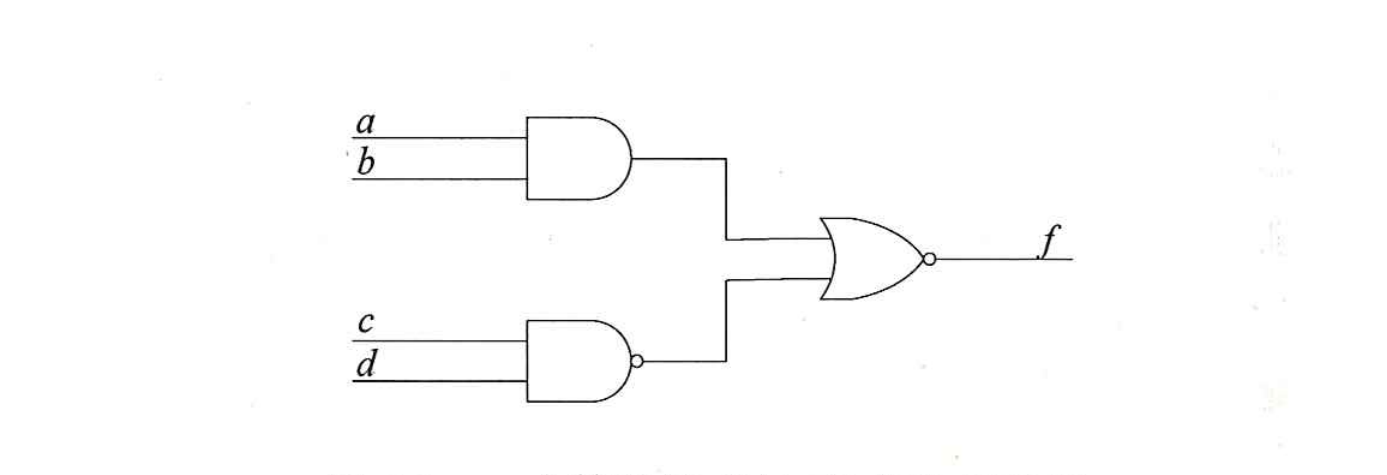

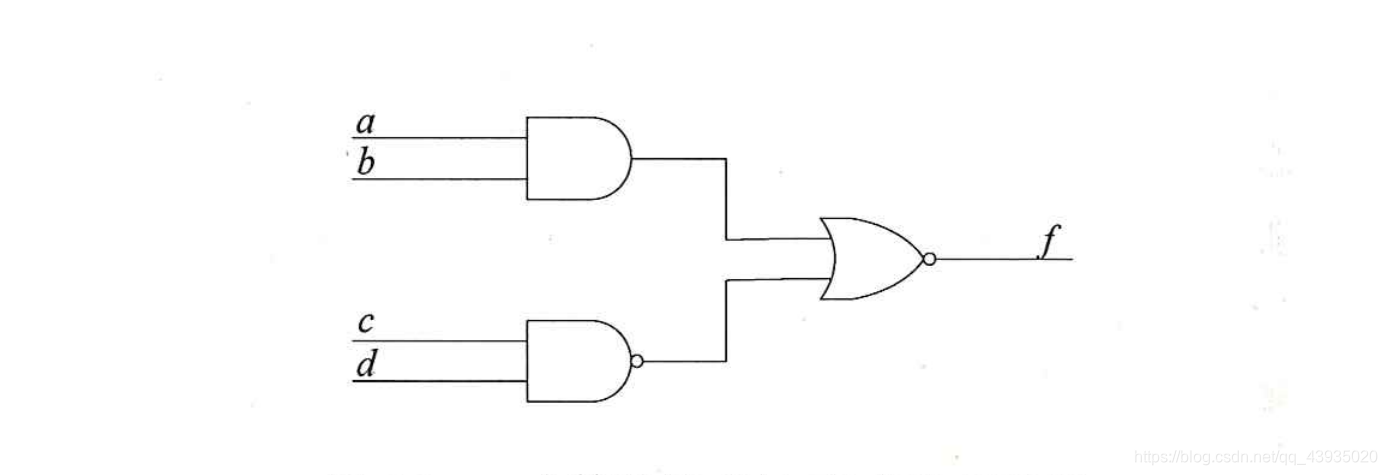

例
  
$F=overline{ab+overline{cd}}$

F=ab+cd​

用Verilog对该电路描述：
描述1：

module aoi(a,b,c,d,f); //模块名为aoi,端口列表a,b,c,d,f input a,b,c,d; //模块输入端为a,b,c,d output f; //模块输出端为f wire a,b,c,d,f; //定义信号的数据类型  assign f=~((a&b)|(~(c&d))); //逻辑功能描述 endmodule

描述2：

module aoi                   //将端口类型和信号类型的声明都放在模块列表 (input  wire a,b,c,d, //在Verilog-2001标准中，规定可以将端口声明和信号类型声明放在一条语句中完成。      output wire f); assign f=~((a&b)|(~(c&d)));    endmodule

描述3：

module aoi(a,b,c,d,f);          input a,b,c,d;                output f;  reg f; //在always过程块中赋值的变量应定义为reg型 always @(a or b or c or d) //always过程块及敏感信号列表  begin       f=~((a&b)|(~(c&d))); //逻辑功能描述  end endmodule

描述4：

module aoi                           //模块声明采用Verilog-2001格式   （input a,b,c,d，                  output reg f);  always @(*) //通配符，等价于a or b or c or d  begin       f=~((a&b)|(~(c&d))); //逻辑功能描述  end endmodule

1.3 Verilog基本组合电路设计

1.4 Verilog基本时序电路设计
