基本思想：

数学形态学图像处理的基本思想是：用具有一定形态的结构元素(是指具有某种特定结构形状的基本元素，例如一定大小的矩形、圆或者菱形等)探测目标图像，通过检验结构元素在图像目标中的可放性和填充方法的有效性，来获取有关图像形态结构的相关信息，进而达到对图像分析和识别的目的。

一.集合论基础

1.集合的概念

所谓集合是指能作为整体论述的事物的集体。
集合在数学形态学中用于表示图像中的不同对象，比如在二值图像中，通常用所有值为“1”的像素的集合表示前景(目标)，而用所有值为“0”的像素的集合表示图像的背景。

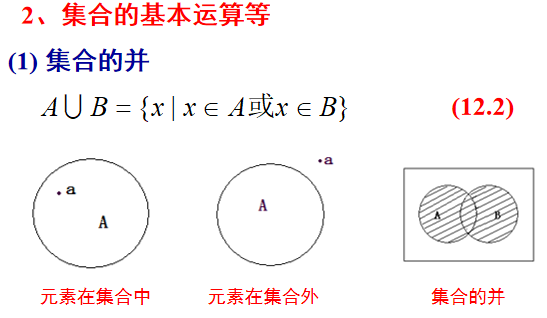

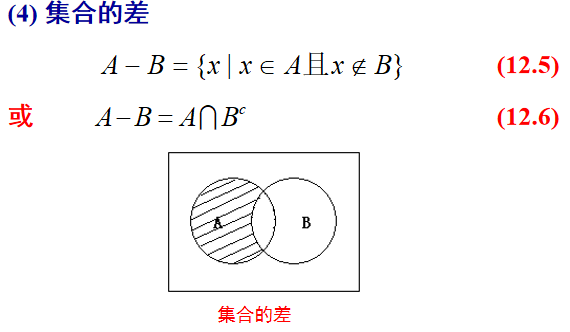

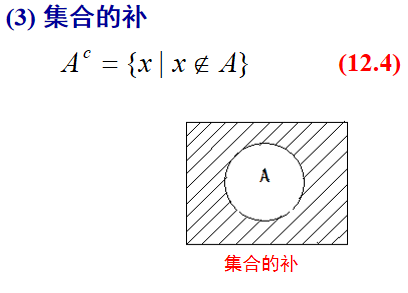

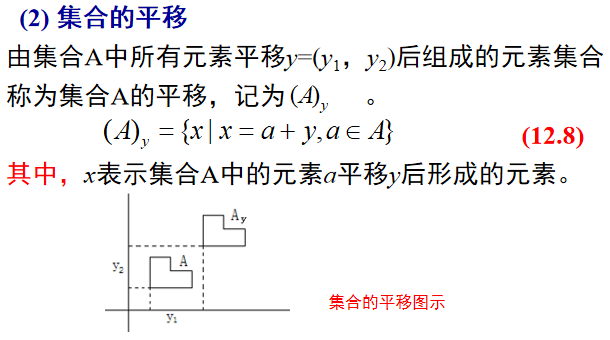

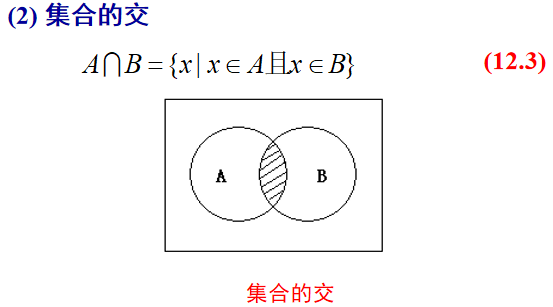

2.集合间的关系和运算

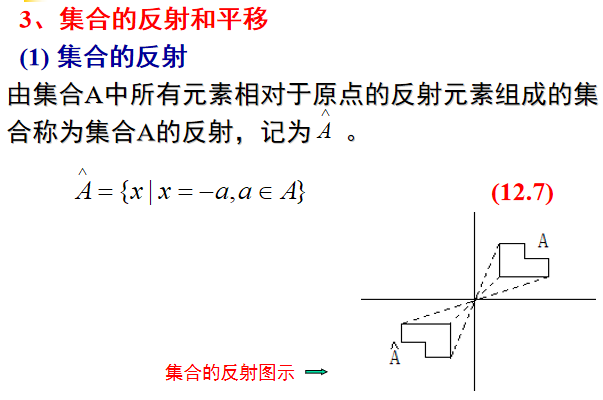

就是关于原点对称

二.二值形态学的基本运算

1.腐蚀

（1）概念

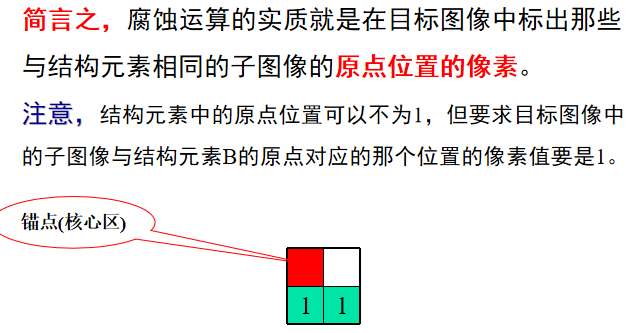

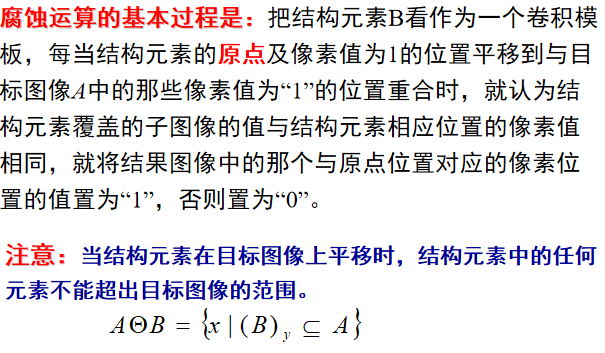

腐蚀运算的含义：每当在目标图像A中找到一个与结构元素B相同的子图像时，就把该子图像中与B的原点位置对应的那个像素位置标注为1，图像A上标注出的所有这样的像素组成的集合，即为腐蚀运算的结果。

注意：当结构元素在目标图像上平移时，结构元素中的任何元素不能超出目标图像的范围。

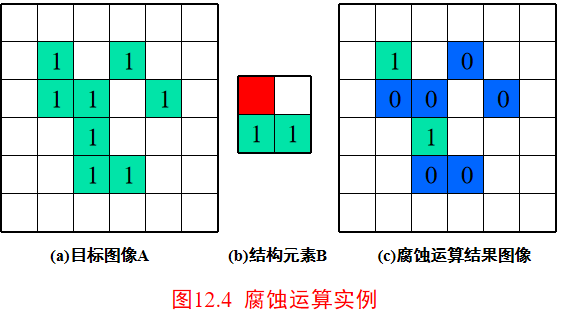

 一个实例生动形象

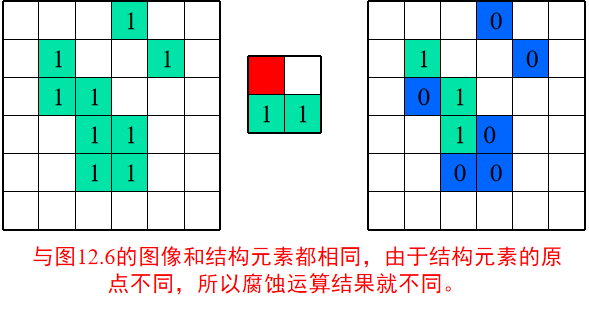

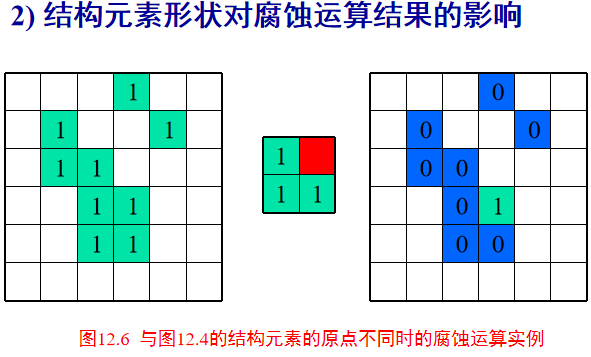

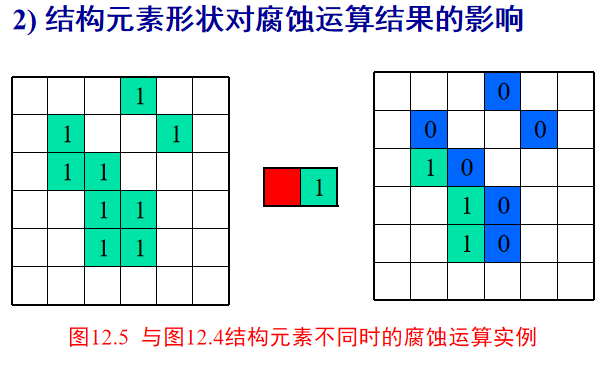

（2）结构元素形状对腐蚀运算结果的影响

腐蚀运算的结果不仅与结构元素的形状(矩形、圆形、菱形等)选取有关，而且还与原点位置的选取有关。

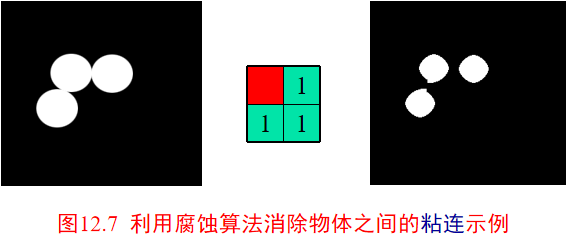

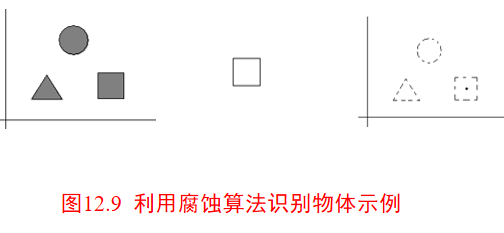

（3）腐蚀运算在物体识别中的应用

2.膨胀

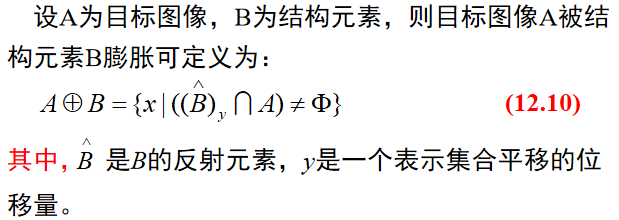

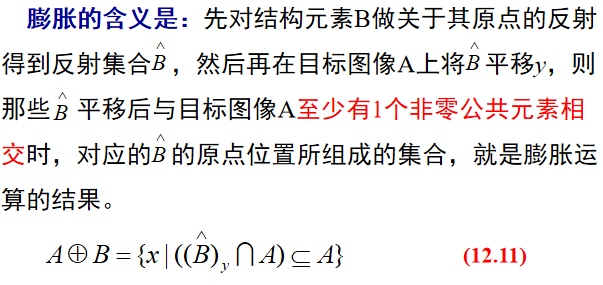

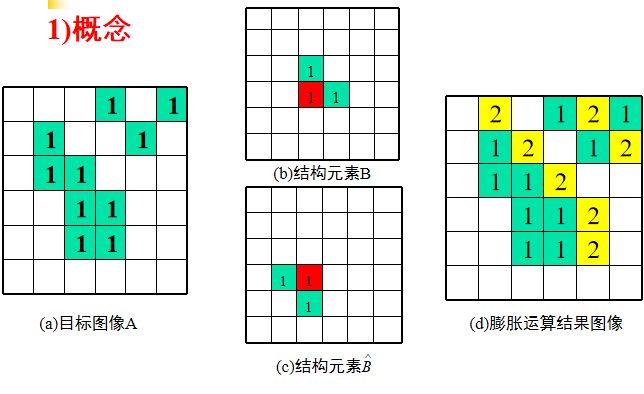

（1）概念

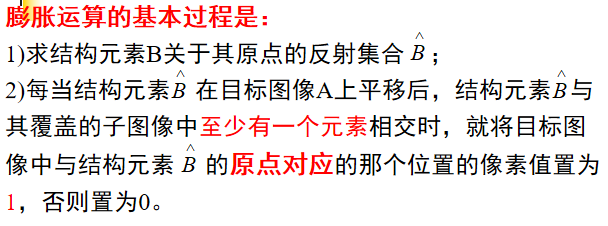

2.膨胀运算的基本过程

注意：
(1)当结构元素中原点位置的值是0时，仍把它看作是0；而不再把它看作是1。
(2)当结构元素在目标图像上平移时，允许结构元素中的非原点像素超出目标图像范围。

反射集合B的原点不改变，而是模板上的其他点关于原点做反射（关于原点对称）！！！！

当模板和移动到的区域原点位置一样时，则跳过就行！！！

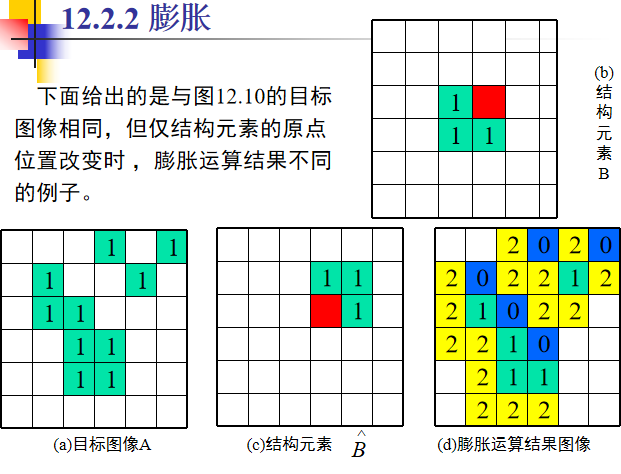

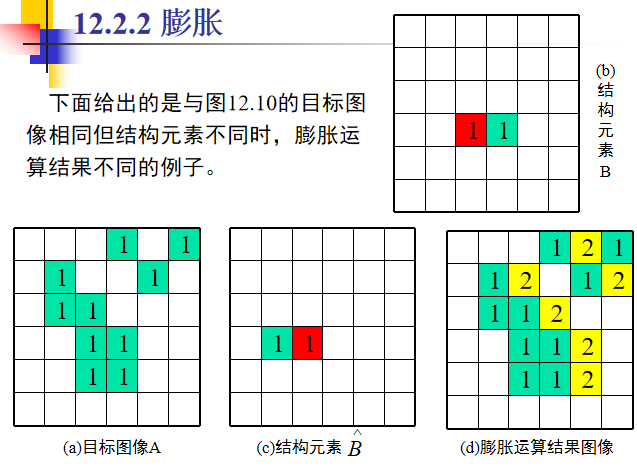

（2）结构元素形状对膨胀运算结果的影响

当目标图像不变，但所给的结构元素的形状改变时；或结构元素的形状不变，而其原点位置改变时，膨胀运算的结果都会发生改变。

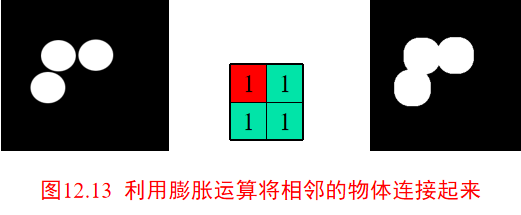

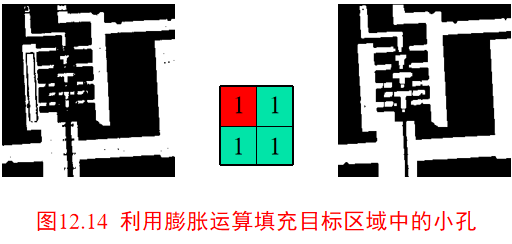

（3）膨胀运算的应用

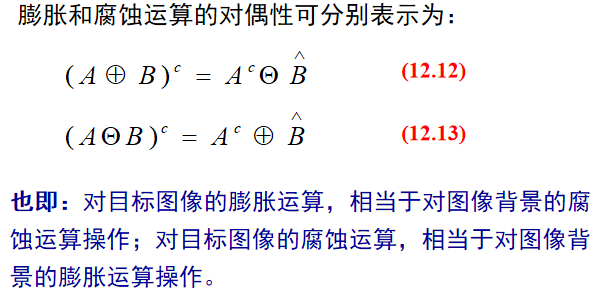

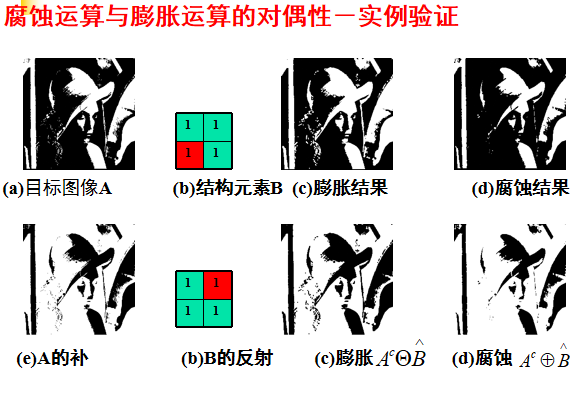

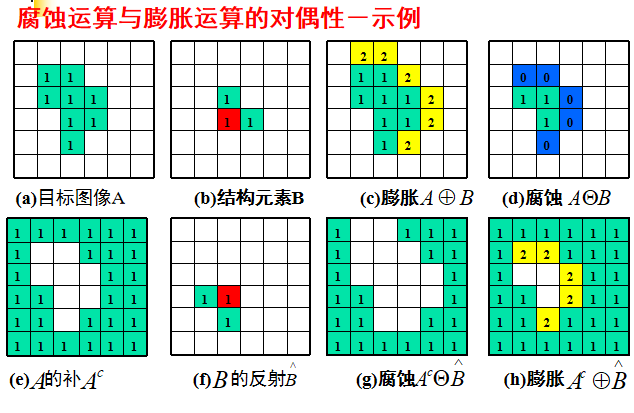

（4）腐蚀运算与膨胀运算的对偶性

3.开运算与闭运算

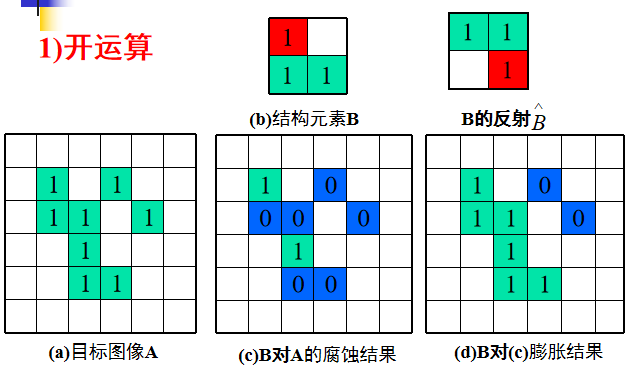

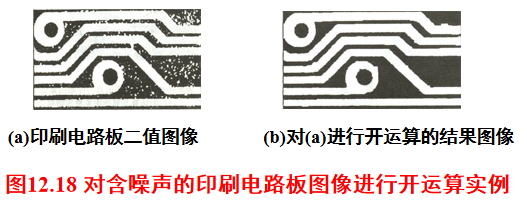

（1）开运算

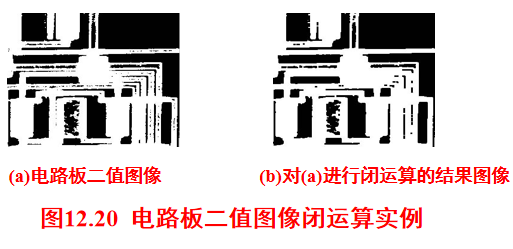

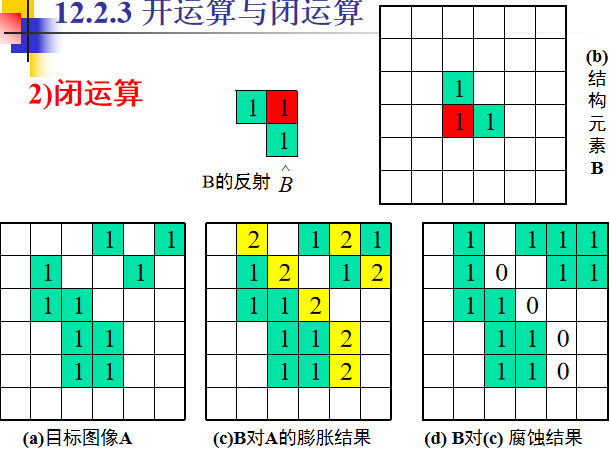

（2）闭运算

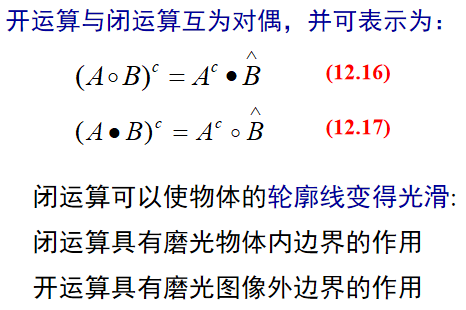

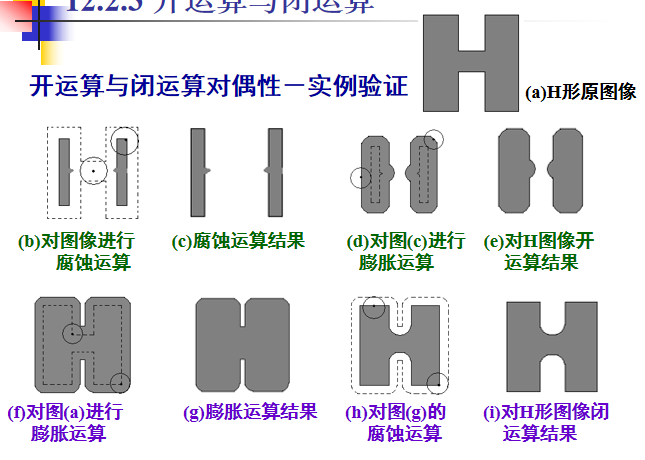

(3)开运算与闭运算对偶性

三.综上代码实现

1.函数说明

（1）getStructuringElement函数

getStructuringElement函数会返回指定形状和尺寸的结构元素。

Mat getStructuringElement(int shape, Size esize, Point anchor = Point(-1, -1));

这个函数的第一个参数表示内核的形状，有三种形状可以选择。

矩形：MORPH_RECT;

交叉形：MORPH_CROSS;

椭圆形：MORPH_ELLIPSE;

第二和第三个参数分别是内核的尺寸以及锚点的位置。一般在调用erode以及dilate函数之前，先定义一个Mat类型的变量来获得getStructuringElement函数的返回值。对于锚点的位置，有默认值Point（-1,-1），表示锚点位于中心点。element形状唯一依赖锚点位置，其他情况下，锚点只是影响了形态学运算结果的偏移。

（2）erode函数

src:源图像

kernel：腐蚀操作的内核。我们一般使用函数 getStructuringElement 配合这个参数的使用。getStructuringElement 函数会返回指定形状和尺寸的结构元素（内核矩阵）。

dst:返回图像

anchor：锚点的位置，其有默认值（-1，-1），表示锚位于单位（element）的中心，我们一般不用管它。

iterations：迭代使用 erode（）函数的次数，默认值为 1。

borderType：用于推断图像外部像素的某种边界模式。注意它有默认值 BORDER_DEFAULT。

borderValue：当边界为常数时的边界值，有默值 morphologyDefaultBorderValue()，一般我们不用去管他。需要用到它时，可以看官方文档中的 createMorphologyFilter()函数得到更详细的解释。

（3）dilate函数

和erode函数参数一样

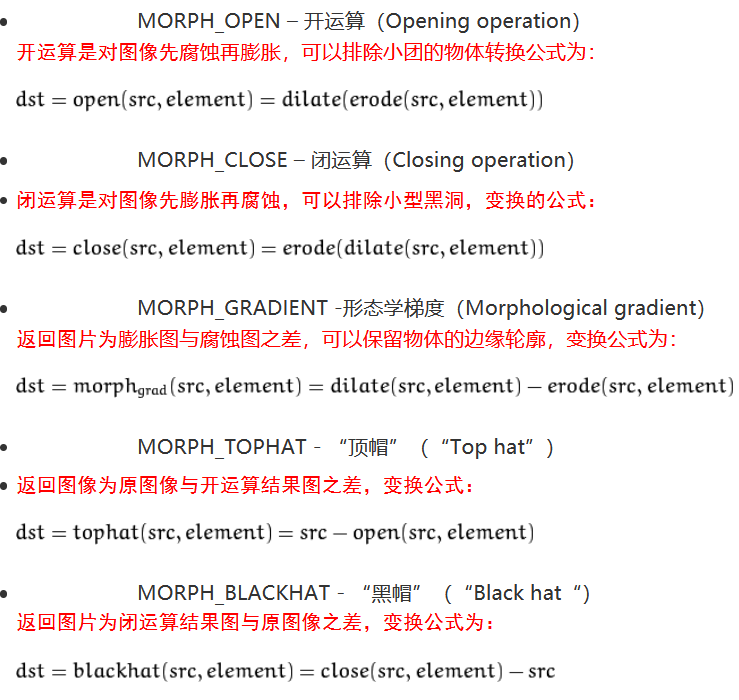

（4）morphologyEx函数

op:使用的形态学方法

2.代码实现

 import cv2 as cv import matplotlib.pyplot as plt  filename ='/home/image/Pictures/lena256.jpg' img = cv.imread(filename,0) # 矩形：MORPH_RECT; # 交叉形：MORPH_CROSS; # 椭圆形：MORPH_ELLIPSE; kernel = cv.getStructuringElement(cv.MORPH_ELLIPSE,(5,5))#构造一个椭圆形模板 print(kernel) # 腐蚀 erode : anchor=(-1,-1)锚点(内核中心点),iterations定义腐蚀次数 erosion = cv.erode(img,kernel,anchor=(-1,-1),iterations = 1) # edge img1 = img -erosion # 膨胀 dilate :格式同上函数 dilation = cv.dilate(img,kernel,iterations = 1) #开运算：先腐蚀，再膨胀，可清除一些小东西(亮的)，放大局部低亮度的区域 tophat1 = cv.morphologyEx(img, cv.MORPH_OPEN, kernel) #闭运算：先膨胀，再腐蚀，可清除小黑点  tophat2 = cv.morphologyEx(img, cv.MORPH_CLOSE, kernel) plt.subplot(231),plt.imshow(img,cmap='gray'),plt.title("orinal"),plt.xticks([]),plt.yticks([]) plt.subplot(232),plt.imshow(erosion,cmap='gray'),plt.title("eroson"),plt.xticks([]),plt.yticks([]) plt.subplot(233),plt.imshow(img1,cmap='gray'),plt.title("original-erosion=edge"),plt.xticks([]),plt.yticks([]) plt.subplot(234),plt.imshow(dilation,cmap='gray'),plt.title("dilate"),plt.xticks([]),plt.yticks([]) plt.subplot(235),plt.imshow(tophat1,cmap='gray'),plt.title("cv.MORPH_OPEN"),plt.xticks([]),plt.yticks([]) plt.subplot(236),plt.imshow(tophat2,cmap='gray'),plt.title("cv.MORPH_CLOSE"),plt.xticks([]),plt.yticks([])  plt.show()
