1.前言

在android当中对于UI体系当中往往我们会在绘制UI的时候碰到各种各样的问题而不知道从何解决， 也有时需要开发更改自定义组件时，需要做自己的调整，或者是实现某个自定义特效时的思路不明确，因此了解UI绘制流程及原理是十分必要的，本文就UI绘制流程之前的相关知识进行简单的分析和梳理，便于后续进一步了解UI绘制原理

2.View是如何添加到屏幕窗口上的

要弄清楚UI绘制流程和原理，我们首先要了解的就是View是如何被添加到屏幕窗口上的。带着这个问题我们来进行源码分析，关于界面的展示，立马浮现在脑海的就是这样一段代码：

public class MainActivity extends AppCompatActivity { @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); } }

通过传入布局资源ID，setContentView方法又做了什么事情呢？经过一系列线索最终找到了的位置也就是Window的唯一实现类PhoneWindow：

public class PhoneWindow extends Window implements MenuBuilder.Callback { ... // This is the top-level view of the window, containing the window decor. // 这是在窗口当中的顶层View，包含窗口的decor private DecorView mDecor; // This is the view in which the window contents are placed. It is either // mDecor itself, or a child of mDecor where the contents go. // 这是窗口内容放置的视图,它要么是mDecor本身，要么是mDecor的子类的内容     ViewGroup mContentParent; ... @Override public void setContentView(int layoutResID) { if (mContentParent == null) { // 注释1 installDecor(); } ... // 注释2             mLayoutInflater.inflate(layoutResID, mContentParent); ... } }

注释1处installDecor方法顾名思义就是初始化操作，注释2处就是将布局资源ID填充到mContentParent内容布局容器。先进入installDecor方法：

private void installDecor() {     mForceDecorInstall = false; if (mDecor == null) { // 注释1         mDecor = generateDecor(-1); ... } if (mContentParent == null) { // 注释2         mContentParent = generateLayout(mDecor); ... } }

注释1处，如果mDecor为空，就调用generateDecor方法，进入该方法就发现通过返回一个new出来DecorView，然后赋值给mDecor。注释2处调用generateLayout方法，那么该方法是如何给mContentParent赋值的呢？

protected ViewGroup generateLayout(DecorView decor) { ... // 注释1 // 根据系统主题的属性设置了许多了特性 if (a.getBoolean(R.styleable.Window_windowActionBarOverlay, false)) { requestFeature(FEATURE_ACTION_BAR_OVERLAY); } if (a.getBoolean(R.styleable.Window_windowActionModeOverlay, false)) { requestFeature(FEATURE_ACTION_MODE_OVERLAY); } if (a.getBoolean(R.styleable.Window_windowSwipeToDismiss, false)) { requestFeature(FEATURE_SWIPE_TO_DISMISS); } if (a.getBoolean(R.styleable.Window_windowFullscreen, false)) { setFlags(FLAG_FULLSCREEN, FLAG_FULLSCREEN & (~getForcedWindowFlags())); } ... // 注释2 // Inflate the window decor. int layoutResource;// 布局资源id int features = getLocalFeatures(); if ((features & (1 << FEATURE_SWIPE_TO_DISMISS)) != 0) { // 注释3  // 根据不同feature, 对layoutResource进行不同的赋值操作 // 即后续加载不同的布局，这就很好的解释了为什么我们自己要去getWindow.requestFeature时必须在           // setContent之前的原因         layoutResource = R.layout.screen_swipe_dismiss; setCloseOnSwipeEnabled(true); } else if ((features & ((1 << FEATURE_LEFT_ICON) | (1 << FEATURE_RIGHT_ICON))) != 0) { ... }      mDecor.startChanging(); // 注释4     mDecor.onResourcesLoaded(mLayoutInflater, layoutResource); // 注释5 // ID_ANDROID_CONTENT = com.android.internal.R.id.content;     ViewGroup contentParent = (ViewGroup)findViewById(ID_ANDROID_CONTENT); if (contentParent == null) { throw new RuntimeException("Window couldn't find content container view"); } ... return contentParent; }

省去了很多类似的特性设置代码，在注释1处我们发现根据系统属性的不同，通过requestFeature和setFlag方法设置了许多属性。在注释2处，看到解析窗口decor的提示，继续往下看，如注释3处，会根据不同的特性对布局资源进行不同的赋值，即后续加载不同的布局(就是不同的ActionBar，TitleBar之类的)。这就是为什么我们自己要去getWindow.requestFeature时必须在 setContent之前的原因。再看注释4处的onResourcesLoaded方法：

void onResourcesLoaded(LayoutInflater inflater, int layoutResource) { ... addView(root, 0, new ViewGroup.LayoutParams(MATCH_PARENT, MATCH_PARENT)); ...     mContentRoot = (ViewGroup) root; initializeElevation(); }

主要逻辑就是将传入layoutResource即布局资源通过addView添加到DecorView中。在回到注释5处，通过findViewById，获取id为com.android.internal.R.id.content的contentView，即内容布局容器，最后返回。分析完installDecor方法，再回到PhoneWindow的setContentView方法的注释2处，调用inflate方法，就是将MainActivity的layoutResID即对应的资源布局，添加到mContentParent内容布局容器。至此setContentView的分析就告一段落。

方法内部逻辑比较多，主要做了以下几件事：

• installDecor方法内部的generateDecor方法初始化DecorView

• installDecor方法内部的generateLayout

  • 根据不同的系统属性，通过requestFeature和setFlag方法设置不同(feature)特性

  • 根据不同的feature，通过onResourcesLoaded方法的addView加载不同的layoutResource(布局资源，一般是ActionBar，Title等)

  • 通过findViewById获取固定id为com.android.internal.R.id.content的内容布局容器contentParent

  • 返回contentParent

• setContentView方法内通过inflate方法将初始的layoutResID对于的布局添加到contentParent布局容器

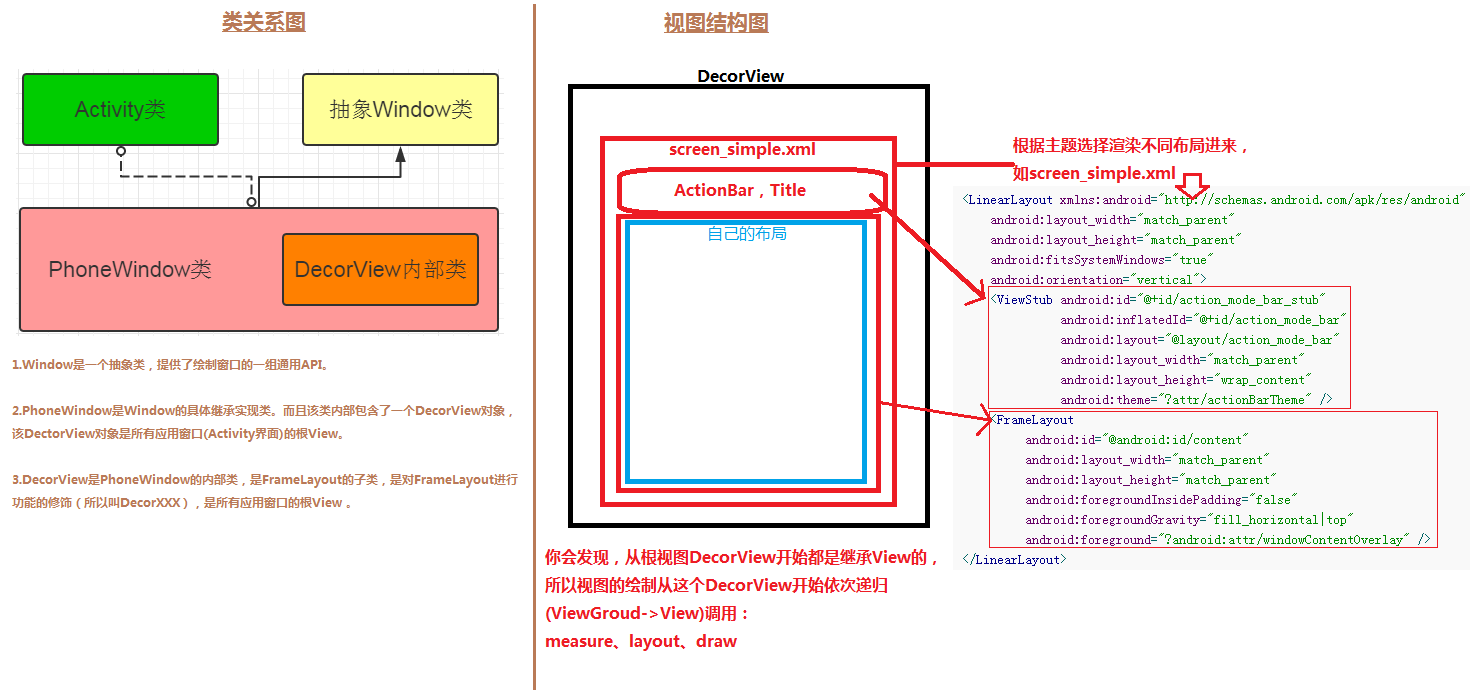

总结一下，View是如何添加到屏幕窗口上的，主要分为三个步骤：

• 创建顶层布局容器DecorView
• 在顶层布局中加载基础布局容器ViewGroup
• 将ContentView添加到基础布局中的FrameLayout中

3.View的绘制流程

3.1绘制入口

谈到View的绘制入口，就需要知晓Activity的启动过程，如果还不太清楚可以查阅下面两篇文章了解相关细节
Activity的启动流程分析与总结
Application创建流程分析

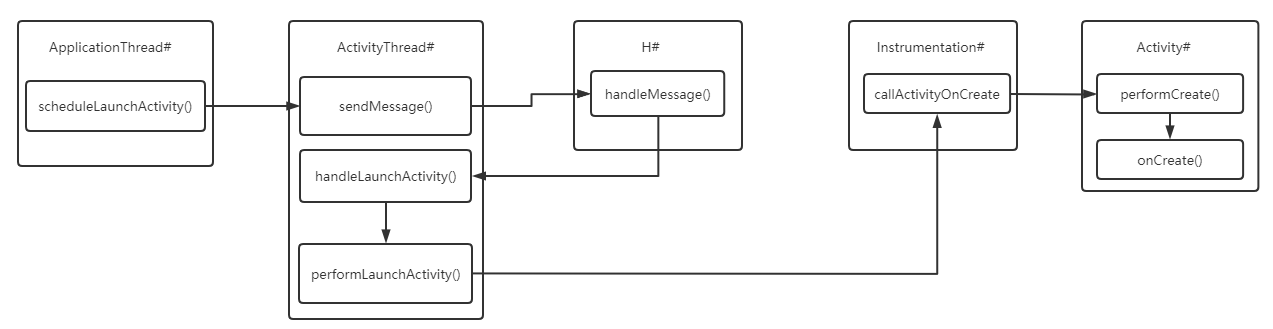

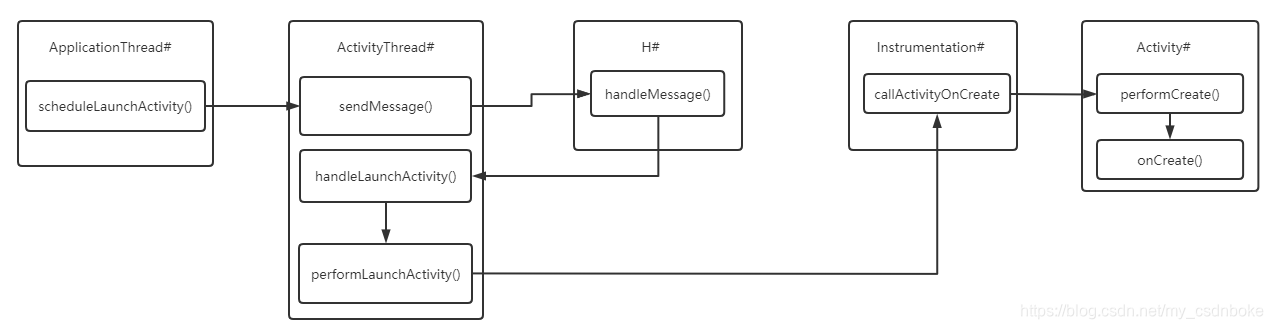

受篇幅所限，就不具体分析了。就Activity启动过程的部分与View绘制相关的流程进行简单的梳理，如下图

在handleLaunchActivity方法中调用performLaunchActivity后续会调用Activity的onCreate方法，在performLaunch之后会调用handleResumeActivity方法，顾名思义就知道它会是onResume方法的入口，走进该方法：

final void handleResumeActivity(IBinder token, boolean clearHide, boolean isForward, boolean reallyResume, int seq, String reason) {     ActivityClientRecord r = mActivities.get(token); ... // 注释1 // 回调Activity的生命周期方法onResume     r = performResumeActivity(token, clearHide, reason); if (r != null) { final Activity a = r.activity; boolean willBeVisible = !a.mStartedActivity; if (!willBeVisible) { try {                 willBeVisible = ActivityManager.getService().willActivityBeVisible(                         a.getActivityToken()); } catch (RemoteException e) { throw e.rethrowFromSystemServer(); } } if (r.window == null && !a.mFinished && willBeVisible) {             r.window = r.activity.getWindow(); // 注释2             View decor = r.window.getDecorView();             decor.setVisibility(View.INVISIBLE); // 注释3 // 调用Activity的getWindowManager获取wm             ViewManager wm = a.getWindowManager(); // 注释4 // 获取窗口的布局属性对象             WindowManager.LayoutParams l = r.window.getAttributes();             a.mDecor = decor;             l.type = WindowManager.LayoutParams.TYPE_BASE_APPLICATION;             l.softInputMode |= forwardBit; if (r.mPreserveWindow) {                 a.mWindowAdded = true;                 r.mPreserveWindow = false;                 ViewRootImpl impl = decor.getViewRootImpl(); if (impl != null) {                     impl.notifyChildRebuilt(); } } if (a.mVisibleFromClient) { if (!a.mWindowAdded) {                     a.mWindowAdded = true; // 注释5                     wm.addView(decor, l); } else {                     a.onWindowAttributesChanged(l); } } ... }

在注释2处调用window的getDecorView方法，最终还是调用PhoneWindow的相关方法获取DecorView，在注释3处调用Activity的getWindowManager方法获取ViewManager，在注释4处获取窗口的布局属性对象，在注释5处调用WindowManager的addView方法，进入Activity的getWindowManger方法：

public WindowManager getWindowManager() { return mWindowManager; }

在Activity中搜索mWindowManager赋值的逻辑：

final void attach(Context context, ActivityThread aThread, ...     mWindowManager = mWindow.getWindowManager(); ... }

接着进入Window中查找mWindowManager赋值的地方

public void setWindowManager(WindowManager wm, IBinder appToken, String appName, boolean hardwareAccelerated) { ...     mWindowManager = ((WindowManagerImpl)wm).createLocalWindowManager(this); }

接着进入createLocalWindowManager方法，来到了WindowManagerImpl 即WindowManager的实现类：

public WindowManagerImpl createLocalWindowManager(Window parentWindow) { return new WindowManagerImpl(mContext, parentWindow); }

进入WindowManagerImpl的addView方法：

@Override public void addView(@NonNull View view, @NonNull ViewGroup.LayoutParams params) { applyDefaultToken(params);     mGlobal.addView(view, params, mContext.getDisplay(), mParentWindow); }

接着进入mGlobal即WindowManagerGlobal的addView方法：

public void addView(View view, ViewGroup.LayoutParams params,         Display display, Window parentWindow) { ...        ViewRootImpl root; ... // 注释1         root = new ViewRootImpl(view.getContext(), display); // 注释2         view.setLayoutParams(wparams);          mViews.add(view);         mRoots.add(root);         mParams.add(wparams); // do this last because it fires off messages to start doing things try { // 注释3             root.setView(view, wparams, panelParentView); } catch (RuntimeException e) { ... throw e; } } }

在注释1处，实例化了一个ViewRootImpl，在注释2处，设置布局参数，添加到相关集合，在注释3处通过ViewRootImpl的setView方法将View和布局参数等进行了关联，进入setView方法：

public void setView(View view, WindowManager.LayoutParams attrs, View panelParentView) { ... // Schedule the first layout -before- adding to the window // manager, to make sure we do the relayout before receiving // any other events from the system. requestLayout(); ... }

需要关心的代码就这一句requestLayout，我们知道该方法会触发View的绘制流程，进入该方法：

@Override public void requestLayout() { if (!mHandlingLayoutInLayoutRequest) { checkThread();         mLayoutRequested = true; scheduleTraversals(); } }

进入scheduleTravels方法：

@UnsupportedAppUsage void scheduleTraversals() { if (!mTraversalScheduled) {         mTraversalScheduled = true;         mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier(); // 注释1         mChoreographer.postCallback(                 Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null); if (!mUnbufferedInputDispatch) { scheduleConsumeBatchedInput(); } notifyRendererOfFramePending(); pokeDrawLockIfNeeded(); } }

注释1处方法参数mTraversalRunnable是一个Runnable，进入查看它的run方法：

final class TraversalRunnable implements Runnable { @Override public void run() { doTraversal(); } }

继续追踪进入doTraversal方法

void doTraversal() { ... performTraversals(); ... }

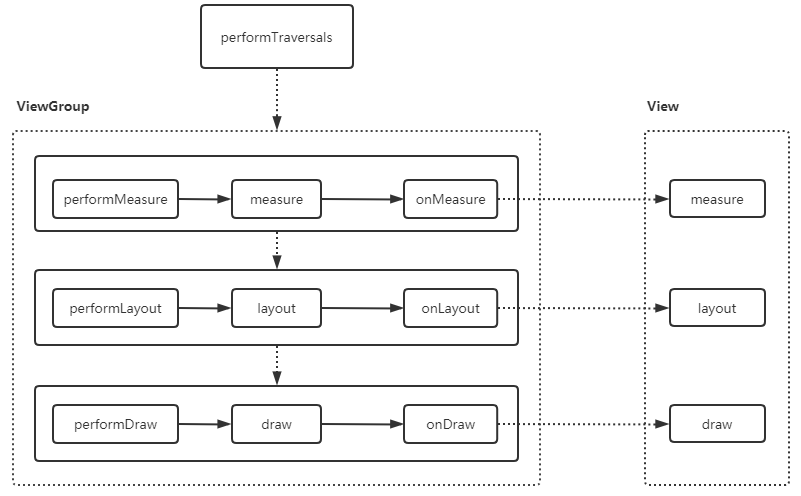

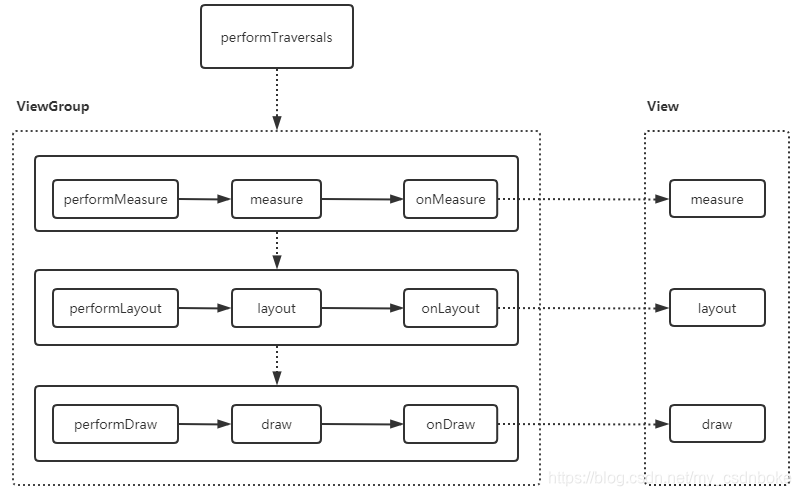

进入performTraversals方法, 正式进入View绘制的三大流程

private void performTraversals() { ... // 执行测量 performMeasure(xxx) ... // 执行布局 performLayout(xxx); ... // 执行绘制 performDraw(); ... }

绘制入口的简单小结

• ActivityThread.handleResumeActivity()
• WindowManagerImpl.addView(decorView, layoutParams)
• WindowManagerGlobal.addView()
• ViewRootImpl.addView()

3.2绘制涉及的类及方法

• ViewRootImpl.setView(decorView, layoutParams, parentView)
• ViewRootImple.requestLayout()–>scheduleTraversals()–>doTraversal()–>performTraversals()

3.3绘制三大步骤

• 测量：ViewRootImpl.performMeasure()
• 布局：ViewRootImpl.performLayout()
• 绘制：ViewRootImpl.performDraw()

结语

ViewRootImpl是连接WindowManager和DecorView的纽带，View绘制的三大流程均是通过它来完成的，在ActivityThread中，当Activity对象被创建完毕后，会将DecorView添加到Window中，同时会创建ViewRootImple对象，并将ViewRootImpl和DecorView建立关联。View的具体绘制从ViewRootImpl的performTraversals方法开始的，它经过measure、layout和draw三个过程才能最终将一个View绘制出来，其中measure用来测量View的宽和高，layout用来确定View在父容器中的放置位置，而draw则负责将View绘制在屏幕上。
