华为 OSPF基本概念与基础配置网络YBD的博客-

OSPF是一种应用非常广泛发基于链路状态的动态路由协议，它具有区域（Area）化的层次结构，扩展性好，收敛速度快，适合部署在各
种规模的网络上。

一、拓扑

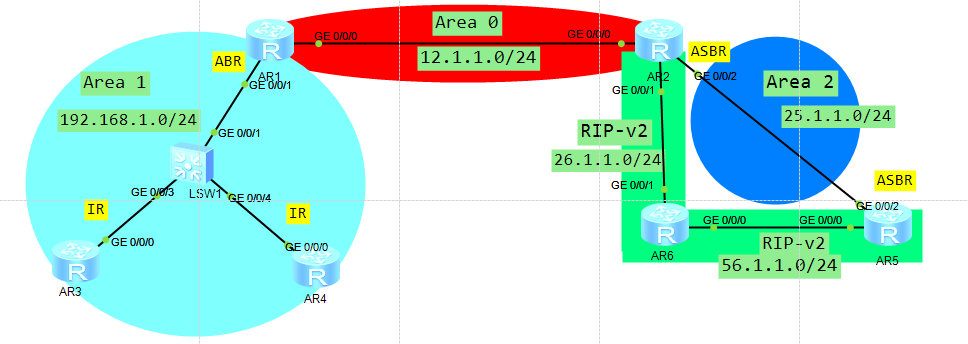

二、基础配置

1、如图配置个接口地址及系统名称

AR-1  [Huawei]sysname AR-1 [AR-1]int LoopBack 0 [AR-1-LoopBack0]ip address 1.1.1.1 32 [AR-1-LoopBack0]int g0/0/1 [AR-1-GigabitEthernet0/0/1]ip address 192.168.1.1 24 [AR-1-GigabitEthernet0/0/1]int g0/0/0 [AR-1-GigabitEthernet0/0/0]ip address 12.1.1.1 24 [AR-1-GigabitEthernet0/0/0]quit  [AR-1]ospf 1 router-id 1.1.1.1 [AR-1-ospf-1]a 0 [AR-1-ospf-1-area-0.0.0.0]net 12.1.1.1 0.0.0.0 [AR-1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0 [AR-1-ospf-1-area-0.0.0.0]a 1 [AR-1-ospf-1-area-0.0.0.1]net 192.168.1.1 0.0.0.0

2、按照图示信息宣告OSPF网络和RIP网络，OSPF配置时手动指定OSPF的R-ID
例：AR-1 为1.1.1.1，AR-2为2.2.2.2依次类推

3、实现全网互通

AR-6 ping AR-3(192.168.1.3)

三、观察与分析

1、路由器角色划分

IR：internal Router区域内路由器；
BR：Backbone Router骨干路由器；
ABR：Area Border Router区域边界路由器；
ASBR：AS Border Router自治系统边界路由器。

（1）请标识出图中所有路由器各自所属的角色

需要注意的是一个ospf设备可能会对应几个角色，但是IR和BR只能对应一个角色，即路由器如果是一个BR或者IR之后就不会再是其他角色了。

2、指定AR-3为192.168.1.0网段的DR，AR-4为BDR

[AR-1-GigabitEthernet0/0/1]ospf dr-priority 0  //修改接口的OSPF优先级为0,表示本接口不参与OSPF的DR，BDR选举

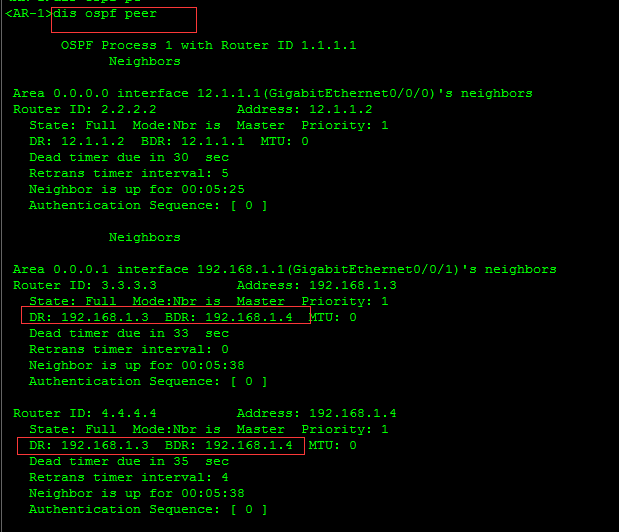

dis ospf peer

3、分析

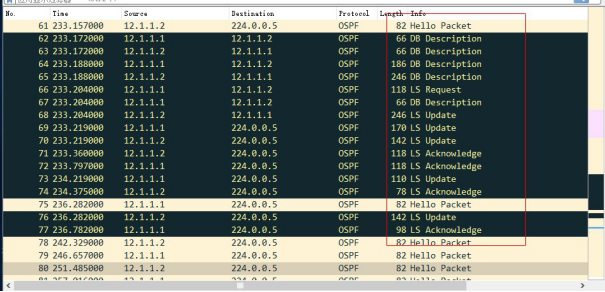

（1）在AR-1的G0/0/0接口开启抓包，然后配置AR-1与AR-2的ospf，抓包观察AR-1与AR-2 ospf建立邻居过程中交互了几种数据包

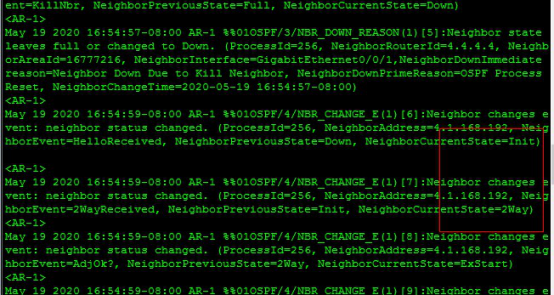

重启OSPF进程，可观察OSPF邻居关系的建立过程。
Reset ospf process

五种数据包

1.Hello
2.DD
3.LSR
4.LSU
5.LSAck

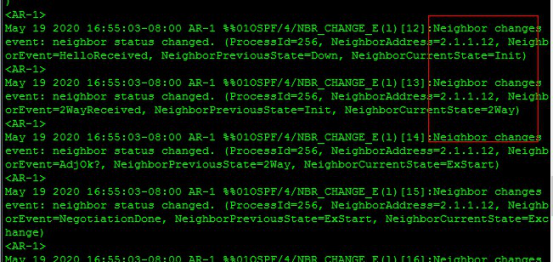

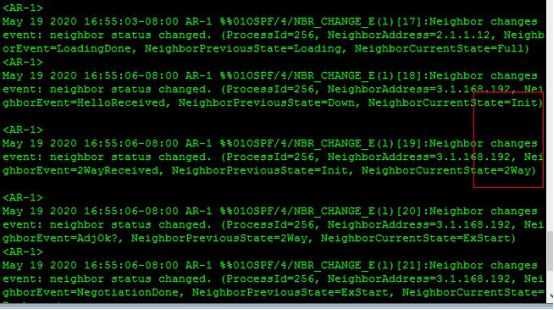

（2）查看AR-1在建立邻居过程中弹出的日志信息，截图标识出建立邻居时的OSPF状态 信息（即找出inter 2-way这些状态）

192.168.1.3

12.1.1.2

192.168.1.4

四、OSPF基本概念

1、AS：自治系统，也叫路由域

同一个AS中的所有路由器必须运行相同的路由协议，且必须彼此互相连接（中间不能被其他协议路由域间断）
在OSPF网络中只有再同一个AS内的路由器才会相互交互链路状态信息。

2、AREA：区域是OSPF非常重要的一个特征，在一个AS内划分不同的区域，每个OSPF路由器只能在所属区域内部学习到完整的链路状态信息
（1）Area 0骨干区域：用来连接不同区域的骨干区域，OSPF网络设计规定普通区域必须和骨干区域直接连接，

3、OSPF特殊区域

在OSPF中，除了Stub，Totally Stub，NSSA，Totally NSSA；其他区域通常为普通区域（包括AREA 0骨干区域）

4、OSPF五种数据包的类型和作用描述

（1）Hello包

作用：发现，建立/协商，维持邻居。

（2）DD（DBD）数据库描述包

作用：LSA更新时的主从选举；MTU LSA简略新的交互

（3）LSR链路状态请求包

作用：请求自身缺少的LSA信息

（4）LSU链路状态更新包

作用：LSA更新信息（回应对方的LSR的请求）

（5）LSACK链路状态确认

作用：LSA更新新的确认回复

5、邻居与邻接

在OSPF路由器通告任何LSA之前，OSPF路由器必须首先发现邻居路由器并建立起邻接关系。

（1）邻居：仅通过hello包发现运行OSPF的其他路由器
（2）邻接：建立了邻居关系，并且OSPF关系更进一步，互相发送各自的LSA信息。

6、OSPF的网络类型：

（1）点对点网络（point-to-point—-P2P）

a：成员关系：邻接（自动形成）
b：组播地址：224.0.0.5
c：更新方式：组播
d：DR/BDR：无

（2）广播型网络（broadcast—MA）

a：成员关系：邻居/邻接（自动形成）
b：组播地址：224.0.0.5，224.0.0.6
c：更新方式：组播
d：DR/BDR：有

（3）非广播多路访问（NBMA）

a：成员关系：邻居（手动）
b：组播地址：不适用
c：更新方式：单播
d：DR/BDR：有

（4）点到多点网络（point-to-multipoint—PMP）

a：成员关系：邻居
b：组播地址：不适用
c：更新方式：组播hello；单播其他ospf报文
d：DR/BDR：无

7、OSPF在MA网络的DR，BDR

（1）DR：Designated Router指定路由器
在MA网络建立和维护邻接关系并负责LSA的同步；
DR与其他所有的路由器形成邻接关系并交换链路状态信息，其他路由器之间不直接交换链路状态信息，这样就大大减少了MA网络中的邻接关系数据 及交换链路状态信息消耗的资源。

（2）BDR：Backup Designated Router备份指定路由器
规避单点故障风险，通过选举备份指定路由器BDR，在DR失效时快速接管DR的工作

（3）DR,BDR的选举：
DR/BDR的选举是基于接口的；接口DR优先级为0，表示不参与选举
a：比较接口优先级，越大越优先（默认为1）
b：优先级一致比较R-ID，越大越优先

8、OSPF的计时器

（1）Hello包，默认10S一发，超时时间为Hello间隔的4倍。
（2）LSA全网通告时间默认30分钟。
