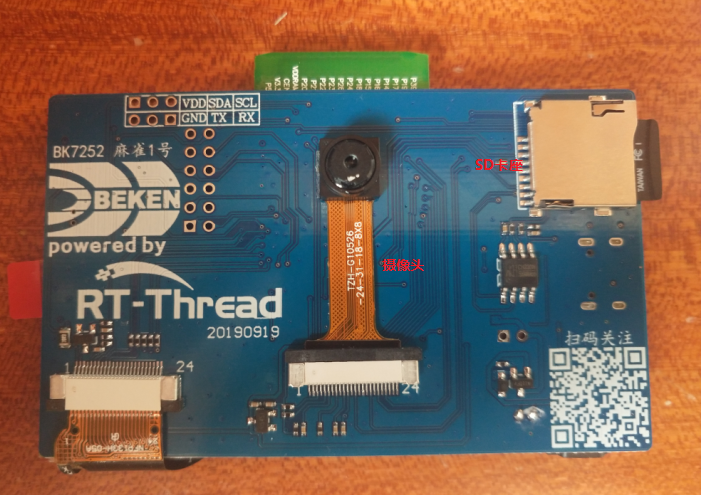

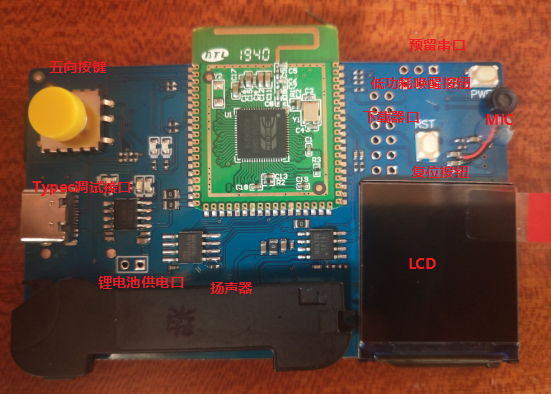

1. 麻雀一号开发板

最近收到了RT-Thread的麻雀一号开发板，这款开发板可真的是：麻雀虽小，五脏俱全啊！

• 主控芯片：BK7252，博通集成电路的一款高性能 WiFi 模块，CPU 主频180Mhz，内部拥有 512KB 内嵌 RAM 和 4M byte Flash 空间；
• 低功耗：在深度睡眠模式下，仅需 8 uA；
• 内置 WiFi 、 BLE 模块，可快速实现网路通信；
• 板载摄像头、音频扬声器、 MIC 录音、 TF卡座、五向按键、 LCD 屏；
• 板载 Typec 供电调试接口；

麻雀一号开发板全部资料链接：

https://realthread.cowtransfer.com/s/faaba37c7b294b

2. 麻雀一号SDK

2.1. SDK代码查看

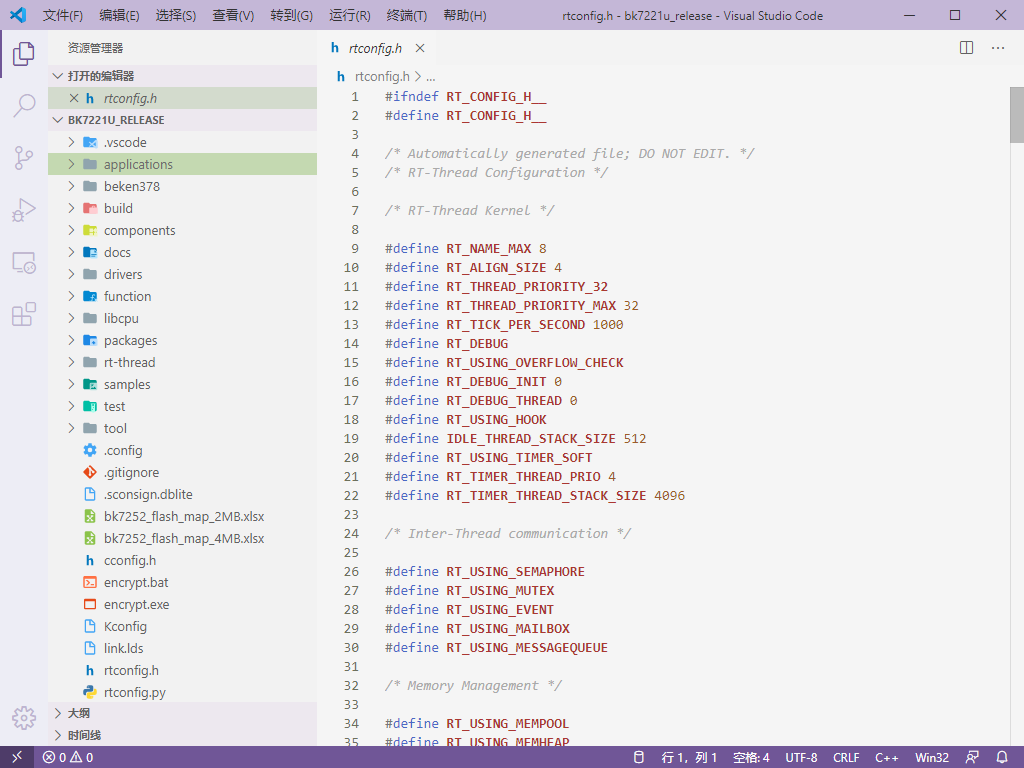

可以使用VSCode打开SDK查看源码，编写程序：

2.2. SDK编译

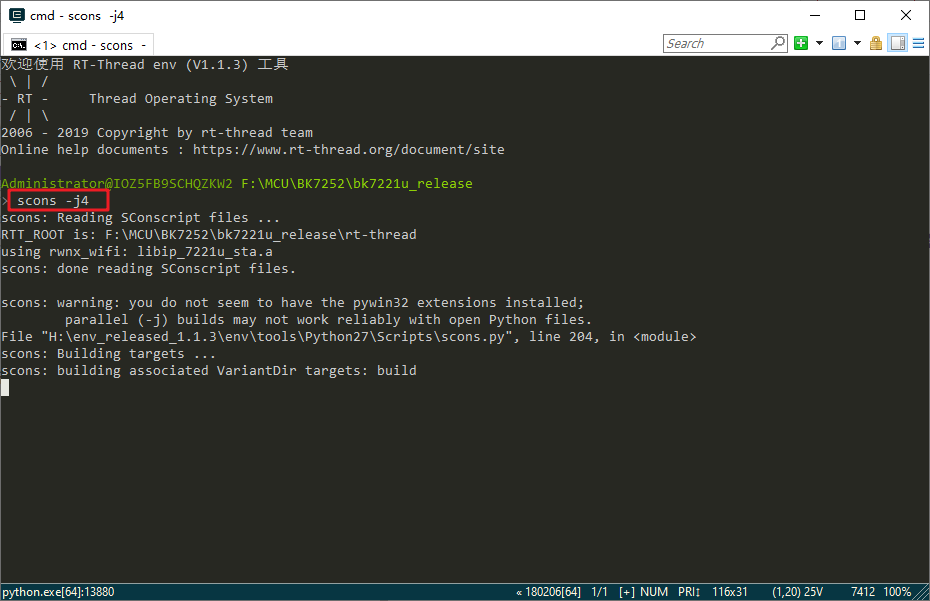

使用RT-Thread提供的ENV工具可以直接进行编译（ENV工具内部提供了scons构建工具和ARMGCC工具链）：

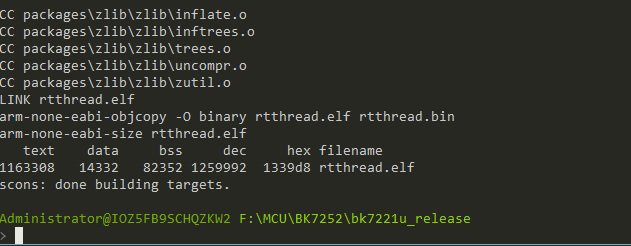

编译结果如下：

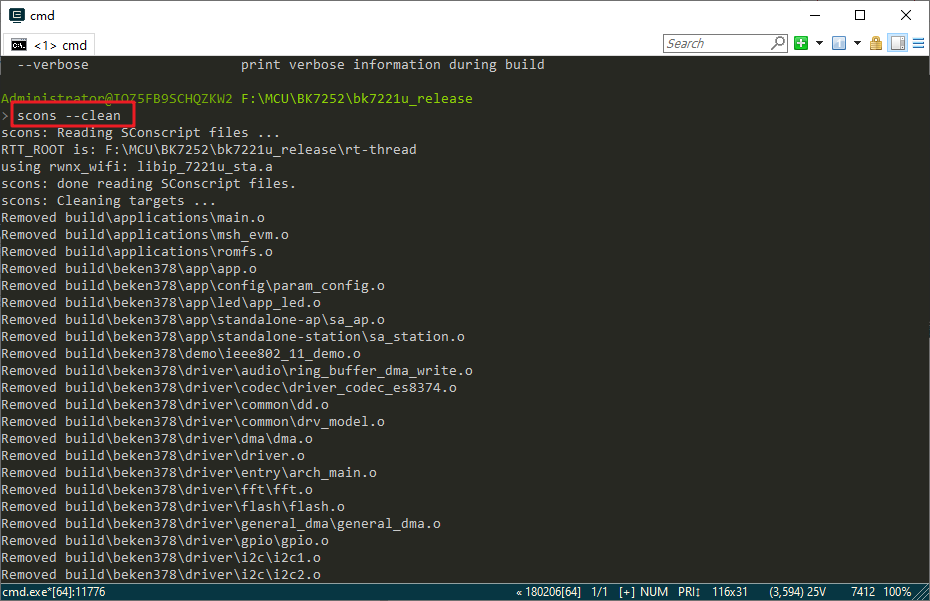

清除构建：

3. OTA 固件升级

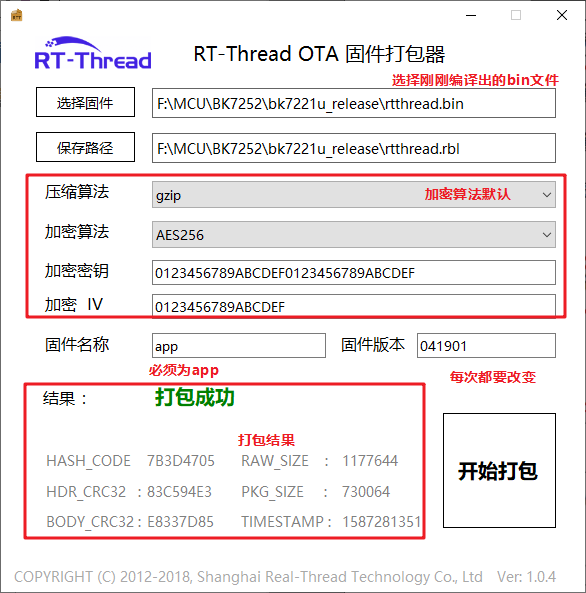

① 固件打包

编译器编译出来的应用程序 rtthread.bin 属于原始固件，并不能用于 RT-Thread OTA 的升级固件，需要用户使用 RT-Thread OTA 固件打包器打包生成 .rbl 后缀名的固件，然后才能进行 OTA 升级。

② 连接开发板至电脑同一局域网内

使用串口终端查看开发板串口输出，波特率115200：

wifi w0 scan wifi w0 join <ssid> <passwd>

连接成功之后查看ip地址：

ifconfig

③ 在Windows上开启Web Server

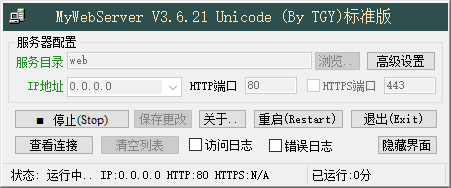

运行资料包中的工具：

在本机开启HTTP服务器：

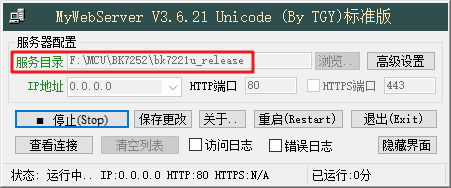

先停止服务，更换服务目录到SDK目录下，再开启服务：

④ 在开发板上进行OTA升级

执行命令：

http_ota https://<Windows主机ip地址>/rtthread.rbl

系统会先开始下载固件：

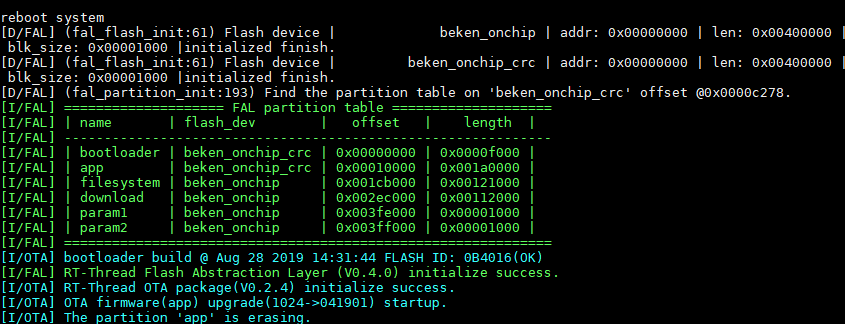

然后烧写固件：

烧写完成后系统会自动重启。

4. 测试LCD

测试LCD的程序源码是SDK目录下的samples/lcd_test/test_lcd.c文件，已经全部编译到固件中了，所以只需要在开发板上执行命令即可：

test_lcd

测试结果如下：

5. 测试TF卡

5.1. 格式化TF卡

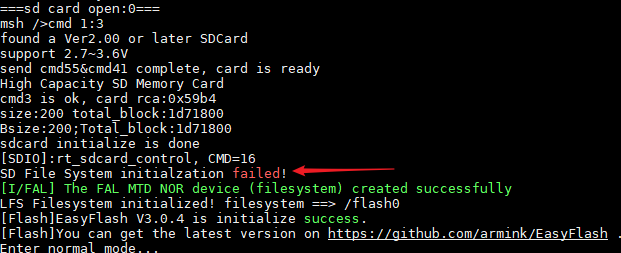

第一次将TF卡插到开发板上电后，系统打印SD卡初始化失败：

这是因为卡上还没有建立文件系统，执行下面的命令，对 TF 卡执行格式化：

mkfs -t elm sd0

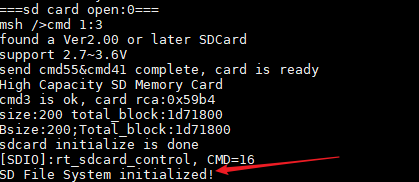

格式化成功后重启开发板，即可看到初始化成功：

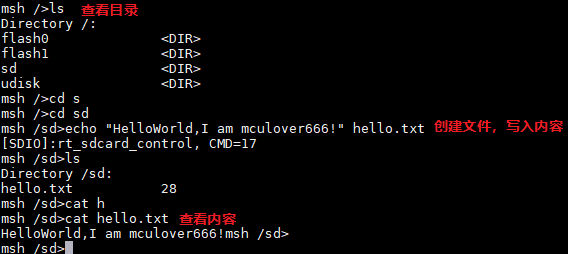

5.2. 测试TF卡操作

6. 测试播放网络音乐

音乐播放器是依赖于 RT-Thread 开发的 Player 组件，该组件适合 MCU 的轻型流媒体音频框架，具有资源占用小，响应快的特点，组件是以库的形式提供，位于 /components/player 目录下，相关的API 接口可以在该目录下的inc文件夹中找到。

本次测试的源码在/components/player/example/cmd/cmd_player.c文件中。

① 播放网络音乐

player -s <音频资源的URL>

② 停止播放

player -t

③ 调节播放音量

player -v <音量值(0-100)>

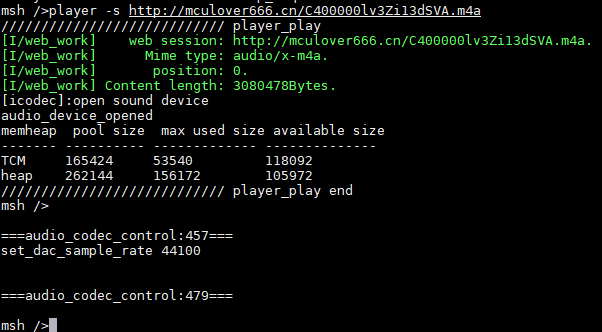

播放在我服务器上的《麻雀》音频，效果如下：

player -s https://mculover666.cn/C400000lv3Zi13dSVA.m4a

7. 摄像头拍照显示到 LCD 屏测试

本测试功能源码在/test/show_photo_test.c文件中，依赖 TJpgDec软件包和正常的TF卡文件系统。

① 开启摄像头拍照线程

show_photo_test

② 开始摄像头拍照在 LCD 上显示

start_photo

③ 停止摄像头拍照在 LCD 上显示

exit_photo

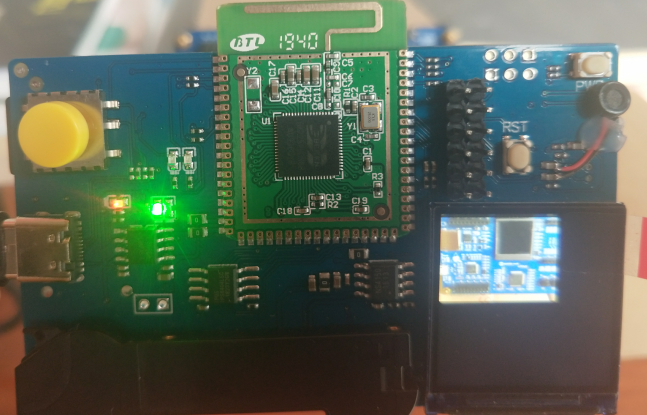

显示效果如下：

8. 体验总结

花了一个多小时把好玩的功能都测试了一遍，总的来说，这个板子板载资源很丰富，有内置网络支持，板载摄像头、扬声器、MIC，特别适合做音视频、网络相关的东西，而且有了RT-Thread的SDK支持，开发起来也很顺手，和在单片机上玩RT-Thread一样的，可以将精力都花在编写自己的应用上。

接下来我就要花一段时间用这块板子去做自己的小玩意了，哈哈哈~学业繁忙！告辞！
