STM32F1开发指南笔记18—-OLED显示实验嵌入式,单片机,stm32qq38958704的博客-

LCD需要背光。
OLED自发光，不需要背光，显示效果更好。

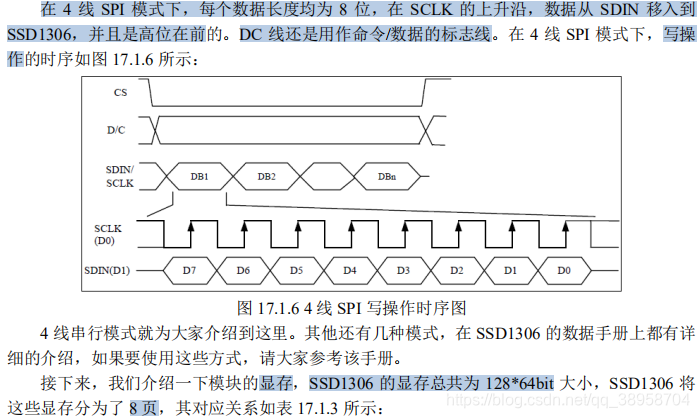

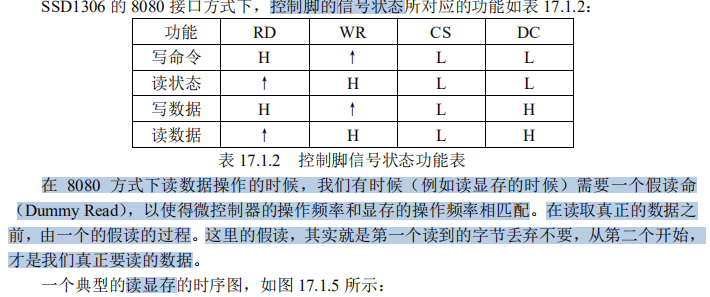

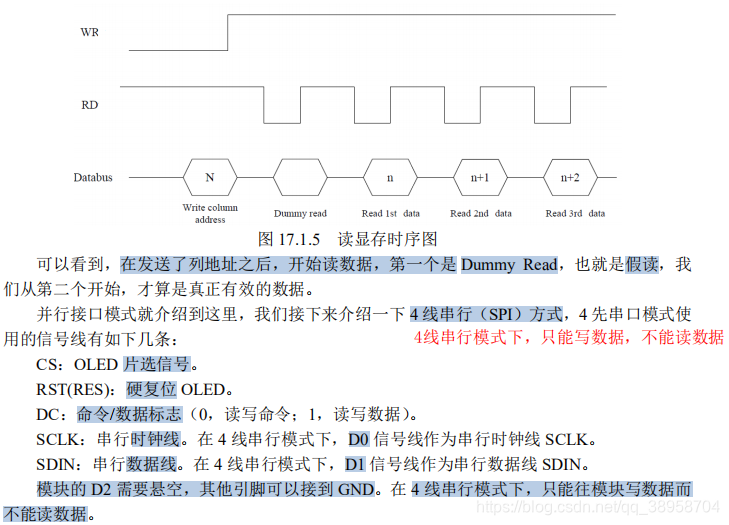

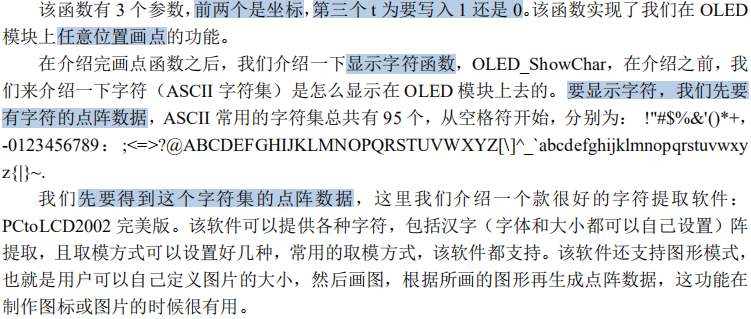

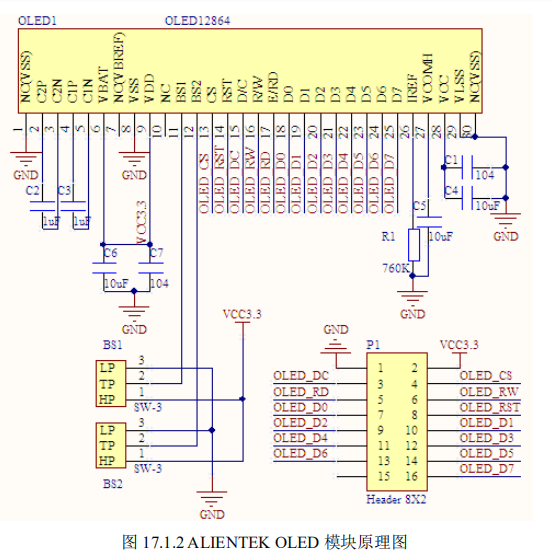

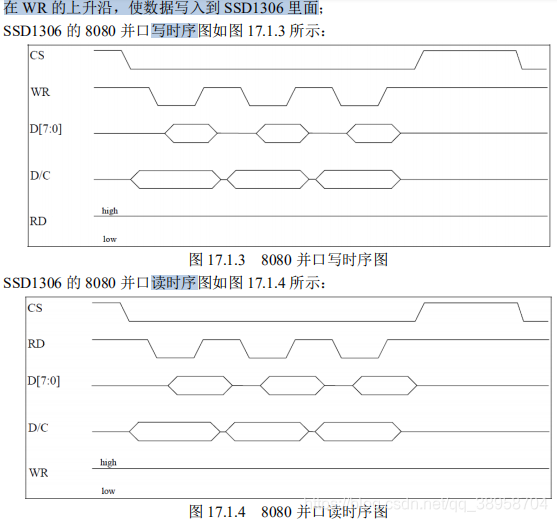

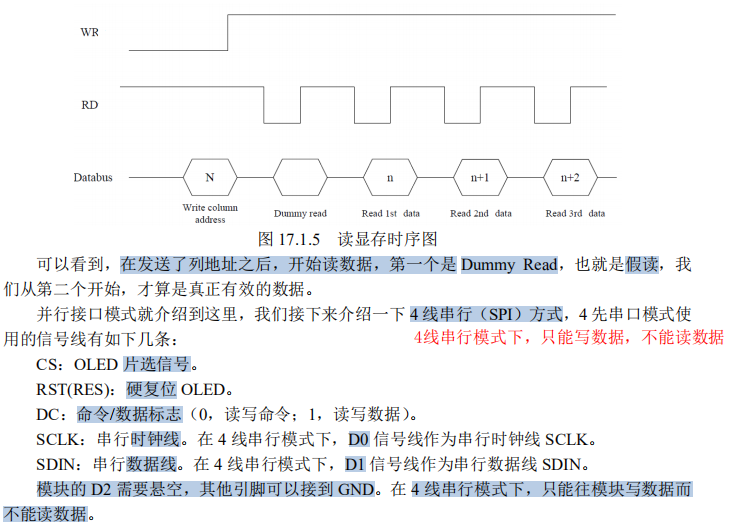

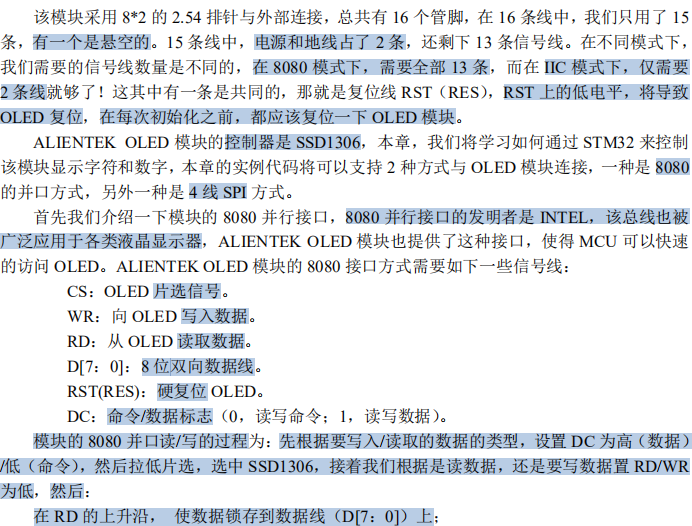

main函数

#include "led.h" #include "delay.h" #include "key.h" #include "sys.h" #include "oled.h" int main(void) { u8 t; delay_init(); //延时函数初始化    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级 LED_Init(); //LED端口初始化 OLED_Init(); //初始化OLED       //以下这些数据都将写入STM32的SRAM中，然后再一次性更新到OLED模块的GRAM中 OLED_ShowString(0,0,"ALIENTEK",24); OLED_ShowString(0,24, "0.96' OLED TEST",16); OLED_ShowString(0,40,"ATOM 2015/1/14",12); OLED_ShowString(0,52,"ASCII:",12); OLED_ShowString(64,52,"CODE:",12); OLED_Refresh_Gram(); //更新显示到OLED     t=' '; //定义变量t为一个空格 while(1) { OLED_ShowChar(48,48,t,16,1);//显示ASCII字符     OLED_Refresh_Gram();   t++; if(t>'~')t=' '; OLED_ShowNum(103,48,t,3,16);//显示ASCII字符的码值  delay_ms(500);   LED0=!LED0; } }

oled.c函数

#include "oled.h" #include "stdlib.h" #include "oledfont.h"  #include "delay.h" //OLED的显存 //存放格式如下. //[0]0 1 2 3 ... 127  //[1]0 1 2 3 ... 127  //[2]0 1 2 3 ... 127  //[3]0 1 2 3 ... 127  //[4]0 1 2 3 ... 127  //[5]0 1 2 3 ... 127  //[6]0 1 2 3 ... 127  //[7]0 1 2 3 ... 127       u8 OLED_GRAM[128][8]; //从SRAM更新显存到GRAM    void OLED_Refresh_Gram(void) {  u8 i,n; for(i=0;i<8;i++) {     OLED_WR_Byte (0xb0+i,OLED_CMD); //设置页地址（0~7）   OLED_WR_Byte (0x00,OLED_CMD); //设置显示位置—列低地址   OLED_WR_Byte (0x10,OLED_CMD); //设置显示位置—列高地址    for(n=0;n<128;n++)OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA); } } #if OLED_MODE==1 //8080并口  //向SSD1306写入一个字节。 //dat:要写入的数据/命令 //cmd:数据/命令标志 0,表示命令;1,表示数据; void OLED_WR_Byte(u8 dat,u8 cmd) { DATAOUT(dat);        OLED_RS=cmd; //以下均为位带操作  OLED_CS=0;      OLED_WR=0;    OLED_WR=1;  OLED_CS=1;     OLED_RS=1; } #else //向SSD1306写入一个字节。 //dat:要写入的数据/命令 //cmd:数据/命令标志 0,表示命令;1,表示数据; void OLED_WR_Byte(u8 dat,u8 cmd) {   u8 i;       OLED_RS=cmd; //写命令   OLED_CS=0; for(i=0;i<8;i++) {        OLED_SCLK=0; if(dat&0x80)OLED_SDIN=1; else OLED_SDIN=0;   OLED_SCLK=1;   dat<<=1; }       OLED_CS=1;      OLED_RS=1; } #endif //开启OLED显示     void OLED_Display_On(void) { OLED_WR_Byte(0X8D,OLED_CMD); //SET DCDC命令 OLED_WR_Byte(0X14,OLED_CMD); //DCDC ON OLED_WR_Byte(0XAF,OLED_CMD); //DISPLAY ON } //关闭OLED显示      void OLED_Display_Off(void) { OLED_WR_Byte(0X8D,OLED_CMD); //SET DCDC命令 OLED_WR_Byte(0X10,OLED_CMD); //DCDC OFF OLED_WR_Byte(0XAE,OLED_CMD); //DISPLAY OFF } //清屏函数,清完屏,整个屏幕是黑色的!和没点亮一样!!!    void OLED_Clear(void) {    u8 i,n; for(i=0;i<8;i++)for(n=0;n<128;n++)OLED_GRAM[n][i]=0X00; OLED_Refresh_Gram();//更新显示 } //画点  //x:0~127 //y:0~63 //t:1 填充 0,清空        void OLED_DrawPoint(u8 x,u8 y,u8 t) {  u8 pos,bx,temp=0; if(x>127||y>63)return;//超出范围了.  pos=7-y/8;  bx=y%8;  temp=1<<(7-bx); if(t)OLED_GRAM[x][pos]|=temp; else OLED_GRAM[x][pos]&=~temp; } //x1,y1,x2,y2 填充区域的对角坐标 //确保x1<=x2;y1<=y2 0<=x1<=127 0<=y1<=63     //dot:0,清空;1,填充    void OLED_Fill(u8 x1,u8 y1,u8 x2,u8 y2,u8 dot) {    u8 x,y; for(x=x1;x<=x2;x++) { for(y=y1;y<=y2;y++)OLED_DrawPoint(x,y,dot); } OLED_Refresh_Gram();//更新显示 } //在指定位置显示一个字符,包括部分字符 //x:0~127 //y:0~63 //mode:0,反白显示;1,正常显示      //size:选择字体 12/16/24 void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode) {               u8 temp,t,t1;  u8 y0=y;  u8 csize=(size/8+((size%8)?1:0))*(size/2); //得到字体一个字符对应点阵集所占的字节数  chr=chr-' ';//得到偏移后的值    for(t=0;t<csize;t++) { if(size==12)temp=asc2_1206[chr][t]; //调用1206字体 else if(size==16)temp=asc2_1608[chr][t]; //调用1608字体 else if(size==24)temp=asc2_2412[chr][t]; //调用2412字体 else return; //没有的字库 for(t1=0;t1<8;t1++) { if(temp&0x80)OLED_DrawPoint(x,y,mode); else OLED_DrawPoint(x,y,!mode);    temp<<=1;    y++; if((y-y0)==size) {     y=y0;     x++; break; } } } } //m^n函数 u32 mypow(u8 m,u8 n) {  u32 result=1; while(n--)result*=m; return result; } //显示2个数字 //x,y :起点坐标   //len :数字的位数 //size:字体大小 //mode:模式 0,填充模式;1,叠加模式 //num:数值(0~4294967295);       void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size) {            u8 t,temp;  u8 enshow=0; for(t=0;t<len;t++) {   temp=(num/mypow(10,len-t-1))%10; if(enshow==0&&t<(len-1)) { if(temp==0) { OLED_ShowChar(x+(size/2)*t,y,' ',size,1); continue; }else enshow=1; } OLED_ShowChar(x+(size/2)*t,y,temp+'0',size,1); } } //显示字符串 //x,y:起点坐标   //size:字体大小  //*p:字符串起始地址  void OLED_ShowString(u8 x,u8 y,const u8 *p,u8 size) { while((*p<='~')&&(*p>=' '))//判断是不是非法字符! { if(x>(128-(size/2))){x=0;y+=size;} if(y>(64-size)){y=x=0;OLED_Clear();} OLED_ShowChar(x,y,*p,size,1);           x+=size/2;         p++; } } //初始化SSD1306          void OLED_Init(void) {       GPIO_InitTypeDef  GPIO_InitStructure; //开外设时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_GPIOD|RCC_APB2Periph_GPIOG, ENABLE); //使能PC,D,G端口时钟 //初始化GPIO  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3|GPIO_Pin_6; //PD3,PD6推挽输出 （CS片选线和RS数据命令线）    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz GPIO_Init(GPIOD, &GPIO_InitStructure); //初始化GPIOD3,6 GPIO_SetBits(GPIOD,GPIO_Pin_3|GPIO_Pin_6); //PD3,PD6 输出高 #if OLED_MODE==1 //8080并口模式     GPIO_InitStructure.GPIO_Pin =0xFF; //PC0~7 OUT推挽输出 GPIO_Init(GPIOC, &GPIO_InitStructure); GPIO_SetBits(GPIOC,0xFF); //PC0~7输出高    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15; //PG13,14,15 OUT推挽输出 GPIO_Init(GPIOG, &GPIO_InitStructure); GPIO_SetBits(GPIOG,GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15); //PG13,14,15 OUT  输出高 #else //SPI模式   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1; //PC0,1 OUT推挽输出 GPIO_Init(GPIOC, &GPIO_InitStructure); GPIO_SetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1); //PC0,1 OUT  输出高   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15; //PG15 OUT推挽输出   RST GPIO_Init(GPIOG, &GPIO_InitStructure); GPIO_SetBits(GPIOG,GPIO_Pin_15); //PG15 OUT  输出高 #endif              OLED_CS=1; //将片选线拉高  OLED_RS=1; //选中cmd为数据    OLED_RST=0; //复位一次 delay_ms(100);  OLED_RST=1; //以下是一些模式配置，移植模块厂家提供的即可 OLED_WR_Byte(0xAE,OLED_CMD); //关闭显示 OLED_WR_Byte(0xD5,OLED_CMD); //设置时钟分频因子,震荡频率 OLED_WR_Byte(80,OLED_CMD); //[3:0],分频因子;[7:4],震荡频率 OLED_WR_Byte(0xA8,OLED_CMD); //设置驱动路数 OLED_WR_Byte(0X3F,OLED_CMD); //默认0X3F(1/64)  OLED_WR_Byte(0xD3,OLED_CMD); //设置显示偏移 OLED_WR_Byte(0X00,OLED_CMD); //默认为0 OLED_WR_Byte(0x40,OLED_CMD); //设置显示开始行 [5:0],行数. OLED_WR_Byte(0x8D,OLED_CMD); //电荷泵设置 OLED_WR_Byte(0x14,OLED_CMD); //bit2，开启/关闭 OLED_WR_Byte(0x20,OLED_CMD); //设置内存地址模式 OLED_WR_Byte(0x02,OLED_CMD); //[1:0],00，列地址模式;01，行地址模式;10,页地址模式;默认10; OLED_WR_Byte(0xA1,OLED_CMD); //段重定义设置,bit0:0,0->0;1,0->127; OLED_WR_Byte(0xC0,OLED_CMD); //设置COM扫描方向;bit3:0,普通模式;1,重定义模式 COM[N-1]->COM0;N:驱动路数 OLED_WR_Byte(0xDA,OLED_CMD); //设置COM硬件引脚配置 OLED_WR_Byte(0x12,OLED_CMD); //[5:4]配置 OLED_WR_Byte(0x81,OLED_CMD); //对比度设置 OLED_WR_Byte(0xEF,OLED_CMD); //1~255;默认0X7F (亮度设置,越大越亮) OLED_WR_Byte(0xD9,OLED_CMD); //设置预充电周期 OLED_WR_Byte(0xf1,OLED_CMD); //[3:0],PHASE 1;[7:4],PHASE 2; OLED_WR_Byte(0xDB,OLED_CMD); //设置VCOMH 电压倍率 OLED_WR_Byte(0x30,OLED_CMD); //[6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc; OLED_WR_Byte(0xA4,OLED_CMD); //全局显示开启;bit0:1,开启;0,关闭;(白屏/黑屏) OLED_WR_Byte(0xA6,OLED_CMD); //设置显示方式;bit0:1,反相显示;0,正常显示               OLED_WR_Byte(0xAF,OLED_CMD); //开启显示   OLED_Clear(); }

oled.h文件

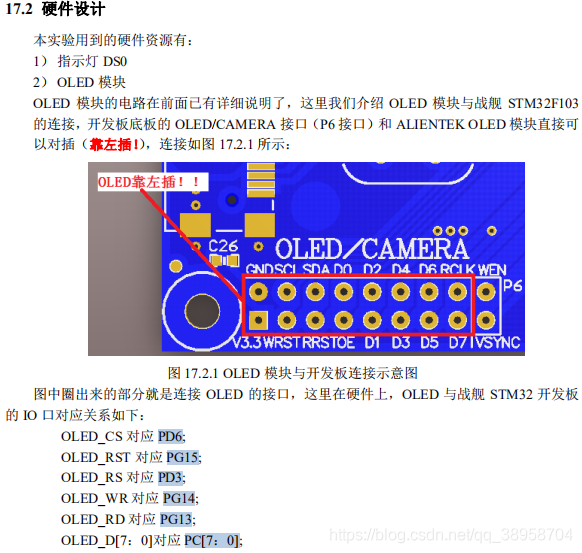

#ifndef __OLED_H #define __OLED_H        #include "sys.h" #include "stdlib.h"  //OLED模式设置 //0: 4线串行模式  （模块的BS1，BS2均接GND） //1: 并行8080模式 （模块的BS1，BS2均接VCC） #define OLED_MODE  1  //---------------------------OLED端口定义--------------------------           #define OLED_CS  PDout(6) #define OLED_RST PGout(15)   #define OLED_RS  PDout(3) #define OLED_WR  PGout(14)     #define OLED_RD  PGout(13)     //PC0~7,作为数据线 #define DATAOUT(x) GPIO_Write(GPIOC,x);//输出   //使用4线串行接口时使用  #define OLED_SCLK PCout(0) #define OLED_SDIN PCout(1) #define OLED_CMD  0 //写命令 #define OLED_DATA 1 //写数据 //OLED控制用函数 void OLED_WR_Byte(u8 dat,u8 cmd); void OLED_Display_On(void); void OLED_Display_Off(void); void OLED_Refresh_Gram(void); void OLED_Init(void); void OLED_Clear(void); void OLED_DrawPoint(u8 x,u8 y,u8 t); void OLED_Fill(u8 x1,u8 y1,u8 x2,u8 y2,u8 dot); void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode); void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size); void OLED_ShowString(u8 x,u8 y,const u8 *p,u8 size); #endif

代码解析

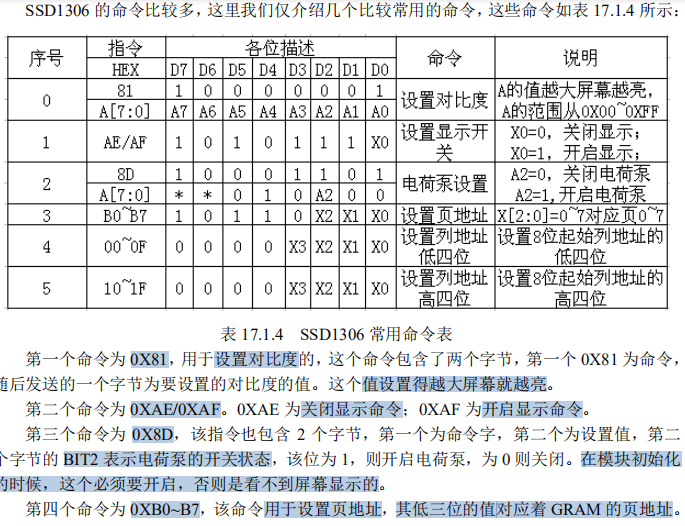

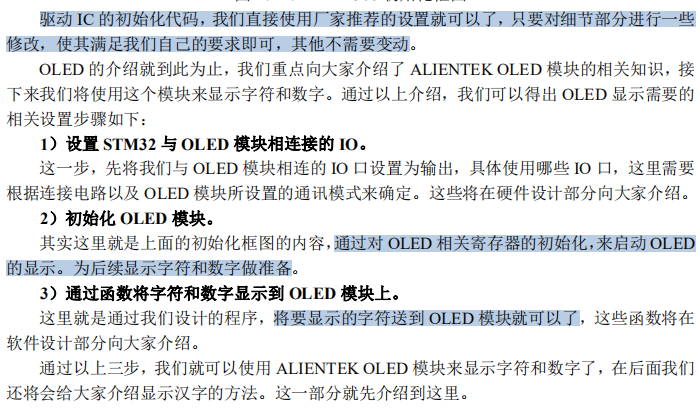

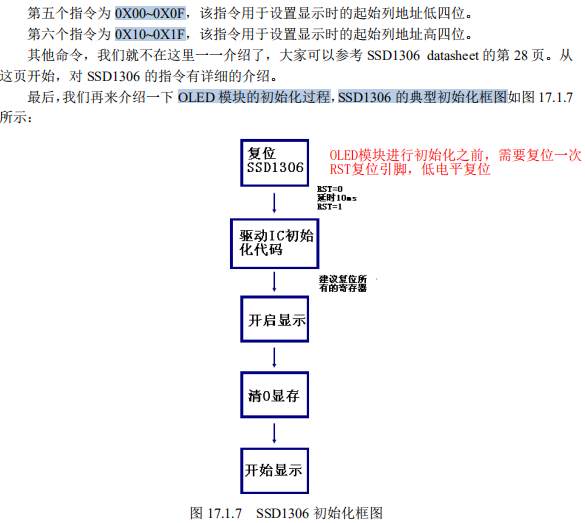

OLED_Init 函数，该函数的结构比较简单，开始是对 IO 口的初始化，这里我们用了宏定义OLED_MODE 来决定要设置的 IO 口，其他就是一些初始化序列了，我们按照厂家提的资料来做就可以。最后要说明一点的是，因为 OLED 是无背光的，在初始化之后，我们把显存都清空了，所以我们在屏幕上是看不到任何内容的，跟没通电一个样，不要以为这就是初始化失败，要写入数据模块才会显示的。

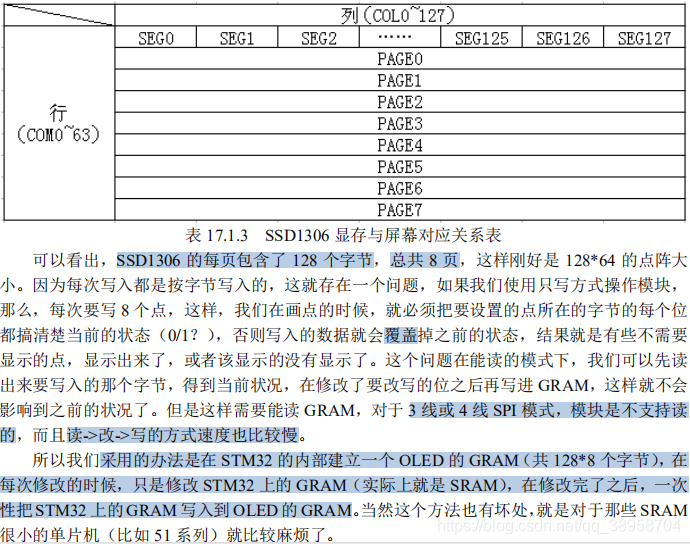

OLED_Refresh_Gram 函数，我们在 STM32 内部定义了一个块 GRAM：

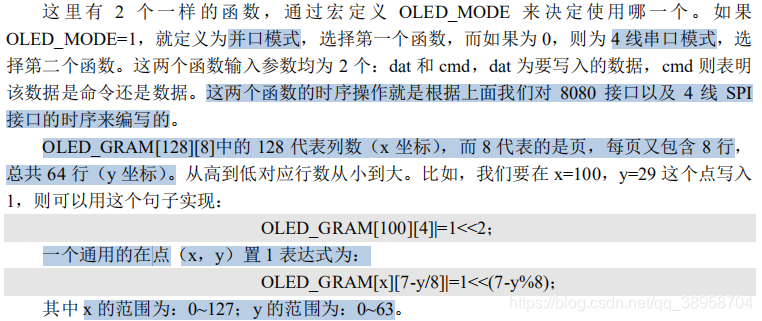

u8 OLED_GRAM[128][8];此部分 GRAM 对应 OLED 模块上的 GRAM。在操作的时候，我们只要修改 STM32 内部的 GRAM 就可以了，然后通过 OLED_Refresh_Gram 函数把 GRAM 一次刷新到 OLED 的 GRAM 上。 函数先设置页地址，然后写入列地址（也就是纵坐标），然后从 0 开始写入 128 个字节，写满该页，最后循环把 8 页的内容都写入，就实现了整个从 STM32 显存到 OLED 显存的拷贝。OLED_Refresh_Gram 函数还用到了一个外部函数：OLED_WR_Byte，该函数直接和硬件相关。

在OLED显示实验中，应该更注重业务逻辑，底层时序很复杂，但是是一套固定标准，懂得移植和稍作修改即可，将更多的精力花在业务逻辑上。
