Hybrid高级应用

注释:

ACCESS接口入向打标签，出向摘标签

TRUNK接口入向和出向都带标签。除非特殊情况：数据帧的标签与trunk接口的PVID值相同

Hybrid:实现对标签的灵活控制，可以添加或者是删除标签

实验要求:

     PC1和PC2不可以互相通信，但是都可以跟PC3通信。

 1.搭建设备

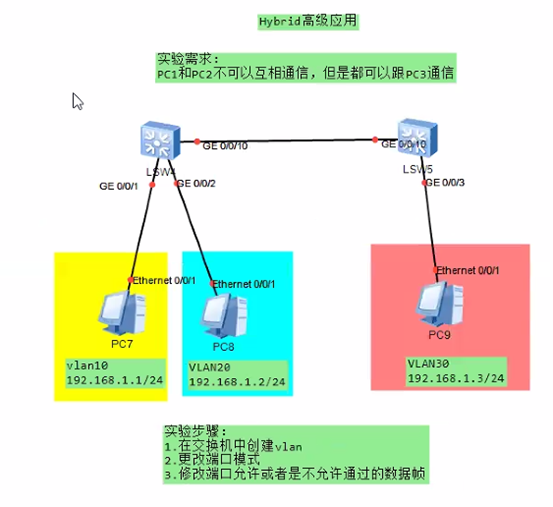

    如图建立拓扑图,划分三个vlan

2.交换机SW1的配置:

[SW1]vlan batch 10 20 30 //创建三个VLAN 分别是 VLAN 10 20 30
Info: This operation may take a few seconds. Please wait for a moment…done.
[SW1]int g0/0/1 //进入到g0/0/1的端口
[SW1-GigabitEthernet0/0/1]port hy
[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10  更改PVID为VLAN10
[SW1-GigabitEthernet0/0/1]port hy
[SW1-GigabitEthernet0/0/1]port hybrid un
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 出接口的时候，把VLAN10的标签摘除
[SW1-GigabitEthernet0/0/1]int g0/0/2 //进入到g0/0/2的接口
[SW1-GigabitEthernet0/0/2]port hy
[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20  更改PVID为VLAN20
[SW1-GigabitEthernet0/0/2]port hy
[SW1-GigabitEthernet0/0/2]port hybrid un
[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20 出接口的时候，把VLAN20的标签摘除
[SW1-GigabitEthernet0/0/2]int g0/0/10
[SW1-GigabitEthernet0/0/10]port hy
[SW1-GigabitEthernet0/0/10]port hybrid ta
[SW1-GigabitEthernet0/0/10]port hybrid tagged vlan all 允许trunk端口中所有VLAN通过
[SW1-GigabitEthernet0/0/10]int g0/0/1
[SW1-GigabitEthernet0/0/1]port hy
[SW1-GigabitEthernet0/0/1]port hybrid un
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 30 出接口的时候，把VLAN30的标签摘除
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port hy
[SW1-GigabitEthernet0/0/2]port hybrid un
[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 30 出接口的时候，把VLAN30的标签摘除
[SW1-GigabitEthernet0/0/2]

2.交换机SW1的配置:

[SW2]vlan batch 10 20 30 //创建三个VLAN 分别是VLAN 10 20 30
Info: This operation may take a few seconds. Please wait for a moment…done.
[SW2]int g0/0/3
[SW2-GigabitEthernet0/0/3]port hy
[SW2-GigabitEthernet0/0/3]port hybrid pvid vlan 30 更改PVID为VLAN30
[SW2-GigabitEthernet0/0/3]port hy
[SW2-GigabitEthernet0/0/3]port hybrid un
[SW2-GigabitEthernet0/0/3]port hybrid untagged vlan 30 出接口的时候，把VLAN30的标签摘除
[SW2-GigabitEthernet0/0/3]int g0/0/10  //进入到f0/0/10的接口
[SW2-GigabitEthernet0/0/10]port hy
[SW2-GigabitEthernet0/0/10]port hybrid ta
[SW2-GigabitEthernet0/0/10]port hybrid tagged vlan all 允许trunk端口中所有VLAN通过
[SW2-GigabitEthernet0/0/10]int g0/0/3
[SW2-GigabitEthernet0/0/3]port hy
[SW2-GigabitEthernet0/0/3]port hybrid un
[SW2-GigabitEthernet0/0/3]port hybrid untagged vlan 10 20 出接口的时候，把VLAN 10 20的标签摘除
[SW2-GigabitEthernet0/0/3]
<SW2>

互通性:

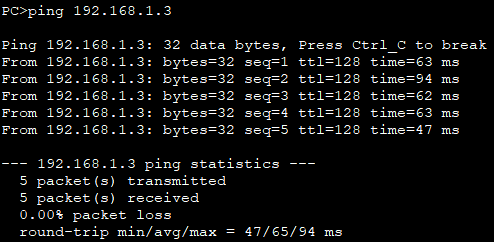

P1和P3通

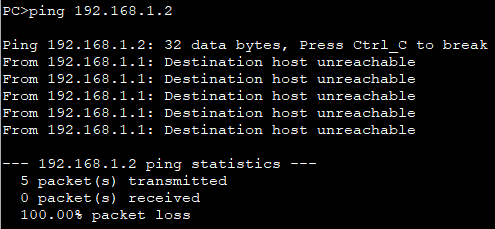

P1和P2不通:
